介紹

去年剛裝好，今年又要升。

剛習慣使用 TIA Portal V20，就又要熟悉 TIA Portal V21。

今天試一下用 PLCSIM Advanced V8 仿真測試 S7-1200 G2 的 Modbus TCP 通信。

添加 S7-1200 G2 CPU

在 TIA Portal V21 中選擇 1214C V4.1。如下圖：

配置 Modbus TCP Server

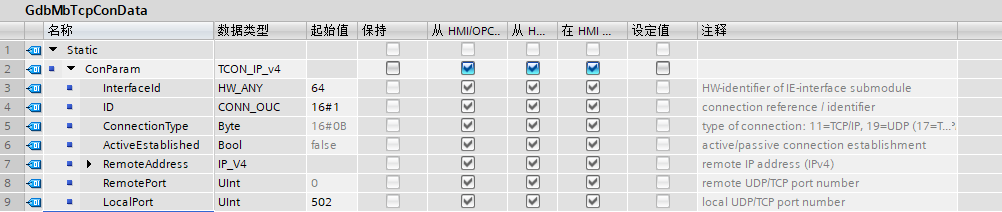

在 TIA Portal V21 中添加一個 DB 塊 GdbMbTcpConData，作為連接參數。如下圖：

添加一個 DB 塊 GdbHoldRegData，作為保持型數據緩沖區。如下圖：

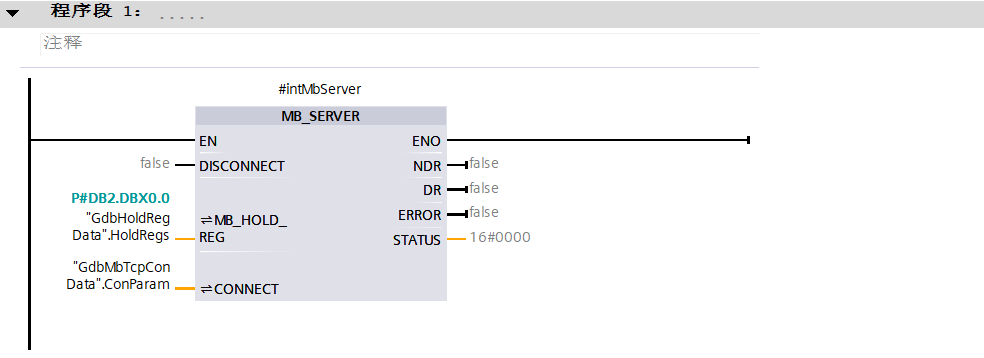

添加一個 FB MbTcpServer，連接以上定義的數據塊參數。如下圖：

在主程序 OB1 中調用 FB MbTcpServer。如下圖：

配置 PLC 仿真實例

啟動 PLCSIM Advanced V8，創建并配置 S7-1200 G2 實例，下載 PLC 程序。

配置 Modbus TCP Client

用 MThings 作為 Modbus TCP 客戶端即主站進行測試。

添加通信通道。如下圖：

添加客戶端即主站設備。如下圖：

添加通信數據條目。如下圖：

和 PLC 中定義的通信緩沖區數據地址對應。如下圖：

測試

在線并監視通信數據。

PLC 端數據：

MThings 端數據：

下載鏈接

Modbus TCP Server/TIA 項目下載鏈接：

https://pan.quark.cn/s/8ce570ed8aaf

Modbus TCP Client/MThings 項目下載鏈接：

https://pan.quark.cn/s/bee5f7c97e50

TIA Portal V21 下載鏈接：

https://pan.quark.cn/s/5922b391ffbc
