在消費級3D打印、辦公自動化、安防云臺等對靜音和成本敏感的步進電機驅動領域，Trinamic（現為ADI旗下）的TMC2209憑借其卓越的靜音性能長期占據市場主流。然，市場上從不缺少競爭者。有一款國產IC可憑借“pin-to-pin兼容+性能對標+成本優勢”，成為T(mén)MC2209極具競爭力的替代方案。

一、核心參數對比

國產IC與TMC2209在核心電氣參數上高度契合，均能滿足中低功率步進電機的驅動需求，足以應對消費級3D打印、自動化辦公設備、智能家居等場景使用。

核心參數上兩者的高度一致性為替換奠定基礎，而國產IC在導通電阻、ESD防護、散熱設計等細節上的優化，更能貼合消費級設備的實際應用場景。同時，在驅動相同電流的電機時，國產IC自身的發熱和功耗會更低，這對于提升系統長期可靠性、簡化散熱設計（尤其在小密閉空間內）更具幫助。

二、功能特性對決

在核心功能設計上，兩款芯片呈現出 "基礎功能重疊，高級特性分化"的特點，相對而言，國產IC追求簡潔實用，TMC2209則側重功能全面性：

1、運行模式與噪聲控制

國產IC：采用雙模式設計（靜音+快速），通過單引腳一鍵切換。靜音模式優化低速運行噪聲，快速模式采用快速電流整流提升動態響應，滿足不同速度場景需求，模式切換邏輯簡單直接。

TMC2209：搭載靜音斬波與動態斬波雙算法，支持基于速度閾值的自動切換。

2、節能與電流控制

國產IC：具備自動電流衰減功能，電機相電流降低時功耗也會降低；電機靜止時自動進入省電模式，通過PDN引腳使能電流衰減，節能邏輯簡潔高效。

TMC2209：集成CoolStep智能節能技術，基于其StallGuard4負載檢測動態調整電流，降低能耗；支持自動待機電流降低、被動制動與自由輪詢模式。

3、負載檢測與定位功能

國產IC：內置基礎堵轉檢測功能，通過FAULT引腳輸出故障信號；提供過零輸出標志FGO，當電機線圈電流正向過零時輸出脈沖，可用于簡單定位參考。

TMC2209：搭載StallGuard4負載檢測技術，支持無傳感器尋零，可實時監測電機負載變化；提供Index輸出（每電周期1個脈沖），配合機械限位開關可實現定位。

4、內部檢測電阻支持

兩款芯片均支持內置檢測電阻模式，可省略外部Sense電阻，簡化PCB設計；其中TMC2209需通過OTP編程啟用該模式，國產IC則直接通過引腳配置，操作更便捷。

三、兼容性分析：硬件“直換”與軟件“適配”

1、硬件兼容性：pin-to-pin

兩款芯片均采用QFN28封裝（5mm×5mm），引腳定義完全對應：TMC2209的SPREAD引腳（模式選擇）對應國產IC的MODE引腳，STDBY對應SLEEP，INDEX對應FGO，DIAG對應FAULT。這意味著國產IC可直接在現有PCB板上替換TMC2209，無需重新設計布局，僅需調整少量外圍元件（如電荷泵電容），硬件遷移周期大幅縮短。

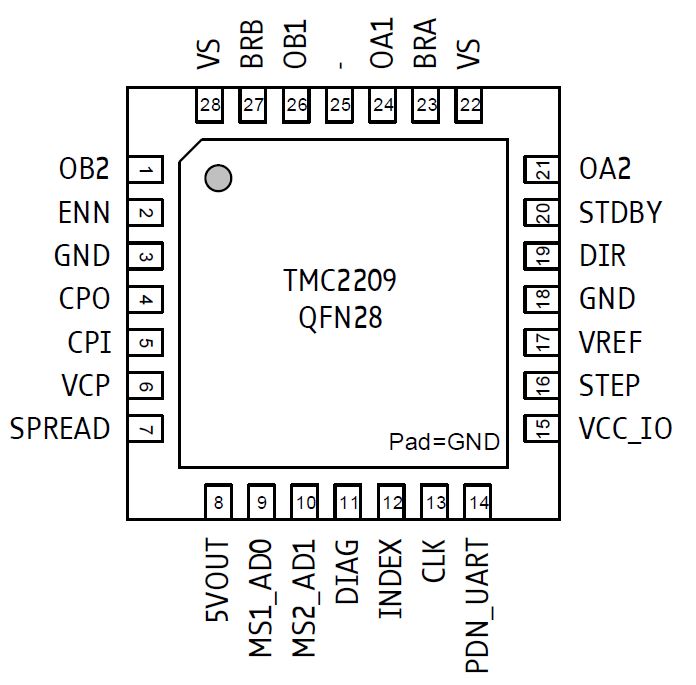

引腳對照?qǐng)D

2、控制接口與配置

兩款芯片均支持工業標準的STEP/DIR接口與UART配置，僅在接口功能擴展上存在一定差異。

（1）、基礎接口

均兼容STEP/DIR工業標準接口，支持外部脈沖控制，可直接對接MCU、PLC等控制器，原有軟件驅動邏輯無需修改。

微步配置均通過MS1/MS2引腳實現8/16/32/64細分配置，硬件配置邏輯一致，無需調整代碼，替換遷移成本低。

（2）、高級配置接口

兩者雖均支持單線UART接口進行參數配置與固化，但存在細微差異：

國產IC采用單線UART總線+OTP固化配置，支持參數一次性編程，且提供MODE引腳直接切換運行模式，無需軟件干預，適合極簡系統設計和批量生產的標準化產品。

TMC2209則單wireUART接口支持自動波特率適配（9600~500k Baud）與CRC校驗，可遠距離傳輸；OTP編程支持更多參數固化，配置靈活性相對較強。

（3）、輔助功能引腳

國產IC提供SLEEP引腳，高電平關閉內部LDO進入深度低功耗狀態；FGO引腳可配置為過零標志，功能針對性強；

TMC2209提供STDNY引腳實現低功耗待機，INDEX引腳支持定位脈沖輸出，DIAG引腳集成故障與堵轉檢測。

四、成本與供應：國產性?xún)r(jià)比選擇

在當前大環境下，國產IC的成本和供應優勢在消費領域更具優勢：

1、采購成本優勢

根據前文的分析不難看出，性能上，國產IC在中低端消費領域與TMC2209之間幾乎持平，甚至可以說略占優勢（更低的阻抗，更簡潔的設計），而當兩件商品之間的“質量”一樣時，那么“價格”就顯得尤為重要了。國產IC憑借本土生產，無需像TMC2209等進口芯片一樣負擔關稅、跨境物流費等額外費用，因此相對而言單價更低，批量采購下更具成本優勢。

2、供應穩定性

國產IC因本土生產，供貨周期相對更短，無進口芯片的關稅、物流延遲等風險，供應鏈自主可控。

TMC2209則受ADI產能調整、漲價等影響，交期延長，易給量產計劃帶來不確定性。

選擇國產芯，意味著工程師能用更低地價格買到同樣優質的芯片，能更好地降低總體成本，提升終端產品的價格競爭力。

五、總結

基于細微的功能特性差異，國產IC可以說是TMC2209在消費級領域的有力競爭者：在家用/辦公設備中，其靜音模式與快速模式切換簡潔，適合打印機、掃描儀等對噪聲敏感且控制邏輯簡單的設備；在安防監控設備中，ESD防護等級高，適應復雜電磁環境，可用于云臺、攝像頭轉臺等戶外設備；對于成本敏感型工業設備而言，導通電阻低、外圍電路簡單，適合批量生產的中小型自動化設備。

總而言之，國產IC它在硬件兼容性、低功耗（低內阻）和成本控制上具備明確優勢，是進行供應鏈優化、成本控制的強力優選。對于開發者而言，如果項目預算有限或想要進一步降低成本，國產IC是一個值得認真評估和測試的選擇。如需了解更多有關國產電機驅動芯片的信息或申請樣品，歡迎聯系：sales@chiplinkstech.com（郵箱），可提供選型服務與技術支持。
