IA_S-2WR3系列是一款2W功率、定電壓輸入、隔離穩壓雙路輸出的DC/DC模塊電源，具有小體積、高效率、寬工作溫度、高隔離電壓和多重保護功能，適用于各類數字與模擬電路系統，是嵌入式設備、工業控制等領域的理想電源解決方案。

一、產品概述

IA_S-2WR3系列是一款專為板上電源系統設計的微小功率隔離穩壓雙路輸出DC/DC模塊電源，具有小體積、高效率、高隔離性的特點。

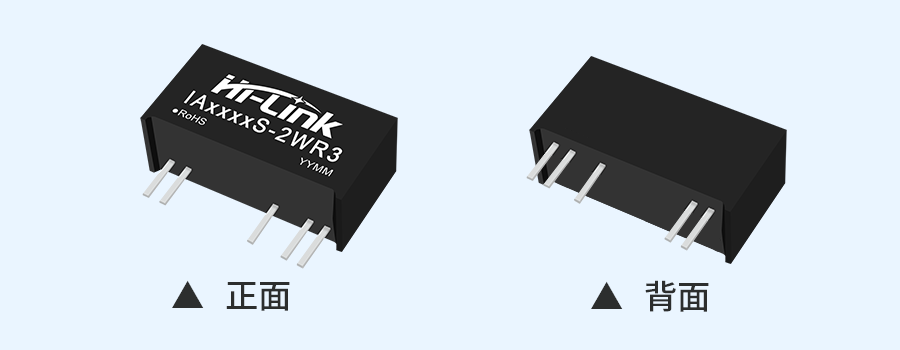

該系列產品采用SIP塑料封裝，結構緊湊，適用于空間受限的應用環境，同時提供1500VDC的高隔離電壓，確保輸入與輸出間的電氣安全隔離。

產品支持多種輸入輸出電壓組合，輸入電壓范圍覆蓋5V、12V、24V等常見直流電源規格，輸出可為±5V、±12V、±15V等雙路穩壓輸出，滿足不同系統的電壓需求。

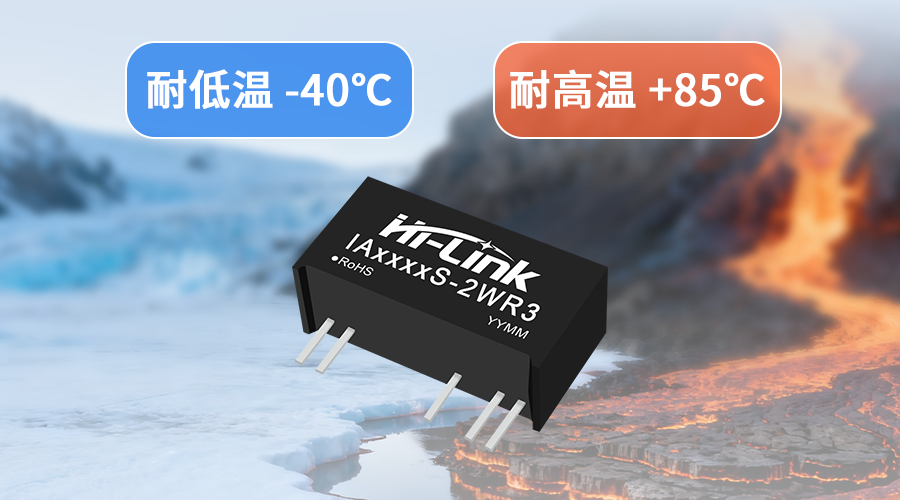

其典型效率高達84%，空載功耗僅為0.025W，在節能與熱管理方面表現出色，工作溫度范圍更達-40℃~+85℃，適用于嚴苛的工業與戶外環境。

二、性能解析

IA_S-2WR3系列在電氣性能上具有優異表現。輸出電壓精度可達±3%，線性調整率和負載調整率分別優于±0.25%和±2%，保證輸出電壓在不同負載與輸入變化下的高度穩定。

紋波噪聲控制方面，在20MHz帶寬下典型值僅為30mVp-p，滿足對電源純凈度要求較高的模擬與數字電路應用。模塊內置輸出短路保護功能，支持可持續短路保護并自動恢復，同時具備過溫保護機制，提升系統可靠性。

產品符合RoHS環保標準，采用阻燃塑料外殼（UL94 V-0級），具備良好的絕緣性能和抗震動能力，在惡劣環境中依然穩定工作。

其MTBF（平均無故障時間）高達350萬小時，顯示出卓越的長期運行可靠性，適合需要連續穩定供電的關鍵系統。

參考資料：資料鏈接

三、適用場景

IA_S-2WR3系列適用于多種需要隔離電源的場合，主要包括：

1.數字電路系統：為微處理器、FPGA、通信接口等提供隔離純凈的雙路電源，避免噪聲干擾；

2.低頻模擬電路：如傳感器信號調理、運算放大器供電等，對紋波噪聲敏感的場合；

3.繼電器與驅動電路：為繼電器、光耦等隔離控制部件提供獨立電源，增強系統抗干擾能力；

4.數據通信與交換設備：在RS-485、CAN等通信接口中實現電源隔離，提升通信可靠性；

5.工業控制與儀器儀表：適用于PLC模塊、數據采集設備、測試測量儀器等需要高穩定隔離電源的系統。

該系列模塊尤其適用于輸入電壓相對穩定、對輸出穩壓和隔離有較高要求的應用，可有效提升系統整體性能和抗干擾能力。

四、總結

IA_S-2WR3系列DC/DC電源模塊以其小體積、高效率、高隔離度和多重保護機制，為各類電子系統提供了穩定、安全的隔離電源解決方案。無論是在工業控制、通信設備、儀器儀表還是嵌入式系統中，該系列產品都能有效隔離噪聲、保護后級電路，提升系統整體可靠性與抗干擾能力。其豐富的型號選擇、簡潔的外圍電路設計和良好的溫度適應性，使其成為工程師在電源設計中的優選之一。
