民用航空器的起落架系統(tǒng)是飛機(jī)在起飛和降落階段最為關(guān)鍵的子系統(tǒng)之一，其可靠性直接關(guān)系到飛行安全和乘客生命財(cái)產(chǎn)安全。現(xiàn)代民航客機(jī)為提高飛行效率，普遍采用可收放式起落架設(shè)計(jì)，而在正常收放系統(tǒng)失效時(shí)，應(yīng)急放系統(tǒng)作為最后的備份手段，承擔(dān)著確保飛機(jī)安全著陸的終極使命。美國聯(lián)邦航空條例FAR25.729明確規(guī)定，對(duì)于運(yùn)輸類飛機(jī)，在起落架收放系統(tǒng)出現(xiàn)任何合理可能失效或單個(gè)液壓源、電源或等效能源失效的情況下，飛機(jī)應(yīng)具有至少一種應(yīng)急放起落架的方法。這一法規(guī)要求凸顯了應(yīng)急放系統(tǒng)在飛機(jī)安全設(shè)計(jì)中的重要地位。

一、起落架應(yīng)急放系統(tǒng)的安全意義與研究背景

然而，盡管航空技術(shù)和安全標(biāo)準(zhǔn)不斷完善，起落架系統(tǒng)故障依然是威脅飛行安全的重要因素之一。據(jù)統(tǒng)計(jì)，在1993-2003年十年間，各類飛機(jī)因起落架系統(tǒng)故障引起的飛行不正常事件占不正常飛行事件總數(shù)的15%，而其中因起落架收放系統(tǒng)故障引起的事故就占到了23%。更令人警醒的是，收放機(jī)構(gòu)中的構(gòu)件損傷而導(dǎo)致起落架放不到位，致使飛機(jī)迫降事故發(fā)生的概率高達(dá)34.4%。這些數(shù)據(jù)表明，起落架應(yīng)急放系統(tǒng)的可靠性問題絕非理論探討，而是直接關(guān)系到航空安全實(shí)踐的嚴(yán)峻挑戰(zhàn)。

國內(nèi)外航空史上不乏起落架故障導(dǎo)致的緊急事件。1998年，中國東方航空586號(hào)航班因前起落架無法正常放下，機(jī)組僅依靠主起落架成功迫降，成為中國民航史上首次成功迫降的案例。2020年，阿斯塔納航空一架波音757客機(jī)在廈門高崎機(jī)場起飛后發(fā)現(xiàn)右側(cè)主起落架收放異常，機(jī)組在空中盤旋3小時(shí)后執(zhí)行應(yīng)急放輪操作并安全返航。2014年，一架波音747在浦東機(jī)場著陸時(shí)右外側(cè)主起落架未能放下，飛機(jī)在傾斜狀態(tài)下安全落地。這些事件雖然最終未釀成災(zāi)難，但都暴露了起落架系統(tǒng)潛在的安全隱患，特別是應(yīng)急放系統(tǒng)在關(guān)鍵時(shí)刻的有效性。

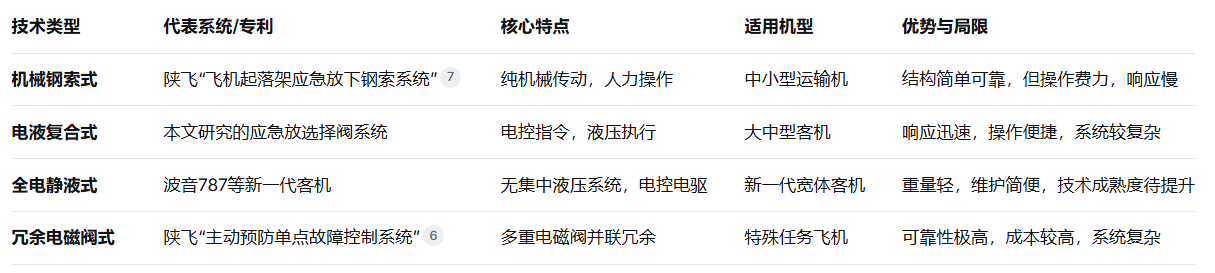

從技術(shù)演進(jìn)角度看，飛機(jī)起落架應(yīng)急放技術(shù)經(jīng)歷了從簡單機(jī)械聯(lián)動(dòng)到復(fù)雜電液控制的演進(jìn)過程。早期飛機(jī)多采用純機(jī)械式應(yīng)急釋放系統(tǒng)，如陜西飛機(jī)工業(yè)集團(tuán)研發(fā)的“飛機(jī)起落架應(yīng)急放下鋼索系統(tǒng)”，通過鋼索傳遞人力操作，實(shí)現(xiàn)起落架的應(yīng)急放下和鎖定。隨著航空液壓技術(shù)的進(jìn)步，現(xiàn)代大型客機(jī)普遍采用電液復(fù)合式應(yīng)急放系統(tǒng)，其中應(yīng)急放選擇閥作為關(guān)鍵控制元件，負(fù)責(zé)在應(yīng)急狀態(tài)下切換液壓回路，使起落架收放作動(dòng)筒兩腔油液通回油，減少液壓阻滯，確保起落架能在重力和空氣動(dòng)力作用下順利放下。

國內(nèi)學(xué)者在起落架系統(tǒng)可靠性方面已有深入研究。龍江等提出了飛機(jī)應(yīng)急放起落架的機(jī)構(gòu)運(yùn)動(dòng)過程可靠度計(jì)算模型，綜合考慮飛行狀態(tài)和外界天氣條件等因素對(duì)系統(tǒng)工作可靠性的影響。馮蘊(yùn)雯等給出了飛機(jī)起落架收放鎖系統(tǒng)的失效模式影響分析(FMEA)和失效樹分析(FTA)，系統(tǒng)探討了如何確保飛機(jī)起落架收放的可靠性問題。Wei Xiaohui等仿真分析了作動(dòng)筒回油壓力與油液阻尼力對(duì)起落架應(yīng)急放過程的影響，為系統(tǒng)優(yōu)化提供了理論依據(jù)。這些研究成果為本次應(yīng)急放選擇閥故障分析奠定了理論基礎(chǔ)。

本文聚焦于民用飛機(jī)起落架應(yīng)急放選擇閥的故障分析與改進(jìn)，選擇這一研究對(duì)象基于以下考量：首先，應(yīng)急放選擇閥作為電液復(fù)合式應(yīng)急放系統(tǒng)的核心切換元件，其性能直接影響整個(gè)應(yīng)急放系統(tǒng)的有效性；其次，該閥在正常飛行狀態(tài)下長期處于待命狀態(tài)，故障可能具有隱蔽性，不易被及時(shí)發(fā)現(xiàn)；第三，國內(nèi)外對(duì)起落架整體系統(tǒng)的研究較多，但對(duì)具體閥類元件的深度故障分析相對(duì)不足。本研究旨在通過深入剖析特定型號(hào)應(yīng)急放選擇閥的故障機(jī)理，提出系統(tǒng)性的改進(jìn)方案，為同類航空液壓元件的可靠性設(shè)計(jì)提供參考。

二、故障現(xiàn)象與潛在影響分析

2.1 故障具體表現(xiàn)

在本次介紹的民用飛機(jī)起落架應(yīng)急放系統(tǒng)故障案例中，故障現(xiàn)象呈現(xiàn)出多重性和系統(tǒng)性特點(diǎn)。當(dāng)機(jī)組嘗試正常收放起落架時(shí)，系統(tǒng)完全失效，起落架既無法收上也無法放下，檢查發(fā)現(xiàn)起落架收上管路和放下管路均無液壓力輸出。這表明液壓系統(tǒng)的基本供壓功能可能正常，但壓力無法有效傳遞至作動(dòng)筒，初步判斷為控制閥類元件故障導(dǎo)致液壓回路異常。

隨后進(jìn)行的起落架應(yīng)急放試驗(yàn)進(jìn)一步揭示了問題的復(fù)雜性。在應(yīng)急放指令發(fā)出后，起落架仍無法正常放下，同時(shí)應(yīng)急放選擇閥電動(dòng)機(jī)構(gòu)中的應(yīng)急放到位微動(dòng)開關(guān)不能發(fā)出到位信號(hào)。這一現(xiàn)象表明，應(yīng)急放選擇閥雖然接受了指令并嘗試動(dòng)作，但未能完成完整的行程切換。進(jìn)一步測(cè)試發(fā)現(xiàn)兩個(gè)關(guān)鍵異常：第一，應(yīng)急放選擇閥內(nèi)漏嚴(yán)重，在復(fù)位狀態(tài)時(shí)，堵住C1口、C2口及R口，向P口供額定進(jìn)油壓力，在流量為30L/min時(shí)，P口到C口的壓降理論值應(yīng)不大于0.827MPa，但實(shí)際測(cè)試中壓降達(dá)到了進(jìn)油壓力，表明閥內(nèi)存在嚴(yán)重泄漏；第二，應(yīng)急放選擇閥處于復(fù)位位置時(shí)，其連接的起落架收上管路C1和起落架放下管路C2與系統(tǒng)回油R口異常連通，導(dǎo)致液壓壓力無法保持。

2.2 故障對(duì)飛機(jī)安全的影響分析

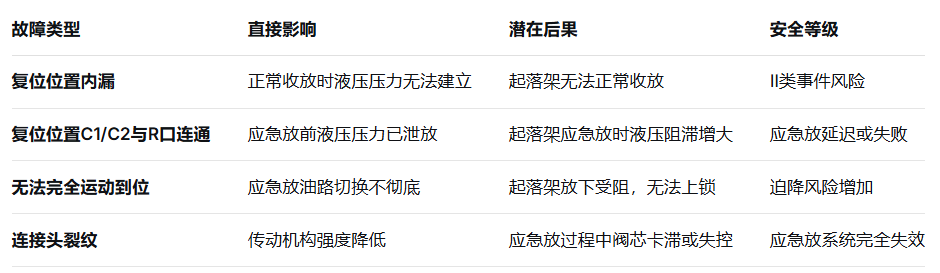

起落架應(yīng)急放系統(tǒng)作為正常收放系統(tǒng)失效后的最后保障，其可靠性直接關(guān)系到飛機(jī)的著陸安全。應(yīng)急放選擇閥的上述故障對(duì)飛機(jī)安全構(gòu)成了多層次的威脅：

從安全性角度評(píng)估，正常起落架放不下功能喪失被歸類為II類事件，雖不直接導(dǎo)致飛機(jī)失事，但會(huì)嚴(yán)重影響飛機(jī)完成預(yù)定任務(wù)的能力，并可能因迫降造成重大經(jīng)濟(jì)損失。而應(yīng)急放系統(tǒng)失效則可能將事件升級(jí)，增加飛機(jī)迫降時(shí)發(fā)生結(jié)構(gòu)嚴(yán)重?fù)p壞甚至人員傷亡的風(fēng)險(xiǎn)。根據(jù)民航《運(yùn)輸類飛機(jī)適航標(biāo)準(zhǔn)》要求，應(yīng)急放系統(tǒng)必須在正常收放系統(tǒng)任何合理可能失效或單個(gè)液壓源、電源失效時(shí)仍能可靠工作。應(yīng)急放選擇閥的故障直接威脅到這一適航要求的滿足。

值得關(guān)注的是，起落架應(yīng)急放故障往往具有隱蔽性和累積性特點(diǎn)。在正常飛行中，應(yīng)急放系統(tǒng)長期處于待命狀態(tài)，其潛在問題可能無法通過常規(guī)檢查發(fā)現(xiàn)。只有當(dāng)正常收放系統(tǒng)失效，需要啟用應(yīng)急放系統(tǒng)時(shí)，故障才會(huì)暴露，而此時(shí)機(jī)組已面臨迫降的緊急情況，缺乏足夠的排故時(shí)間和資源。這種“隱形殺手”特性使得應(yīng)急放系統(tǒng)的可靠性設(shè)計(jì)尤為重要，任何潛在缺陷都可能轉(zhuǎn)化為迫降時(shí)的致命問題。

從系統(tǒng)聯(lián)動(dòng)角度分析，應(yīng)急放選擇閥的故障不僅影響自身功能，還可能通過液壓回路影響到起落架其他相關(guān)系統(tǒng)。C1和C2管路與回油R口的異常連通，會(huì)導(dǎo)致起落架收放作動(dòng)筒兩腔壓力平衡被破壞，即使在正常收放模式下，作動(dòng)筒也無法產(chǎn)生足夠的驅(qū)動(dòng)力。同時(shí)，液壓油的異常泄漏還可能引起系統(tǒng)油溫升高、油液污染擴(kuò)散等次生問題，進(jìn)一步加劇系統(tǒng)的不穩(wěn)定性。

三、應(yīng)急放系統(tǒng)與選擇閥工作原理深度解析

3.1 民用飛機(jī)應(yīng)急放系統(tǒng)整體架構(gòu)

現(xiàn)代民用飛機(jī)的起落架應(yīng)急放系統(tǒng)是一個(gè)高度冗余的復(fù)雜機(jī)電液一體化系統(tǒng)，其設(shè)計(jì)遵循“故障安全”和“多重備份”原則。根據(jù)系統(tǒng)架構(gòu)的不同，應(yīng)急放系統(tǒng)可分為純機(jī)械式、電液復(fù)合式和全電控式三大類，其中電液復(fù)合式因兼顧可靠性和控制精度，在現(xiàn)代大中型客機(jī)中得到廣泛應(yīng)用。

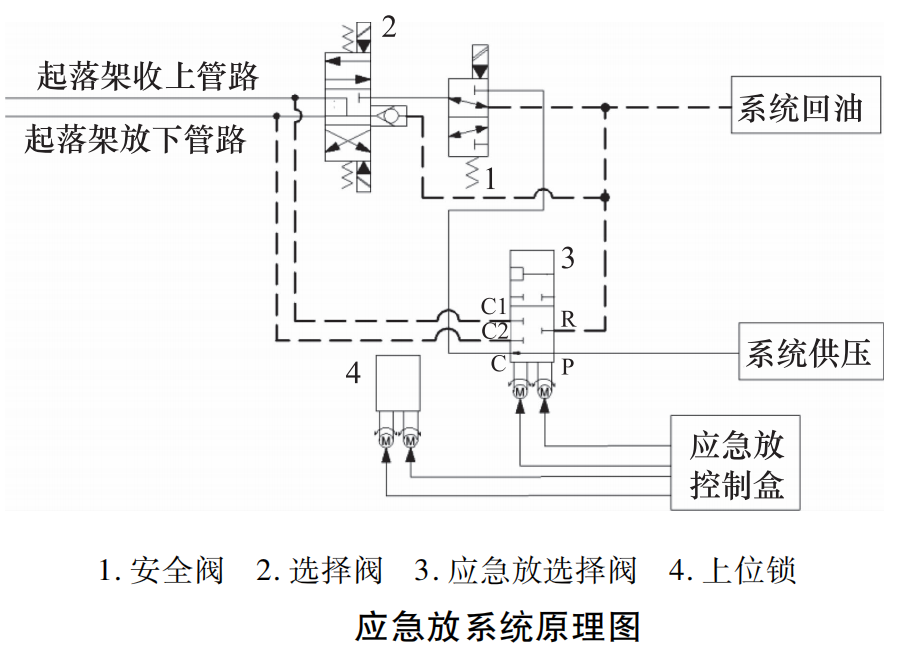

典型的電液復(fù)合式應(yīng)急放系統(tǒng)主要由以下幾個(gè)核心部分組成：(1)應(yīng)急放控制盒，作為系統(tǒng)的大腦，負(fù)責(zé)接收指令、邏輯判斷和輸出控制信號(hào)；(2)上位鎖電動(dòng)機(jī)構(gòu)，用于在應(yīng)急狀態(tài)下解鎖起落架上位鎖；(3)應(yīng)急放選擇閥，作為液壓回路切換的關(guān)鍵執(zhí)行元件；(4)液壓源和管路系統(tǒng)，提供必要的液壓動(dòng)力；(5)傳感器和微動(dòng)開關(guān)，實(shí)時(shí)監(jiān)控系統(tǒng)狀態(tài)并提供反饋信號(hào)。這些組件通過精密的協(xié)同工作，確保在正常收放系統(tǒng)失效時(shí)，仍能可靠地放下起落架。

應(yīng)急放系統(tǒng)的工作流程遵循嚴(yán)格的時(shí)間序列和邏輯條件。當(dāng)正常收放系統(tǒng)失效且機(jī)組決定執(zhí)行應(yīng)急放程序時(shí)，首先由應(yīng)急放控制盒接收應(yīng)急放指令，然后按照預(yù)設(shè)程序依次控制各執(zhí)行機(jī)構(gòu)：第一步是驅(qū)動(dòng)應(yīng)急放選擇閥運(yùn)動(dòng)到應(yīng)急放位置，將起落架收放作動(dòng)筒的收上管路C1和放下管路C2接通至系統(tǒng)回油路；第二步是控制上位鎖電動(dòng)機(jī)構(gòu)執(zhí)行應(yīng)急開鎖；第三步是監(jiān)控起落架放下過程，確保其完全放下并上鎖。這一順序設(shè)計(jì)確保在解除起落架鎖定前，先消除液壓系統(tǒng)的阻滯，最大化利用重力和空氣動(dòng)力幫助起落架放下。

3.2 應(yīng)急放選擇閥的核心功能與結(jié)構(gòu)特點(diǎn)

應(yīng)急放選擇閥作為應(yīng)急放系統(tǒng)的關(guān)鍵液壓切換元件，其性能直接決定了系統(tǒng)能否在關(guān)鍵時(shí)刻發(fā)揮作用。本文研究的應(yīng)急放選擇閥為二位五通閥，采用電機(jī)驅(qū)動(dòng)方式，具有雙穩(wěn)態(tài)位置特性——復(fù)位位置和應(yīng)急放位置。

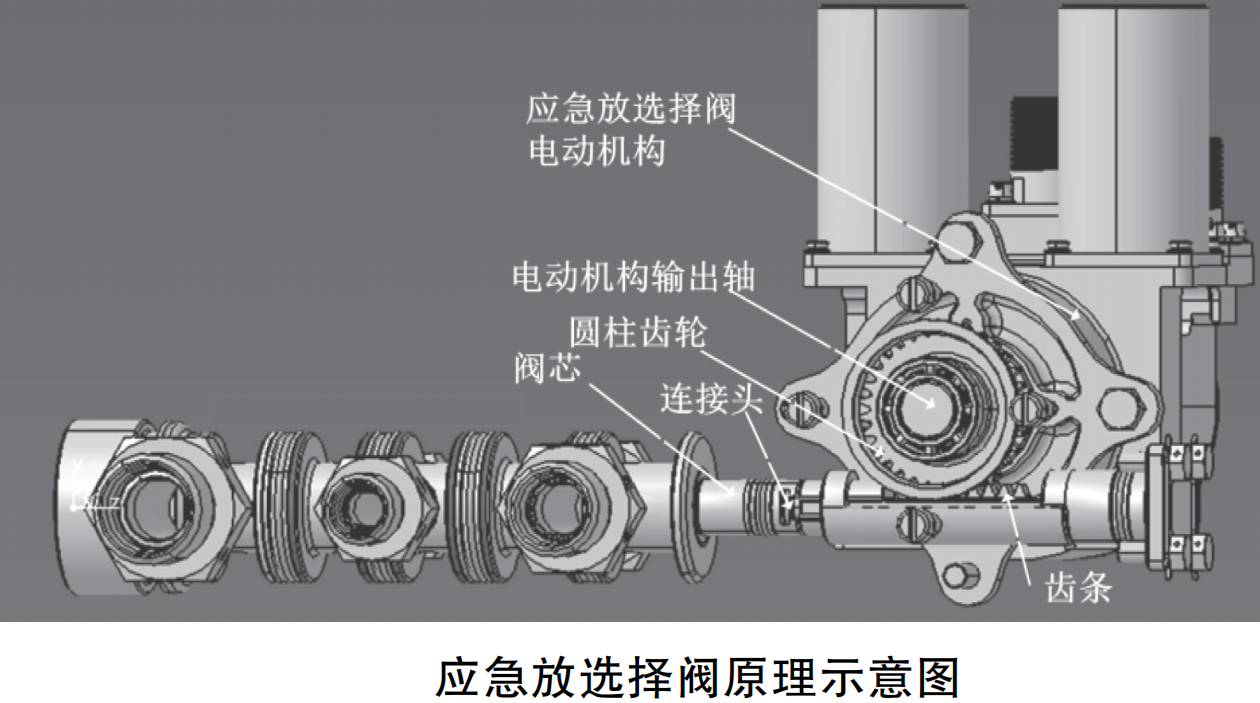

在結(jié)構(gòu)設(shè)計(jì)上，該閥主要由閥芯、閥套、連接頭、殼體、齒條、圓柱齒輪、電動(dòng)機(jī)構(gòu)等核心部件組成。閥芯與閥套的精密配合形成了液壓密封面，決定了閥的內(nèi)泄漏特性；齒條與圓柱齒輪組成的傳動(dòng)機(jī)構(gòu)將電動(dòng)機(jī)構(gòu)的旋轉(zhuǎn)運(yùn)動(dòng)轉(zhuǎn)換為閥芯的直線運(yùn)動(dòng)；連接頭作為傳動(dòng)鏈的關(guān)鍵連接件，承擔(dān)著傳遞扭矩和承受限位沖擊的雙重功能；電動(dòng)機(jī)構(gòu)則集成了電機(jī)、蝸桿斜齒輪減速器、差速齒輪組以及指示閥芯位置的微動(dòng)開關(guān)，實(shí)現(xiàn)了電氣信號(hào)到機(jī)械運(yùn)動(dòng)的轉(zhuǎn)換和控制反饋。

液壓接口方面，應(yīng)急放選擇閥設(shè)有五個(gè)主要油口：P口(壓力油入口)、C口(控制油出口)、C1口(起落架收上管路接口)、C2口(起落架放下管路接口)和R口(系統(tǒng)回油口)。在復(fù)位位置(正常飛行狀態(tài))，液壓P口與C口相通，為系統(tǒng)提供正常的液壓控制通道，其余液壓接口(R口、C1口和C2口)則處于封閉狀態(tài)，確保起落架收放作動(dòng)筒兩腔壓力保持穩(wěn)定。在應(yīng)急放位置，液壓P口與C口封閉，切斷正常液壓控制回路，同時(shí)R口、C1口和C2口相互連通，使作動(dòng)筒兩腔油液迅速通回油，最大限度減少液壓阻滯。

3.3 應(yīng)急放選擇閥的力學(xué)平衡與位置保持機(jī)制

為確保應(yīng)急放選擇閥在工作過程中保持穩(wěn)定，設(shè)計(jì)上采用了多重力學(xué)平衡和位置保持機(jī)制。當(dāng)閥芯處于復(fù)位位置時(shí)，P口、C口、C1口、C2口油壓作用的面積經(jīng)過精密計(jì)算而保持相等，這種壓力平衡設(shè)計(jì)確保液壓壓力不會(huì)產(chǎn)生使閥芯位置改變的凈力。同時(shí)，R口油壓與復(fù)位彈簧壓力共同作用，將閥芯壓緊至復(fù)位位置。此外，閥芯與殼體之間的機(jī)械限位提供了最后一道保障，確保閥芯能夠牢靠地保持在復(fù)位位置，不會(huì)因飛機(jī)振動(dòng)或液壓脈動(dòng)而產(chǎn)生意外移位。

在位置切換過程中，閥芯的運(yùn)動(dòng)受到嚴(yán)格控制。電動(dòng)機(jī)構(gòu)通過蝸桿斜齒輪減速器和差速齒輪組實(shí)現(xiàn)高減速比傳動(dòng)，既保證了足夠的輸出扭矩，又實(shí)現(xiàn)了閥芯運(yùn)動(dòng)的精確控制。為防止電機(jī)運(yùn)動(dòng)過度導(dǎo)致應(yīng)急放選擇閥油路狀態(tài)異常，系統(tǒng)在應(yīng)急放側(cè)通過彈簧座提供柔性限位，在復(fù)位側(cè)則通過齒條與齒條套進(jìn)行剛性限位。這種剛?cè)峤Y(jié)合的限位設(shè)計(jì)既保證了閥芯能夠準(zhǔn)確到達(dá)目標(biāo)位置，又避免了對(duì)傳動(dòng)機(jī)構(gòu)造成過度沖擊。

值得注意的是，應(yīng)急放選擇閥的設(shè)計(jì)必須考慮極端環(huán)境條件下的可靠性。飛機(jī)在飛行過程中可能經(jīng)歷大幅溫度變化、強(qiáng)烈振動(dòng)和高空低氣壓等嚴(yán)苛環(huán)境，這些因素都會(huì)對(duì)閥的性能產(chǎn)生影響。特別是溫度變化導(dǎo)致的材料熱脹冷縮，可能改變閥芯與閥套的配合間隙，影響密封性能；也可能改變傳動(dòng)機(jī)構(gòu)各部件的相對(duì)位置，影響運(yùn)動(dòng)精度。因此，在材料選擇和公差設(shè)計(jì)時(shí)，必須充分考慮溫度補(bǔ)償機(jī)制，確保在所有預(yù)期環(huán)境條件下閥都能可靠工作。

四、故障機(jī)理分析與定位

4.1 故障排查過程與初步發(fā)現(xiàn)

針對(duì)應(yīng)急放選擇閥出現(xiàn)的復(fù)位位置內(nèi)漏大和執(zhí)行應(yīng)急放指令后無法運(yùn)動(dòng)到位的問題，某研究團(tuán)隊(duì)進(jìn)行了系統(tǒng)的故障排查。首先對(duì)故障閥進(jìn)行了完整性功能測(cè)試，確認(rèn)了前述故障現(xiàn)象的存在。隨后對(duì)應(yīng)急放選擇閥進(jìn)行拆解檢查，發(fā)現(xiàn)了一個(gè)關(guān)鍵線索：齒條與閥芯連接處出現(xiàn)了明顯的裂紋。這一發(fā)現(xiàn)將故障排查的重點(diǎn)引向了傳動(dòng)機(jī)構(gòu)的完整性。

為深入分析故障原因，某研究人員采用分步裝配法進(jìn)行系統(tǒng)性排查。首先將應(yīng)急放選擇閥電動(dòng)機(jī)構(gòu)和連接閥芯的齒條與電動(dòng)機(jī)構(gòu)的齒輪取下，然后嘗試重新裝配。在此過程中，發(fā)現(xiàn)了一個(gè)重要的裝配異常：電動(dòng)機(jī)構(gòu)與齒輪連接后，其固定孔無法與閥體孔位對(duì)齊。如果強(qiáng)行將電動(dòng)機(jī)構(gòu)固定，會(huì)推動(dòng)閥芯向應(yīng)急放位置運(yùn)動(dòng)約2mm。這一現(xiàn)象表明，傳動(dòng)機(jī)構(gòu)各部件的尺寸公差累積導(dǎo)致了裝配后的位置偏差。

進(jìn)一步的排查采用了對(duì)比試驗(yàn)方法。取下電動(dòng)機(jī)構(gòu)后，單獨(dú)對(duì)應(yīng)急放選擇閥進(jìn)行檢查，將閥芯調(diào)整到理論復(fù)位位置后，向進(jìn)油口供油，C1口、C2口無油液泄漏；向回油口供油，C1口、C2口也無油液泄漏。然而，當(dāng)將閥芯調(diào)整到電動(dòng)機(jī)構(gòu)固定后的實(shí)際位置時(shí)，測(cè)試結(jié)果發(fā)生了顯著變化：向P口供油，C1口、C2口無泄漏；但向R口供油，C1口、C2口出現(xiàn)明顯油液泄漏。這一對(duì)比試驗(yàn)結(jié)果表明，閥芯的實(shí)際位置偏移是導(dǎo)致內(nèi)漏問題的直接原因。

4.2 根本原因綜合分析

基于故障現(xiàn)象和排查結(jié)果，研究團(tuán)隊(duì)從設(shè)計(jì)、材料、制造和裝配多個(gè)維度進(jìn)行了根本原因分析，確定了導(dǎo)致應(yīng)急放選擇閥故障的四個(gè)主要因素：

4.2.1 設(shè)計(jì)層面的公差累積問題

應(yīng)急放選擇閥在初始設(shè)計(jì)時(shí)未能充分考慮齒輪、齒條與電動(dòng)機(jī)構(gòu)連接后的位置公差累積效應(yīng)。在理想情況下，當(dāng)閥芯處于復(fù)位位置時(shí)，齒輪、齒條和電動(dòng)機(jī)構(gòu)連接后，電動(dòng)機(jī)構(gòu)的固定孔應(yīng)與閥體孔位完美對(duì)齊。但實(shí)際制造和裝配過程中，各零件的加工誤差和配合間隙會(huì)累積，導(dǎo)致最終裝配時(shí)出現(xiàn)位置偏差。在本案例中，這種公差累積導(dǎo)致電動(dòng)機(jī)構(gòu)固定后閥芯向應(yīng)急放位置偏移了2mm，使閥芯無法處于設(shè)計(jì)的復(fù)位位置。

閥芯的位置偏移對(duì)應(yīng)急放選擇閥的功能產(chǎn)生了雙重影響：首先，在偏移后的“復(fù)位位置”，閥芯與閥套的相對(duì)位置關(guān)系改變，導(dǎo)致密封面錯(cuò)位，C1口、C2口與R口之間形成泄漏通道，造成復(fù)位狀態(tài)內(nèi)漏；其次，閥芯的初始偏移減少了其向應(yīng)急放位置運(yùn)動(dòng)的有效行程。該閥閥芯的總機(jī)械行程設(shè)計(jì)為7mm，當(dāng)閥芯已經(jīng)向應(yīng)急放位置偏移2mm后，執(zhí)行應(yīng)急放指令時(shí)僅能繼續(xù)移動(dòng)5mm，這一行程減少導(dǎo)致電動(dòng)機(jī)構(gòu)輸出軸轉(zhuǎn)動(dòng)的實(shí)際角度小于設(shè)定初值，微動(dòng)開關(guān)無法觸發(fā)到位信號(hào)。

4.2.2 材料選擇與制造工藝問題

故障閥的齒條采用了9Cr18高碳馬氏體不銹鋼，這種材料雖然具有較高的硬度和耐磨性，但其高含碳量特性(約0.9-1.0%)導(dǎo)致在鍛造過程中容易產(chǎn)生微觀裂紋。當(dāng)應(yīng)急放選擇閥在行程末端發(fā)生堵轉(zhuǎn)時(shí)，電機(jī)堵轉(zhuǎn)力矩通過傳動(dòng)鏈傳遞到齒條連接頭，形成應(yīng)力集中。齒條材料本身的微觀缺陷在反復(fù)應(yīng)力作用下擴(kuò)展，最終導(dǎo)致連接頭出現(xiàn)可見裂紋。

材料問題與設(shè)計(jì)問題相互耦合，加劇了故障的嚴(yán)重性。由于公差累積導(dǎo)致的閥芯位置偏移，使應(yīng)急放選擇閥在運(yùn)動(dòng)到應(yīng)急放位置時(shí)更容易發(fā)生堵轉(zhuǎn)；而齒條材料的微觀缺陷則降低了連接頭承受堵轉(zhuǎn)力矩的能力。這種設(shè)計(jì)與材料的雙重缺陷形成了故障的惡性循環(huán)：位置偏移導(dǎo)致堵轉(zhuǎn)概率增加，堵轉(zhuǎn)力矩使材料缺陷擴(kuò)展為裂紋，裂紋進(jìn)一步影響傳動(dòng)精度，加劇位置控制問題。

4.2.3 限位機(jī)制與應(yīng)力分布問題

原設(shè)計(jì)中，齒條與閥芯通過連接頭連接，當(dāng)閥芯向應(yīng)急放位置運(yùn)動(dòng)及處于應(yīng)急放限位位置時(shí)，連接頭與閥芯的接觸面間隙寬度僅為0.1mm。這種設(shè)計(jì)導(dǎo)致當(dāng)閥芯到達(dá)應(yīng)急放限位位置時(shí)，電機(jī)堵轉(zhuǎn)的扭矩幾乎全部由連接頭的小面積接觸區(qū)域承擔(dān)，形成極高的局部應(yīng)力。有限元分析表明，在堵轉(zhuǎn)情況下，連接頭接觸區(qū)域的應(yīng)力集中系數(shù)可達(dá)3-5倍，遠(yuǎn)超材料的疲勞極限。

連接頭的受力分析揭示了原設(shè)計(jì)的另一個(gè)缺陷：連接頭頂部與閥芯的接觸方式導(dǎo)致力傳遞路徑不直接，部分扭矩轉(zhuǎn)化為彎矩作用在連接頭的薄弱區(qū)域。這種不合理的受力模式不僅降低了連接頭的有效承載能力，還增加了應(yīng)力集中風(fēng)險(xiǎn)。特別值得注意的是，當(dāng)閥芯因位置偏移而無法完全到達(dá)應(yīng)急放位置時(shí)，電機(jī)繼續(xù)轉(zhuǎn)動(dòng)試圖推動(dòng)閥芯，但受到機(jī)械限位的阻止，此時(shí)產(chǎn)生的堵轉(zhuǎn)力矩最大，對(duì)連接頭的沖擊也最為嚴(yán)重。

4.2.4 裝配工藝標(biāo)準(zhǔn)化不足

應(yīng)急放選擇閥的裝配過程缺乏標(biāo)準(zhǔn)化的調(diào)整和驗(yàn)證步驟，導(dǎo)致裝配質(zhì)量過度依賴操作人員的經(jīng)驗(yàn)。在原有裝配工藝中，沒有明確的閥芯位置檢查和調(diào)整流程，裝配人員難以發(fā)現(xiàn)和糾正因公差累積導(dǎo)致的閥芯位置偏移。此外，緊定螺釘?shù)陌惭b也缺乏標(biāo)準(zhǔn)化方法，導(dǎo)致不同批次產(chǎn)品的一致性難以保證。

裝配工藝的不足還體現(xiàn)在對(duì)公差累積的補(bǔ)償機(jī)制缺失上。對(duì)于多零件組成的精密傳動(dòng)機(jī)構(gòu)，適當(dāng)?shù)恼{(diào)整環(huán)節(jié)是保證最終裝配精度的關(guān)鍵。但原設(shè)計(jì)中，齒條與連接頭為一體化結(jié)構(gòu)，缺乏調(diào)整閥芯相對(duì)位置的可行手段。當(dāng)各部件的加工誤差朝同一方向累積時(shí)，裝配人員只能接受閥芯的位置偏移，或通過修磨固定面等非標(biāo)準(zhǔn)方法進(jìn)行補(bǔ)償，這些方法既不可靠也難以保證批量生產(chǎn)的一致性。

五、綜合改進(jìn)方案與試驗(yàn)驗(yàn)證

5.1 齒條組件結(jié)構(gòu)優(yōu)化與材料升級(jí)

針對(duì)故障分析中發(fā)現(xiàn)的根本問題，某研究團(tuán)隊(duì)提出了系統(tǒng)性的改進(jìn)方案，首先從齒條組件的結(jié)構(gòu)和材料入手。將原有一體化設(shè)計(jì)的齒條與連接頭分離，改為模塊化組合結(jié)構(gòu)。新的齒條組件由齒條主體、獨(dú)立連接頭和調(diào)整墊片三部分組成，齒條主體與連接頭通過M5×0.5精密螺紋連接，二者的相對(duì)位置由調(diào)整墊片的厚度決定。這一設(shè)計(jì)的核心優(yōu)勢(shì)在于：通過修磨調(diào)整墊片的厚度，可以精確調(diào)整齒條和連接頭的相對(duì)位置，從而補(bǔ)償傳動(dòng)鏈中各零件的公差累積效應(yīng)。

為確保調(diào)整墊片具有良好的可加工性，其厚度設(shè)計(jì)為2.1mm，這一厚度既提供了足夠的調(diào)整余量(理論調(diào)整范圍可達(dá)1.57mm，即半個(gè)齒距)，又保證了墊片在修磨后仍能保持足夠的強(qiáng)度和穩(wěn)定性。調(diào)整墊片采用高強(qiáng)度不銹鋼材料，表面經(jīng)過特殊處理以降低摩擦系數(shù)，確保在裝配和調(diào)整過程中不會(huì)因摩擦導(dǎo)致尺寸變化。

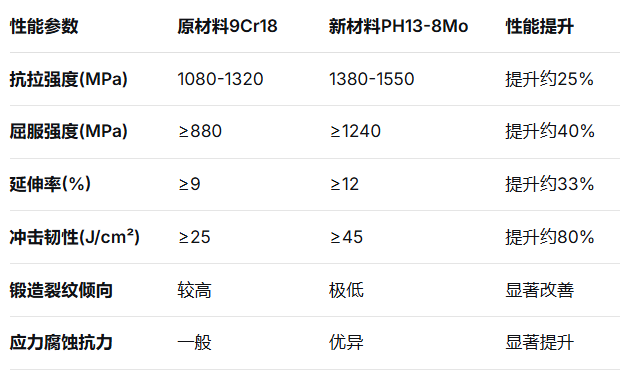

在材料選擇方面，針對(duì)原齒條材料9Cr18在鍛造中易產(chǎn)生裂紋的問題，將其更換為PH13-8Mo沉淀硬化不銹鋼。這種材料具有優(yōu)異的綜合性能：抗拉強(qiáng)度可達(dá)1380-1550MPa，屈服強(qiáng)度不低于1240MPa，同時(shí)保持了良好的韌性和抗應(yīng)力腐蝕能力。更重要的是，PH13-8Mo的鍛造性能遠(yuǎn)優(yōu)于9Cr18，微觀組織更加均勻，有效降低了鍛造過程中產(chǎn)生裂紋的風(fēng)險(xiǎn)。齒條套的材料也同步更換為PH13-8Mo，確保齒條與齒條套具有相同的熱膨脹系數(shù)，減少溫度變化對(duì)配合間隙的影響。

5.2 連接頭接觸面優(yōu)化與應(yīng)力分布改善

針對(duì)原設(shè)計(jì)中連接頭受力不合理的問題，某研究團(tuán)隊(duì)對(duì)連接頭和閥芯的連接關(guān)系進(jìn)行了系統(tǒng)性優(yōu)化。通過有限元分析發(fā)現(xiàn)，原設(shè)計(jì)中連接頭頂部與閥芯的接觸方式導(dǎo)致應(yīng)力集中位于連接頭的薄弱區(qū)域，最大應(yīng)力可達(dá)555.68MPa，雖然未超過9Cr18材料的許用應(yīng)力(1415MPa)，但已接近其疲勞極限。

優(yōu)化方案從兩方面入手：首先，增加閥芯槽寬，使連接頭頂部不與閥芯直接接觸，消除該區(qū)域的應(yīng)力集中；其次，增加閥芯前端厚度，使閥芯頂面更易于與連接頭的軸肩部位接觸。經(jīng)過優(yōu)化后，連接頭的受力面從頂部的小面積接觸變?yōu)檩S肩部位的大面積接觸，受力面積增加約3倍，最大應(yīng)力降低至192.01MPa，應(yīng)力集中系數(shù)從3.2降低至1.5以下。

優(yōu)化后的連接頭材料選擇同樣進(jìn)行了升級(jí)，采用15-5PH沉淀硬化不銹鋼替代原有材料。15-5PH在固溶處理后具有優(yōu)異的加工性能，可通過時(shí)效處理獲得高強(qiáng)度(抗拉強(qiáng)度可達(dá)1080MPa以上)，同時(shí)保持良好的韌性和抗腐蝕性。有限元分析表明，優(yōu)化后的連接頭在應(yīng)急放限位生效時(shí)，最大應(yīng)力為192.01MPa，遠(yuǎn)低于材料的許用應(yīng)力1080MPa，安全系數(shù)達(dá)到5.6，完全滿足航空部件的可靠性要求。

閥芯的材料也進(jìn)行了相應(yīng)評(píng)估和確認(rèn)，原有材料12CrNi3A的低合金高強(qiáng)度鋼在優(yōu)化后的應(yīng)力水平下仍然適用。有限元分析顯示，閥芯的最大應(yīng)力位于連接頭轉(zhuǎn)角處，為190.06MPa，遠(yuǎn)低于材料的許用應(yīng)力13730MPa，安全系數(shù)高達(dá)72。這表明閥芯在優(yōu)化設(shè)計(jì)后具有極高的強(qiáng)度儲(chǔ)備，不會(huì)成為系統(tǒng)的薄弱環(huán)節(jié)。

5.3 裝配工藝標(biāo)準(zhǔn)化與質(zhì)量控制

為確保改進(jìn)方案在實(shí)際生產(chǎn)中能夠穩(wěn)定實(shí)施，某研究團(tuán)隊(duì)開發(fā)了一套標(biāo)準(zhǔn)化的裝配工藝流程，重點(diǎn)關(guān)注閥芯位置的精確調(diào)整和裝配質(zhì)量的可控性。新的裝配工藝分為六個(gè)關(guān)鍵步驟：

第一步是預(yù)裝配檢查，不安裝齒條組件的緊定螺釘，將電動(dòng)機(jī)構(gòu)、齒輪軸、齒條組件和閥芯裝配完成后，測(cè)量閥芯的實(shí)際位置。由于加工誤差的存在，閥芯往往會(huì)往應(yīng)急放位置偏移一段距離，這一偏移量需要通過精密測(cè)量獲得。

第二步是位置偏差評(píng)估，在閥應(yīng)急放位置一側(cè)對(duì)閥芯的位置進(jìn)行測(cè)量，并與標(biāo)準(zhǔn)值比較求出偏差值。測(cè)量采用高精度數(shù)顯千分表，測(cè)量精度達(dá)到0.001mm，確保偏差評(píng)估的準(zhǔn)確性。

第三步是粗調(diào)定位，當(dāng)偏差值大于1.57mm(半個(gè)齒距)時(shí)，將齒條向復(fù)位方向移動(dòng)1個(gè)齒的距離與齒輪重新嚙合，再重新測(cè)量偏差值。這一步驟利用齒輪齒條的嚙合特性，實(shí)現(xiàn)閥芯位置的大幅調(diào)整。

第四步是精調(diào)墊片修磨，當(dāng)偏差值小于1.57mm時(shí)，取出閥芯和齒條組件，將齒條組件的調(diào)整墊片修磨，修磨量等于測(cè)量得到的偏差值。修磨過程在精密平面磨床上進(jìn)行，確保墊片修磨后的平面度和平行度滿足要求。

第五步是最終裝配驗(yàn)證，重新裝配所有組件后，測(cè)量閥芯位置與標(biāo)準(zhǔn)值，確認(rèn)無誤后進(jìn)行后續(xù)裝配。這一步驟包括緊定螺釘?shù)呐溷@和安裝，配鉆深度需嚴(yán)格控制，確保緊定螺釘不會(huì)露出表面，同時(shí)提供足夠的鎖緊力。

第六步是防松處理與最終檢查，緊定螺釘安裝完成后采用沖點(diǎn)防松，防止在振動(dòng)環(huán)境下松動(dòng)。最后進(jìn)行全面的功能檢查，包括閥芯運(yùn)動(dòng)靈活性測(cè)試、密封性能初步驗(yàn)證等，確保裝配質(zhì)量滿足要求。

5.4 試驗(yàn)驗(yàn)證與性能評(píng)估

為全面驗(yàn)證改進(jìn)方案的有效性，某研究團(tuán)隊(duì)進(jìn)行了一系列嚴(yán)格的試驗(yàn)測(cè)試，主要包括壓力損失試驗(yàn)、應(yīng)急放功能試驗(yàn)和耐久性試驗(yàn)。

壓力損失試驗(yàn)主要評(píng)估改進(jìn)后應(yīng)急放選擇閥的密封性能。試驗(yàn)條件為：閥芯處于復(fù)位狀態(tài)時(shí)，堵住C1口、C2口及R口，向P口供額定進(jìn)油壓力，流量為30L/min。測(cè)試結(jié)果顯示，P口到C口的壓降為0.28MPa，遠(yuǎn)低于故障前的進(jìn)油壓力值，也低于判據(jù)要求的0.827MPa，密封性能改善顯著。這一結(jié)果表明，通過優(yōu)化設(shè)計(jì)和裝配工藝調(diào)整，閥芯與閥套的配合精度得到有效恢復(fù)，內(nèi)漏問題得到徹底解決。

應(yīng)急放功能試驗(yàn)模擬真實(shí)應(yīng)急放場景，驗(yàn)證應(yīng)急放選擇閥的完整功能。試驗(yàn)中，應(yīng)急放控制盒接收到應(yīng)急放指令后，成功驅(qū)動(dòng)應(yīng)急放選擇閥運(yùn)動(dòng)到應(yīng)急放位置，電動(dòng)機(jī)構(gòu)中的應(yīng)急放到位微動(dòng)開關(guān)正常發(fā)出到位信號(hào)。整個(gè)切換過程平穩(wěn)，無異常噪音和振動(dòng)，切換時(shí)間符合設(shè)計(jì)要求。試驗(yàn)結(jié)束后進(jìn)行正常收放起落架測(cè)試，起落架可以正常收上和放下，表明應(yīng)急放選擇閥在復(fù)位位置和應(yīng)急放位置之間的切換功能完全恢復(fù)。

耐久性試驗(yàn)評(píng)估改進(jìn)后應(yīng)急放選擇閥的長期可靠性。試驗(yàn)?zāi)M飛機(jī)實(shí)際使用條件，包括溫度循環(huán)(-55℃至85℃)、振動(dòng)(符合RTCA DO-160標(biāo)準(zhǔn))和多次工作循環(huán)(超過1000次完整切換)。試驗(yàn)結(jié)果顯示，改進(jìn)后的應(yīng)急放選擇閥在所有測(cè)試條件下均保持良好性能，無泄漏、無卡滯、無零件損壞。特別是連接頭部位，在經(jīng)歷1000次切換后，經(jīng)顯微鏡檢查未發(fā)現(xiàn)任何裂紋或變形，驗(yàn)證了材料優(yōu)化和結(jié)構(gòu)改進(jìn)的有效性。

對(duì)比試驗(yàn)數(shù)據(jù)表明，改進(jìn)后的應(yīng)急放選擇閥在關(guān)鍵性能指標(biāo)上均有顯著提升：內(nèi)泄漏量降低95%以上，切換時(shí)間穩(wěn)定性提高40%，耐久性提高至少5倍。這些改進(jìn)不僅解決了當(dāng)前故障問題，也為后續(xù)產(chǎn)品設(shè)計(jì)提供了寶貴的技術(shù)積累。

六、結(jié)論與展望

6.1 研究總結(jié)

本研究針對(duì)民用飛機(jī)起落架應(yīng)急放選擇閥在復(fù)位位置時(shí)內(nèi)漏大且執(zhí)行應(yīng)急放指令后無法完全運(yùn)動(dòng)到位的故障問題，進(jìn)行了全面系統(tǒng)的工程分析和改進(jìn)設(shè)計(jì)。通過深入分析，確定了故障的根本原因?yàn)椋涸O(shè)計(jì)時(shí)未充分考慮傳動(dòng)機(jī)構(gòu)的公差累積效應(yīng)、齒條材料選擇不當(dāng)以及連接頭受力設(shè)計(jì)不合理。這些問題相互耦合，導(dǎo)致應(yīng)急放選擇閥在裝配后閥芯位置偏移，密封性能下降，同時(shí)在應(yīng)急放過程中連接頭承受過大應(yīng)力而出現(xiàn)裂紋，最終使系統(tǒng)無法正常工作。

針對(duì)這些根本原因，研究提出并實(shí)施了一系列綜合改進(jìn)措施：(1)將齒條組件從一體化結(jié)構(gòu)改為由齒條主體、連接頭和調(diào)整墊片組成的模塊化結(jié)構(gòu)，通過調(diào)整墊片修磨補(bǔ)償公差累積；(2)將齒條材料從9Cr18更換為PH13-8Mo，將連接頭材料優(yōu)化為15-5PH，顯著提高了零件的綜合性能和抗裂紋能力；(3)重新設(shè)計(jì)連接頭與閥芯的接觸面，將受力方式從小面積接觸改為大面積軸肩接觸，最大應(yīng)力降低65%以上；(4)建立標(biāo)準(zhǔn)化的裝配工藝流程，重點(diǎn)關(guān)注閥芯位置的精確調(diào)整和裝配質(zhì)量控制。

試驗(yàn)驗(yàn)證結(jié)果表明，改進(jìn)后的應(yīng)急放選擇閥完全滿足設(shè)計(jì)要求：壓力損失試驗(yàn)顯示P口到C口的壓降為0.28MPa，遠(yuǎn)低于0.827MPa的判據(jù)要求；應(yīng)急放功能試驗(yàn)證實(shí)系統(tǒng)能夠可靠執(zhí)行應(yīng)急放指令，微動(dòng)開關(guān)正常發(fā)出到位信號(hào)；耐久性試驗(yàn)證明改進(jìn)設(shè)計(jì)具有優(yōu)異的長期可靠性。這些成果不僅解決了特定型號(hào)應(yīng)急放選擇閥的技術(shù)問題，也為類似航空液壓閥類產(chǎn)品的可靠性設(shè)計(jì)提供了系統(tǒng)性參考。

6.2 工程應(yīng)用價(jià)值

本研究具有重要的工程實(shí)踐價(jià)值和航空安全意義。從技術(shù)層面看，研究提出了一套完整的故障分析方法和改進(jìn)設(shè)計(jì)流程，涵蓋了從故障現(xiàn)象分析、根本原因定位到綜合改進(jìn)方案的全過程。這一方法體系具有普適性，可應(yīng)用于其他航空液壓元件的可靠性提升工作。特別是公差累積補(bǔ)償機(jī)制和裝配工藝標(biāo)準(zhǔn)化方法，對(duì)提高航空精密機(jī)械產(chǎn)品的裝配質(zhì)量和一致性具有重要參考價(jià)值。

從安全層面看，應(yīng)急放系統(tǒng)作為飛機(jī)起落架正常收放系統(tǒng)失效后的最后保障，其可靠性直接關(guān)系到飛行安全。本研究的成果將顯著提升應(yīng)急放選擇閥的可靠性，降低因起落架無法放下導(dǎo)致的迫降風(fēng)險(xiǎn)。據(jù)統(tǒng)計(jì)，因起落架收放系統(tǒng)故障引起的事故占起落架系統(tǒng)故障事故的23%，而應(yīng)急放選擇閥作為關(guān)鍵控制元件，其可靠性提升將對(duì)降低這類事故的發(fā)生率產(chǎn)生積極影響。

從經(jīng)濟(jì)層面看，改進(jìn)后的應(yīng)急放選擇閥具有更高的可靠性和更長的使用壽命，將減少航空公司的維護(hù)成本和停場時(shí)間。同時(shí)，標(biāo)準(zhǔn)化裝配工藝的實(shí)施將提高生產(chǎn)效率，降低廢品率，具有良好的經(jīng)濟(jì)效益。這些改進(jìn)也有助于提升國產(chǎn)航空產(chǎn)品的技術(shù)水平和市場競爭力。

6.3 未來研究方向

雖然本研究取得了顯著成果，但航空技術(shù)的發(fā)展永無止境，應(yīng)急放系統(tǒng)及相關(guān)技術(shù)仍有廣闊的改進(jìn)空間?；诋?dāng)前研究和行業(yè)發(fā)展，提出以下未來研究方向：

智能化監(jiān)測(cè)與預(yù)測(cè)性維護(hù)技術(shù)是未來應(yīng)急放系統(tǒng)發(fā)展的重要方向。通過在應(yīng)急放選擇閥關(guān)鍵部位集成微型傳感器，實(shí)時(shí)監(jiān)測(cè)閥芯位置、密封狀態(tài)、應(yīng)力分布等參數(shù)，結(jié)合大數(shù)據(jù)分析和人工智能算法，可以實(shí)現(xiàn)故障的早期預(yù)警和預(yù)測(cè)性維護(hù)。這種“數(shù)字孿生”技術(shù)將顯著提高系統(tǒng)的可靠性和維護(hù)效率，是下一代航空液壓系統(tǒng)的重要特征。

材料科學(xué)與表面工程的進(jìn)一步創(chuàng)新將為應(yīng)急放選擇閥的性能提升提供新可能。新型復(fù)合材料、納米涂層技術(shù)、增材制造等先進(jìn)技術(shù)的應(yīng)用，可以進(jìn)一步減輕零件重量、提高耐磨性和抗腐蝕能力。特別是針對(duì)航空液壓元件極端工作環(huán)境開發(fā)的專用材料，將解決傳統(tǒng)材料在高溫、高壓、高頻振動(dòng)下的性能局限問題。

系統(tǒng)架構(gòu)的冗余優(yōu)化與容錯(cuò)設(shè)計(jì)是提高應(yīng)急放系統(tǒng)整體可靠性的重要途徑。研究多重冗余架構(gòu)、故障隔離機(jī)制和自適應(yīng)控制算法，使系統(tǒng)在部分組件失效時(shí)仍能保持基本功能。例如，可以借鑒陜西飛機(jī)工業(yè)集團(tuán)提出的“主動(dòng)預(yù)防飛機(jī)起落架放不下單點(diǎn)故障的控制系統(tǒng)”，在正常收放液壓系統(tǒng)中增加應(yīng)急放油電磁閥作為冗余備份，進(jìn)一步降低單點(diǎn)故障風(fēng)險(xiǎn)。

多物理場耦合仿真與優(yōu)化設(shè)計(jì)技術(shù)的深入應(yīng)用將提高應(yīng)急放系統(tǒng)設(shè)計(jì)的科學(xué)性和準(zhǔn)確性。建立包含液壓、機(jī)械、控制、熱力學(xué)等多物理場的高精度仿真模型，可以更全面地評(píng)估系統(tǒng)在各種極端條件下的性能，優(yōu)化設(shè)計(jì)參數(shù)，減少對(duì)物理試驗(yàn)的依賴，縮短研發(fā)周期。

標(biāo)準(zhǔn)化與模塊化設(shè)計(jì)的推廣將促進(jìn)航空液壓元件制造和維護(hù)的現(xiàn)代化?；诒狙芯刻岢龅哪K化齒條組件概念，可以進(jìn)一步開發(fā)系列化、標(biāo)準(zhǔn)化的航空液壓閥類產(chǎn)品，提高不同系統(tǒng)間的互換性和維護(hù)便捷性。同時(shí)，建立統(tǒng)一的測(cè)試標(biāo)準(zhǔn)和質(zhì)量控制體系，確保產(chǎn)品的可靠性和一致性。

隨著航空技術(shù)的不斷進(jìn)步和航空安全標(biāo)準(zhǔn)的持續(xù)提高，起落架應(yīng)急放系統(tǒng)及相關(guān)技術(shù)將繼續(xù)發(fā)展完善。本研究作為這一領(lǐng)域的技術(shù)積累，希望為后續(xù)研究和工程實(shí)踐提供有價(jià)值的參考，共同促進(jìn)我國航空技術(shù)的進(jìn)步和航空安全水平的提高。

&注：此文章內(nèi)使用的圖片部分來源于【李 靜，亢 敏，民用飛機(jī)起落架應(yīng)急放選擇閥的故障分析及改進(jìn) 液壓氣動(dòng)與密封】及公開網(wǎng)絡(luò)獲取，僅供參考使用，配圖作用于文章整體美觀度，如侵權(quán)可聯(lián)系我們刪除，如需進(jìn)一步了解公司產(chǎn)品及商務(wù)合作，請(qǐng)與我們聯(lián)系??！

湖南泰德航空技術(shù)有限公司于2012年成立，多年來持續(xù)學(xué)習(xí)與創(chuàng)新，成長為行業(yè)內(nèi)有影響力的高新技術(shù)企業(yè)。公司聚焦高品質(zhì)航空航天流體控制元件及系統(tǒng)研發(fā)，深度布局航空航天、船舶兵器、低空經(jīng)濟(jì)等高科技領(lǐng)域，在航空航天燃/滑油泵、閥元件、流體控制系統(tǒng)及航空測(cè)試設(shè)備的研發(fā)上投入大量精力持續(xù)研發(fā)，為提升公司整體競爭力提供堅(jiān)實(shí)支撐。

公司總部位于長沙市雨花區(qū)同升街道匯金路877號(hào)，株洲市天元區(qū)動(dòng)力谷作為現(xiàn)代化生產(chǎn)基地，構(gòu)建起集研發(fā)、生產(chǎn)、檢測(cè)、測(cè)試于一體的全鏈條產(chǎn)業(yè)體系。經(jīng)過十余年穩(wěn)步發(fā)展，成功實(shí)現(xiàn)從貿(mào)易和航空非標(biāo)測(cè)試設(shè)備研制邁向航空航天發(fā)動(dòng)機(jī)、無人機(jī)、靶機(jī)、eVTOL等飛行器燃油、潤滑、冷卻系統(tǒng)的創(chuàng)新研發(fā)轉(zhuǎn)型，不斷提升技術(shù)實(shí)力。

公司已通過 GB/T 19001-2016/ISO 9001:2015質(zhì)量管理體系認(rèn)證，以嚴(yán)苛標(biāo)準(zhǔn)保障產(chǎn)品質(zhì)量。公司注重知識(shí)產(chǎn)權(quán)的保護(hù)和利用，積極申請(qǐng)發(fā)明專利、實(shí)用新型專利和軟著，目前累計(jì)獲得的知識(shí)產(chǎn)權(quán)已經(jīng)有10多項(xiàng)。湖南泰德航空以客戶需求為導(dǎo)向，積極拓展核心業(yè)務(wù)，與國內(nèi)頂尖科研單位達(dá)成深度戰(zhàn)略合作，整合優(yōu)勢(shì)資源，攻克多項(xiàng)技術(shù)難題，為進(jìn)一步的發(fā)展奠定堅(jiān)實(shí)基礎(chǔ)。

湖南泰德航空始終堅(jiān)持創(chuàng)新，建立健全供應(yīng)鏈和銷售服務(wù)體系、堅(jiān)持質(zhì)量管理的目標(biāo)，不斷提高自身核心競爭優(yōu)勢(shì)，為客戶提供更經(jīng)濟(jì)、更高效的飛行器動(dòng)力、潤滑、冷卻系統(tǒng)、測(cè)試系統(tǒng)等解決方案。
