模擬到數字轉換器（ADC）是現代電子系統中連接現實世界與數字處理的核心橋梁。無論是傳感器數據采集、音頻處理，還是通信系統，ADC都將連續變化的模擬信號精確轉化為離散的數字量，為后續處理提供基礎。本文將系統性地講解ADC的工作原理、關鍵參數、常見類型及實際應用技巧，幫助工程師全面掌握其設計與選型方法。

一、概述

ADC，模擬到數字轉換器（Analog-to-Digital Converter）,它是一種電子設備或模塊,用于將連續變化的模擬信號轉換為離散的數字信號，以便數字系統能夠?qū)ζ溥M行處理和分析。

關于 ADC 的常見指標有兩個：

一個是電壓輸入范圍，一個是分辨率；

對某一個確定的模組型號來說，其 ADC 分辨率指標是固定的（目前主流模組都是 12bit），但電壓輸入范圍可能在不同條件上會有所調整，比如 Air780Exx 系列、Air8000 系列等；

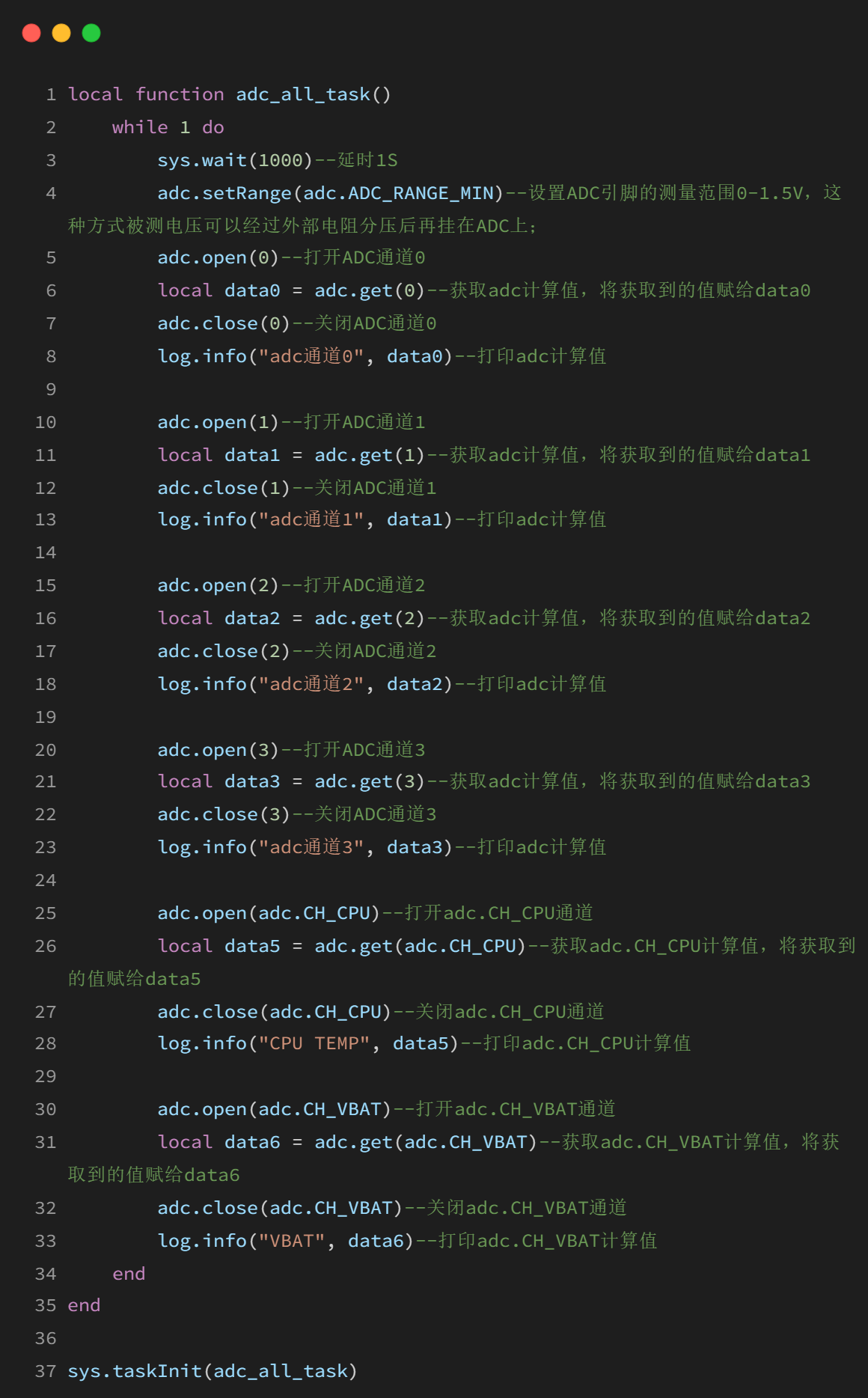

二、核心示例

1、核心示例是指：使用本庫文件提供的核心 API，開發的基礎業務邏輯的演示代碼；

2、核心示例的作用是：幫助開發者快速理解如何使用本庫，所以核心示例的邏輯都比較簡單；

三、常量詳解

核心庫常量，顧名思義是由 LuatOS 內核固件中定義的、不可重新賦值或修改的固定值，在腳本代碼中不需要聲明，可直接調用；

每個常量對應的常量取值僅做日志打印時查詢使用，不要將這個常量取值用做具體的業務邏輯判斷，因為LuatOS內核固件可能會變更每個常量對應的常量取值；

如果用做具體的業務邏輯判斷，一旦常量取值發生改變，業務邏輯就會出錯；

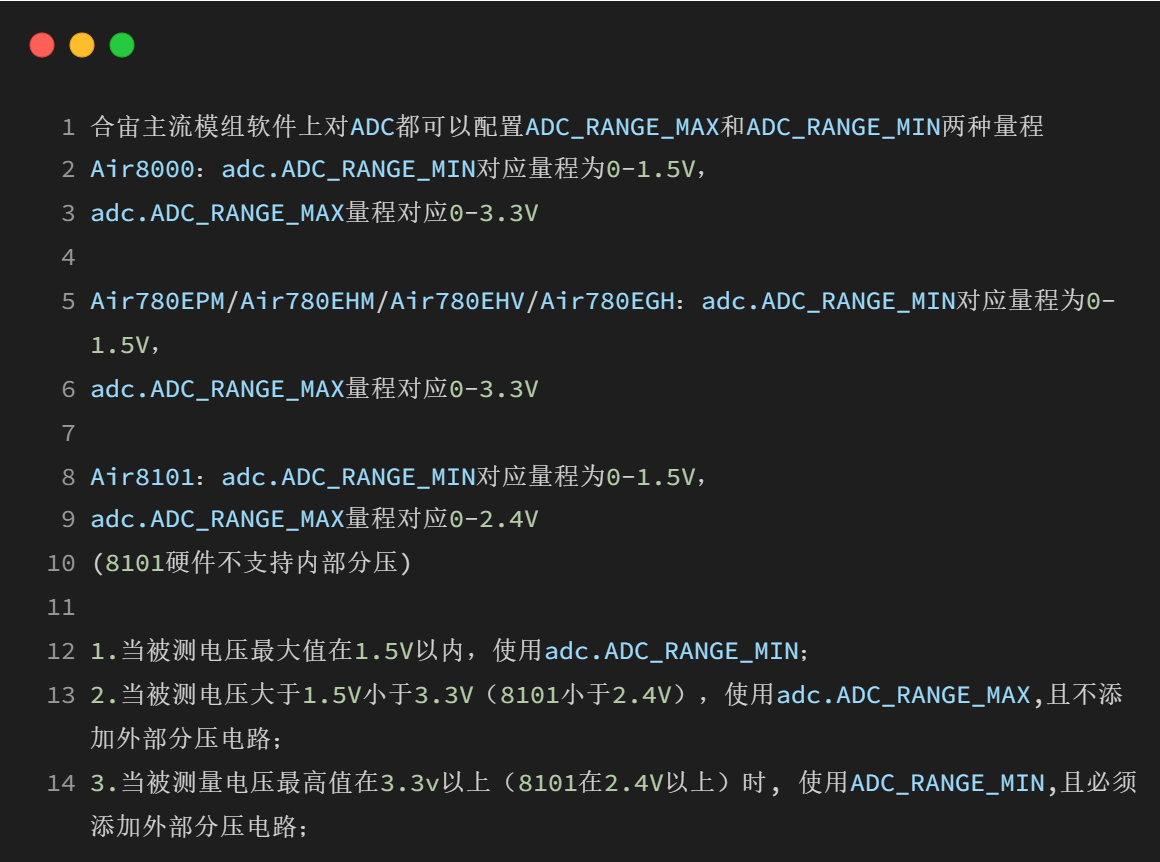

模組的 adc 量程一些說明：

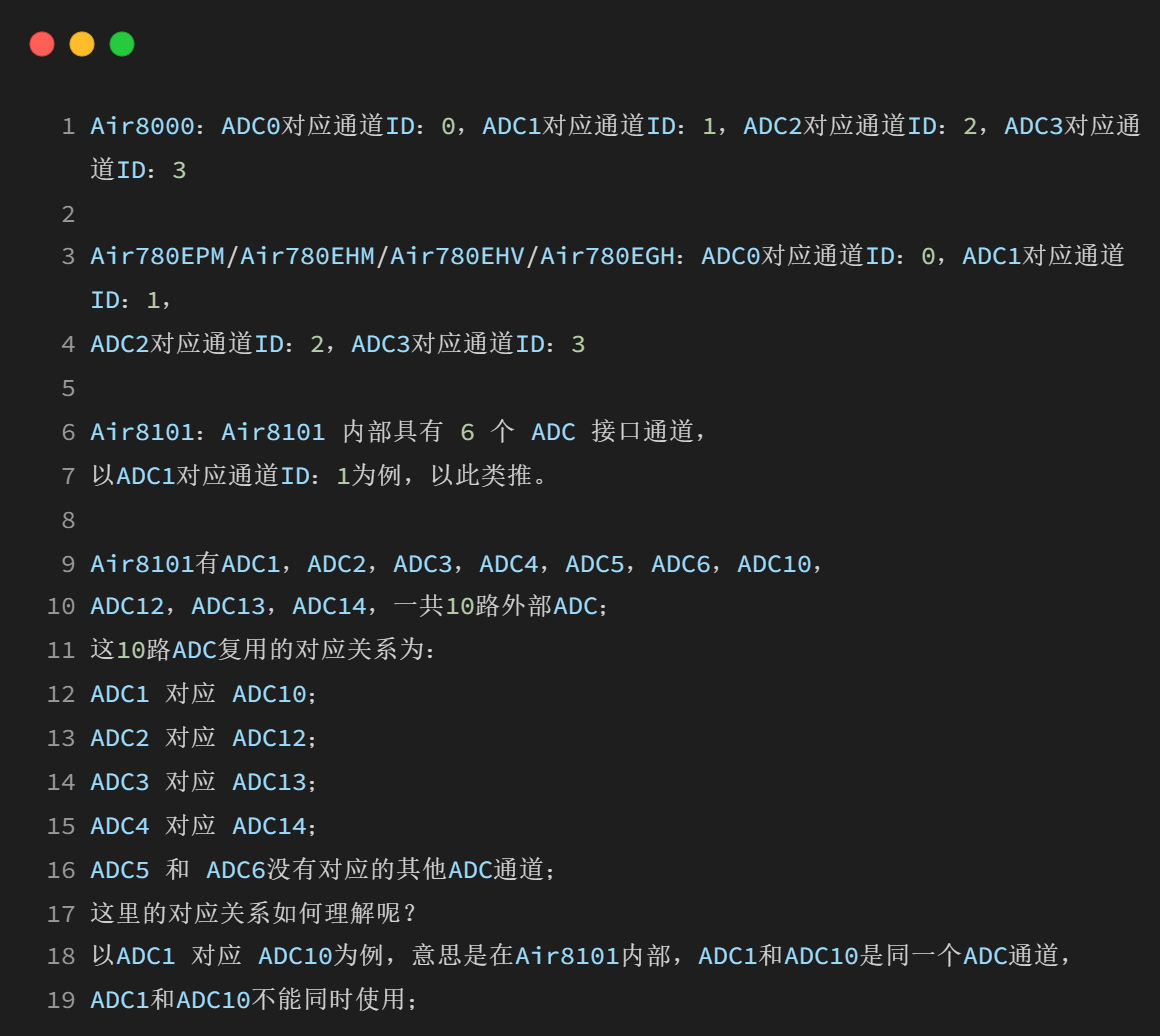

模組的 adc id 的一些說明：

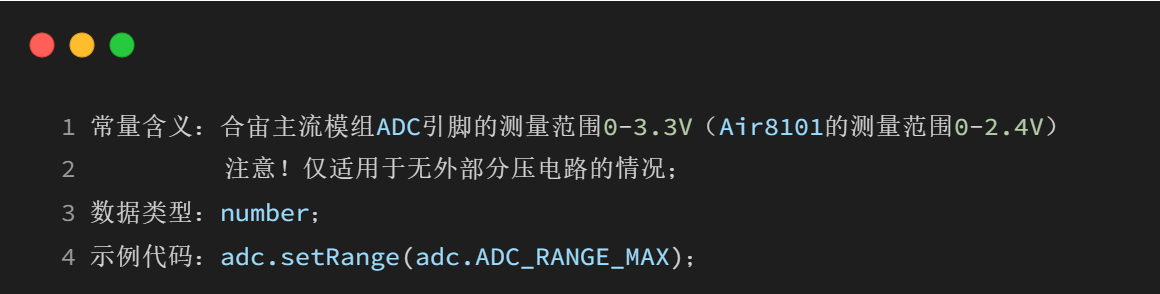

adc.ADC_RANGE_MAX

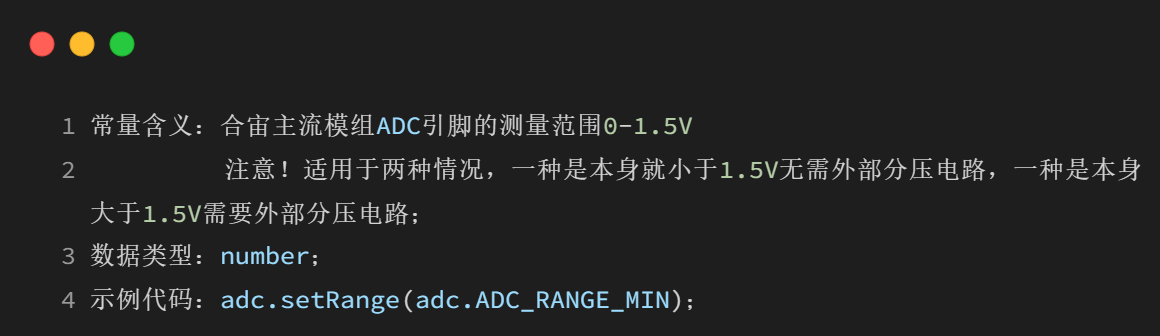

adc.ADC_RANGE_MIN

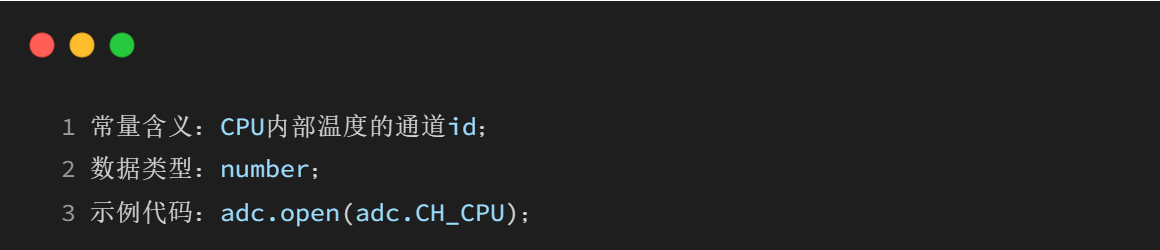

adc.CH_CPU

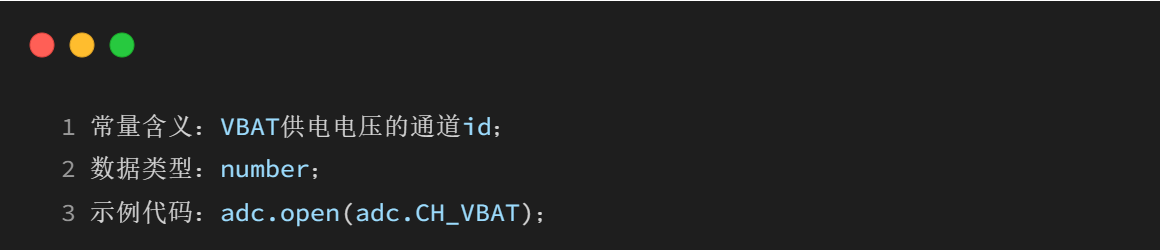

adc.CH_VBAT

四、函數詳解

adc.open(id)

功能

打開 adc 通道

參數

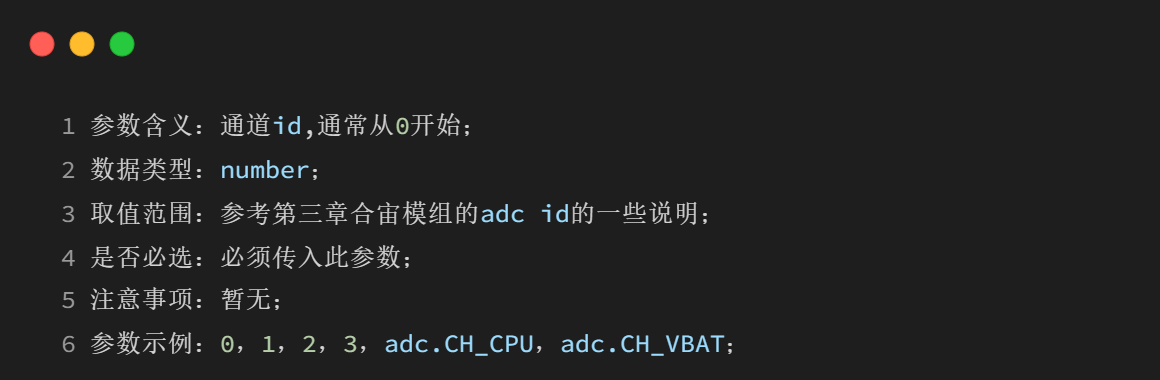

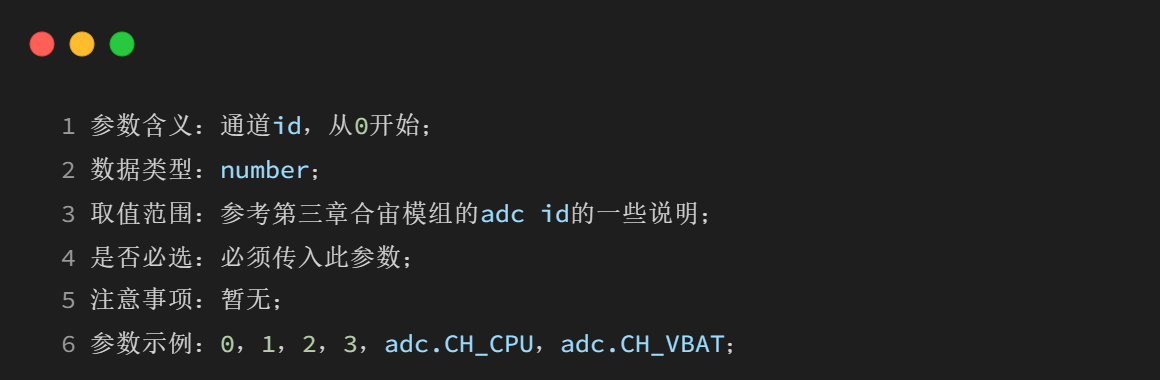

id

返回值

local result = adc.open(id)

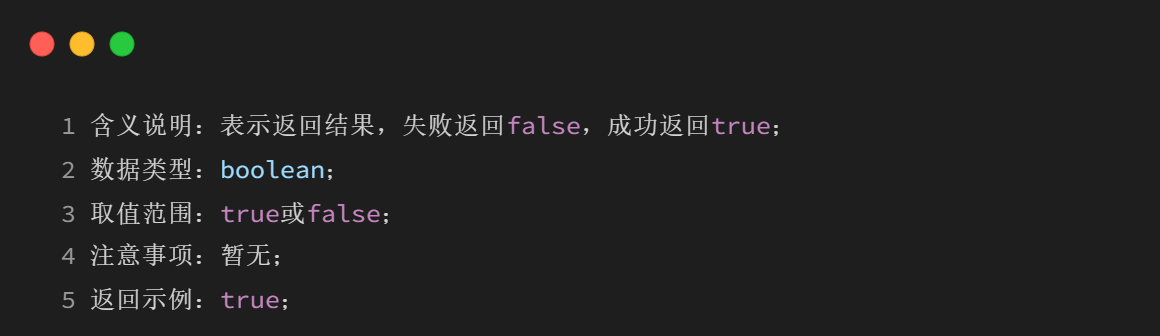

result

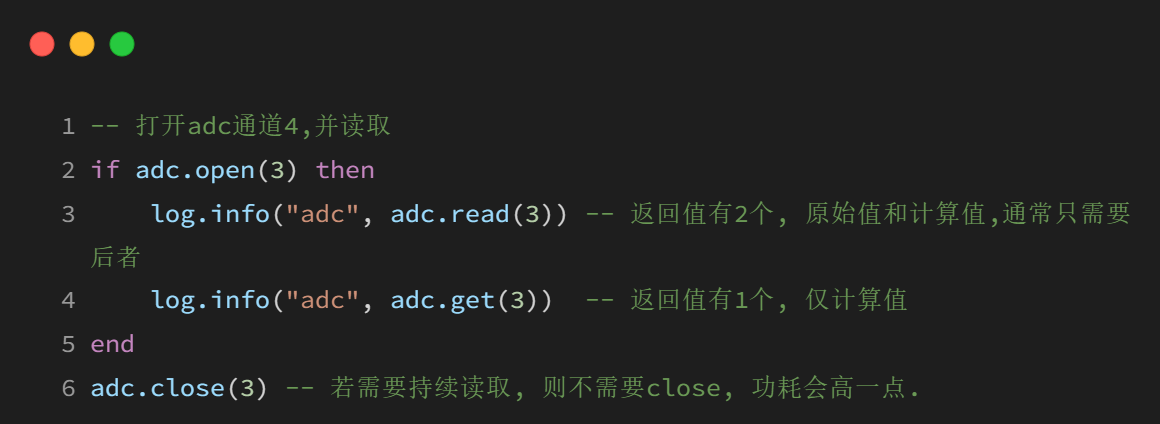

示例

adc.setRange(range)

功能

設置 ADC 的測量范圍，設置分壓(adc.setRange)要在 adc.open 之前設置，否則無效!!

參數

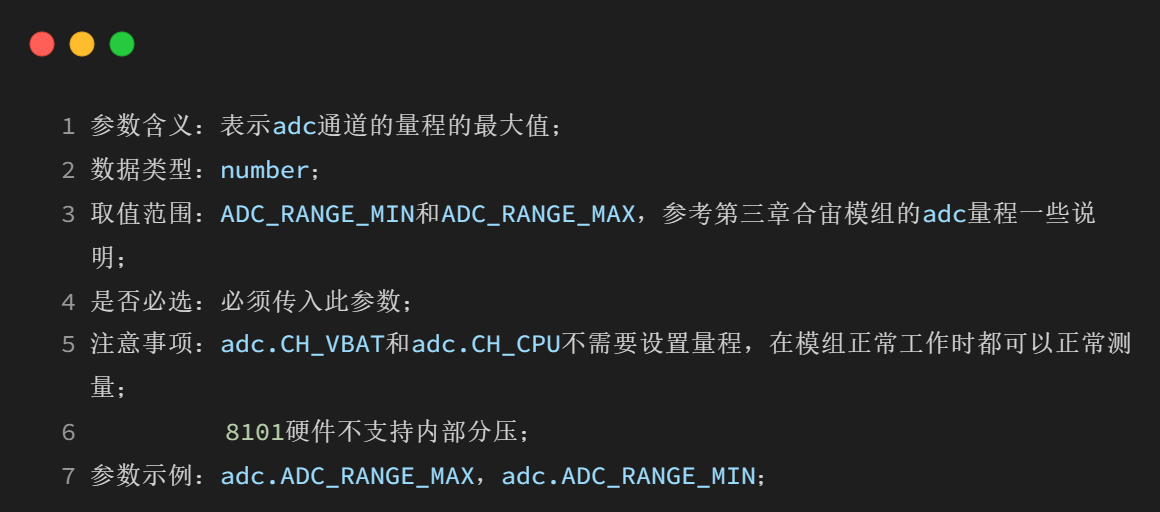

range

返回值

nil

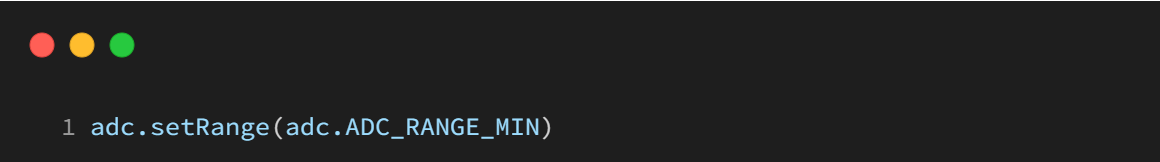

示例

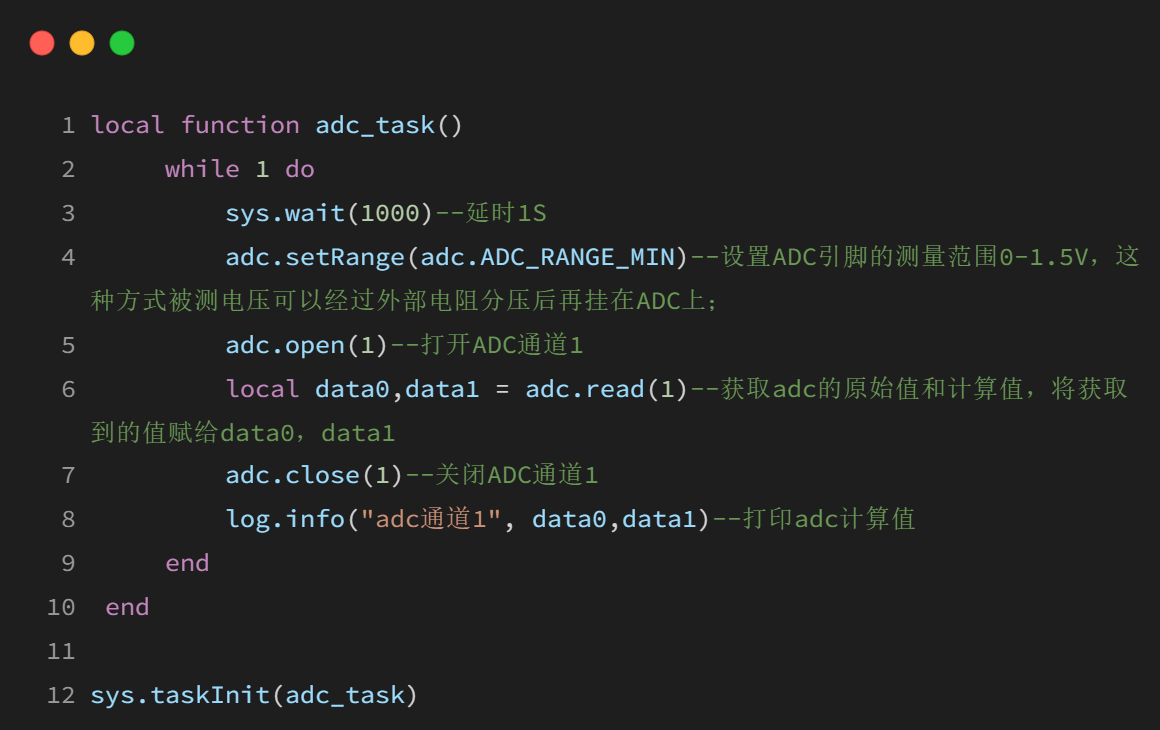

adc.read(id)

功能

讀取 adc 通道計算值

參數

id

返回值

local data0，data1 = adc.read(id)

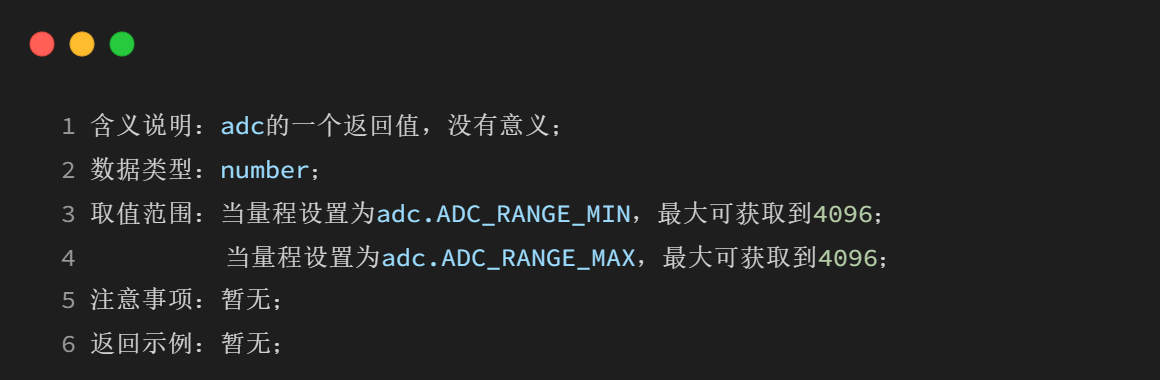

data0

data1

示例

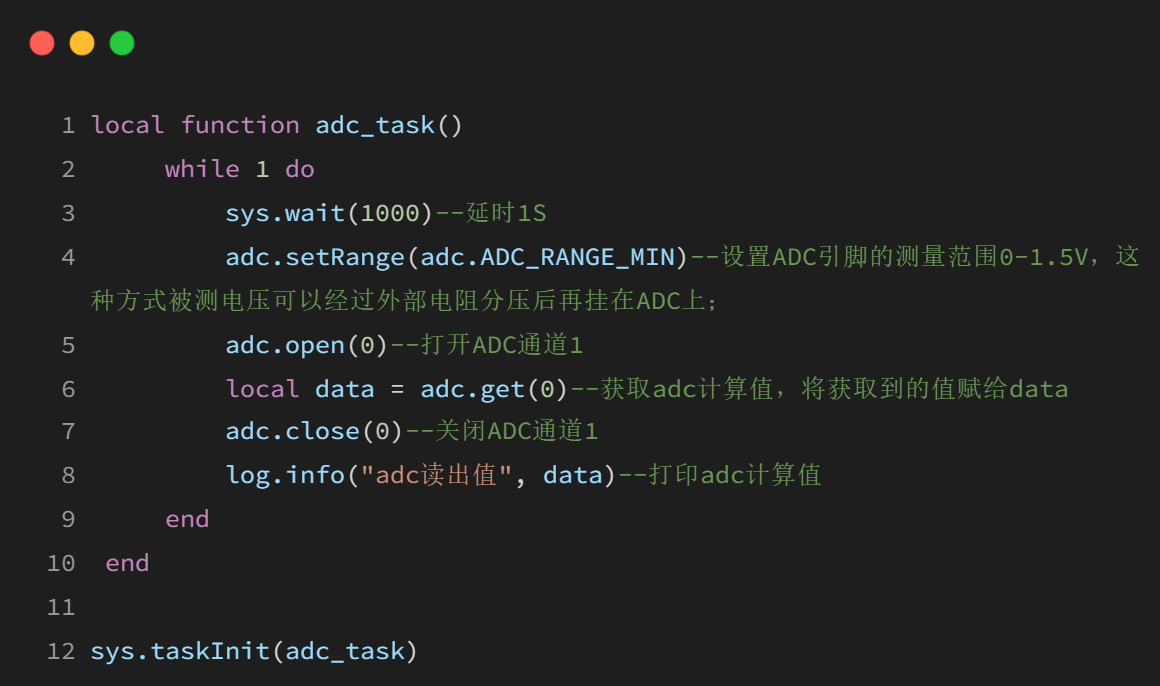

adc.get(id)

功能

獲取 adc 計算值

參數

id

返回值

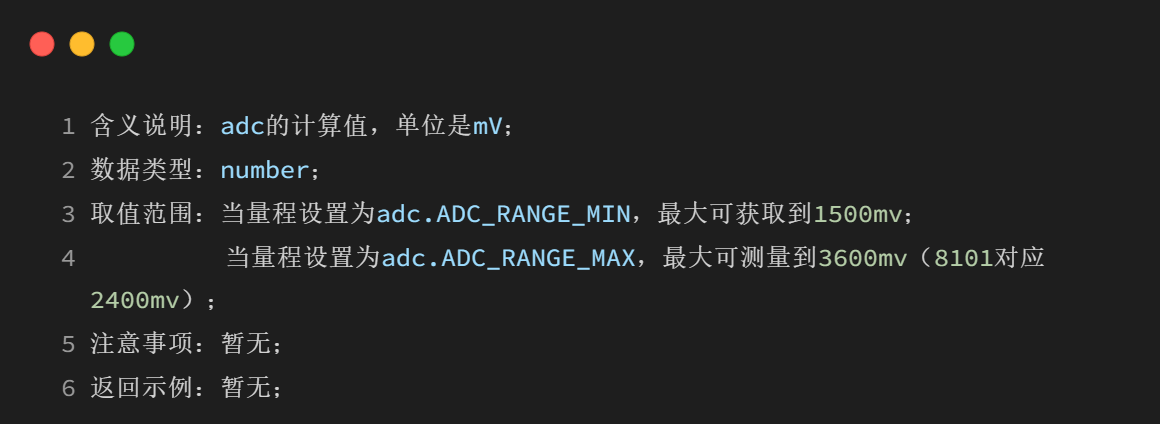

local data = adc.get(id)

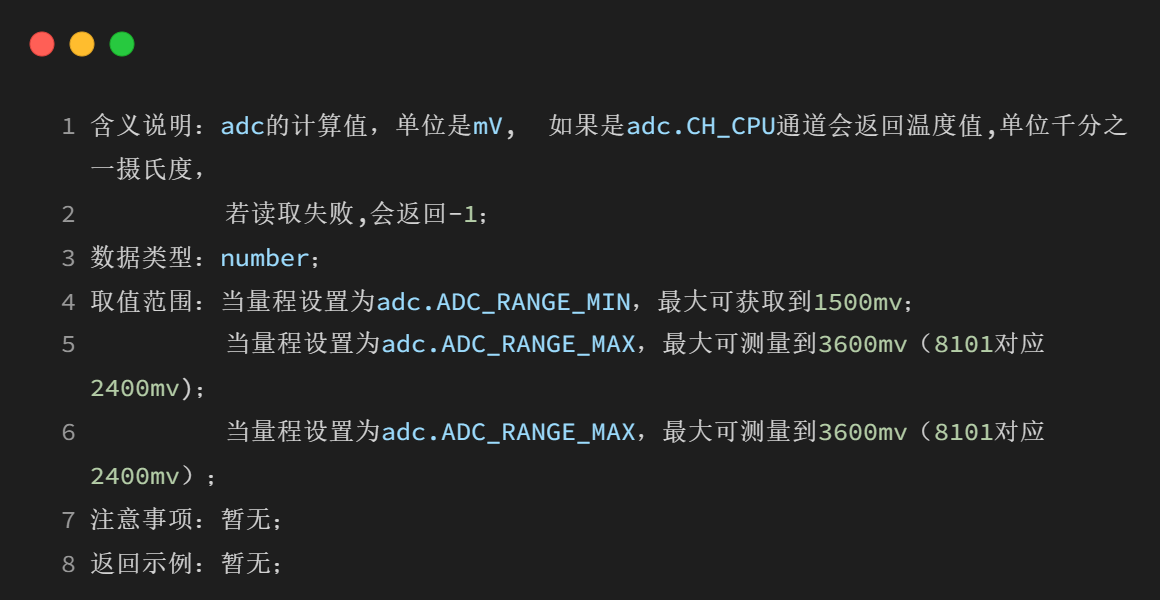

data

示例

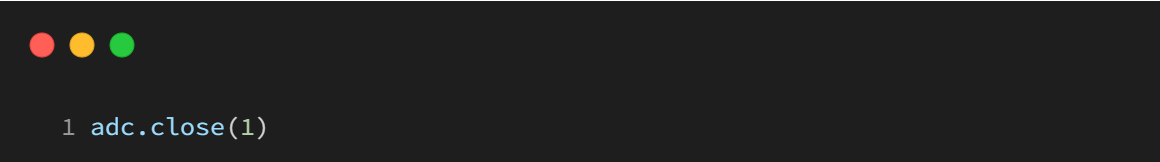

adc.close(id)

功能

關閉 adc 通道

若需要持續讀取, 則不需要 close, ADC 工作時的功耗大概是 400uA 左右；

若不需要持續讀取，則需要 close，否則 ADC 通道將浪費至少 400uA 左右；

參數

id

返回值

nil

示例

五、產品支持說明

支持 LuatOS 開發的所有產品都支持 adc 核心庫。

今天的內容就分享到這里了~
