圣邦微電子推出SGM42214xQ，一款適用于12V汽車應用，帶開漏數字輸出（Version A）或模擬電流檢測（Version B）的四通道高邊驅動器。該器件可應用于多通道LED及燈泡驅動、高邊繼電器、電磁閥驅動、子模塊多通道高邊驅動、PLC數字輸出驅動等多種場景。

SGM42214xQ是一款通過AEC-Q100 Grade 1認證的高邊驅動器，專為各類汽車應用設計。器件可在-40℃至+125℃的嚴苛溫度范圍內穩定工作，完全滿足汽車電子對高可靠性的要求。

在電氣特性方面，SGM42214xQ支持4.5V至36V的寬電源電壓范圍，每通道典型導通電阻為150mΩ，關斷態靜態電流低至0.5μA。器件A版本集成了開漏數字狀態輸出，可通過通道對應的狀態反饋引腳（nSTx）實時反饋通道的故障狀態；B版本內置了330倍的電流檢測增益，可通過電流檢測輸出引腳（CS）實時監測負載電流狀態。當檢測到過流、過溫或負載開路等異常情況時，電流檢測引腳會立即輸出故障信號。

該驅動器通常用于子模塊多通道高側開關和多路繼電器、電磁閥控制，負載的另一端連接至地（GND）。內置的智能保護功能包括：可編程的限流保護配置，支持閂鎖或自動重啟模式的熱關斷保護。產品經過嚴格的三溫（-40℃、+25℃、+125℃）測試，路測項目主要包括阻性負載持續帶載能力、容性負載快速啟動能力、感性負載關斷負壓鉗位以及退磁耗散能量EAS等項目；診斷保護方面，完成了負載開路、失電失地、低壓短路、PWM重復開關短路、熱插拔短路等測試項。此外，SGM42214xQ符合AEC-Q100-012要求，已通過低溫環境下長脈沖100萬次短路可靠性實驗。

SGM42214xQ采用符合環保理念的TSSOP-28（Exposed Pad）綠色封裝，其四通道架構可提供單通道2.5A或4通道每通道1.5A的連續電流驅動能力。器件還集成了完善的保護機制，包括負載開路檢測、短路至地保護、負電壓鉗位等，并特別針對汽車電子環境設計了系統級保護功能，如電源異常處理（欠壓關斷/過壓鉗位）、接地丟失保護以及電池斷電保護。器件兼容3V/5V邏輯電平輸入，可靈活適配各類汽車電子控制系統，是滿足嚴苛汽車應用要求的理想解決方案。

圖1 SGM42214xQ典型應用電路

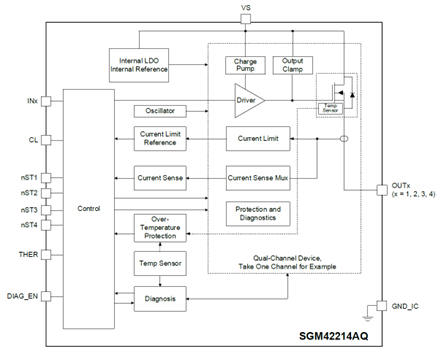

圖2 SGM42214xQ功能框圖

圣邦微電子汽車級驅動產品系列

圣邦微電子提供完整的高邊與低邊驅動器產品組合，以滿足汽車電子系統多樣化的負載驅動需求。

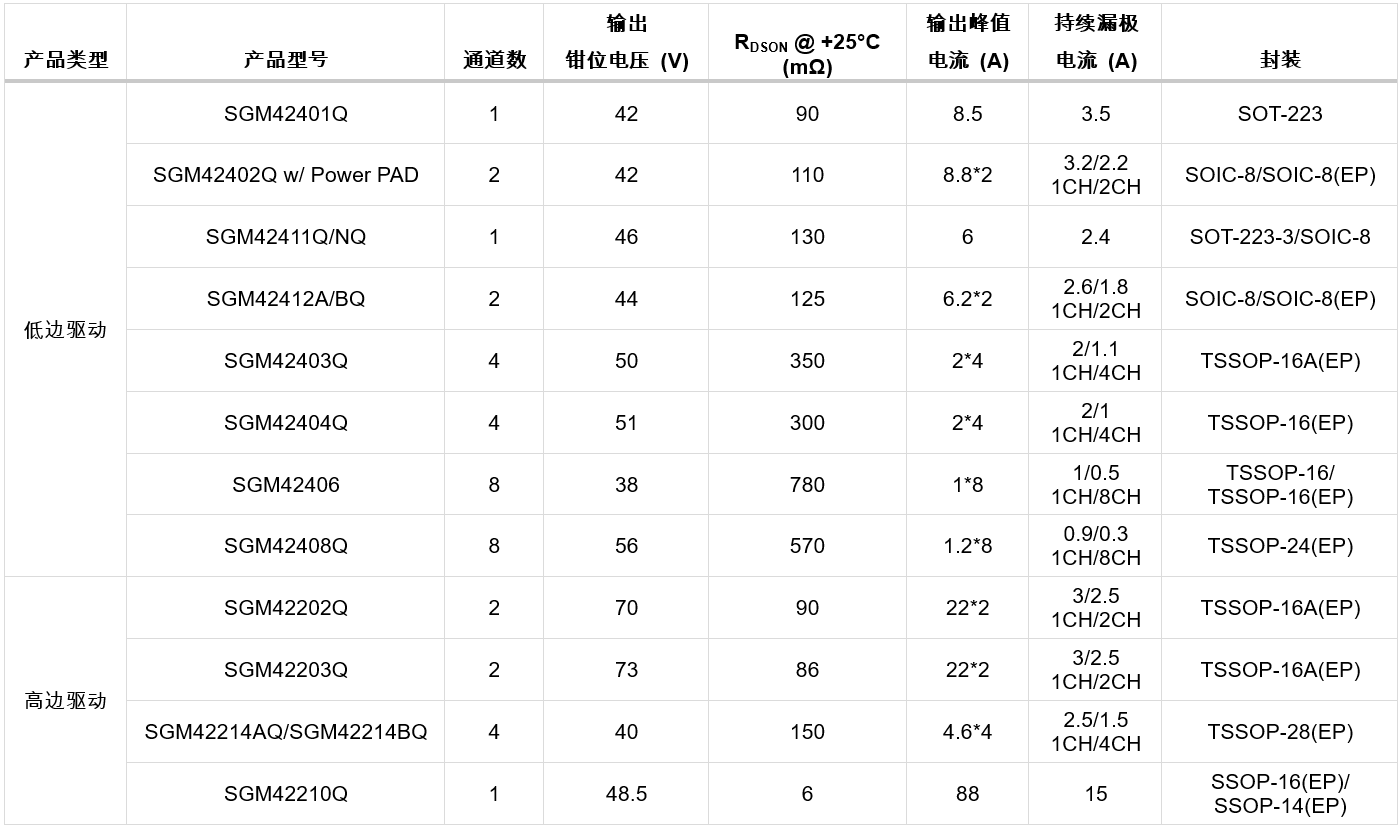

表1 圣邦微電子已推出高低邊驅動產品一覽

關于圣邦微電子

圣邦微電子（北京）股份有限公司（股票代碼300661）作為高性能、高品質綜合模擬集成電路供應商，產品覆蓋信號鏈、電源管理、傳感器及存儲器等領域。公司擁有38大類近7,000款可銷售型號，為工業與能源、汽車、網絡與計算和消費電子等領域提供各類模擬及混合信號創新解決方案。
