今天，正運動小助手給大家分享一下強實時運動控制內核MotionRT750下PC上位機的EtherCAT總線初始化。

PC上位機EtherCAT總線的初始化方式主要分為兩種：純上位機初始化和下載BASIC腳本初始化。上節課程給大家講解了如何通過純上位機的方法來實現PC上位機EtherCAT總線初始化【詳情點擊→PC強實時運動控制(一):C#的EtherCAT總線初始化(上)】。

本文將詳細講解如何通過使用ZMotionTools工具配置得到的ZAR文件來進行EtherCAT總線初始化。

這里所說的EtherCAT總線初始化，是指正運動的控制器作為主站和EtherCAT的驅動器等從站建立正常通訊，并把各個驅動器映射到控制器的對應軸上的過程。（默認第一個驅動器是0軸，第二個驅動器是1軸，以此類推）

1.脈沖步進驅動器
脈沖步進驅動器一般上電即可使能，把控制器對應軸的軸類型設置成1或者7，然后就可以發送運動指令去控制了。

2.脈沖伺服驅動器
脈沖伺服驅動器的使能操作，通常是將控制器的輸出口連接至驅動器對應的使能口，再由控制器通過控制對應輸出口的開關狀態來實現脈沖伺服驅動器的使能；使能后把控制器對應軸的軸類型設置成4，然后就可以發送運動指令去控制了。

3.總線驅動器
總線驅動器相對復雜一點，需先由控制器執行總線初始化程序后控制器和驅動器通訊上，總線驅動器的使能可以通過ZAux_Direct_SetAxisEnable接口去控制，總線驅動器跑位置模式時，軸類型設置成65，就可以發送運動指令去控制了。

一.全國產強實時運動控制內核MotionRT750

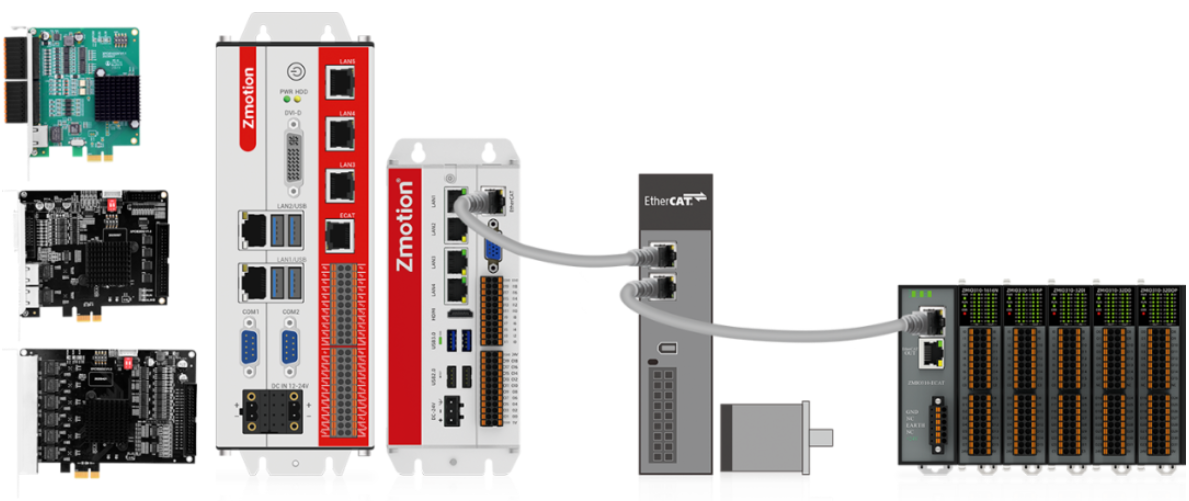

MotionRT750是正運動技術首家自主自研的

x86架構Windows系統或Linux系統下獨占確定CPU的強實時運動控制內核。

該方案采用獨占確定CPU內核技術實現超強性能的強實時運動控制。它將核心的運動控制、機器人算法、數控（CNC）及機器視覺等強實時的任務，集中運行在1-2個專用CPU核上。與此同時，其余CPU核則專注于處理Windows/Linux相關的非實時任務。

此外集成MotionRT750 Runtime實時層與操作系統非實時層，并利用高速共享內存進行數據交互，顯著提升了運動控制與上層應用間的通信效率及函數執行速度，最終實現更穩定、更高效的智能裝備控制，確保了運動控制任務的絕對實時性與系統穩定性，特別適用于半導體、電子裝備等高速高精的應用場合。

MotionRT750應用優勢：

1.跨平臺兼容性：支持Windows/Linux系統，適配不同等級CPU。

2.開發靈活性：提供多語言編程接口，便于二次開發與功能定制。

3.實時性提升：通過CPU內核獨占機制與高效LOCAL接口，實現2-3us指令交互周期，較傳統PCI/PCIe方案提速近20倍。

4.擴展能力強化：多卡多EtherCAT通道架構支持254軸運動控制及500us EtherCAT周期。

5.系統穩定性：32軸125us EtherCAT冗余架構消除單點故障風險，保障連續生產。

6.安全可靠性：不懼Windows系統崩潰影響，藍屏?xí)r仍可維持急停與安全停機功能有效，確保產線安全運行。

7.功能擴展性：實時內核支持C語言程序開發，方便功能拓展與實時代碼提升效率。

MotionRT750視頻介紹可點擊→正運動強實時運動控制內核MotionRT750。

更多關于MotionRT750的詳情介紹與使用點擊→強實時運動控制內核MotionRT750(一)：驅動安裝、內核配置與使用。

二.C#語言進行項目開發

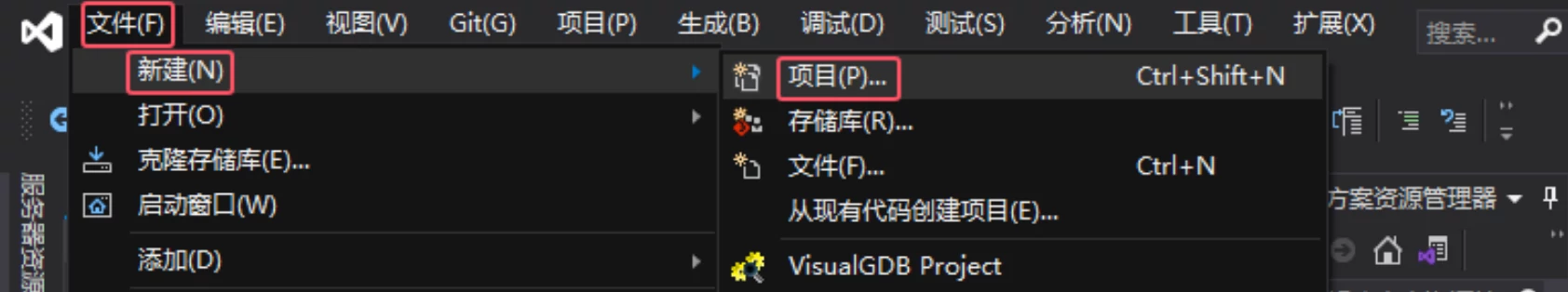

1.在VS2019菜單“文件”→“新建”→“項目”，啟動創建項目向?qū)А?/p>

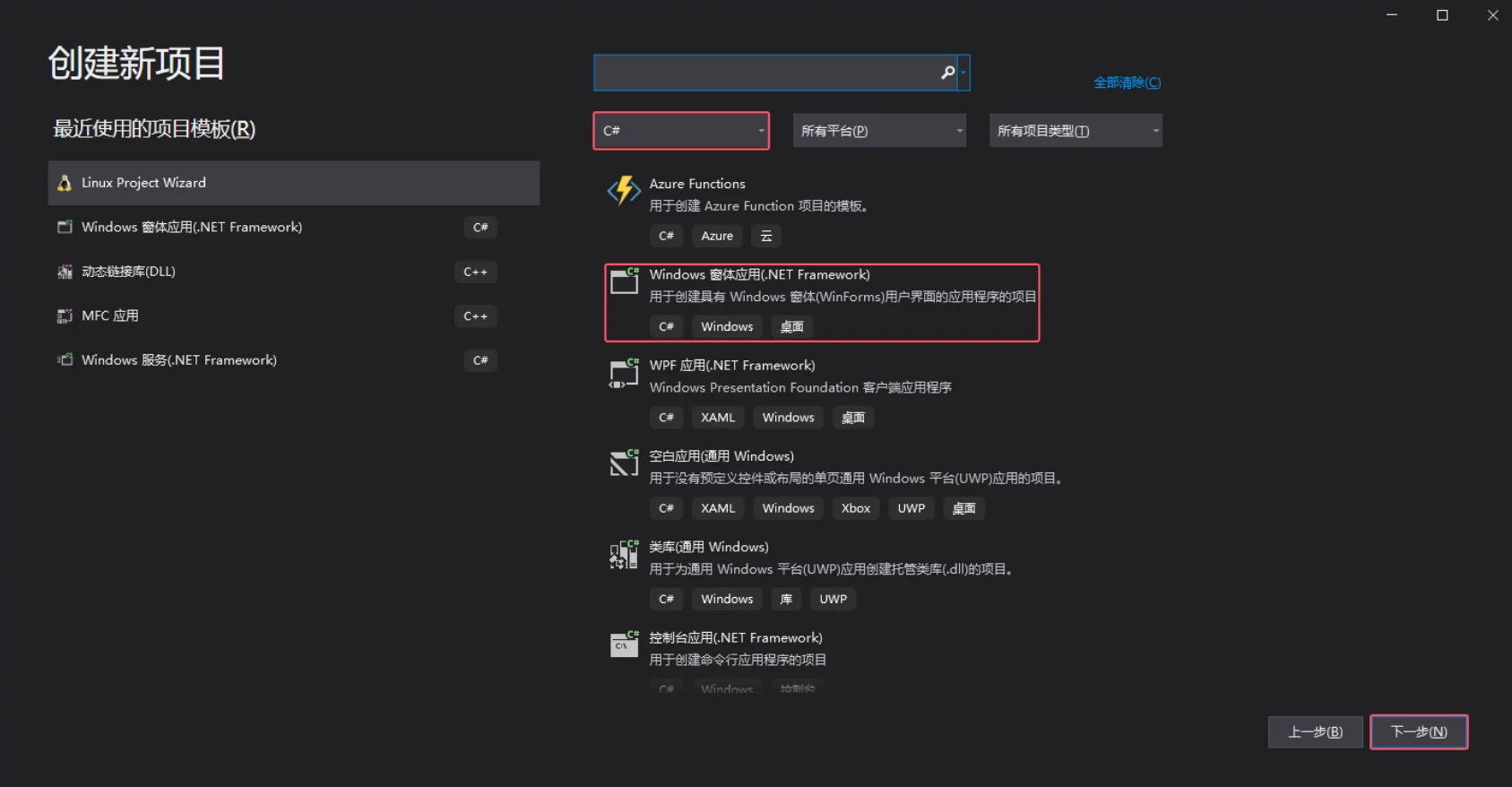

2.選擇開發語言為“C#”和Windows窗體應用程序，點擊下一步。

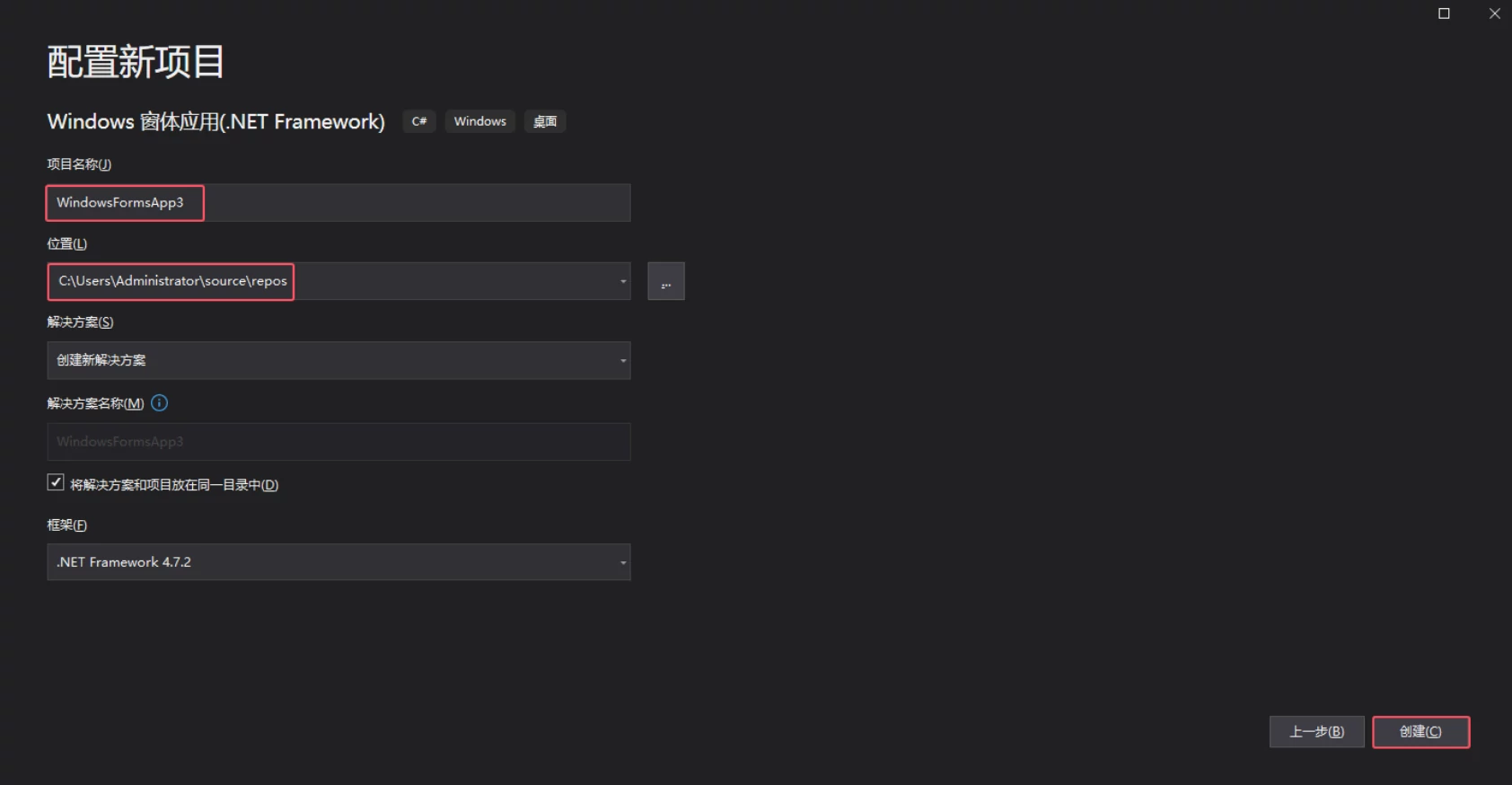

3.配置好項目名稱和位置，以及相應框架，點擊創建。

4.找到廠家提供的光盤資料里面的C#函數庫，路徑如下（64位庫為例）。

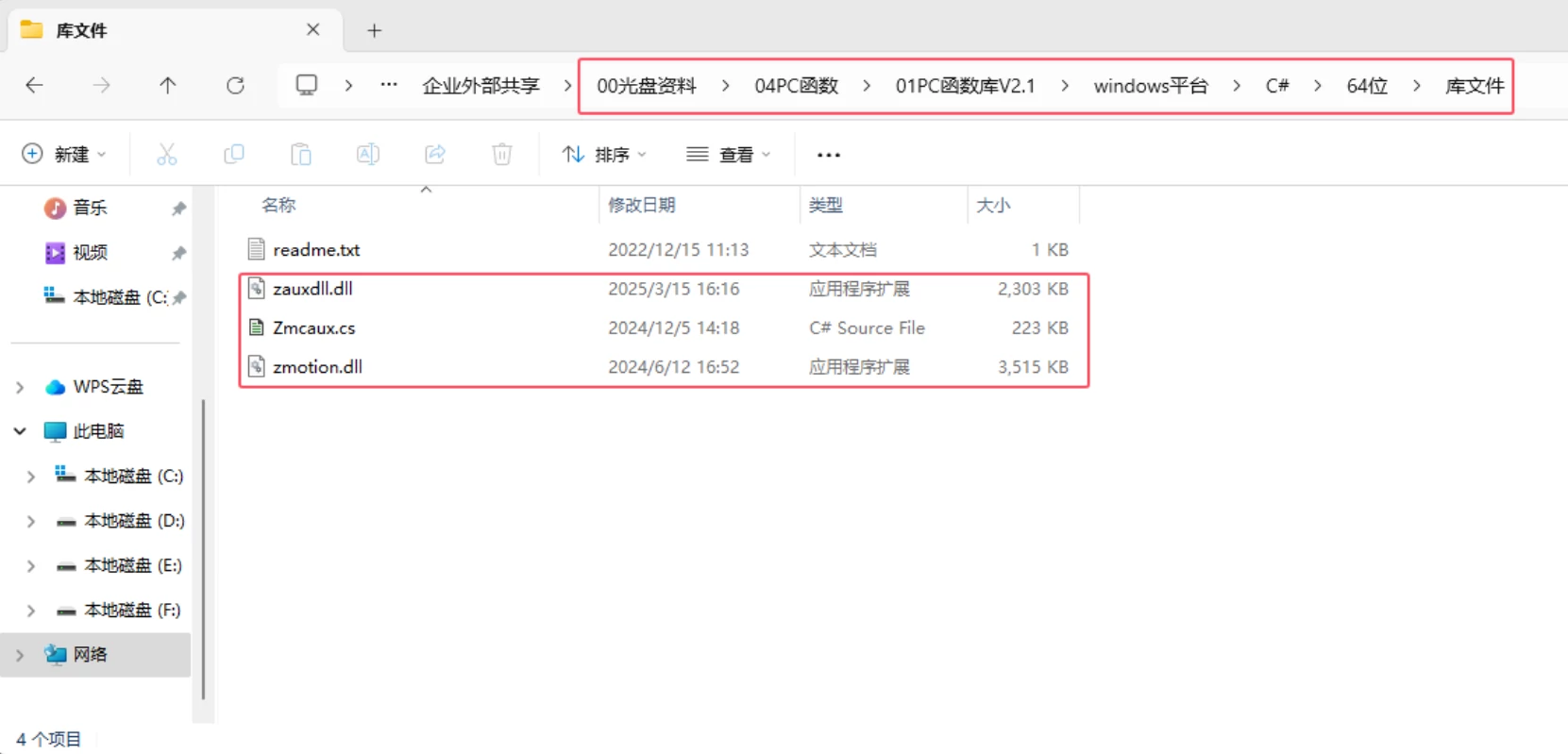

進入廠商提供的光盤資料，找到zauxdll.dll，zmotion.dll和Zmcaux.cs這三個庫文件。庫文件路徑：【00光盤資料】→【04PC函數】→【01PC函數庫V2.1】→【W(wǎng)indows平臺】→【C#】→【64位】→【庫文件】。

5.將廠商提供的C#的庫文件以及相關文件復制到新建的項目中。

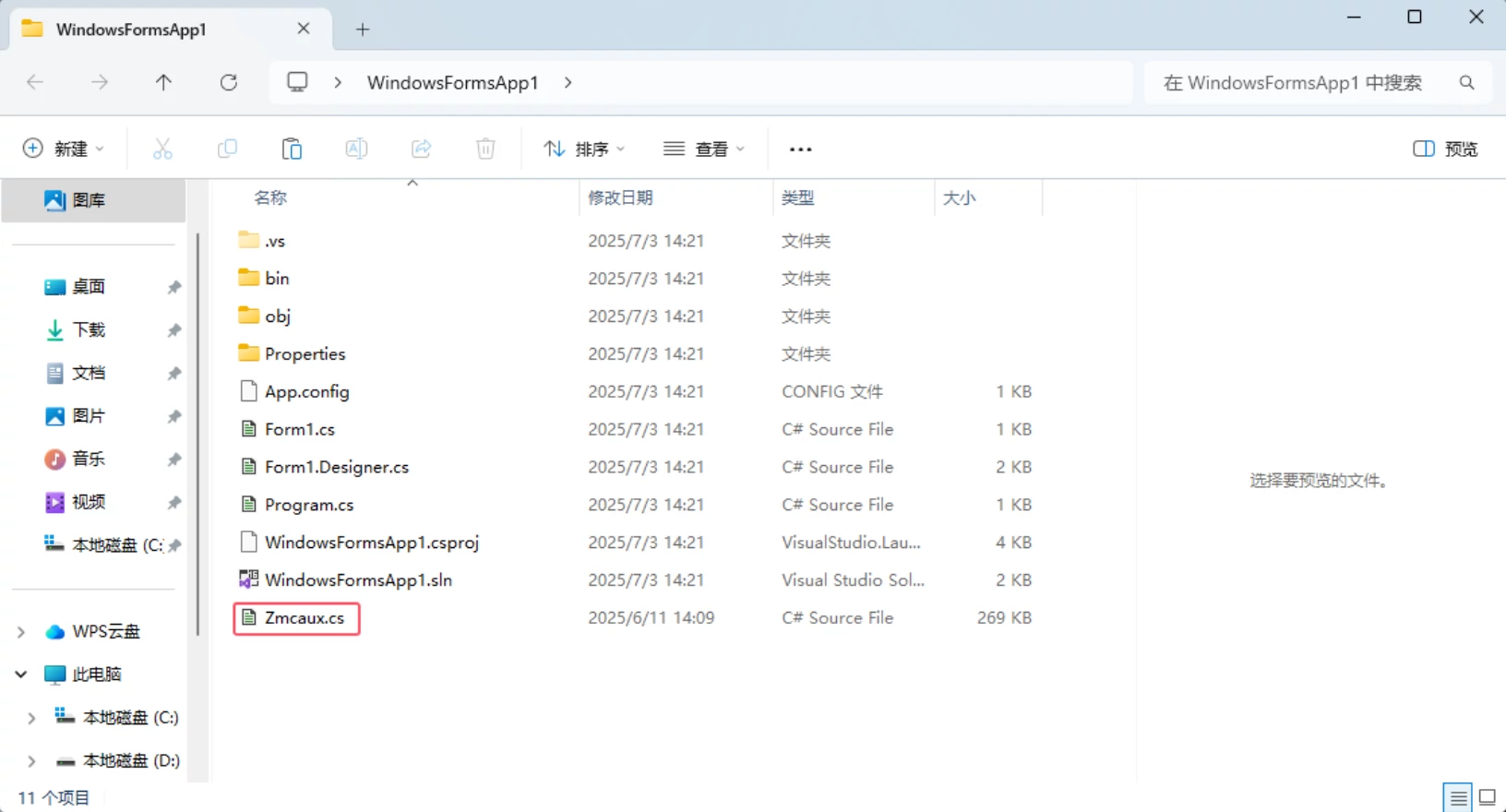

（1）將zmcaux.cs文件復制到新建的項目里面中。

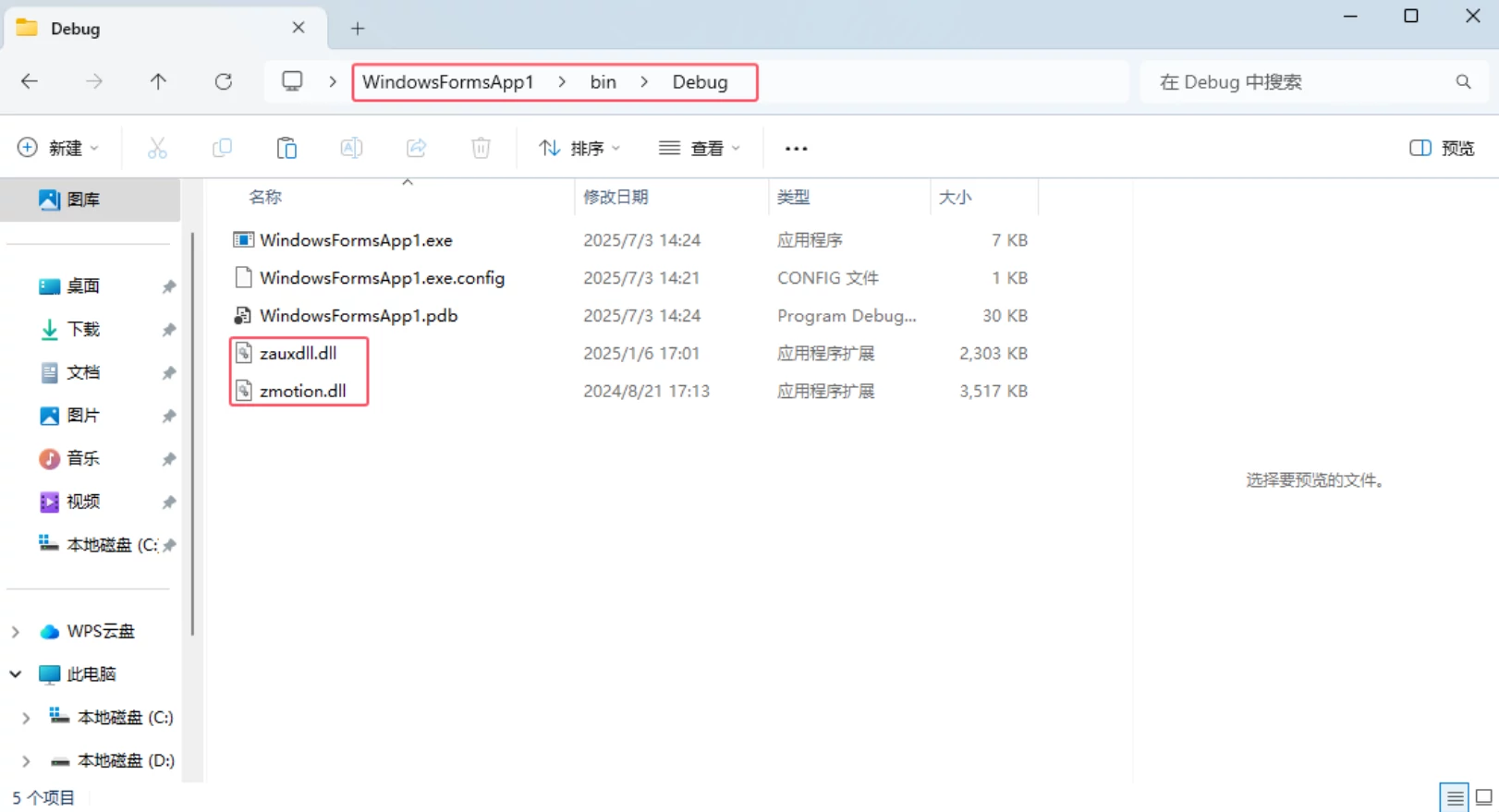

（2）將zauxdll.dll和zmotion.dll文件放入bindebug文件夾中。

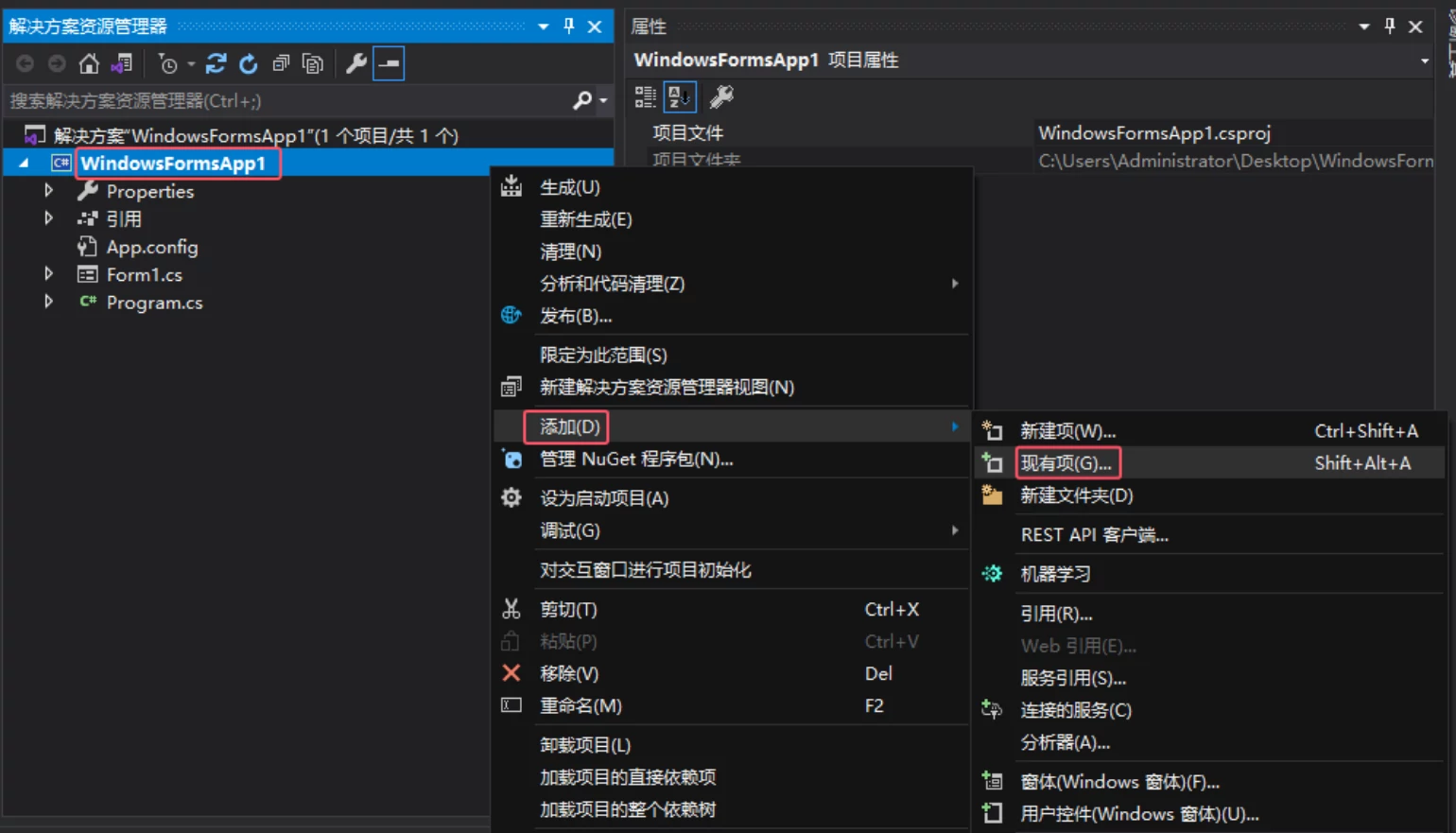

（3）將Zmcaux.cs文件添加進項目中。右鍵項目名稱，選擇添加，再選擇現有項，選擇Zmcaux.cs文件。

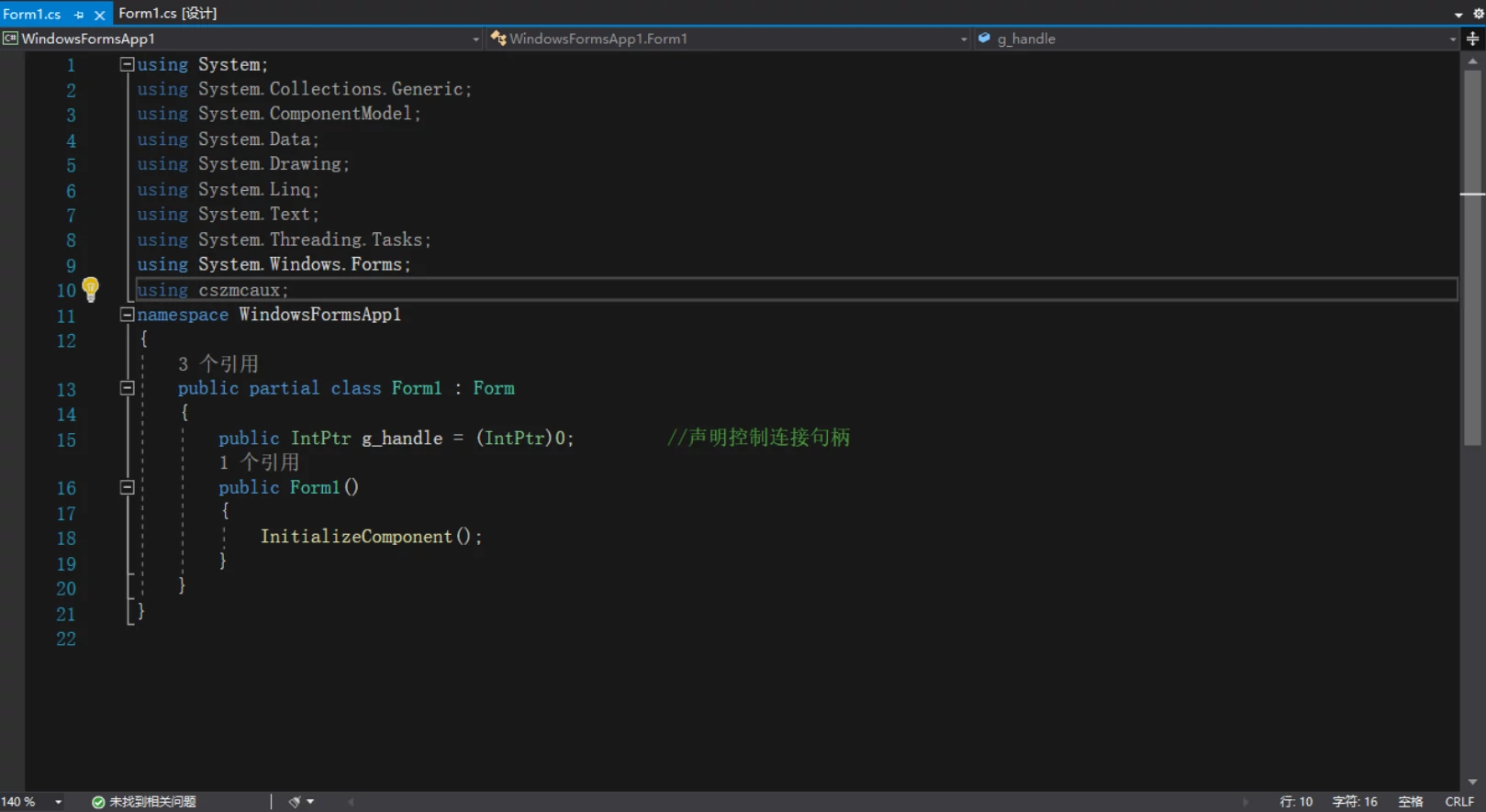

6.雙擊Form1.cs里面的Form1，出現代碼編輯界面，在文件開頭寫入using cszmcaux，并聲明控制器句柄g_handle。

7.至此，項目新建完成，可進行C#項目開發。

三.PC函數介紹

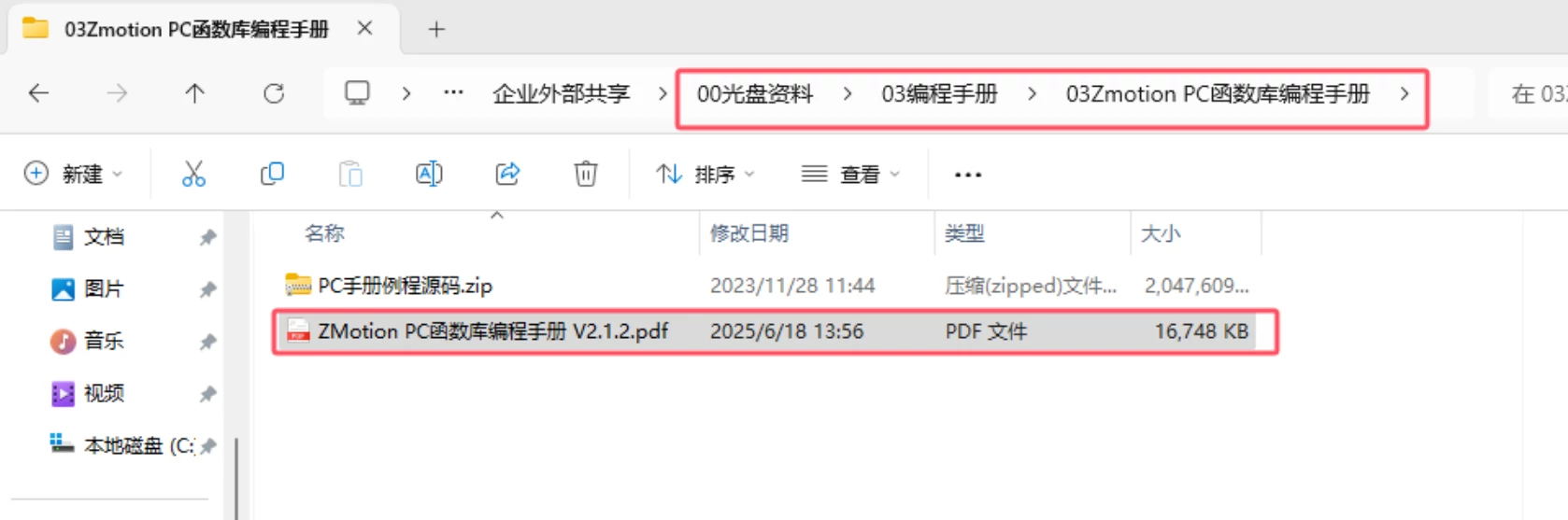

PC函數手冊可在光盤資料獲取，具體路徑如下：“00光盤資料3編程手冊3ZMotion PC函數庫編程手冊”。

四.使用ZMotionTools工具配置并生成ZAR文件

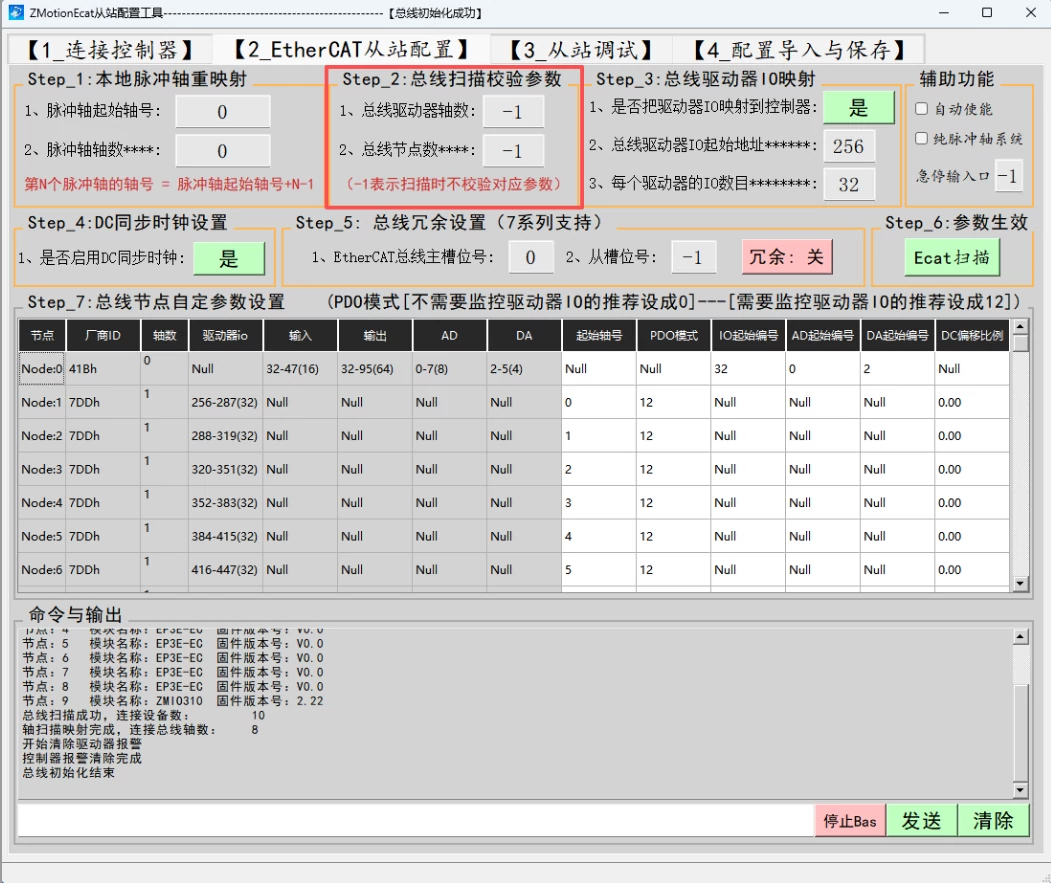

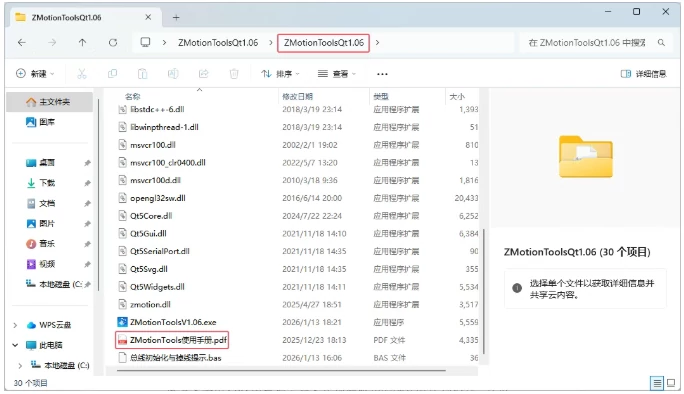

在ZMotionToolsQT文件中找到使用手冊，參考《ZMotionTools使用手冊.pdf》進行調試工作，當總線初始化正常且無差錯，手動調試和回零動作均正常后，便可導出ZAR文件給上位機軟件工程師使用。

五.總線初始化的ZAR文件導出步驟

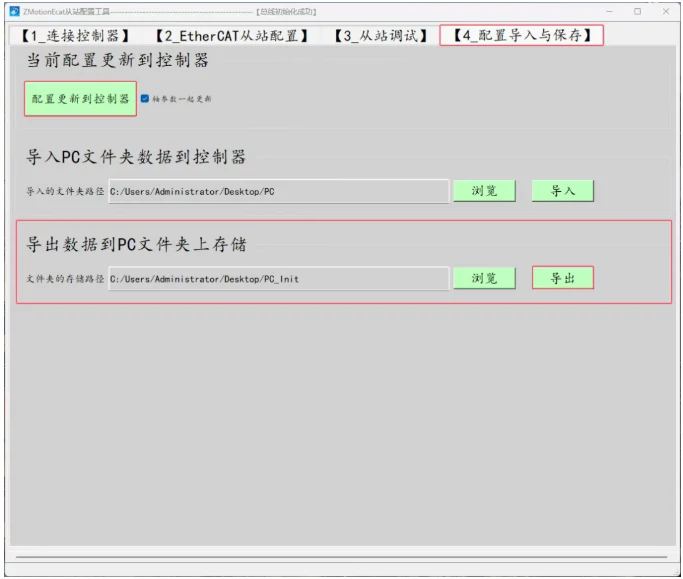

點擊【4_配置導入與保存】進入保存界面，再點擊【配置更新到控制器】后，先瀏覽導出文件路徑(存儲文件路徑不要有中文)，再點擊【導出】，等待提示文件導出成功。

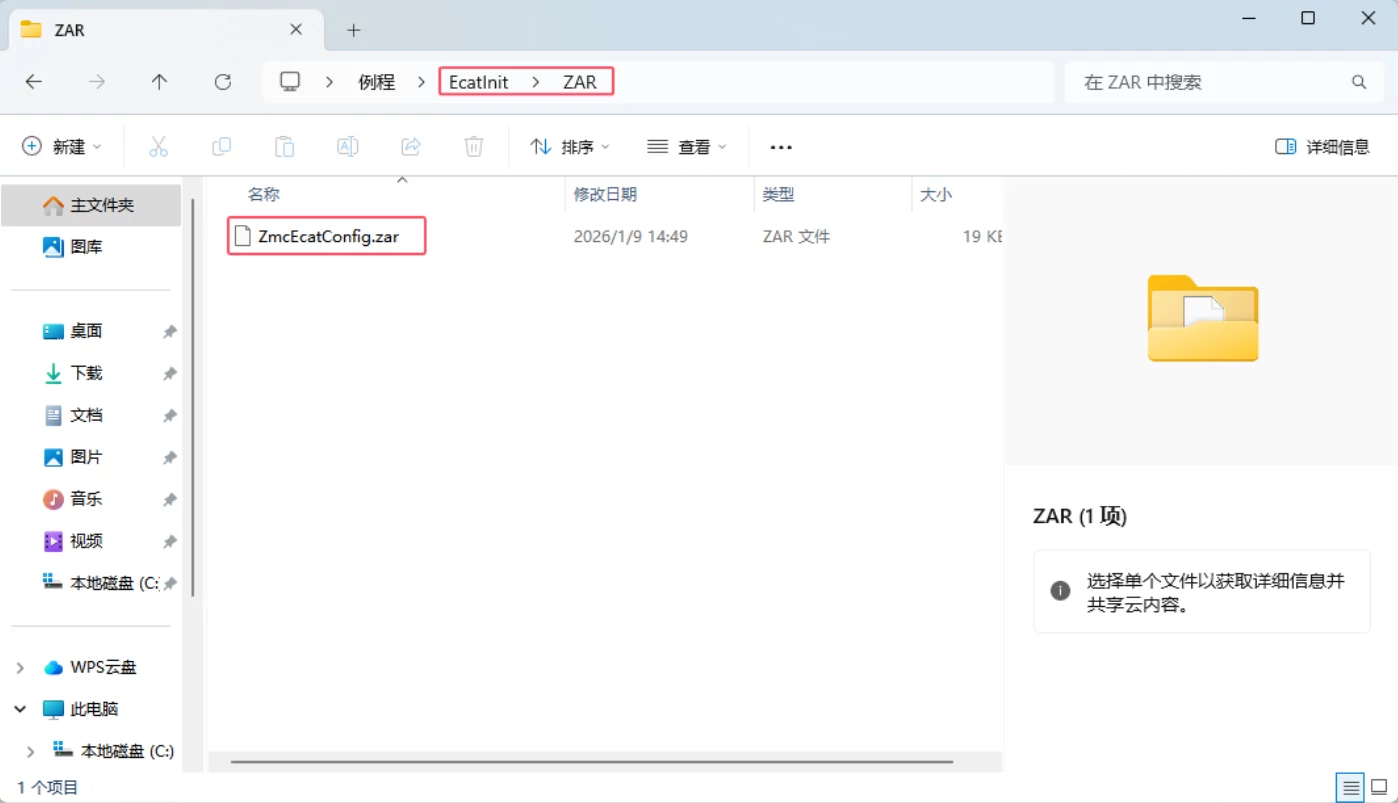

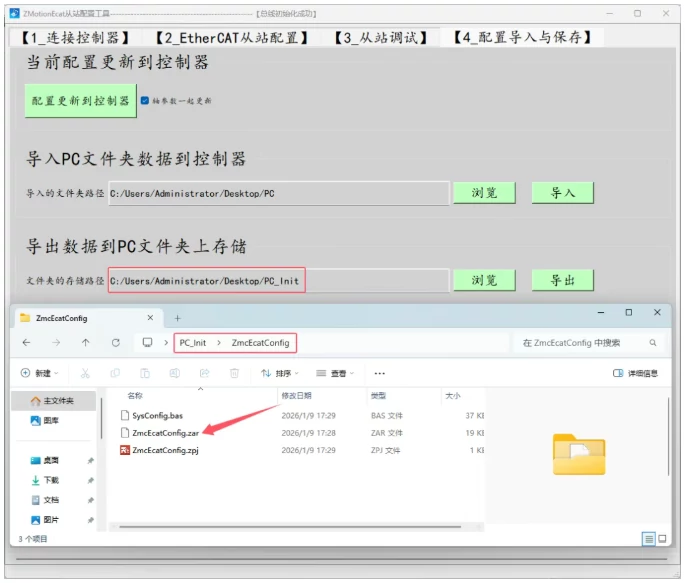

在導出的文件夾內，還存在一個名為【ZmcEcatConfig】的子文件夾，其中的【ZmcEcatConfig.zar】文件即為我們工具導出的配置文件，上位機軟件工程師直接拷貝該ZAR文件使用即可。

六.C#項目如何使用配置工具導出ZAR文件進行EtherCAT總線初始化

1.將ZmotionTools工具導出的ZAR文件放置在C#項目的ZAR文件目錄下，實際開發項目時可根據需求自定義路徑。

2.上位機如何下載ZAR腳本進行總線初始化，并等待總線初始化完成。

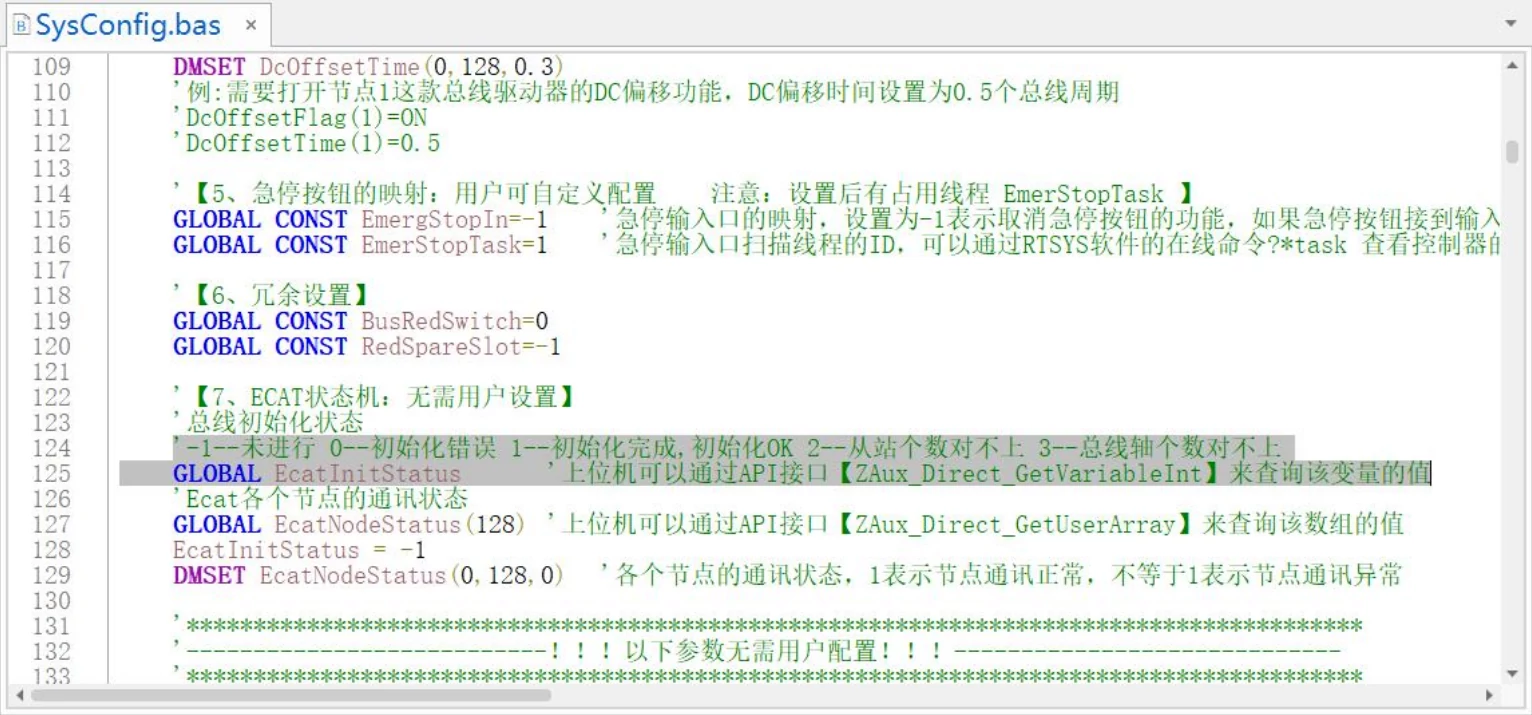

打包好的ZAR文件里面中有定義一個全局變量【EcatInitStatus】，這個變量對總線初始化的完成情況有如下如下定義：

?-1 — 未進行

?0—初始化失敗

?1—初始化完成，初始化OK

?2—從站個數對不上（配置軟件設置【總線節點數】大于0后才生效）

?3—總線軸個數對不上（配置軟件設置【總線驅動器軸數】大于0后才生效）

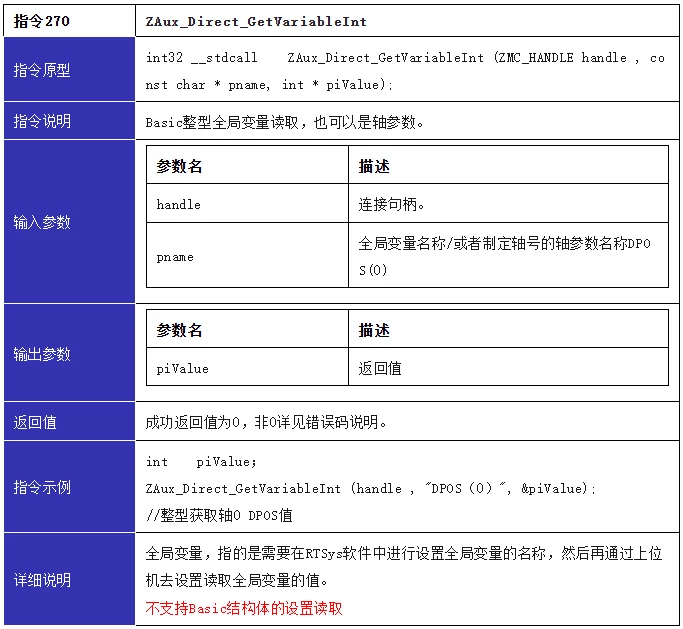

所以上位機可以通過【ZAux_Direct_GetVariableInt】去獲取ZAR文件里面定義的全局變量的數值來判斷總線初始化是否成功，當然總線初始化是需要時間的。

我們一般把ZAR程序下載后，上位機通過While循環（可以設置一個超時時間比如30秒）在超時時間內每隔50ms就去獲取一次變量【EcatInitStatus】的值。

如果返回值不等于-1就說明總線初始化腳本執行結束了，然后根據返回值去判斷是否成功。如果返回值等于-1就需要一直獲取變量【EcatInitStatus】的值直到超過自己設置的超時時間就報警。

上位機具體代碼如下：

//選擇RAM模式下載ZAR文件到控制器進行總線初始化

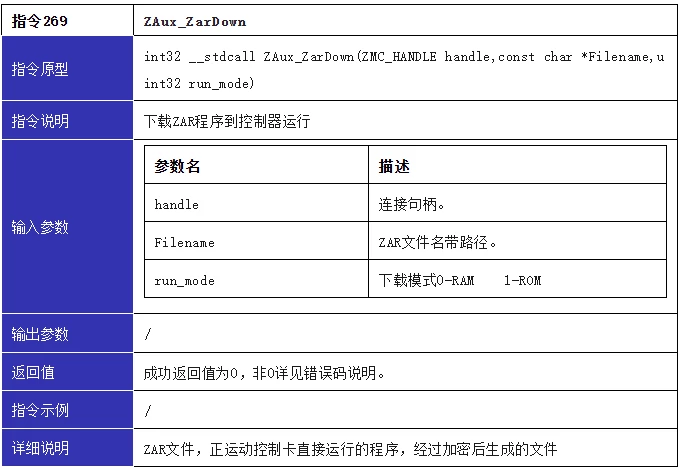

intret=zmcaux.ZAux_ZarDown(g_handle,filePaths[0],0);
//如果ZAR文件下載成功
if(0==ret)
{
//等待2秒后再去獲取總線初始化情況
Thread.Sleep(2000);
//設置while循環的超時時間是30s
intTime0ut=30000;
while(Time0ut>0)
{
//獲取總線初始化狀態的標志位
ret=zmcaux.ZAux_Direct_GetVariableInt(g_handle,"EcatInitStatus",refEcatInitStatus);
if((ret==0)&&(-1!=EcatInitStatus))
{
if(0==EcatInitStatus)
{
MessageBox.Show("總線初始化失敗");
}
elseif(1==EcatInitStatus)
{
MessageBox.Show("總線初始化成功");
}
elseif(2==EcatInitStatus)
{
MessageBox.Show("總線掃描，發現節點個數和設置的不對應");
}
elseif(3==EcatInitStatus)
{
MessageBox.Show("總線掃描，發現總線軸個數和設置的不對應");
}
break;
}
//超時時間減100ms
Thread.Sleep(100);
Time0ut=Time0ut-100;
}
}

3.上位機如何實現總線通訊的軟復位。

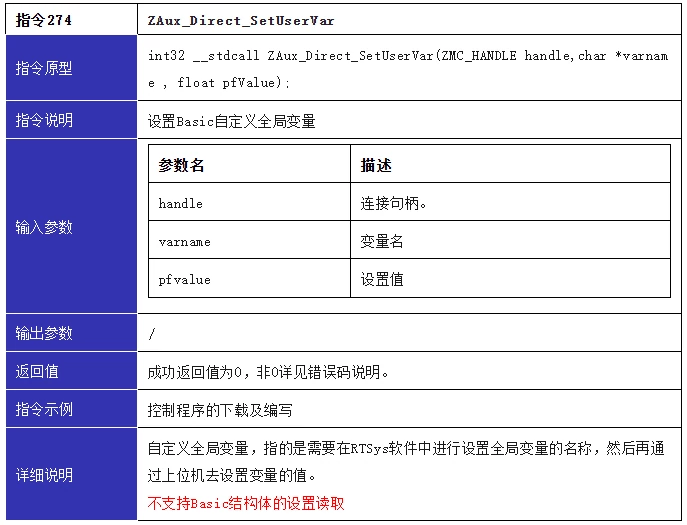

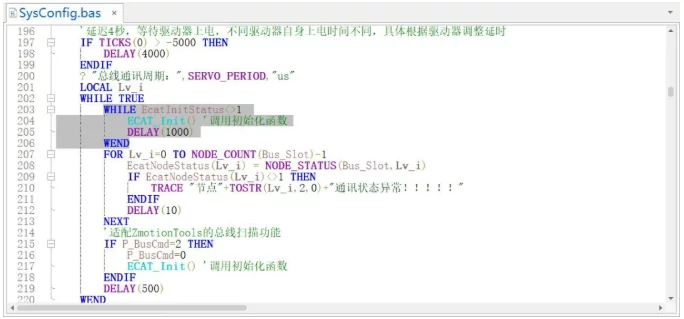

在ZAR腳本中存在一個死循環，當檢測到總線初始化的狀態標志位不為1時，會重新執行總線初始化程序。因此，若驅動器中途斷電導致總線通訊中斷，需重新進行總線初始化時，上位機通過【ZAux_Direct_SetUserVar】指令將總線初始化腳本變量【EcatInitStatus】設置為-1即可。

上位機具體代碼如下：

//重新進行總線初始化
intErr=zmcaux.ZAux_Direct_SetUserVar(g_handle,"EcatInitStatus",-1);
//如果重新總線初始化的指令下發成功
if(0==Err)
{
Thread.Sleep(2000);
//等待2秒后再去獲取總線初始化情況
intTimeOut=30000;
//設置while循環的超時時間是30s
intEcatInitStatus=-1;
//總線初始化狀態
while(TimeOut>0)
{
//獲取總線初始化狀態的標志位
Err=zmcaux.ZAux_Direct_GetVariableInt(g_handle,"EcatInitStatus",refEcatInitStatus);
if((Err==0)&&(-1!=EcatInitStatus))
{
if(0==EcatInitStatus)
{
MessageBox.Show("總線初始化失敗");
}
elseif(1==EcatInitStatus)
{
MessageBox.Show("總線初始化成功");
}
elseif(2==EcatInitStatus)
{
MessageBox.Show("總線掃描，發現節點個數和設置的不對應");
}
elseif(3==EcatInitStatus)
{
MessageBox.Show("總線掃描，發現總線軸個數和設置的不對應");
}
break;
}
//超時時間減100ms
Thread.Sleep(100);
TimeOut=TimeOut-100;
}
}

4.上位機驅動器報警如何清除報警。

如果總線軸的軸狀態AxisStatus的bit3為1并且bit2為0的話，就是總線驅動器有報警并且總線通訊是沒有斷開的，比如AxisStatus是8h這個情況。這個時候我們上位機可以發送驅動器報警清除進行報警清除。

上位機具體代碼如下：

//報警的軸號
uintAlmAxisId=0;
//清除軸AlmAxisId驅動器的當前報警

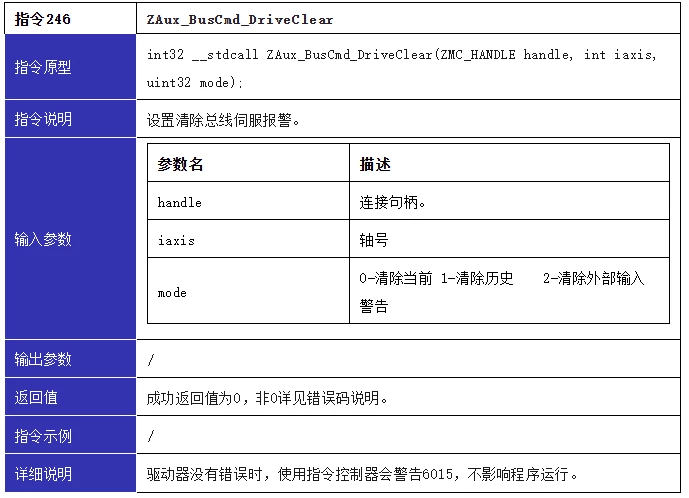

intErr=zmcaux.ZAux_BusCmd_DriveClear(g_handle,AlmAxisId,0);
//等待比較清除完成
Thread.Sleep(500);
Err=zmcaux.ZAux_Direct_Single_Datum(g_handle,(int)AlmAxisId,0);//清除控制器報警
Err=zmcaux.ZAux_Direct_SetAxisEnable(g_handle,(int)AlmAxisId,1);//對報警的軸重新上使能

5.例程使用。

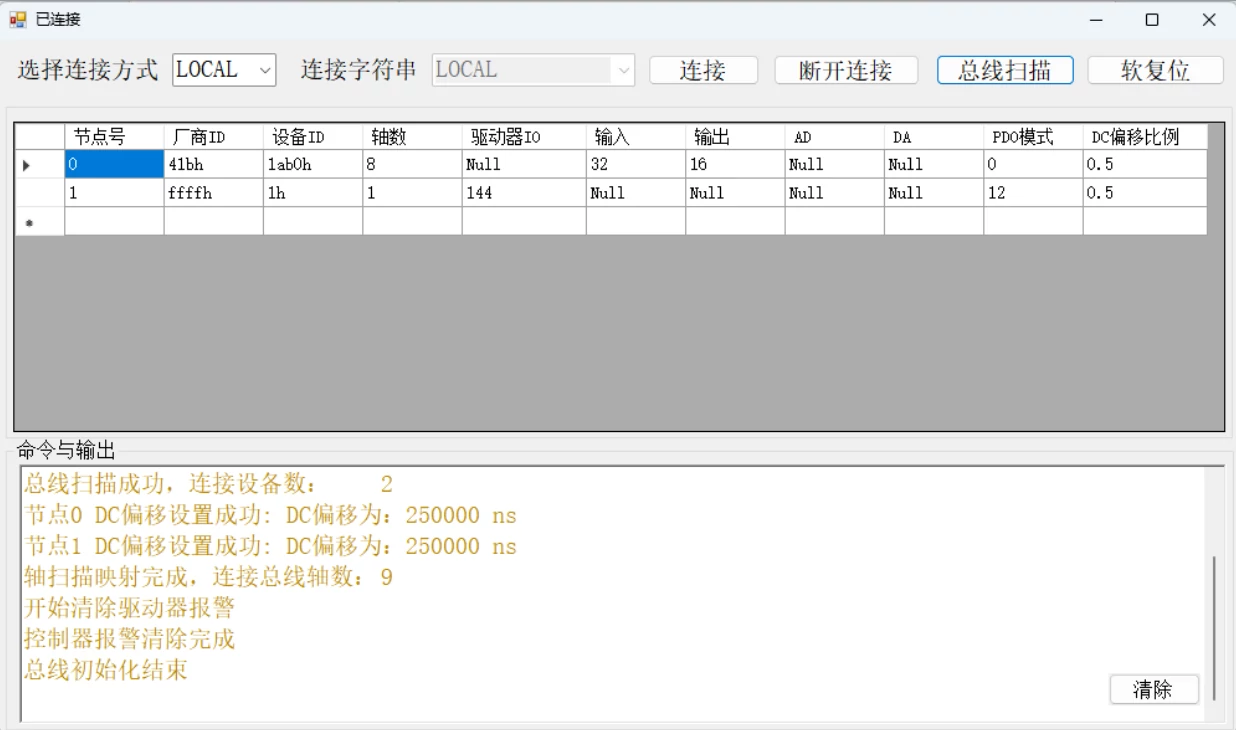

選擇LOCAL連接方式并點擊【連接】。待彈出連接成功提示框后，點擊【總線掃描】；若初始化成功，相關節點信息將顯示在表格中，命令與輸出窗口也會同步呈現相應提示。

教學視頻請點擊→PC強實時運動控制(二):C#的EtherCAT總線初始化(下)

完整代碼獲取地址

▼

本次，正運動技術PC強實時運動控制(二):C#的EtherCAT總線初始化(下)，就分享到這里。
