“PocketPD 是一款真正的口袋級 USB-C 便攜可調穩壓電源。只需搭配支持 USB-C PD 3.0/3.1 協議的充電頭，即可利用 PPS 模式實現電壓和電流的精準調節。”

概覽

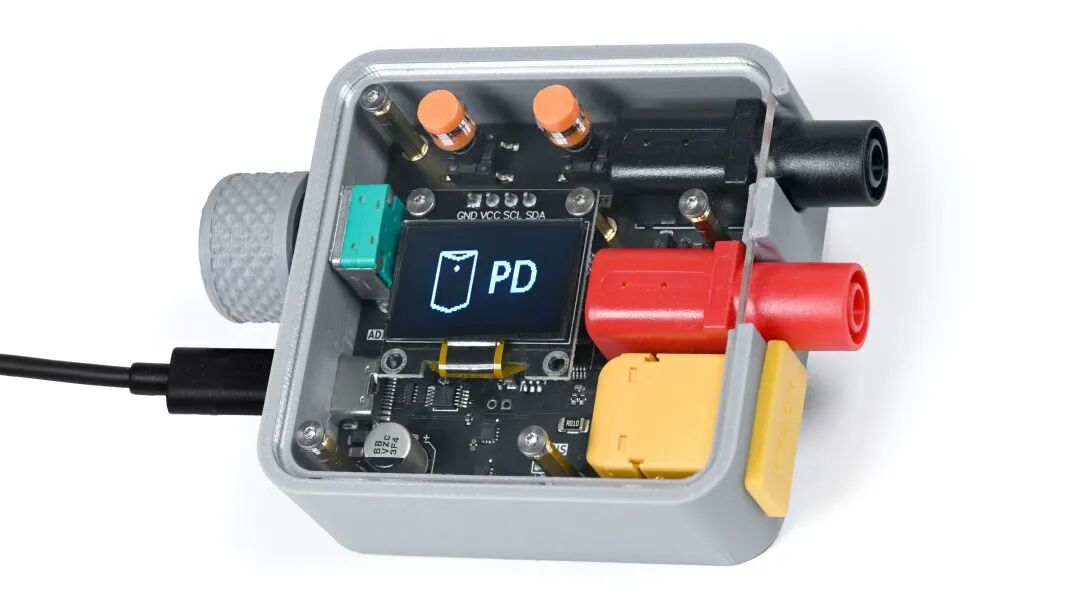

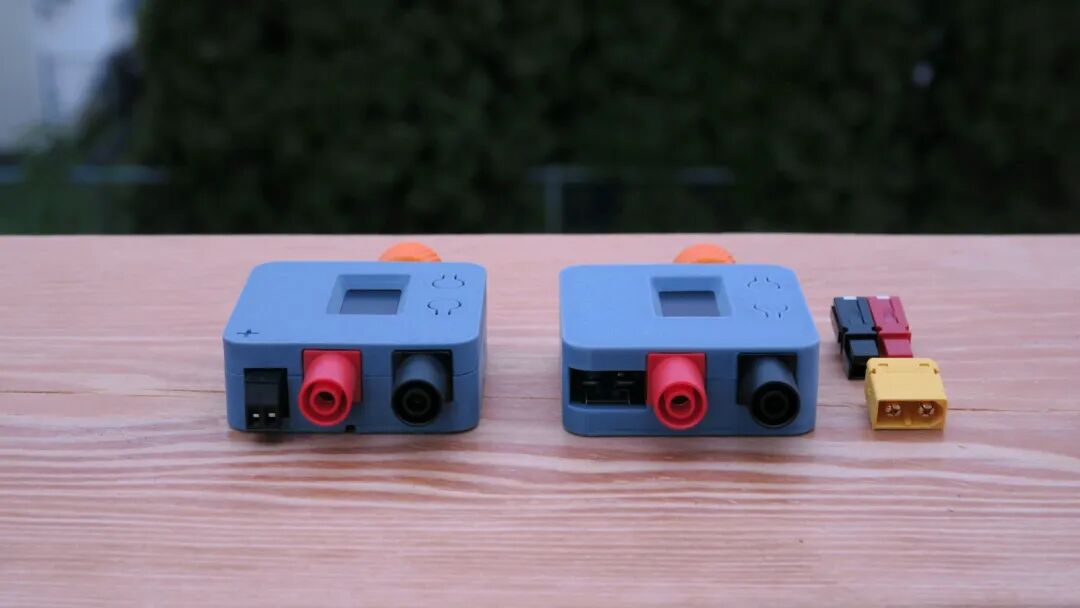

PocketPD 是一款由 USB Type-C 供電、可輕松裝入口袋的便攜臺式電源。搭配 USB-C 充電器或充電寶，它便進化為一臺功能齊全、內置安全防護且支持寬電壓輸出的電源設備。它配備了 OLED 顯示屏、電流傳感器和標準香蕉插頭輸出，可適配各類標準設備。此外，它還能作為 Power Delivery (PD) 3.0 協議測試儀使用。

這款獨特的電源充分利用了 USB PD 3.0 及更高版本中的 PPS（可編程電源）模式。PPS 允許直接向充電器請求特定的電壓和電流，從而實現更緊湊、更輕量化的設計。無論您是需要現場作業的專業人士、電子工程初學者，還是追求精準電力控制的 DIY 愛好者，PocketPD 都是您工具箱中不可或缺的多功能利器。
注1：PPS 最初旨在優化智能手機的充電效率，允許設備設定精確的電壓和電流等級，這使其成為臺式電源應用的理想選擇。

注2：PocketPD 的電壓和電流輸出取決于您的 USB-C 充電器和線纜。輸出功率受限于系統中規格最低的組件（例如：5A 充電器配合 3A 線纜，輸出將限制在 3A）。電壓范圍也因充電器而異，通常為 3.3V–11V 或 3.3V–21V。

功能特性

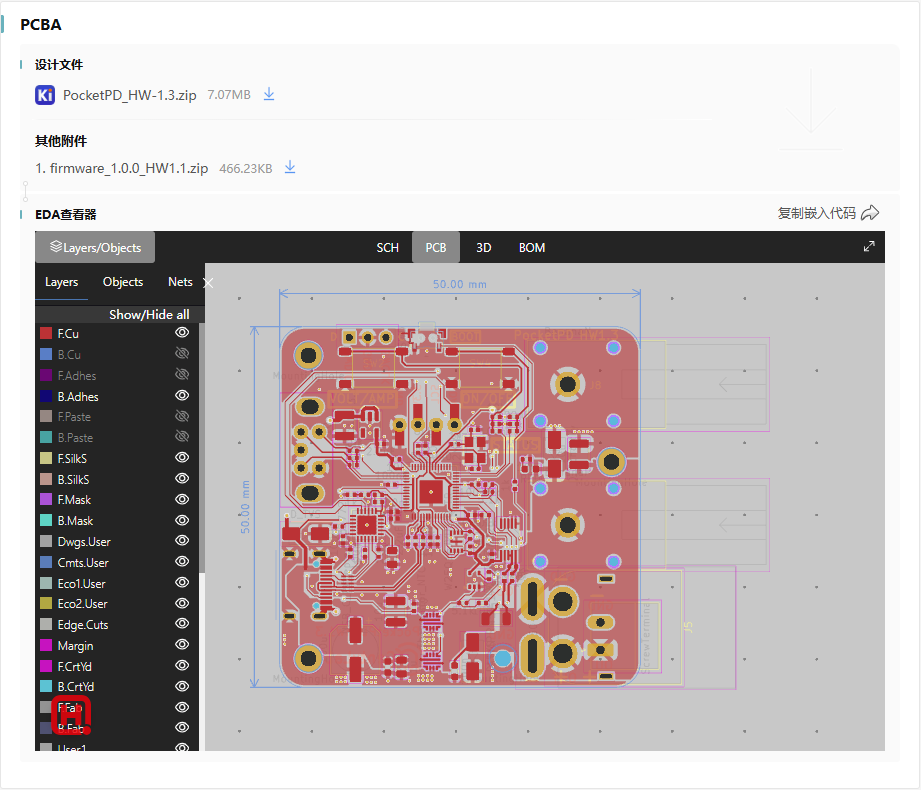

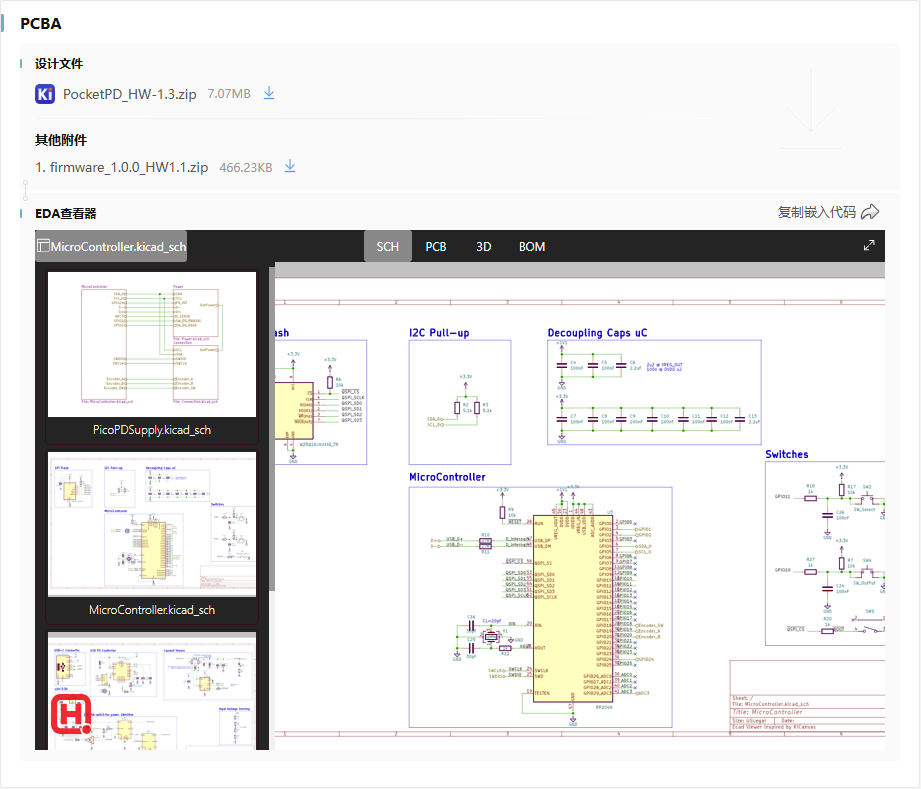

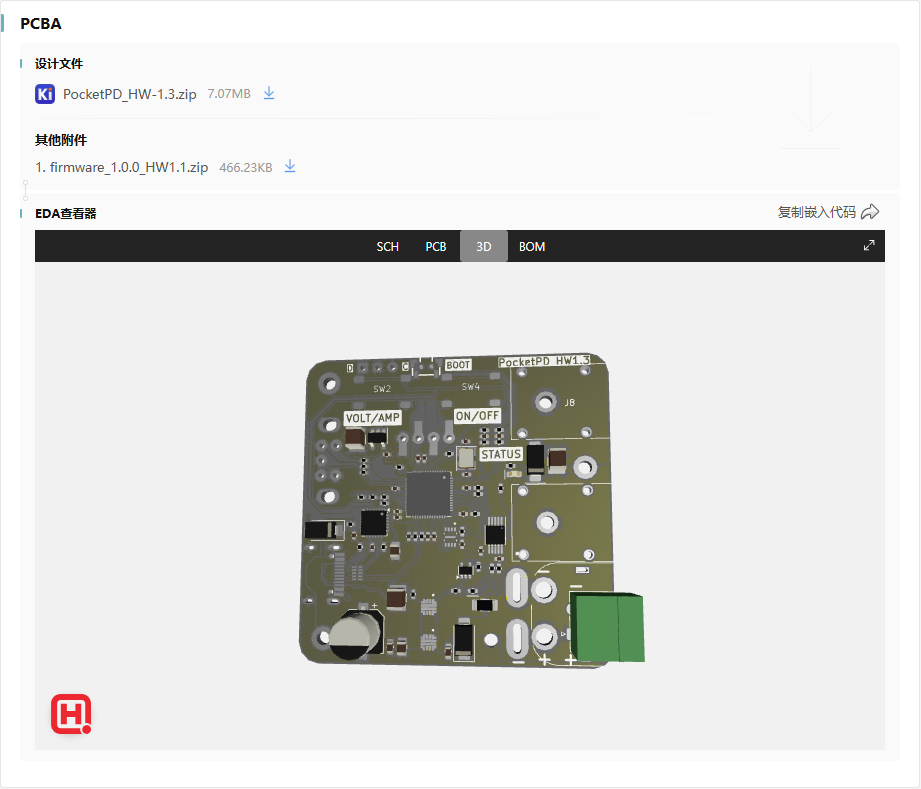

原理圖 & PCB

點擊可跳轉在線查看&下載設計文件：

https://p.eda.cn/d-1336247764769570816

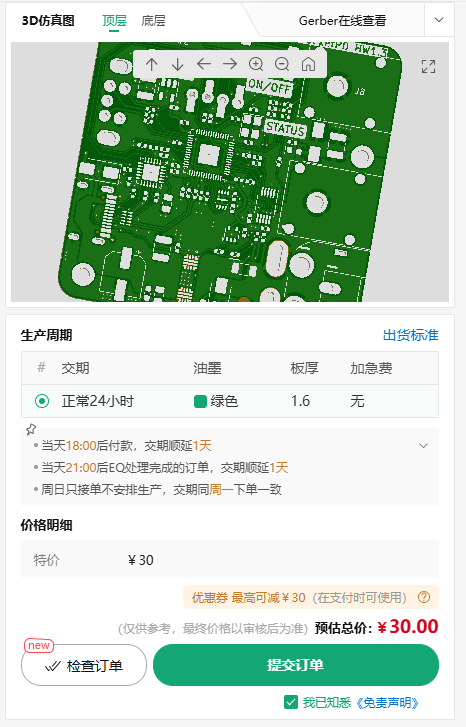

設計附件還提供了gerber文件可以直接去打板，預計打板費用30元+；

License

PocketPD 的固件，采用MIT許可協議。

PocketPD 的硬件使用 KiCad 9.x 開發，采用CC4.0-BY-SA 許可協議

倉庫 & 下載

https://github.com/CentyLab/PocketPD_HW
