1.36億千瓦背后的測量精度之爭

2025年底，國家能源局發布的數據讓整個儲能行業再次成為焦點：全國新型儲能裝機規模達到1.36億千瓦/3.51億千瓦時，較2024年底增長84%，與"十三五"末相比增長超過40倍。2025年全年新增投運66.43GW/189.48GWh，其中獨立儲能電站占比55.9%，新能源配儲占比降至28.4%。

這組數據揭示了一個關鍵轉折：儲能正在從新能源的"配套設備"轉變?yōu)楠?dú)立的"電力市場參與者"。2025年出臺的"136號文"取消了新能源強制配儲政策，將儲能全面推向市場化運營。從2026年開始，每一個儲能項目都必須通過電力現貨市場交易、輔助服務補償、容量電價等機制證明其經濟價值。

這種轉變對儲能系統的能量管理精度提出了前所未有的要求。在電力現貨市場中，0.1%的充放電量計量誤差可能意味著數十萬元的年度收益偏差；在構網型儲能應用中，電流測量的動態響應速度直接影響電網穩定性；在工商業儲能場景中，精確的電流數據是參與虛擬電廠聚合、獲取多元收益的基礎。

電流傳感器作為這些應用的"感知末梢"，其技術路線選擇正從單一的霍爾方案向霍爾與TMR（隧道磁阻）并存的方向演進。

霍爾效應：成熟方案的持續進化

霍爾效應傳感器基于1879年由美國物理學家埃德溫·赫伯特·霍爾（Edwin Herbert Hall）發現的霍爾效應原理，通過測量電流產生的磁場強度實現非接觸式測量。經過數十年的技術迭代，霍爾方案在儲能領域形成了成熟的產品體系，包括開環系列和閉環系列。

開環霍爾方案結構相對簡單，霍爾元件直接感應磁芯氣隙中的磁場。其優勢在于帶寬較寬（可達250kHz）、動態響應快、成本優勢明顯。在2025年的儲能應用中，開環方案依然占據著對成本敏感的場景：

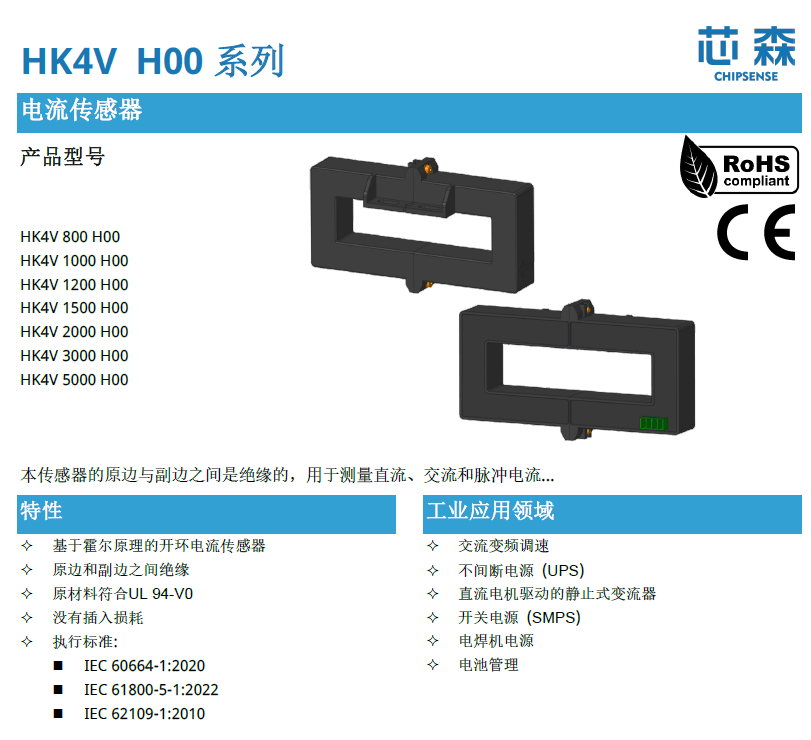

• 大型儲能電站的直流母線監測：大電流量程系列（如芯森HKxV系列的200-5000A規格）能夠滿足1500V高壓直流系統的電流監測需求。
• 構網型儲能的功率回路保護：高帶寬系列（如芯森AN1V的250kHz帶寬）可以快速捕捉IGBT或SiC器件開關過程中的電流瞬態，用于過流保護。
• 工商業儲能的輔助設備監控：冷卻泵、風扇等負載的電流監測對精度要求不高，但對成本敏感，開環方案的性價比優勢明顯。

閉環霍爾方案通過補償線圈構建磁平衡系統，將磁芯工作點穩定在零磁通狀態，精度可達0.3%-0.5%。在2025年儲能市場的新需求下，閉環方案的價值更加凸顯：

• 獨立儲能電站的電量結算：電力現貨市場的價差套利收益直接依賴于充放電量的精確計量，高精度系列（如CMxA級別的0.3%精度）能夠滿足商業化運營的數據可靠性要求
• 大電芯的SOC估算：2025年被定義為"儲能大電芯量產元年"，500Ah+電芯開始規?；桓丁８蟮娜萘恳馕吨L(zhǎng)的充放電周期，SOC累計誤差的控制更加依賴高精度的電流測量
• 電池簇并聯均衡：大型儲能系統中多簇并聯運行時的環流問題會加速部分電池老化，高精度閉環傳感器（如CS3A級別的0.3%精度）可以實時監測并均衡各簇電流

然而，霍爾方案的技術瓶頸在2025年的應用場景中日益凸顯。霍爾元件的靈敏度相對較低（約0.05mV/V/Oe），需要配合磁通聚集器使用，這導致體積和功耗增加。其功耗通常在5-20mA級別，溫漂特性也相對較差，在全溫區（-40℃~105℃）內精度保持面臨挑戰。

TMR技術：新一代測量方案崛起

TMR（Tunnel Magnetoresistance，隧道磁阻）技術利用磁性多層膜材料的隧道磁電阻效應，其靈敏度可達100mV/V/Oe，是霍爾元件的2000倍以上。這一技術特性使TMR傳感器在儲能應用中展現出獨特的優勢，正逐步從高端應用向主流市場滲透。

精度與帶寬的雙重突破是TMR方案最顯著的技術標簽。根據2025年行業發布的產品數據，主流TMR閉環電流傳感器誤差可低至±0.06%FS，線性度達0.05%FS，響應時間達納秒級，支持MHz級高頻信號檢測。相比之下，傳統霍爾傳感器的典型誤差為±1%，帶寬通常在250kHz以下。

在2025年儲能系統的具體應用中，TMR技術的優勢體現在：

構網型儲能的快速控制回路。2025年被視為構網型儲能從技術選項演變?yōu)殡娋W(wǎng)標配的關鍵年份。構網型儲能需要主動建立電網電壓、頻率和慣量支撐，控制回路的響應速度要求從毫秒級提升到微秒級。TMR傳感器的納秒級響應和MHz級帶寬，能夠準確捕捉快速變化的電流瞬態，為構網控制提供可靠的反饋信號。國際主流廠商在2024-2025年推出的TMR電流傳感器系列，專門針對高壓儲能電池監測和功率控制優化了動態響應特性。

SiC/GaN功率器件的波形監測。隨著碳化硅（SiC）和氮化鎵（GaN）器件在儲能PCS中的滲透率提升，開關頻率從傳統的10-20kHz向50kHz以上邁進。高頻開關產生的電流諧波需要傳感器具備足夠的帶寬才能準確還原。新一代TMR傳感器采用雙路輸出設計，分別提供拉弧電流檢測（帶寬10k~120kHz）和常規電流測量（帶寬DC~500kHz），適用于光伏組串和儲能系統的安全監測。

寬溫區穩定性。儲能系統的戶外部署環境要求傳感器在-40℃~105℃甚至更寬的溫度范圍內保持精度。TMR傳感器由于前端模塊采用納米厚度的氧化層而非半導體材料，溫度性能優于霍爾方案，工作溫度可達200℃。主流TMR產品在全溫區（-40℃~105℃）內溫漂特性行業領先，有效測量范圍最大可達6000A。

功耗與尺寸優化。TMR傳感器的功耗低至0.001~0.01mA，相比霍爾方案的5-20mA降低了兩個數量級。在分布式儲能系統和能量采集應用中，這一特性尤為重要。同時，TMR芯片尺寸可小至0.5×0.5mm2，為儲能系統的功率密度提升提供了空間。

技術路線的場景化選擇

在2025年的儲能市場中，霍爾與TMR兩種技術路線并非簡單的替代關系，而是在不同應用場景中形成了互補格局。

大型獨立儲能電站（100MW級以上）是當前技術選擇最具代表性的場景。這類項目的核心訴求是高可靠性和經濟性平衡：

電池管理系統（BMS）：電池簇級別的電流監測需要高精度以支持SOC估算和電量結算，閉環霍爾方案（0.3%精度級別）或TMR閉環方案（±0.8%誤差級別）均可滿足要求。考慮到成本因素，霍爾方案在當前階段仍占主導，但TMR方案在新建的高端項目中滲透率快速提升。

• 儲能變流器（PCS）功率回路：開環霍爾方案因其帶寬優勢和成本競爭力，在過流保護等場景中依然廣泛使用。但在采用SiC器件的高頻PCS中，TMR方案的高帶寬特性更具吸引力。
• 直流側絕緣監測：磁通門原理的漏電流傳感器（如文檔中FR系列級別）用于檢測毫安級剩余電流，保障系統安全。TMR技術的高靈敏度使其在微弱電流檢測中表現更優。

工商業儲能（1-10MW級）在2025年面臨盈利模式的根本轉變。隨著多地分時電價調整導致峰谷價差收窄，單純的峰谷套利模式難以為繼，系統需要轉向"現貨交易+需量管理+需求響應+虛擬電廠"的多元收益模式。這對電流傳感器提出了高精度與智能化的雙重要求：

• 高精度計量：參與電力現貨市場交易需要精確的充放電量數據，TMR方案的±0.06%FS誤差水平相比霍爾方案的±1%能夠顯著降低計量誤差帶來的收益損失。
• 快速響應：虛擬電廠聚合要求儲能系統能夠在秒級甚至毫秒級響應調度指令，TMR傳感器的納秒級響應速度為快速功率控制提供了數據基礎。

數據中心配套儲能作為2025年快速崛起的新興場景，對供電可靠性和電能質量的要求極高。這類場景對電流傳感器的需求集中在：

• 高帶寬：數據中心負載的突變特性要求傳感器能夠捕捉快速變化的電流
• 低噪聲：高精度的電能質量監測需要傳感器具備低噪聲特性
• 高可靠性：TMR傳感器的工作溫度可達200℃，抗干擾能力強，更適合數據中心的高功率密度環境

成本與供應鏈的現實考量

技術路線的選擇從來不是純粹的技術決策。在2025年的市場環境下，霍爾與TMR方案的成本差距正在縮小，但仍有顯著差異。

霍爾方案的優勢在于成熟的供應鏈和規模效應。經過數十年的產業化發展，霍爾傳感器的生產工藝成熟，供應商眾多，價格已經相當?shù)?。?duì)于成本敏感的大規模儲能項目，霍爾方案的經濟性依然具有吸引力。

TMR方案的成本相對較高，目前市場上的高性能TMR傳感器價格通常是霍爾傳感器的2~5倍。但TMR技術的集成化潛力為成本下降提供了路徑。TMR傳感器無需外置聚磁環或復位線圈，功耗降低75%，且芯片尺寸更小，這些特性在大規模量產時能夠攤薄單位成本。國際主流傳感器廠商在2024-2025年陸續推出針對儲能市場的TMR產品系列，預示著供應鏈的成熟和成本的進一步下降。

從長期趨勢看，隨著TMR技術在儲能領域的滲透率提升，規模效應將推動成本持續下降。行業預測，2027年全球磁傳感器市場規模將達到近45億美元，2021-2027年的復合年增長率為9%，其中汽車電氣化和能源智能化是主要驅動力。TMR傳感器憑借其性能優勢，有望在這一增長中獲取更大的市場份額。

2026年的技術演進方向

站在2026年初的節點，儲能電流傳感器的技術演進呈現出幾個明確趨勢：

智能化與數字化：傳統的模擬輸出傳感器正在被數字接口（如SPI、I2C）的智能傳感器替代。TMR技術的低功耗特性使其更適合集成自校準、溫度補償、故障自診斷等功能，減少外部電路設計復雜度。在儲能系統的數字化架構中，智能傳感器能夠直接接入BMS和能源管理系統，支持邊緣計算和預測性維護。

多技術融合：在實際工程應用中，純霍爾或純TMR的方案正在向融合方案演進。例如，在需要同時滿足高精度和高帶寬的場景中，可以采用TMR傳感器作為精密測量通道，霍爾傳感器作為快速保護通道的混合架構。這種"雙冗余"設計在大型儲能電站中越來越受到重視。

標準化與認證：隨著儲能系統出海規模的擴大（2025年中國儲能企業新增海外訂單366GWh，同比增長144%），電流傳感器需要通過UL、CE、IEC等國際認證，并適應不同市場的技術標準和環境要求。TMR傳感器由于其溫度穩定性和抗干擾能力，在歐美等高端市場的認證過程中展現出優勢。

與電力市場機制的深度融合：隨著2025年底《電力中長期市場基本規則》的發布，直接參與市場交易的電力用戶不再執行政府制定的分時電價。儲能系統的電流測量數據將直接用于市場交易結算，這要求傳感器具備更高的計量精度和數據可追溯性，可能需要滿足特定的計量認證要求。TMR方案的高精度特性更符合這一趨勢。

結語

2025年，中國新型儲能裝機突破1.36億千瓦，標志著行業從政策驅動正式進入市場驅動階段。在這個轉折點上，電流傳感器作為儲能系統中最基礎的測量元件，其技術路線選擇直接影響著系統的效率、安全性和經濟性。

霍爾效應傳感器憑借成熟的產業鏈和成本優勢，在當前市場依然占據主導地位，特別是在對成本敏感的大型儲能電站和工商業儲能場景中。但TMR技術以其高靈敏度、高精度、低功耗和優異的溫漂特性，正在快速滲透高端應用市場，并在構網型儲能、SiC/GaN功率系統、虛擬電廠聚合等新興場景中展現出不可替代的技術優勢。

技術演進從來不是非此即彼的替代，而是場景化的選擇。在2026年的儲能市場中，霍爾與TMR兩種技術路線將在不同應用場景中并存，共同推動儲能系統能量管理精度的提升。對于儲能系統集成商而言，理解兩種技術路線的性能邊界和適用場景，將其與系統架構、控制策略、商業模式相匹配，是實現產品競爭力的技術基礎。

隨著電力市場化改革的深化和新型電力系統建設的推進，儲能系統的角色將從單純的能量存儲單元向智慧能源節點演變。在這個過程中，電流傳感器——無論是霍爾還是TMR——都將繼續發揮著不可替代的作用，成為連接物理世界與數字世界的關鍵紐帶。
