什么是快充誘騙芯片

快充誘騙芯片是一種用于受電設備端的協議轉換芯片，核心作用是與快充充電器完成協議握手，主動請求并 “誘騙” 其輸出預設的高壓檔位（如 9V/12V/15V/20V/ 28V），從而獲取超出默認5V的供電能力。用電器電路中使用這種Type-C Sink IC后，可以自適應市面上的快充充電器，使其輸出快充電壓給產品供電。

常見的快充協議有公用的PD、QC協議和一些手機品牌廠商自己的私有協議如三星AFC協議和華為FCP/SCP協議等。這些協議是通過不同的引腳來進行通訊的

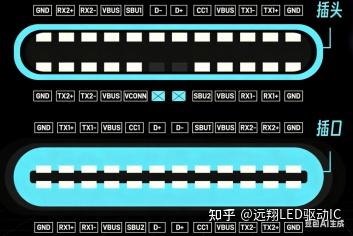

接口：傳統的USB-A接口沒有CC引腳，無法進行PD協議的通信。因此，支持PD協議的充電器基本上都使用C口（USB-C接口）進行供電。USB-A口通常支持QC協議和各大品牌手機的私有協議，它們是通過D+D-腳進行通訊。

以ECP5702為例，這款國產芯片可以從符合TYPE-C PD協議的電源適配器電源請求最大或指定的電壓。當ECP5701連接到TYPE-C電源設備時，PD通信將被觸發并自動啟動。將要求提供選定的電壓，并完成所有相關的PD協議；芯片VBUS、CC1、CC2引腳耐壓達28V，無需通過其他電路進行降壓供電。

通過調節TP引腳的電壓來指定協議輸出電壓，如下表所示：

備注：ECP5702可以不斷開即可調整TP引腳電壓改變適配器輸出電壓。

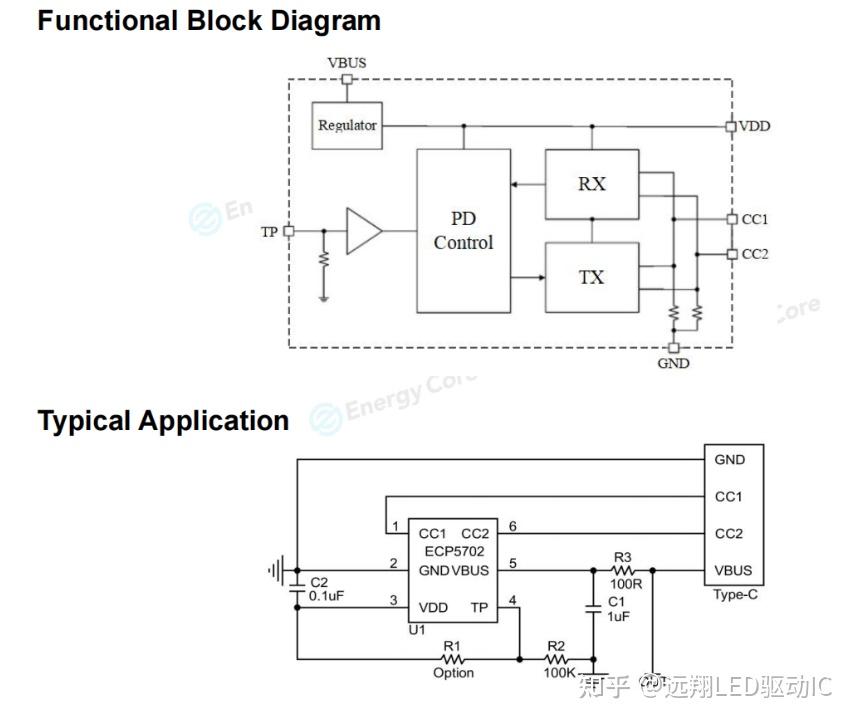

電路圖：
