STEP 文件是一種廣泛使用的中性文件格式，用于交換 3D 計算機輔助設計（CAD）數據。

STEP 文件分為多種類型，適用于特定行業領域及產品開發的全流程。

雖然 STEP 文件格式主要用于 3D CAD 建模，但也可用于 PCB 設計，尤其是電子元件的機械集成。

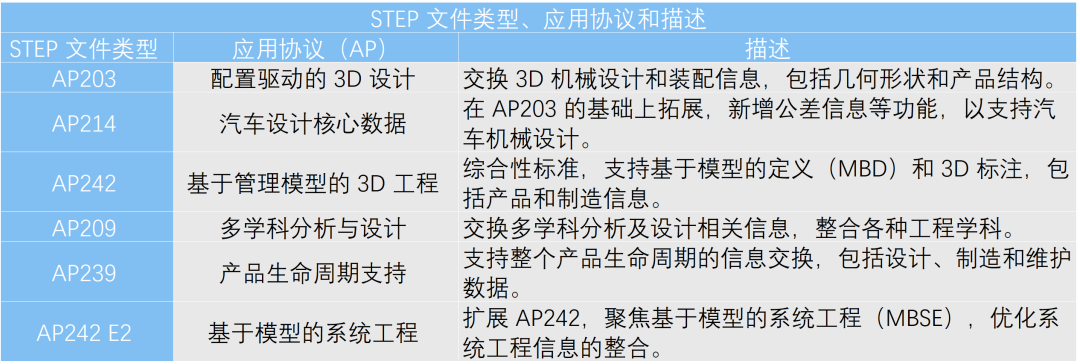

STEP 文件是一種廣泛使用的中性文件格式，用于交換 3D 計算機輔助設計（CAD）數據，可有效提升不同 CAD 軟件系統之間的互操作性。STEP（產品模型數據交換標準）文件可存儲 3D 模型的幾何信息，以及產品結構、材料、制造信息等數據。目前常用的 STEP 文件可按照相應的應用協議（AP）劃分為以下類型：

點擊大圖，查看細節

STEP 文件分為多種類型，適用于特定行業領域及產品開發的全流程。它們?yōu)楦黝?CAD 系統提供標準化的信息交換方式，有助于提升設計和制造過程中的互操作性和協作效率。具體類型的選擇，需根據實際需求和應用場景而定。

STEP 文件與 PCB 設計

STEP 文件格式主要用于 3D CAD 建模，但也可用于 PCB 設計，尤其是電子元件的機械集成。以下為 STEP 文件在 PCB 設計中的幾種應用方式：

器件擺放與分析：將電子元件的 STEP 格式 3D 模型集成到 PCB 設計環境中，幫助設計人員直觀掌握元件在電路板上的擺放情況，并分析器件、連接器與其他元件之間的間隙。

外殼集成：STEP 文件可呈現機械外殼或保護殼的 3D 幾何模型。PCB 設計人員通常將這類文件導入設計工具，以確保 PCB 與物理外殼的適配性，這一操作對于驗證間隙、避免器件與外殼壁之間發生碰撞至關重要。

散熱器與熱分析：對于具有高發熱器件的 PCB，通常會內置散熱器。STEP 文件中散熱器的 3D 表示可用于熱分析，幫助設計人員評估散熱效果并優化熱管理。

與機械設計團隊合作：PCB 設計團隊可能需要與開展整體產品設計的機械設計團隊合作。通過共享 STEP 文件，雙方可在統一的三維空間中查看電子元件與機械器件之間的相互作用，進而提升協作效率。

原型制作與 3D 打?。?/strong>在制作原型或使用 3D 打印技術生成 PCB 外殼或夾具時，采用 STEP 等 3D 格式的 PCB 設計可確保其在物理模型中的準確呈現。

仿真和分析：部分 PCB 設計工具支持導入 STEP 文件進行仿真，可能包括與信號完整性、電磁干擾等與 3D 空間有關的仿真。

在 PCB 設計中使用 STEP 文件時，請務必確保其與 PCB 設計軟件的兼容性。并非所有 PCB 設計工具都直接支持導入 STEP 文件，需核查所用工具的具體功能，或借助第三方軟件在 3D CAD 與 PCB 設計環境之間進行轉換或銜接。此外，需要注意的是，機械設計團隊與電氣設計團隊開展協作時，可能需要以多種格式交換 PCB 和機械 CAD 數據。

STEP 文件與 PCB 設計

在開展下一次 PCB 設計前，建議先整理好相關文檔（包括 STEP 文件），尤其在所用軟件具備便捷的布局與分析記錄功能的情況下。

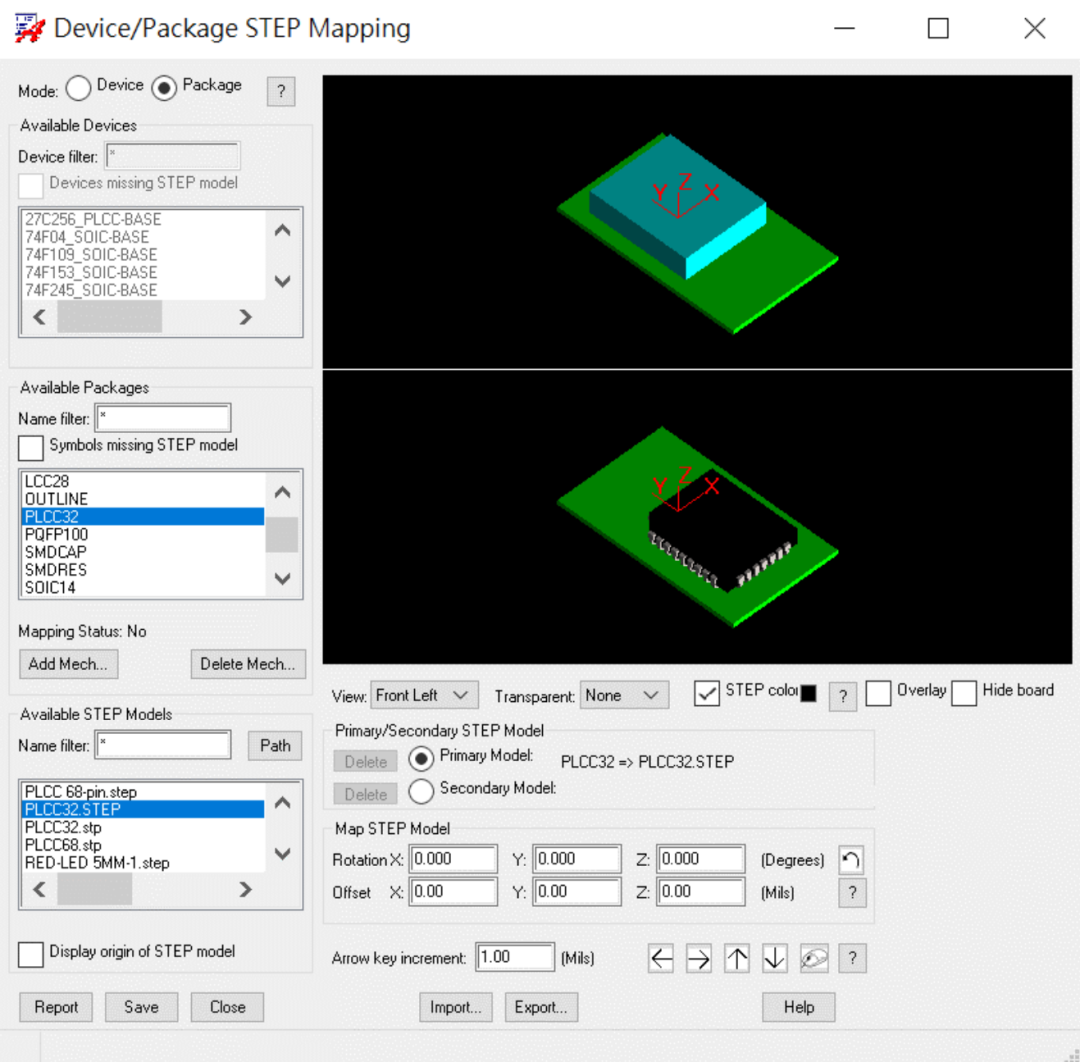

Allegro X PCB Designer 中提供與 STEP 模型對應連結的Model Mapping 功能，此功能可以讓工程師觀察到接近真實外觀的PCB外型，實現如同機械工程師般的操作。

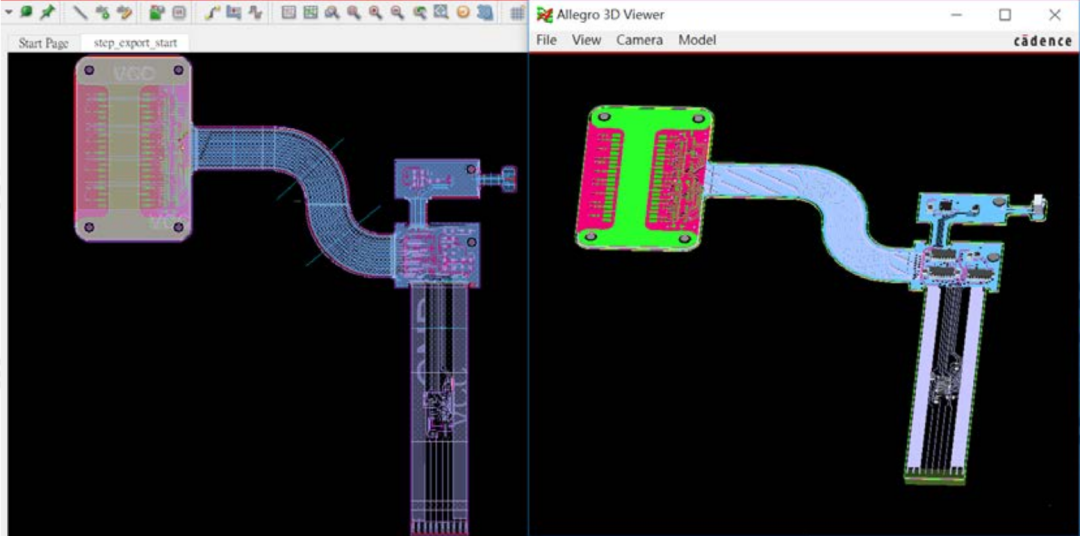

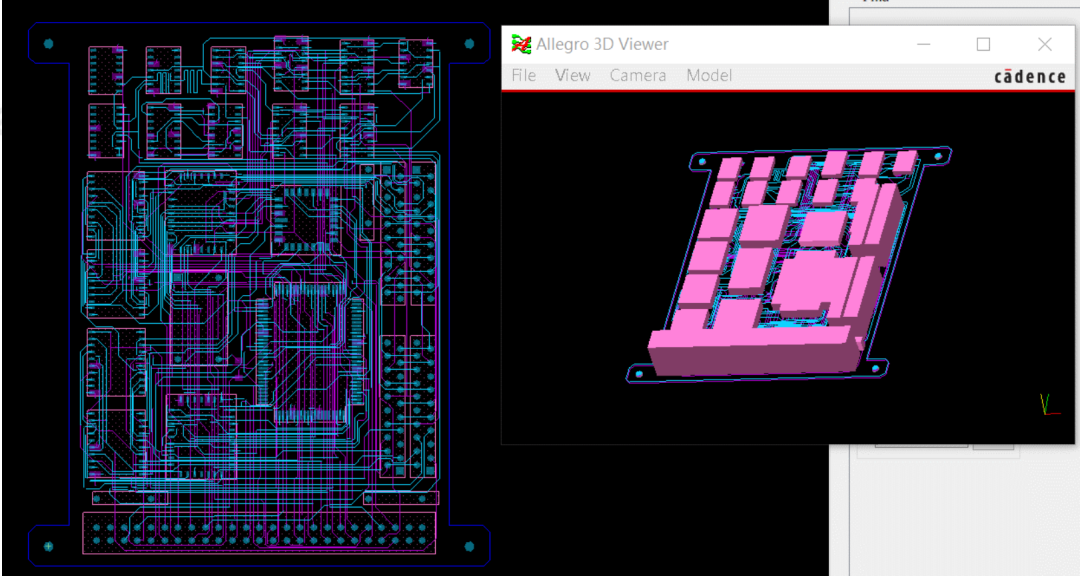

同時，3DX Canvas 功能提供了一個近似機械工程師在機械專用的CAD 的操作及檢視與量測的功能性操作。并可以和PCB進行連動運作，通過 3DX Canvas 檢查是否有卡件的零件并在上面直接進行零件的搬移與檢查，甚至對柔性電路板而言，還可以將板型進行彎曲撓折的操作來觀察最終成品的樣式。

如果想了解更多以上功能的應用與操作流程，歡迎點擊文末閱讀原文，獲取《Allegro X PCB Designer STEP Model 圖文教程》：
