ATtiny28系列微控制器：低功耗與高性能的完美結合

引言

在電子設計領域，對于微控制器的需求往往是在低功耗和高性能之間尋求平衡。ATtiny28系列微控制器基于AVR RISC架構，為我們提供了這樣一個優秀的解決方案。它不僅具備強大的處理能力，還能在多種低功耗模式下運行，適用于眾多嵌入式控制應用。今天，我們就來深入了解一下這款微控制器。

文件下載：ATTINY28L-4AUR.pdf

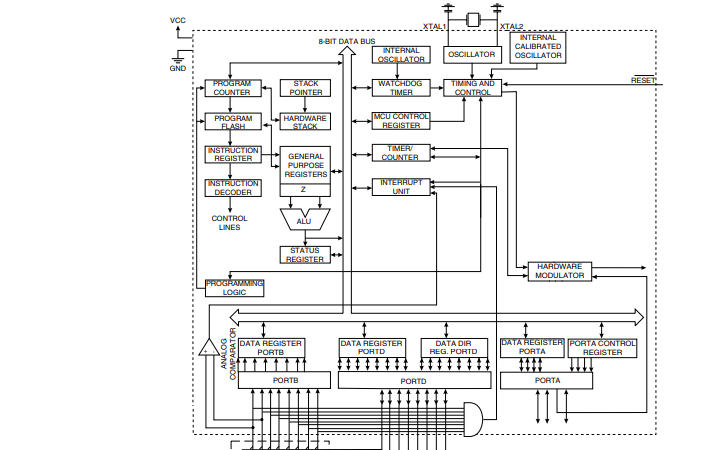

核心架構與性能

AVR RISC架構優勢

ATtiny28采用了AVR? RISC架構，這是一種高性能、低功耗的架構。它擁有90條強大的指令，其中大部分指令能在單時鐘周期內執行。同時，具備32 x 8通用工作寄存器，在4 MHz的時鐘頻率下，能實現高達4 MIPS的吞吐量。這種架構使得代碼執行效率更高，相比傳統的CISC微控制器，處理速度快了近十倍。

非易失性程序存儲器

ATtiny28配備了2K字節的閃存程序存儲器，具有1000次的寫入/擦除周期耐力。并且，為了保障閃存程序數據的安全，還設置了編程鎖。這使得程序數據能夠穩定存儲，不易丟失，為長期運行的應用提供了可靠的保障。

豐富的外設功能

中斷與喚醒機制

該微控制器支持低電平輸入中斷和喚醒功能，這意味著它能夠?qū)ν獠渴录龀隹焖夙憫?yīng)。即使在低功耗模式下，也能迅速被外部信號喚醒，繼續執行任務。

定時器與計數器

它擁有一個8位定時器/計數器，并且?guī)в歇?dú)立的預分頻器。這使得定時器的使用更加靈活，可以根據不同的應用需求進行精確的定時控制。

模擬比較器與看門狗定時器

片上集成了模擬比較器，可用于模擬信號的比較和處理。同時，可編程的看門狗定時器配備了片上振蕩器，能在程序出現異常時及時復位，保證系統的穩定性。

LED驅動功能

內置的高電流LED驅動器支持可編程調制，可用于控制LED的亮度和閃爍模式，為一些需要指示燈的應用提供了便利。

特殊的微控制器特性

低功耗模式

ATtiny28具備低功耗空閑和掉電模式。在空閑模式下，CPU停止運行，但定時器/計數器和中斷系統仍可繼續工作，此時功耗僅為1.2 mA（在1 MHz、2V、25°C條件下）。而在掉電模式下，寄存器內容得以保存，振蕩器凍結，所有其他芯片功能被禁用，功耗小于1 μA，極大地降低了系統的能耗。

中斷源與復位電路

它擁有外部和內部中斷源，能根據不同的觸發條件執行相應的任務。同時，上電復位電路的啟動時間可編程，可根據系統的實際需求進行調整。

內部校準RC振蕩器

內部校準的RC振蕩器提供了穩定的時鐘源，無需外部晶振，簡化了電路設計，降低了成本。

電源與封裝

工作電壓與速度等級

ATtiny28有不同的型號，工作電壓范圍有所差異。ATtiny28V的工作電壓為1.8V - 5.5V，速度等級為0 - 1.2 MHz；ATtiny28L的工作電壓為2.7V - 5.5V，速度等級為0 - 4 MHz。這種多樣化的選擇使得它能適應不同的電源和速度要求。

引腳與封裝形式

該微控制器提供了11個可編程I/O線，包括8個輸入線和一個高電流LED驅動器。封裝形式有28引腳PDIP、32引腳TQFP和32焊盤MLF等多種選擇，方便不同的PCB布局和安裝需求。

寄存器與指令集

寄存器總結

文檔中詳細列出了各種寄存器的地址、位定義和功能。例如，狀態寄存器SREG包含了多個狀態標志位，用于反映系統的運行狀態。在使用這些寄存器時，需要注意保留位的處理，為了與未來設備兼容，保留位在訪問時應寫入零，且不要對保留的I/O內存地址進行寫入操作。

指令集概述

ATtiny28的指令集涵蓋了算術邏輯、分支、數據傳輸、位操作等多種類型的指令。例如，ADD指令用于兩個寄存器相加，RJMP指令用于相對跳轉。這些指令的執行周期大多較短，一般為1 - 4個時鐘周期，保證了指令的快速執行。

訂購與封裝信息

訂購代碼與適用范圍

文檔提供了不同速度和電源要求下的訂購代碼，以及對應的封裝形式和工作溫度范圍。例如，ATtiny28L - 4AC適用于商業溫度范圍（0 °C至70 °C），而ATtiny28L - 4AI適用于工業溫度范圍（-40 °C至85 °C）。用戶可以根據實際需求選擇合適的型號。

封裝尺寸與規格

對于不同的封裝形式，如32A（TQFP）、28P3（PDIP）和32M1 - A（QFN/MLF），文檔詳細列出了其尺寸和相關規格。這對于PCB設計人員來說非常重要，能夠確保微控制器正確安裝在電路板上。

總結

ATtiny28系列微控制器以其豐富的功能、低功耗特性和多樣化的封裝形式，為電子工程師提供了一個優秀的設計選擇。無論是在電池供電的便攜式設備，還是對穩定性要求較高的工業控制應用中，它都能發揮出出色的性能。在實際設計中，我們可以根據具體的應用需求，合理選擇型號和配置，充分發揮其優勢。各位工程師朋友們，不妨在自己的項目中嘗試使用一下，看看它能為你的設計帶來怎樣的驚喜。
