聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK（股票代碼：688536）依托成熟的高壓工藝、高精度ADC、REF技術能力以及大批量車規產品量產經驗，推出國產車規級BMS模擬前端產品組合：TPB79818Q/TPB79828Q為18串高集成AFE，專注電池精準監測與均衡控制；TPB7717Q為通信橋接芯片，確保AFE與MCU間穩定通信。該組合具備全國產化供應鏈、高精度監測、ASIL-D功能安全等優勢，可為新能源汽車與儲能系統提供高可靠、高性?xún)r(jià)比的國產化BMS解決方案。目前已通過頭部動力電池和儲能BMS客戶驗證。

01

產品優勢

高精度真同步滿足ASIL-D功能安全電壓監測，夯實電池安全與能效基礎

TPB79818Q作為核心單元，搭載18路高精度ADC，支持真同步電壓采樣，常溫精度達±1mV，全溫范圍（-40℃~125℃）內精度為±1.5mV，其冗余架構滿足ASIL-D功能安全要求。其衍生版本TPB79828Q進一步集成高精度24位電流ADC，測量誤差≤±0.1%，可精確監測充放電電流與估算電池容量，為電池安全與壽命管理提供關鍵支撐。

圖1 18路同步采樣

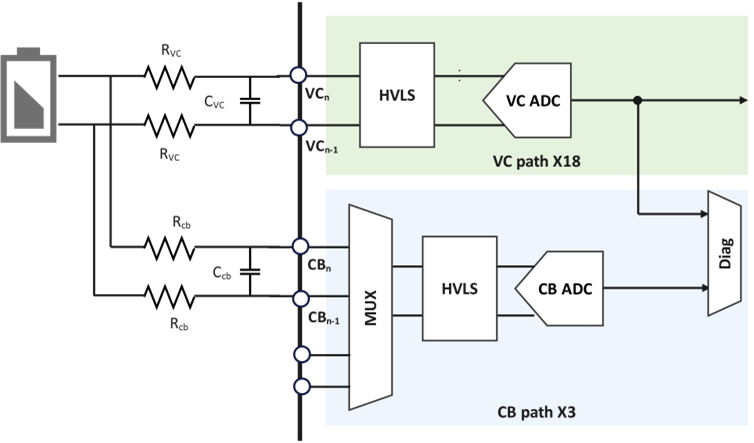

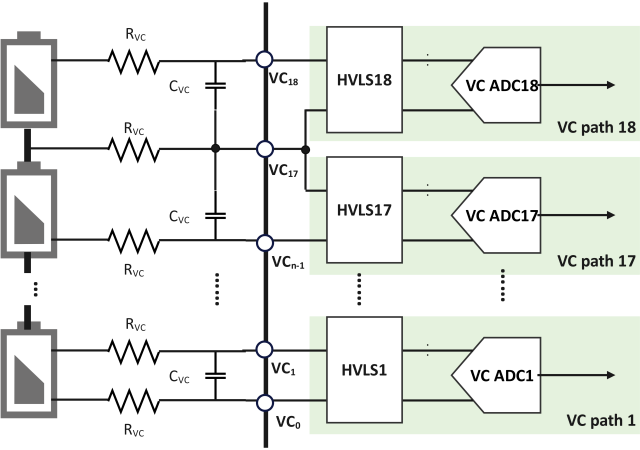

圖2 冗余架構設計

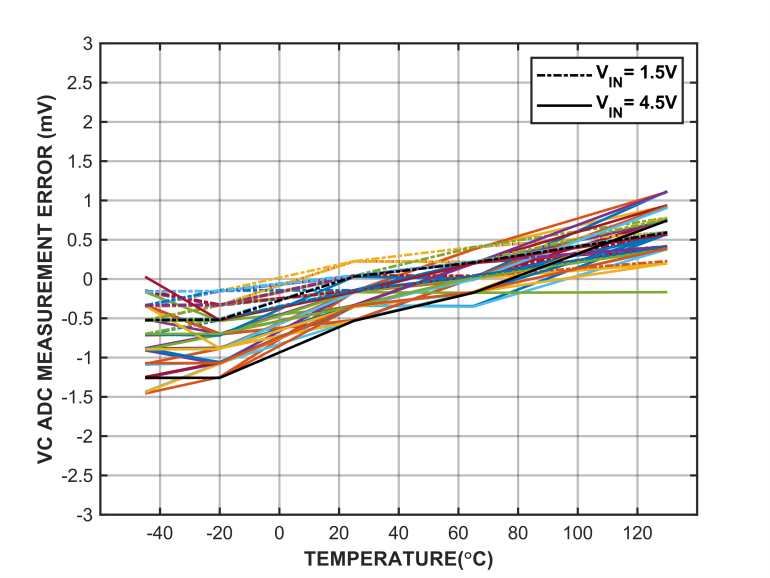

圖3 全溫高精度

五重?zé)峁芾頇C(jī)制，為電池安全與使用壽命提供支撐

TPB79818Q/TPB79828Q具有全面的溫度監測與管理功能：

11路NTC高精度溫度采樣，精度±1℃，實現電芯溫度全監控；采用完全冗余架構，溫度監控可靠安全；

可配置NTC OT/UT保護電路，休眠狀態自動控溫；靈活設置NTC采樣點，PACK/PCB保護閾值獨立設置；

內置2路片上溫度計，精度±3℃，實現溫度精確監控；

內置芯片熱報警及熱關斷邏輯，實現過熱情況下的快速響應；

內置分布式溫度計，監控高壓均衡管溫度，智能關斷；

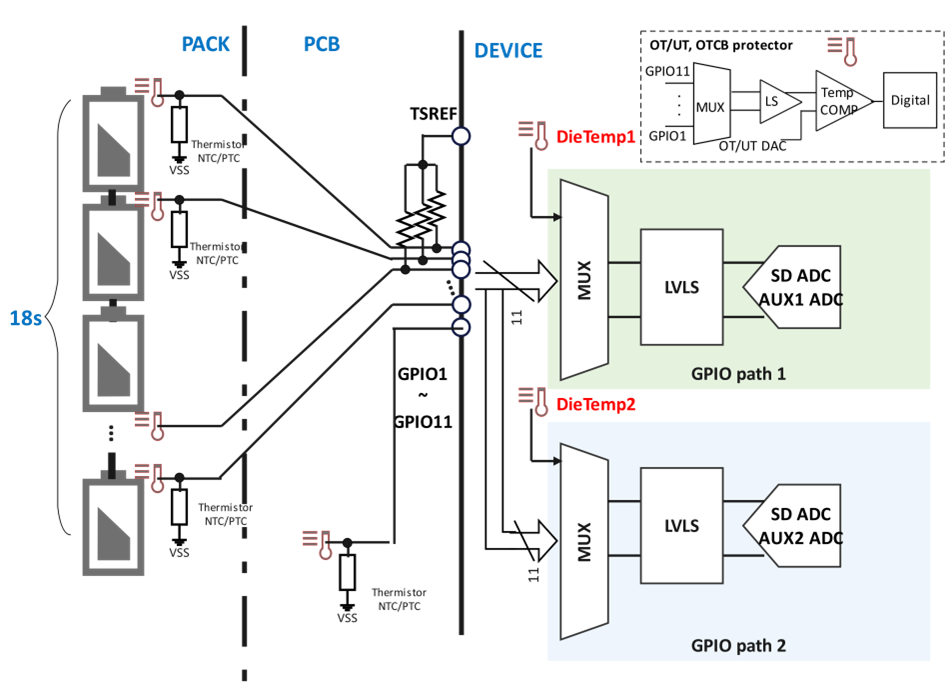

圖4 五重?zé)峁芾碓O(shè)計

穩定可靠的長距離通信能力，提升系統物理布局靈活性

優異通訊抗干擾能力，支持共模輸入電壓高達±20V，支持單節雙絞線長達40m穩定通訊。

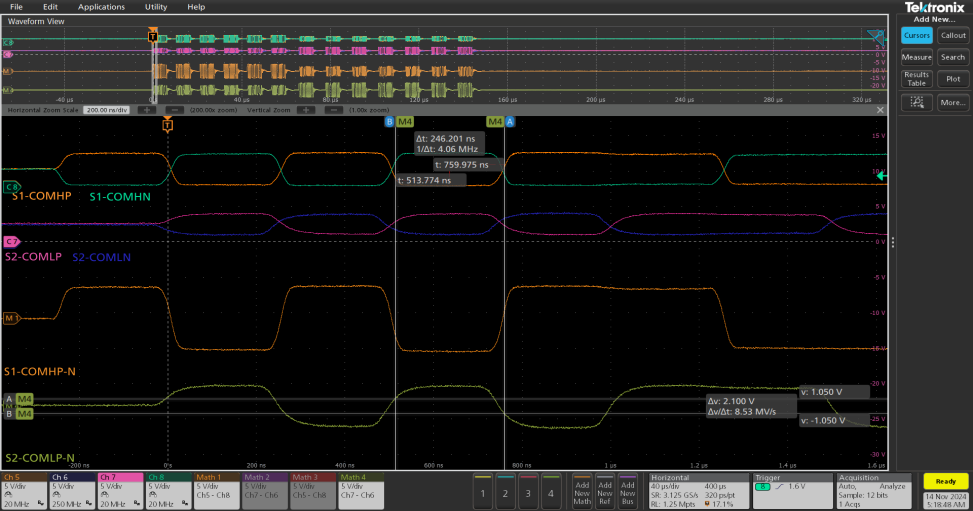

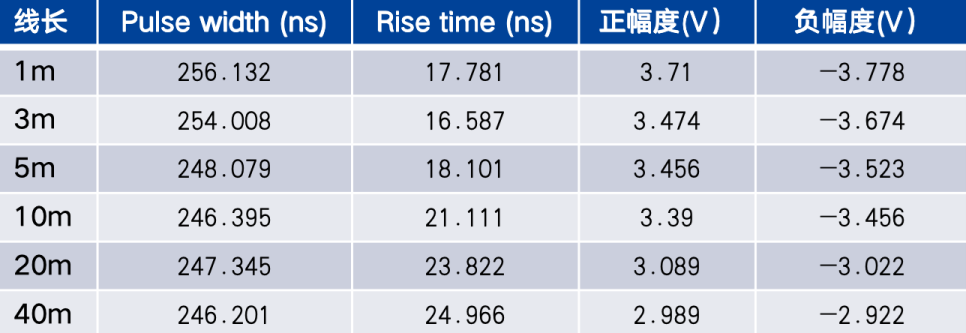

圖5 不同線長通信信號關鍵參數對比

圖6 菊花鏈通信波形_40m

智能化安全均衡功能設計，提升電池包全生命周期可用容量

均衡管Rdson=~1Ω，最小化芯片內部發熱；

自定義PWM，靈活配置均衡電流，最大300mA；

支持休眠均衡，多條件智能暫停/關斷均衡電流，安全高效；

定時到期，stop；

電芯欠壓，stop；

電芯過溫閾值(配合NTC)，pause；

均衡電阻過溫閾值(配合NTC) ，pause；

均衡管過溫保護，pause；

檢測到故障，stop；

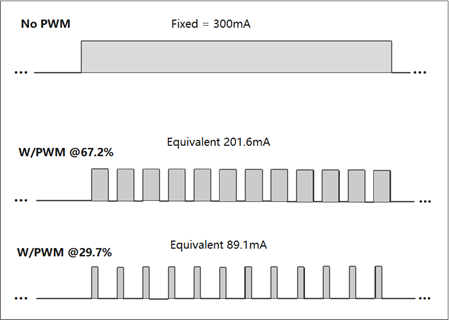

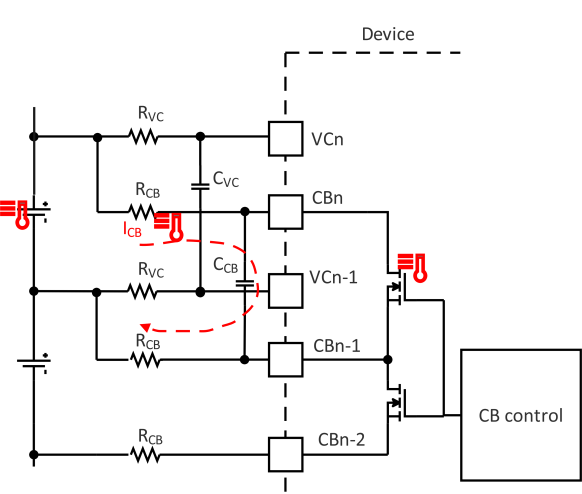

圖7 智能均衡

優秀電磁兼容能力設計，支持亂序熱插拔，適配汽車及儲能?chē)?yán)苛運行工況

電磁干擾（EMI）性能滿足CISPR25標準最高等級Class5要求

抗電磁干擾性能滿足ISO7637相關測試要求

抗靜電能力滿足ISO10605標準接觸式±20KV以及空氣式±25KV

支持任意通道亂序熱插拔，經10萬次循環熱插拔測試無故障

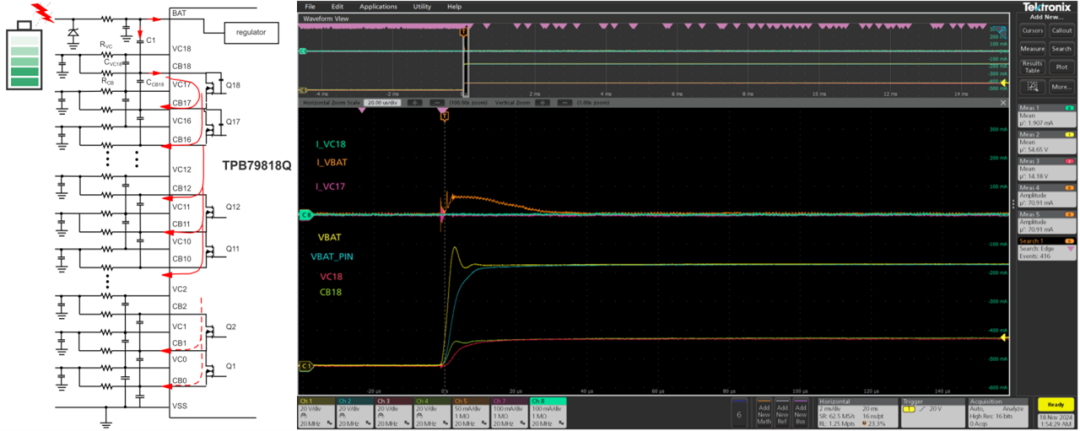

圖8 熱插拔測試——BAT熱插拔

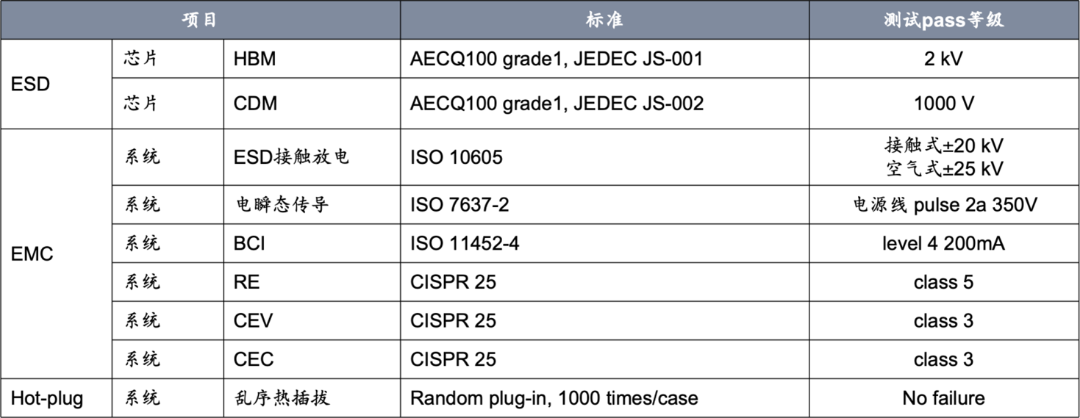

圖9 電磁兼容測試匯總

ASIL-D高安全等級，為BMS系統安全穩定運行提供保障

TPB79818Q/TPB79828Q/TPB7717Q芯片組通過ISO 26262 ASIL-D最高等級認證，為車規BMS提供高功能安全保障。其內置多重硬件保護機制，可實時監測電壓、溫度、電流等關鍵參數，異常時快速切斷危險回路。集成高可靠性均衡管及智能保護，支持多種均衡模式。產品具備完備自診斷與故障報警功能，確保系統安全穩定運行。

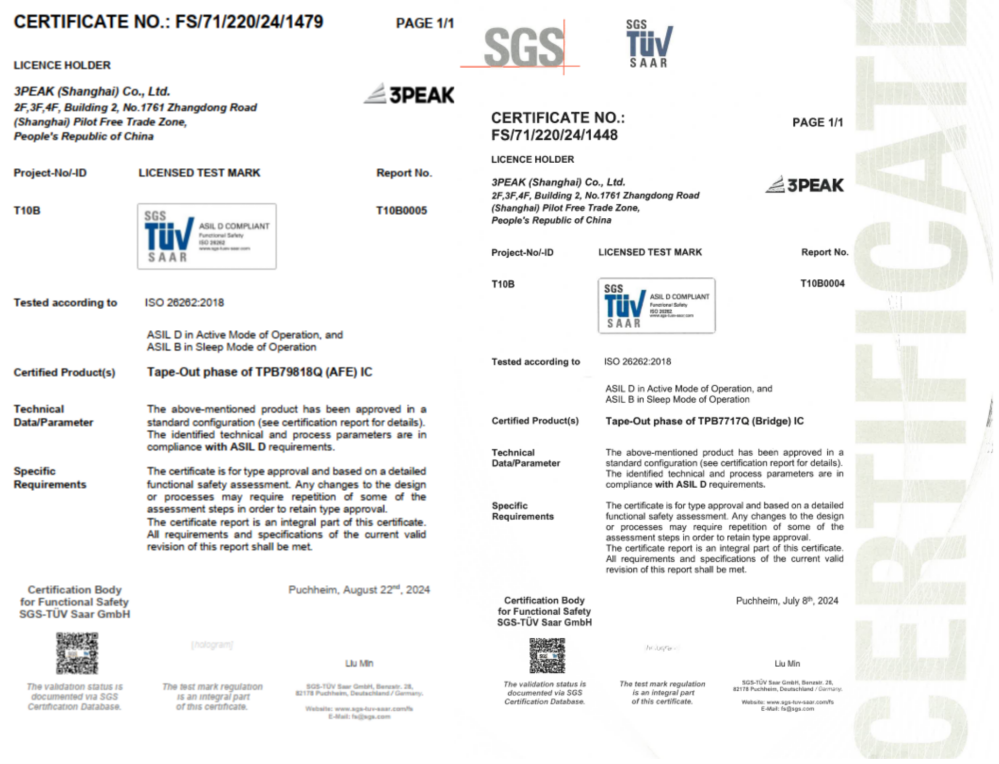

圖10 ISO26262認證

02產品特性

?全國產化：自主可控，產能可控；

?符合ISO 26262功能安全標準：系統及硬件可滿足ASIL-D級要求，可提供功能安全設計手冊；

?每個器件可測量6至18節串聯電池，單器件最高支持耐壓120V；

?菊花鏈通信，支持變壓器和電容隔離，最多支持64個器件級聯；

?18路專用高精度ADC和獨立電流高精度ADC

電壓ADC全溫典型采樣精度可達±1.5mV

電流ADC全溫典型采樣精度可達±0.1%，零漂誤差<7.5uV（TPB79828Q only）

?11個用于溫度傳感器/模擬/數字/SPI控制器的GPIO；

?內部均衡：300mAmax，PWM 調節電芯平衡電流；

?寬溫工作范圍：-40℃ to 125℃。

03典型應用

TPB79818Q/TPB79828Q與TPB7717Q是一套全國產、高精度、高可靠的車規級BMS AFE組合芯片。它聚焦新能源汽車與工業儲能兩大核心領域。

在新能源汽車中，該組合負責動力電池的電壓、溫度、電流監測與均衡控制，滿足嚴苛的車規安全標準。在儲能領域，它適用于各類儲能產品，保障電池長期穩定運行。

其中，TPB79818Q/TPB79828Q實現精準監測與均衡，TPB7717Q提供穩定通信橋接，二者協同構建了完整的BMS通信監測鏈路，為關鍵應用提供國產化核心解決方案。

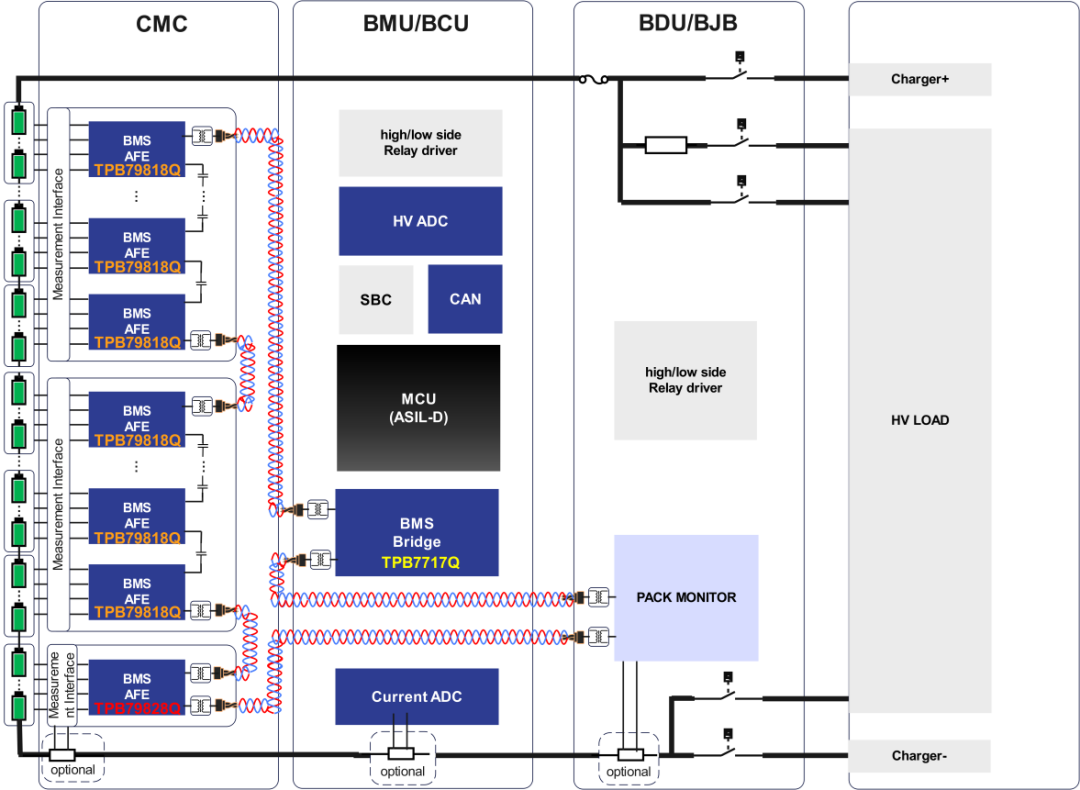

圖11 動力電池應用

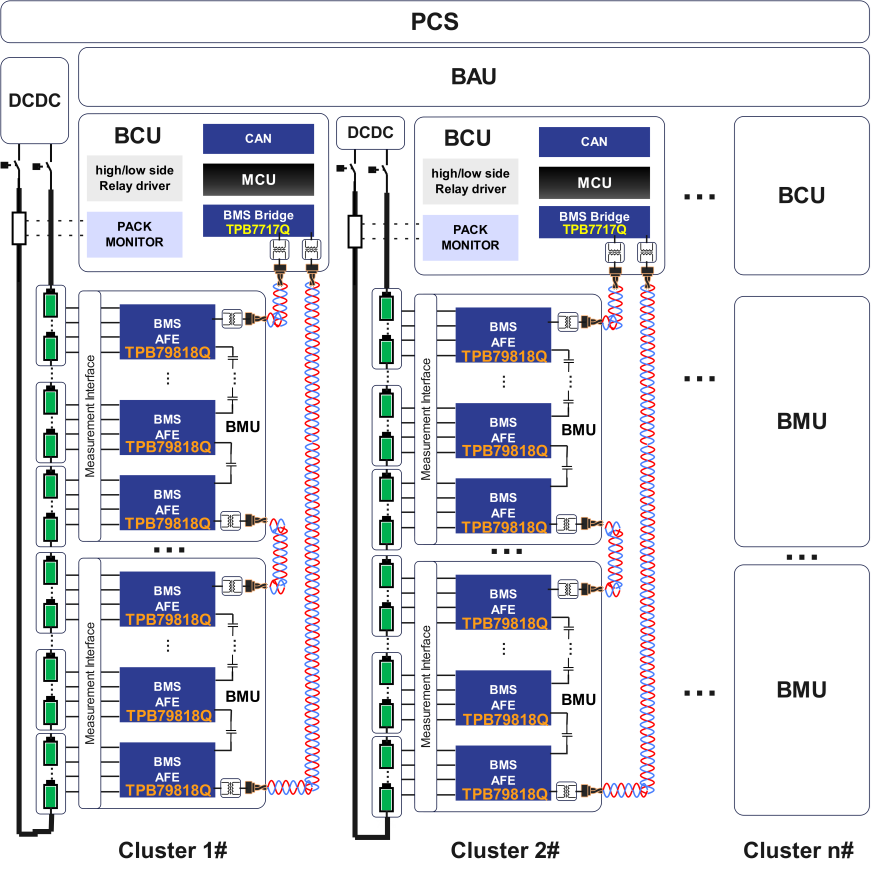

圖12 工商業儲能應用
