串口屏

串口屏是一個集成了單片機的屏幕模塊，采用的是TTL串口協議，可以直接通過對應指令控制屏幕，
本文采用的串口屏是陶晶馳T0系列的基本型，目的是通過單片機的串口來控制串口屏。

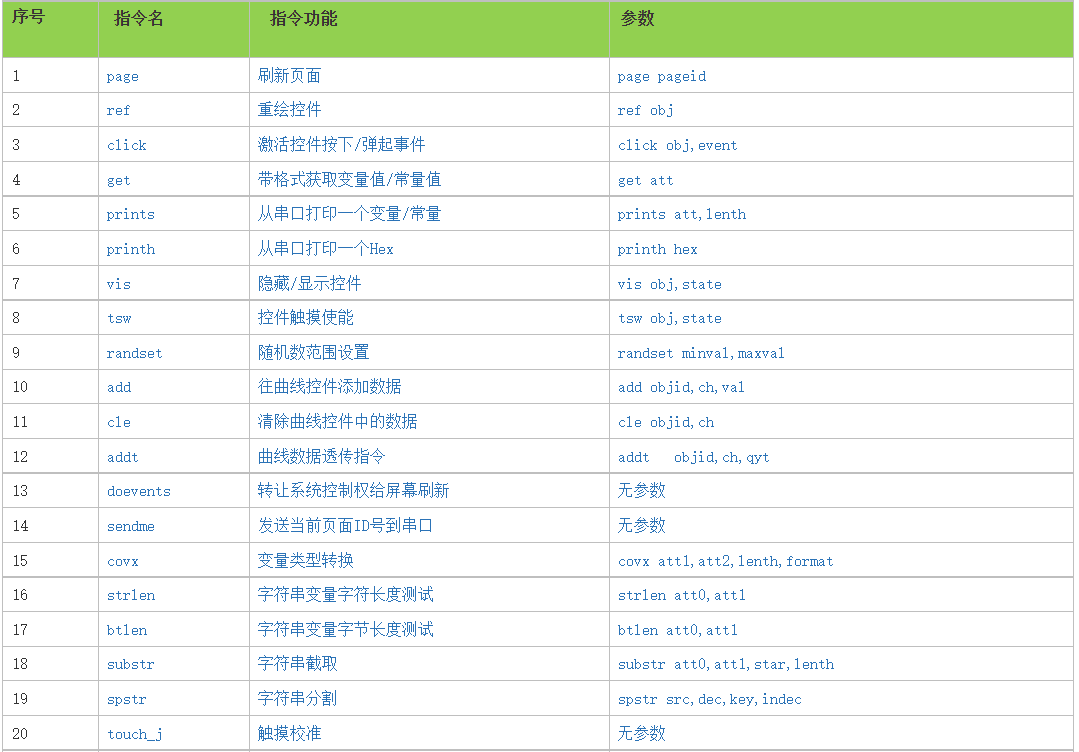

基礎指令集


上面僅是一部分常用的基礎指令，更多更仔細的指令或者函數可以訪問陶晶馳資料官網。

硬件和接線

硬件需要一塊STM32F103C8T6的開發板，杜邦線諾干，2.4寸串口屏一塊

接線

串口屏	STM32
+5V	5V
TX	PA10
RX	PA9
GND	GND

實驗前準備

準備前需要下載出廠標準樣例，一般出廠自帶的，不需要下載，需要下載的可以參考以前的文章：[51單片機驅動HMI串口屏，串口屏的下載方式]

STM32程序

串口程序

串口配置

void uart_init(u32 bound){
    //GPIO端口設置
    GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA時鐘
 	USART_DeInit(USART1);  //復位串口1
	 //USART1_TX   PA.9
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//復用推挽輸出
    GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化PA9

    //USART1_RX	  PA.10
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空輸入
    GPIO_Init(GPIOA, &GPIO_InitStructure);  //初始化PA10

   //Usart1 NVIC 配置

    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//搶占優先級3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子優先級3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根據指定的參數初始化VIC寄存器

   //USART 初始化設置

	USART_InitStructure.USART_BaudRate = bound;//一般設置為9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字長為8位數據格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一個停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//無奇偶校驗位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//無硬件數據流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收發模式

    USART_Init(USART1, &USART_InitStructure); //初始化串口
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//開啟中斷
    USART_Cmd(USART1, ENABLE);                    //使能串口

}

中斷服務程序

void USART1_IRQHandler(void)                	//串口1中斷服務程序
	{
	u8 Res;
#ifdef OS_TICKS_PER_SEC	 	//如果時鐘節拍數定義了,說明要使用ucosII了.
	OSIntEnter();
#endif
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中斷(接收到的數據必須是0x0d 0x0a結尾)
		{
		Res =USART_ReceiveData(USART1);//(USART1- >DR);	//讀取接收到的數據
		if((USART_RX_STA&0x8000)==0)//接收未完成
			{
			if(USART_RX_STA&0x4000)//接收到了0x0d
				{
				if(Res!=0x0a)USART_RX_STA=0;//接收錯誤,重新開始
				else USART_RX_STA|=0x8000;	//接收完成了
				}
			else //還沒收到0X0D
				{
				if(Res==0x0d)USART_RX_STA|=0x4000;
				else
					{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
					USART_RX_STA++;
					if(USART_RX_STA >(USART_REC_LEN-1))USART_RX_STA=0;//接收數據錯誤,重新開始接收
					}
				}
			}

     }

主函數

int main(void)
 {
	delay_init();	    	 //延時函數初始化
	NVIC_Configuration(); 	 //設置NVIC中斷分組2:2位搶占優先級，2位響應優先級
	uart_init(9600);	  	 //串口初始化為9600
	HMISendstart();          //為確保串口HMI正常通信
	{

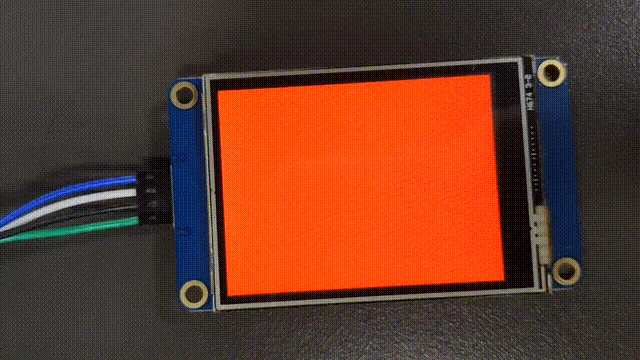

		HMISends("cls RED");  //發送串口指令
		HMISendb(0xff);		  //發送結束符 0XFF 0XFF 0XFF
		delay_ms(1000);
    	HMISends("cls GREEN");
		HMISendb(0xff);
    	delay_ms(1000);
    	HMISends("cls BLUE");
		HMISendb(0xff);
		delay_ms(1000);
		HMISends("cls BLACK");
		HMISendb(0xff);
		delay_ms(1000);
		HMISends("page 4");
		HMISendb(0xff);
		HMISends("t0.txt="春風不度玉門關"");
		HMISendb(0xff);
	}
	while(1);
}

字符串發送函數

void HMISends(char *buf1)		  //字符串發送函數
{
	u8 i=0;
	while(1)
	{
	 if(buf1[i]!=0)
	 	{
			USART_SendData(USART1,buf1[i]);  //發送一個字節
			while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET){};//等待發送結束
		 	i++;
		}
	 else
	 return ;

		}
	}```
字節發送函數

```c
void HMISendb(u8 k)		         //字節發送函數
{
	u8 i;
	 for(i=0;i< 3;i++)
	 {
	 if(k!=0)
	 	{
			USART_SendData(USART1,k);  //發送一個字節
			while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET){};//等待發送結束
		}
	 else
	 return ;

	 }
}
