PCIe數據采集卡設計原理圖:138-1路1Gsps AD 1路1Gsps DA高速采集存儲回放設備

hexiaoyan510 ? 來源:hexiaoyan510 ? 作者:hexiaoyan510 ? 2026-02-11 09:14 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

1路1Gsps AD 1路1Gsps DA高速采集存儲回放設備
一、產品簡介
產品基于1Gsps的AD,1Gsps的DA 實現PCIe的數據采集、存儲、回放功能。硬件包括FPGA采集播出卡、PCIe固態盤、超威服務器。

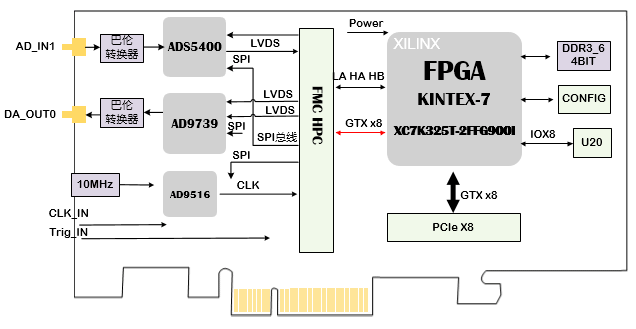

二、采集卡性能指標采集卡原理框圖:

板卡功能
參數
內容
ADC
芯片型號
ADS5400(TI
路數
1路ADC,
采樣率
1Gsps
數據位
12bit
數字接口
DDR LVDS
模擬接口
Balun交流耦合
模擬輸入
1Vpp
連接器
1路 SMA
輸入阻抗
50Ω
模擬指標
有效位數:≥10.5
3dB帶寬:≥60MHz
DAC
芯片型號
AD9739(ADI
路數
1路DAC
轉換率
1Gsps
數據位
12bit
數字接口
LVDS
模擬接口
Balun耦合
模擬輸出
1Vpp
連接器
SMA
輸出阻抗
50歐姆
模擬指標
時鐘
PLL芯片
AD9516-1
板載晶振
10MHz 溫補晶振VCXO
外輸入時鐘
默認10MHz,3.3V LVTTL電平
觸發
路數
1路外輸入
電平
3.3V LVTTL電平
FPGA
型號
XC7K325T-FGG900I可升級為XC7K410T
外部緩存
1路64bitDDR3,容量2GByte
加載方式
128Mbit@PC28F128MAP30
低速IO
8路LVTTLIO
PCIe
V2.0 PCIeX8;
軟件
操作系統
windows 軟件驅動, 定置linux 驅動
功能
觸發采集、連續采集,硬盤存儲,回放顯示
板卡標準
PCIe規范
板卡尺寸
69mmx76.5mm/安裝孔為2.7mm
板卡重量
(含散熱片)1Kg
板卡供電
+12V@3A;30W
工作溫度
Industrial -40℃到+85℃
三、超微工作站
主板
超微 X8DTG-QF 雙路主板
機箱
超微SCE-747TQ-R1400B 4U 塔式 8盤位熱插拔
電源
超微 1400W 1+1 冗余電源 80PLUS
CPU
INTEL 至強 E5680 3.33G 6核12線程
散熱
超微原廠 純銅散熱風扇
硬盤
希捷1T SATA 企業級
運算卡
Nvidia Tesla K20 2496 CUDA單元
內存
三星 16G DDR3 1333 ECC REGS
鍵鼠
羅技 有線鍵鼠套裝
顯示器
UltraSharp U2412M 24英寸寬屏LED背光IPS液晶

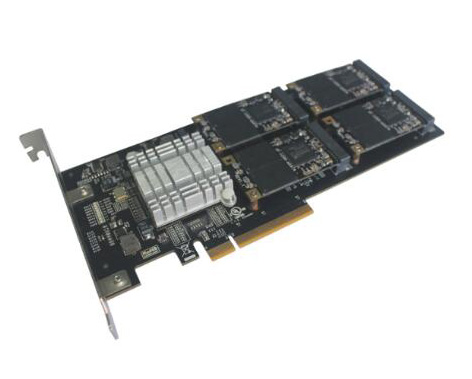

四、 固態硬盤:PCI-E MCJ67M1T


※PCIE2.0Interface6Gb /sSATA+SAS HBAs, onboard8mSATA interfaceSATA3SSD. Supportupto2TBcapacity.
Support RAID0;RAID1;RAIO10.Meet theneedsofavarietyofoccasions.
Max 4000M/S Read and write speeds,For a variety of high-endapplications.
※Depending on the application, with different types ofSSD, convenientandflexible

High reliability, to meet avarietyofindustrial applications.
五、軟件功能界面介紹
整個軟件可以分為如下四個功能區塊:參數配置區、采集操作區、顯示區、回放操作區。
圖2.1 軟件界面功能區塊
5.1 參數配置區功能
圖2.2 配置功能設置區
1)采樣頻率控件。
此控件設計成下拉菜單的形式,下拉菜單包括102.4m、409.6m、500m三個選項。409.6m和500m設置命令發送給1G AD采樣卡。102.4m設置命令發送給時鐘卡。
2)觸發方式控件。
此控件設計成下拉菜單的形式,下拉菜單包括內觸發和外觸發。當1中設置成409.6m或500m的選項時,命令下發給1G AD采樣卡。當1中設置成102.4m的選項時,命令下發給時鐘卡。
3)時鐘源控件,此控件設計成下拉菜單的形式,菜單包括內時鐘和外時鐘。此命令發送給時鐘卡。
4)配置控件,點擊此控件對AD進行配置,當采樣頻率設置成409.6m或500m時,命令發送給1G AD采集板,當采樣頻率設置成102.4m時,命令發送給時鐘卡。
5.2發送功能介紹
圖2.3 發送功能設置區
1)頻率控件設計成填寫方式,位寬占4個字節,單位10HZ。
2)射頻衰減控件設計成下拉方式,下拉菜單包括2’b00:不衰減、2’b01:衰減 10dB、2’b10:衰減20dB、2’b11:衰減30dB,射頻衰減占用一個字節的低2位。
3)模式識別控件設計成下拉菜單的形式,下拉菜單包括2’b00:常規模式、2’b01:低噪聲模式,模式識別占用一個字節的2位。
4)中頻衰減控件設計成填寫方式,單位1dB,占用一個字節的低六位。
5)帶寬選擇控件設計成下拉菜單的方式,菜單包括2’b01:帶寬3000kHz/500kHz、2’b10:帶寬20mHz、2’b11:帶寬40mHz。
6)發送控件用于當以上控件都設置完成之后,點擊此控件,上位機以PCIE DMA的方式下發給板卡,DMA大小位8字節。
5.3采集操作區
圖2.3 采集操作區
1)開始采集控件,當采樣頻率設置成409.6m或500m時,命令發送給1G AD采集板,當采樣頻率設置成102.4m時,命令發送給時鐘卡。開始采集數據。
2)停止采集控件,當采樣頻率設置成409.6m或500m時,命令發送給1G AD采集板,當采樣頻率設置成102.4m時,命令發送給時鐘卡。停止采集數據。
3)點擊清除控件會清除板載內存的數據。
5.4顯示區
圖2.5 顯示區
波形顯示區。橫坐標為播放文件的數據點序號,縱坐標為電壓值。
5.5回放操作區
圖2.5 回放操作區
1) 回放文件路徑瀏覽按鈕。瀏覽需要回放的文件,選擇好文件后,文件路徑會自動顯示到按鈕左側的編輯框中。
2) 加載按鈕。瀏覽路徑完成后,點擊加載按鈕,程序加載待回放的文件到程序,等待播放。
3) 開始回放按鈕。加載完文件后,點擊開始回放按鈕,開始回放。
4) 暫?;胤虐粹o。根據實際情況,可以點擊停止回放按鈕,查看波形。
5) 快進按鈕。根據實際需要,調節回放速度。
6) 振幅縮放按鈕。根據實際需要,調節波形在顯示區的振幅顯示范圍,便于波形查看。
7) “+”和“-”按鈕。根據實際需要,調節波形在顯示區的橫軸顯示范圍,便于波形查看。

標簽: 高速信號處理, 數據采集卡, DA高速采集存儲, PCIe固態盤, 采集存儲回放

審核編輯 黃宇
