從單雙模式到軟硬結合，一步步教你精準篩選CAN幀

一、ECAN-E02配置方式概覽

ECAN-E02設備可以使用上位機或網頁進行參數配置。這兩種配置方法除了界面略微不同，功能完全相同。

連接方式：

• 將設備與電腦連入同一網絡
• 在瀏覽器輸入設備IP進入網絡配置界面
• 如果不知道設備IP，可以使用上位機進行搜索

二、硬件濾波器模式詳解

硬件濾波器默認開啟，但不進行任何過濾。接收過濾器可以在單過濾器模式或雙過濾器模式下使用。

界面標識：

• 第一行的"ST"黃色字段：標準幀格式
• 第二行的"RT"藍色字段：擴展幀格式

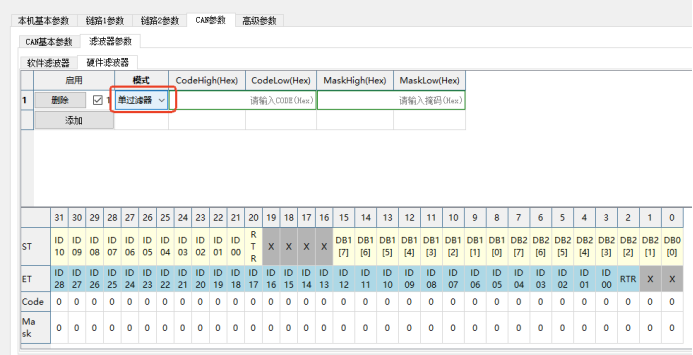

1. 單過濾器模式

使用接收代碼和掩碼定義一個過濾器，支持：

• 篩選標準幀的前兩個數據字節
• 或擴展幀的29位ID的全部?jī)?nèi)容

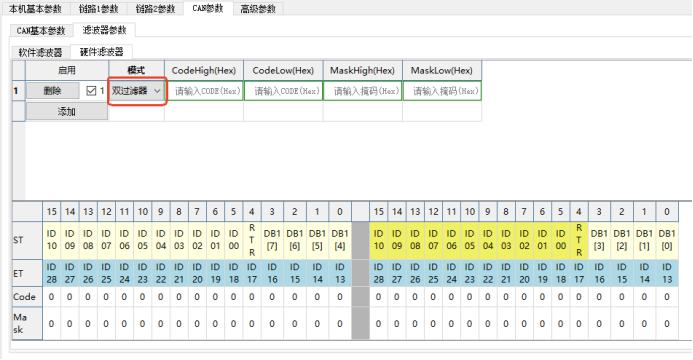

2. 雙過濾器模式

使用接收代碼和掩碼定義兩個單獨的過濾器，支持：

• 接收更多ID
• 但不支持篩選擴展ID的全部29位

注意事項：

• 標準幀的淺黃色和深黃色為兩個濾波器（這兩個濾波器并不對稱）
• 擴展幀從中間灰色部分劃分為兩個濾波器
• 雙過濾器模式下，接收到的數據滿足一個濾波器的條件即可接收

三、濾波器配置界面操作指南

在濾波器界面中，在上方的輸入框內填入數值后，下方的提示框內對應bit會發生改變。

聯動操作：

• 點擊下方提示框的對應bit，上方輸入框的數值也會聯動變化
• 在未確定需要輸入的CODE和Mask前，推薦直接點擊提示框中的bit位進行調整

四、單濾波器模式配置示例

1. 配置步驟

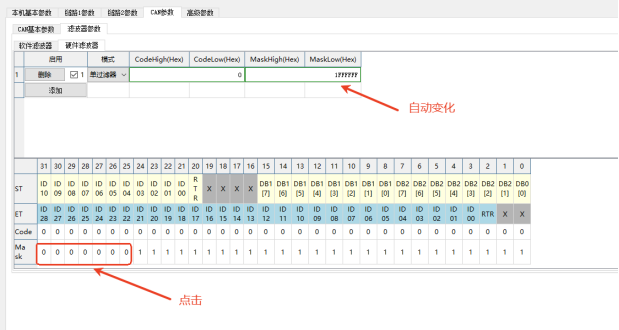

將Mask的[31:25]設置為0，理論上此時設備只會接收：

• 幀ID小于0X0F的標準幀
• 幀ID小于0X3FFFFF的擴展幀

保存配置：

1. 點擊上位機下方"保存配置"按鈕
2. 待參數保存成功后點擊"重啟設備"按鈕

2. 測試連接

打開網絡調試助手連接上設備后，設備的link燈會從閃爍的狀態變?yōu)槌Ａ?。將設備的CAN端與CAN分析儀連接進行測試。

3. 測試結果

勾選上CAN分析儀的"幀ID每發送一幀增加"，并進行連續發送：

觀察結果：

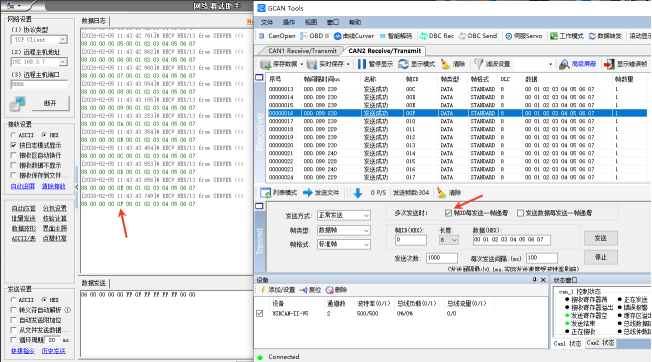

• 分析儀發送標準幀時，設備只接收了ID小于等于0X0F的幀

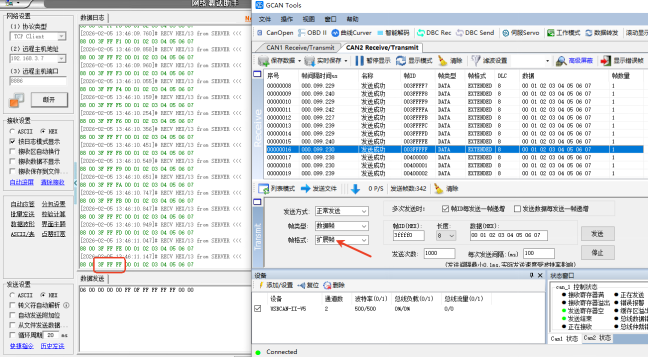

• 擴展幀時，設備只接收小于等于0X3FFFFF的幀
• 結果與預期相符

五、雙濾波器模式配置示例

1. 配置說明

使用雙濾波器模式時，只需符合一個濾波器的條件，幀就會被接收。

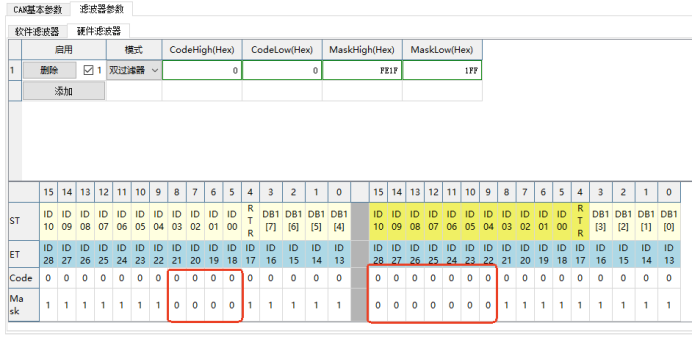

配置示例：

• 濾波器1：標準幀時只接收ID[3:0]為0的幀（ID為0x00、0x10、0x20、0x30...）
• 濾波器2：標準幀時只接收ID[10:4]為0的幀（ID小于等于0X0F的幀）

組合效果：此時標準幀ID為0x00-0x0F、0x10、0x20...的幀會被設備接收。

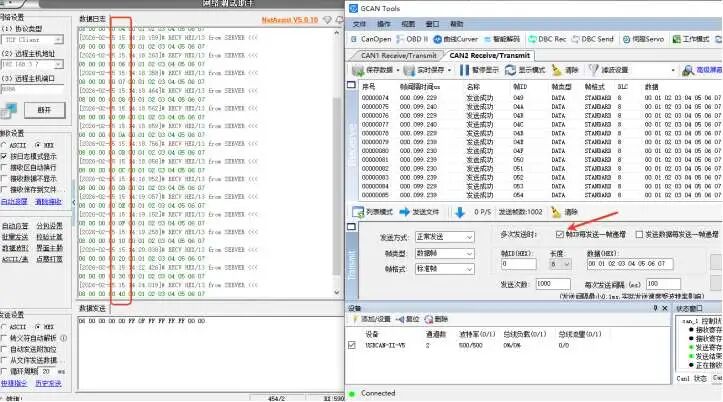

2. 測試結果

設備能接收到的幀符合預期。

六、軟件濾波器配置與使用

1. 配置方法

軟件濾波器的使用十分簡單：

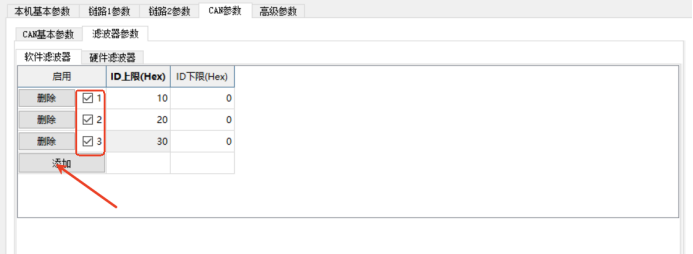

• 點擊"添加"按鈕，可增加軟件濾波器
• 復選框打上勾代表啟用

過濾流程：通過硬件濾波器的幀會來到軟件濾波器再過濾一次，軟件濾波器只會讓指定ID范圍內的數據通過。

2. 配置示例

上圖中三個軟件濾波器的ID通過范圍不同，但是因?yàn)橹灰芊先我庖粋€(gè)濾波器的要求，數據就通過，所有ID范圍在0x00-0x30的幀可以通過軟件濾波器。

3. 組合測試

軟件濾波器如上圖配置，硬件濾波器保持之前的雙過濾器配置不變，保存參數并重啟后進行測試。

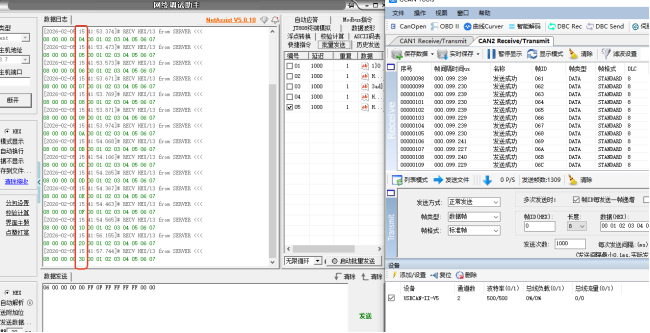

測試結果：

由于在之前的硬件濾波器條件下，又使用軟件濾波器限制了ID范圍，此時設備只接收了0x00-0x0F、0x10、0x20、0x30這幾個ID的標準幀，符合預期。

七、總結與建議

ECAN-E02濾波器核心功能總結：

1. 雙模式硬件濾波：?jiǎn)?雙過濾器模式靈活切換
2. 軟硬結合：硬件濾波后可通過軟件濾波器二次過濾
3. 可視化配置：點擊bit位即可聯動修改數值
4. 多配置方式：支持上位機與網頁配置

使用建議：

1. 明確需求：根據實際需要接收的CAN幀ID范圍選擇合適的濾波器模式
2. 分步測試：先配置硬件濾波器，測試通過后再添加軟件濾波器
3. 及時保存：配置修改后務必保存并重啟設備使配置生效
4. 記錄配置：復雜的濾波器配置建議記錄代碼和掩碼值，便于后續調整

注意事項：

• 雙濾波器模式下，兩個濾波器不對稱，配置時需特別注意
• 擴展幀在雙濾波器模式下無法篩選全部29位ID
• 軟件濾波器在硬件濾波器之后生效，為第二道過濾屏障

通過本文的詳細步驟與示例，您應該已經掌握了ECAN-E02濾波器的配置與使用方法。無論是簡單的單ID過濾，還是復雜的多ID范圍篩選，ECAN-E02都能提供靈活的解決方案。

實踐提示：在實際使用中，建議先用CAN分析儀發送測試幀，驗證濾波器配置效果，確認無誤后再接入實際CAN網絡。
