消費升級下，高速吹風筒成為消費電子熱門品類，高轉速、穩運行、低噪音成為用戶核心訴求，也讓無刷永磁同步電機的高精度控制成為行業研發關鍵。面對市場對高端控制方案的迫切需求，深耕DSP芯片研發的進芯電子，憑借國內領先的數字信號處理技術，推出基于進芯ADP32F036 DSP芯片的高速吹風筒BLDC無傳感器FOC控制方案，一舉突破轉速壁壘，實測機械轉速達141000rpm，為高速吹風筒產品升級提供高性價比、高適配性的核心解決方案。

硬核方案來襲，刷新行業轉速上限

作為國內領先的DSP芯片及應用方案設計團隊，進芯電子針對高速吹風筒應用場景的技術需求，以ADP32F036高性能32位DSP為主控核心，融合無傳感器磁場定向控制技術，打造出兼具極致性能與實用價值的控制方案，完美契合高端吹風筒的研發與量產需求。

1

超高速性能，領跑行業水準

方案依托ADP32F036的高性能運算架構，可高效處理高速復雜的控制算法，支持最高2.35KHz電頻率輸出，實測機械轉速達141000rpm，相較當前市場主流高端產品提升7.5%，強勁的轉速帶來更迅猛的氣流，實現快速干發，讓產品輕松形成市場性能差異化優勢。

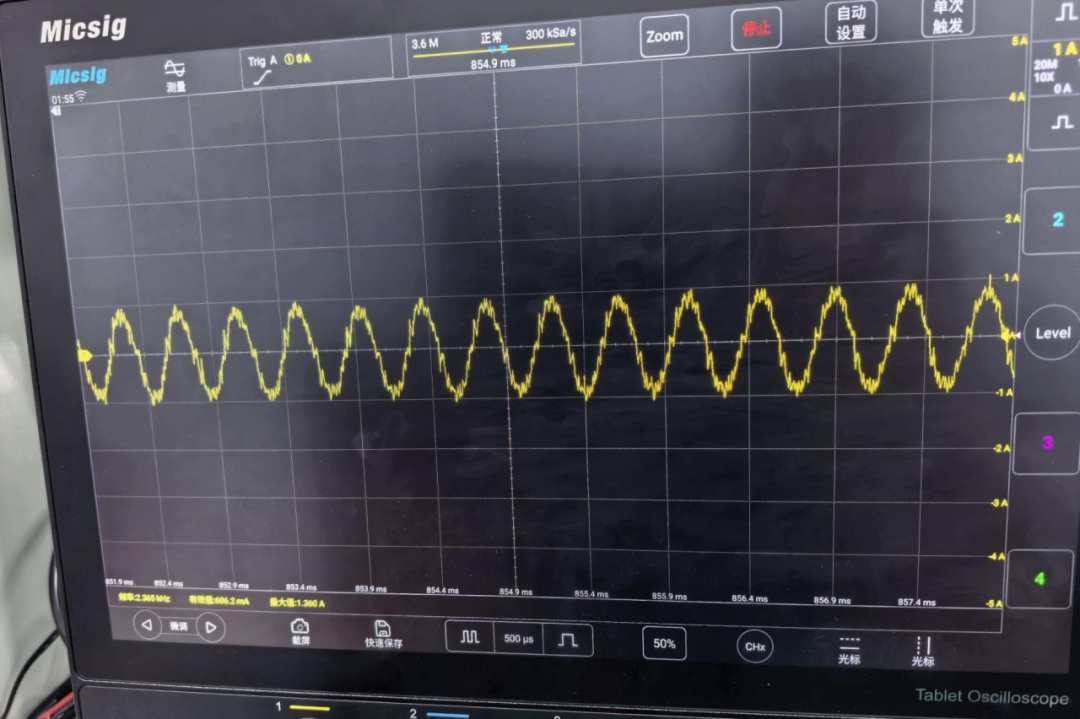

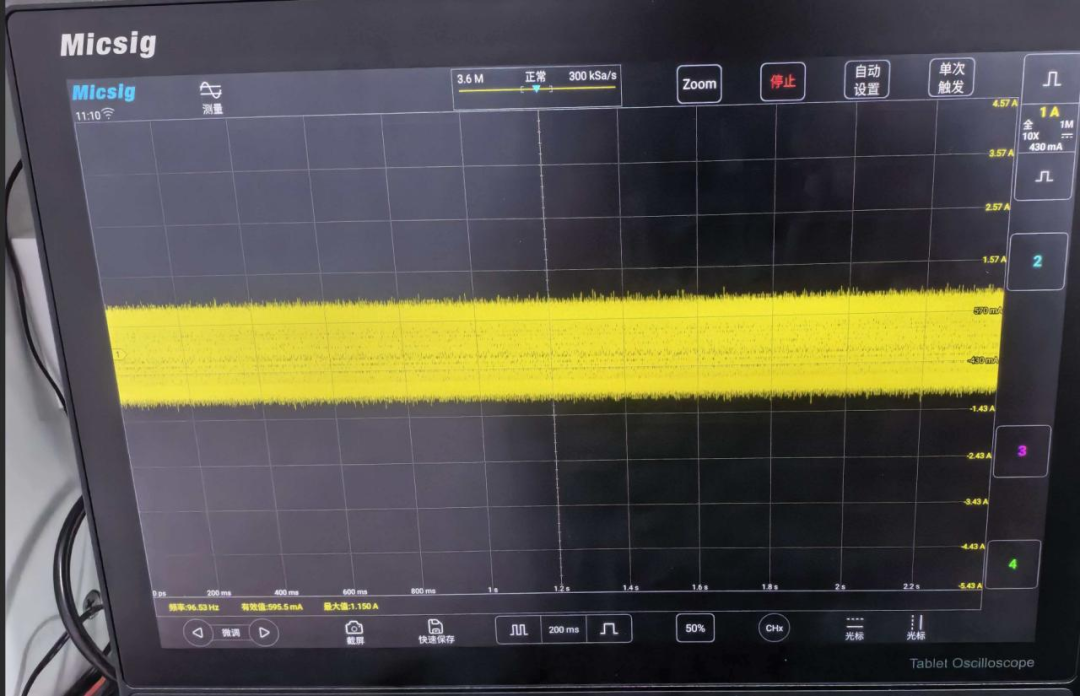

▲ADP32F036整機測試波形

2

無感精準控速，升級用戶體驗

采用無傳感器FOC磁場定向控制技術，搭配SVPWM空間矢量調制，通過精準的電流采樣與電機位置估算實現轉矩和轉速的平滑調控，不僅省去霍爾傳感器的硬件成本與故障風險，更能實現0.5秒快速啟動、0.3秒極速停機，運行過程中噪音更低、轉矩更穩定，重載啟動也平順無抖動，大幅提升用戶使用體驗。

▲FOC轉矩控制基本方案

3

全維安全保護，保障穩定運行

方案內置完善的故障保護體系，覆蓋過流、過壓/欠壓、電機堵轉、輸出缺相、NTC溫度故障、通訊故障等十余種故障類型，設置精準的保護閾值，故障發生時立即封鎖PWM輸出，全方位保障電機與整機設備的運行安全；同時配備故障燈閃爍提示功能，便于后期的檢修與維護，降低售后成本。

4

高集成度設計，實現降本增效

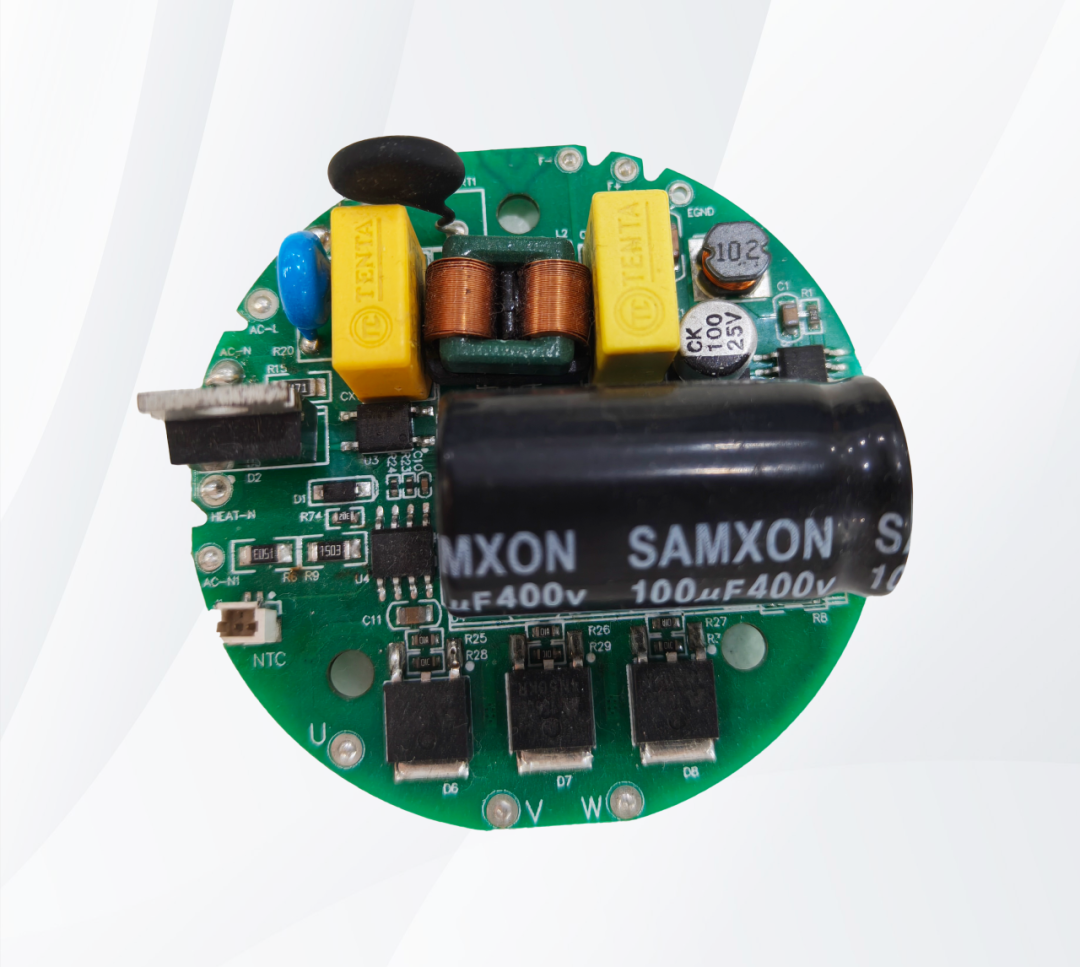

主控芯片ADP32F036片內高度集成運放、PGA、比較器、高速ADC、HRPWM等豐富外設，無需額外外掛芯片即可實現電流采樣、溫度檢測、PWM驅動等全部控制功能，大幅精簡硬件電路、縮小PC 面積；同時方案采用分離元器件設計，進一步降低物料成本，真正實現高性能與高性價比的兼得。

5

標準化開發體系，縮短上市周期

方案配套標準化的電機參數測量與匹配方法，支持控制板、電機的快速更換與調試，僅通過簡單的參數校準、PI值調節即可完成性能優化；同時搭配成熟的開發工具、完整技術文檔與全流程技術支持，無需復雜的二次開發，大幅降低研發門檻，有效縮短產品的研發、測試與量產上市周期。

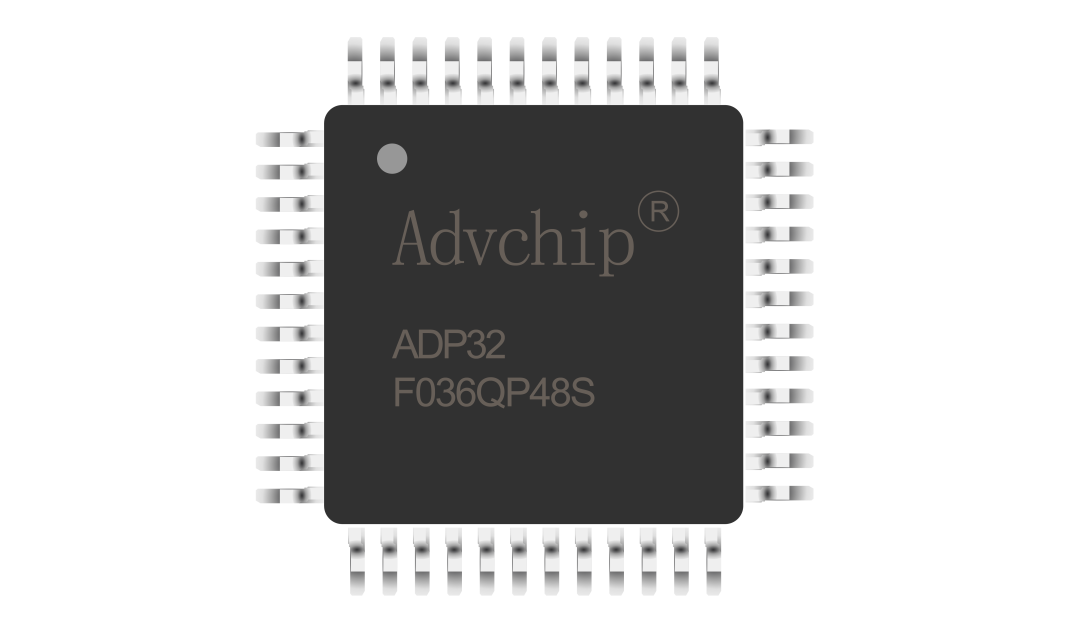

主控芯片ADP32F036，為高端控制而生

本方案的極致性能，源于進芯ADP32F036 高性能32位定點DSP的硬核配置，該芯片完美適配高速吹風筒高頻率、高精度的控速需求。
