勵磁電感：

1. 勵磁電感（Magnetizing Inductance）

• 定義：勵磁電感是電磁設備中用于建立主磁通所需的電感。例如，在變壓器中，當二次側開路（無負載）時，一次側繞組的電感即為勵磁電感。它反映了繞組在交變電壓下產生磁場的能力。

• 物理意義：

• 勵磁電感與鐵芯的磁導率（μ）、繞組匝數（N2）、鐵芯截面積（A）及磁路長度相關，公式為：

• 它決定了設備在空載時儲存磁能的能力，是等效電路模型中的重要參數。

• 特點：

• 非線性：鐵芯材料的磁導率會隨磁場強度變化，尤其在接近飽和時，勵磁電感會顯著下降。

• 理想與實際的差異：理想變壓器模型中勵磁電感為無窮大（無需電流產生磁場），但實際設備中必須考慮其有限值。

2. 勵磁電流（Magnetizing Current）

• 定義：勵磁電流是為建立主磁通而流經繞組的電流。例如，變壓器一次側在空載時仍需消耗少量電流以維持磁場，此電流即勵磁電流。

• 物理意義：

• 根據安培環路定律，磁通量（Φ）與電流（I）的關系為：

• 勵磁電流的大小取決于鐵芯的磁阻，磁阻越低（高磁導率鐵芯），所需電流越小。

• 特點：

• 波形畸變：若鐵芯飽和，勵磁電流會急劇增大并呈現尖峰波形，導致設備發熱和效率下降。

• 空載損耗：勵磁電流產生的能量損耗（鐵損）包括渦流損耗和磁滯損耗。

3. 應用與注意事項

• 變壓器設計：

• 需合理選擇鐵芯材料和截面積，以控制勵磁電流，避免飽和。

• 等效電路中，勵磁電感與漏感需分開建模（漏感代表未耦合到另一側的磁場）。

• 電機中的勵磁：

• 同步電機需通過直流勵磁電流建立轉子磁場，與變壓器中的交流勵磁不同。

• 測量與分析：

• 空載試驗可測量勵磁電流和鐵損，短路試驗則測漏感和銅損。

4. 總結

• 勵磁電感是建立磁場的“能力”，決定設備空載時的儲能特性。

• 勵磁電流是建立磁場的“代價”，需優化設計以降低損耗和避免飽和。

1. 漏感的定義

• 物理本質：在變壓器或耦合電感中，當一次側繞組通電時，并非所有磁通都能穿過鐵芯并與二次側繞組完全耦合。未耦合的磁通會通過空氣或其他路徑形成閉合回路，這部分磁通對應的電感即為漏感。

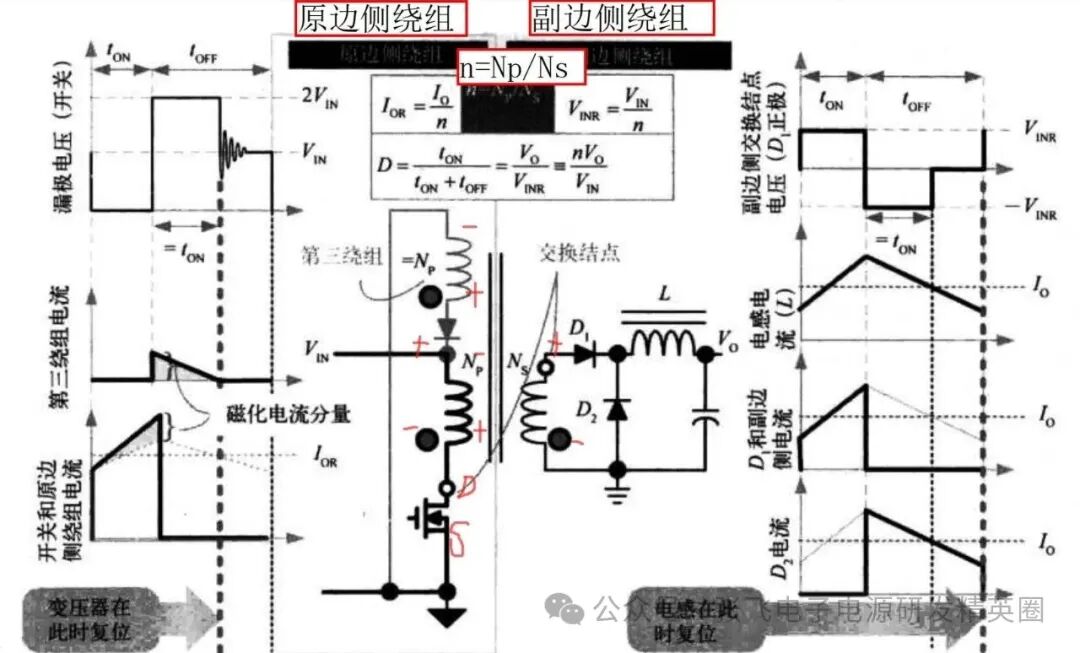

• 等效電路模型：在變壓器的等效電路中，漏感通常以串聯電感的形式出現在一次側和二次側繞組中（如圖），與主磁通對應的勵磁電感（并聯在電路中）形成對比。

2. 漏感的來源

• 磁路不完美耦合：
• 繞組間的物理間隔、鐵芯形狀或磁路設計不理想，導致部分磁通“泄漏”到繞組外。
• 例如，變壓器的繞組分層或繞制方式（如初級和次級未緊密交錯）會增加漏感。
• 高頻效應：
• 在高頻應用中，趨膚效應和鄰近效應會使磁場分布不均，加劇漏感。
• 磁芯材料限制：
• 磁芯的磁導率有限，無法將所有磁通約束在理想路徑中。

3. 漏感的特性

• 與勵磁電感的區別：

• 勵磁電感對應主磁通（能量傳遞的核心路徑），而漏感對應未耦合的磁通（能量未被傳遞）。

• 勵磁電感并聯在電路中，漏感串聯在繞組回路中。

• 數學表達式：

• 漏感的大小與繞組匝數平方、未耦合的磁通路徑磁阻

  （(Rleak)）相關：



• 實際工程中常通過測量或有限元仿真確定漏感值。

• 實際影響：

• 能量損耗：漏感儲存的能量無法傳遞到次級，可能以熱的形式損耗（尤其在開關電源中）。

• 電壓尖峰：在開關器件（如MOSFET、IGBT）關斷時，漏感會與電路雜散電容諧振，產生高壓尖峰，威脅器件安全。

• 效率降低：漏感導致電壓降和額外的無功功率，降低設備效率。

4. 應用與設計優化

• 變壓器設計：
• 繞組結構優化：采用交錯繞制、三明治繞法（如初級-次級-初級），減少漏磁。
• 磁芯選擇：使用高磁導率材料（如鐵氧體）或閉合磁芯結構（如環形變壓器），約束磁通路徑。
• 電路保護：
• 在開關電源中，通過**緩沖電路（Snubber）**吸收漏感能量，抑制電壓尖峰。
• 高頻應用：
• 漏感在高頻下可能成為主導因素，需在PCB布局中盡量減小回路面積，降低雜散電感。

5. 測量方法

• 開路-短路法：

• 短路次級：測量初級側的等效電感（此時勵磁電感被短路，測得的是初級漏感）。

• 開路次級：測量勵磁電感，結合總電感計算漏感。

• LCR表直接測量：在特定頻率下直接測試?yán)@組的漏感。

6. 總結

• 漏感是未被耦合的磁通對應的電感，直接影響設備的效率和可靠性。
