電力電子LLC諧振變換器：物理本質、演進歷程與SiC碳化硅技術的深度融合研究報告

全球能源互聯網核心節點賦能者-BASiC Semiconductor基本半導體之一級代理商傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 引言

在當今全球電氣化與數字化的浪潮中，電力電子轉換技術正經歷著一場深刻的變革。從超大規模數據中心的AI算力電源，到800V高壓架構的新能源汽車（EV）車載充電機（OBC），再到連接可再生能源的固態變壓器（SST），對功率密度、轉換效率以及電磁兼容性（EMI）的要求已逼近物理極限。在這一背景下，LLC諧振變換器（LLC Resonant Converter）憑借其全負載范圍內的軟開關特性，已從曾經的利基拓撲演變?yōu)楦咝阅?a target="_blank">DC-DC轉換的絕對主流架構。

傳統的脈寬調制（PWM）變換器依賴于“硬開關”技術，即在電壓或電流不為零的時刻強制開通或關斷開關管。隨著開關頻率的提升，這種方式帶來的開關損耗（Psw?∝fsw?）和電磁干擾呈線性甚至指數級增長，嚴重制約了功率密度的提升。相比之下，LLC變換器利用電感（L）與電容（C）構成的諧振網絡，對能量進行“整形”與“濾波”，巧妙地利用電路中的寄生參數（如變壓器漏感和勵磁電感），在功率開關動作瞬間創造出零電壓（ZVS）或零電流（ZCS）的物理環境。

然而，LLC拓撲的潛力釋放并非僅依賴于電路原理的創新，更深層地依賴于半導體材料的突破。第三代寬禁帶（WBG）半導體，特別是碳化硅（SiC）MOSFET的商業化成熟，為LLC變換器注入了新的生命力。SiC材料極低的反向恢復電荷（Qrr?）、優異的高溫特性以及更線性的輸出電容（Coss?），解決了傳統硅基器件在高頻諧振應用中的痛點，使得MHz級頻率、99%+效率的功率變換成為可能。

傾佳電子楊茜從物理第一性原理出發，深度剖析LLC變換器的阻抗特性與工作機制，回溯其從早期諧振理論到CPES（電力電子系統中心）奠基性工作的演進脈絡，詳盡探討雙向CLLC、矩陣變壓器、多重交錯等前沿分支，并重點量化分析SiC MOSFET在其中的關鍵作用及其對驅動、熱管理設計的深遠影響。

2. LLC諧振變換的物理本質

LLC變換器的核心在于其“頻率調制”（PFM）的控制本質，這與傳統PWM變換器的“占空比調制”有著根本區別。其物理本質是利用一個頻率敏感的阻抗分壓網絡，調節輸入電壓源傳遞到負載端的能量比例。

2.1 諧振腔的物理構成與雙重諧振特性

“LLC”這一名稱源自其諧振腔（Resonant Tank）的三個關鍵無源元件：

Cr?（串聯諧振電容）： 既是諧振元件，又起到隔直電容的作用，防止變壓器磁芯飽和 。

Lr?（串聯諧振電感）： 它是高頻能量傳輸?shù)闹饕ǖ溃锢韺崿F(xiàn)上常利用變壓器的漏感（Leakage Inductance）來集成，這是磁集成設計的物理基礎。

Lm?（勵磁電感）： 并聯于變壓器原邊。在傳統PWM變換器中，Lm?通常被設計得很大以減小勵磁電流，但在LLC中，Lm?被人為減小，使其參與諧振，這是LLC區別于串聯諧振（SRC）的關鍵 。

這三個元件構成了具有兩個特征頻率的復阻抗網絡：

第一諧振頻率（串聯諧振頻率，fr?）： 由Lr?和Cr?決定。在此頻率點，LC支路呈純阻性，阻抗最小。

fr?=2πLr?Cr??1?

第二諧振頻率（勵磁諧振頻率，fm?）： 由Lr?、Lm?與Cr?共同決定。由于Lm?通常遠大于Lr?，故fm?

fm?=2π(Lr?+Lm?)Cr??1?

2.2 阻抗特性與增益曲線的物理意義

LLC變換器的穩態工作點可以理解為輸入方波電壓經過一個帶通濾波器。根據基波近似法（FHA），我們主要關注基波分量的傳遞函數。其電壓增益M(f)展現出非線性的物理特性，這決定了其調節規律：

增益的“多區域”特性：

區域1（fsw?>fr?）： 諧振腔呈現感性阻抗。電流滯后于電壓。這為原邊MOSFET提供了天然的ZVS條件（關斷時電流為正，抽取結電容電荷）。此時增益小于1，類似于Buck變換器。

區域2（fm?<fsw?<fr?）： 這是LLC最核心的優勢區域。在此區間，增益可以大于1（Boost能力），且輸入阻抗在重載下仍主要呈感性（ZVS保持），而在次級側，整流二極管因諧振電流斷續而實現零電流關斷（ZCS），消除了二極管的反向恢復損耗。這種“原邊ZVS + 副邊ZCS”的雙重軟開關特性是LLC效率極高的物理根源 。

區域3（fsw?<fm?，容性區）： 諧振腔呈現容性阻抗。電流超前于電壓。此時MOSFET開通前，體二極管處于反向導通狀態，開通瞬間會產生巨大的反向恢復電流（Reverse Recovery Current），導致嚴重的硬開關損耗甚至器件損壞（Latch-up）。因此，這是工程設計的“禁區” 。

負載獨立點（Unity Gain Point）：

在fsw?=fr?處，無論負載輕重（品質因數Q如何變化），電壓增益恒為1（忽略損耗）。這一物理特性使得LLC在設計點附近具有極佳的負載調整率，且效率最高，因為此時循環能量最小。

2.3 軟開關的微觀物理機制

LLC的軟開關并非“免費”的，它依賴于能量的精確交換。

ZVS的實現（死區時間物理）： 在上下管切換的死區時間（Dead Time）內，勵磁電感Lm?中的電流ILm?充當恒流源。它必須有足夠的能量去抽取即將開通的MOSFET的輸出電容（Coss?）中的電荷，并對即將關斷的MOSFET的Coss?充電。 物理判據為： 21?Lm?ILm_peak2?≥2?21?Coss(eq)?Vin2? 這一公式揭示了器件參數與電路設計的耦合：如果使用傳統硅器件，Coss?較大且非線性嚴重，需要更小的Lm?或更長的死區時間，這會增加環流損耗。而SiC器件極小的Coss?允許使用較大的Lm?，從而在保證ZVS的同時降低環流，提升效率 。

3. 起源與發展歷程：從理論邊緣到工業中心

LLC拓撲的演進史，是一部電力電子工程師不斷對抗開關損耗、追求更高頻密度的斗爭史。

3.1 史前時代：SRC與PRC的困境（1980s）

早在19世紀末，赫茲和馬可尼就已利用LC諧振進行無線電發射 。然而，在功率變換領域，直到20世紀80年代，面對PWM硬開關在高頻下的效率瓶頸，諧振技術才重回視野。

串聯諧振（SRC）： 雖然實現了原邊ZVS，但其直流增益始終小于1，且輕載時輸出電壓難以受控（頻率需趨于無窮大），這限制了其在寬范圍負載下的應用 。

并聯諧振（PRC）： 解決了輕載調節問題，但在負載斷開時諧振腔內仍流過巨大的無功電流，導致效率低下 。

3.2 概念的誕生（1988年）

LLC拓撲的雛形最早見于1988年Erich Schmidtner的論文 。當時，這種包含三個諧振元件（L-L-C）的結構主要被視為一種利用變壓器寄生參數（漏感和磁化電感）的“權宜之計”，常用于X射線機等高壓電源中，利用高壓變壓器巨大的漏感來構建諧振回路。在這一階段，LLC因缺乏系統的分析方法，被視為復雜且難以控制的非線性系統，未進入主流工業視野。

3.3 CPES與Fred Lee的里程碑式貢獻（2000s初）

LLC變換器的現代化與工業化普及，主要歸功于美國弗吉尼亞理工大學電力電子系統中心（CPES）及其創始人Fred C. Lee（李澤元）教授團隊的開創性工作。

2002年APEC論文的轉折點： Bo Yang與Fred Lee在2002年APEC會議上發表的論文《LLC Resonant Converter for Front End DC/DC Conversion》是該技術的里程碑 。該研究首次系統性地建立了LLC的基波分析模型（FHA），清晰地闡述了LLC如何在全負載范圍內實現ZVS，特別是解決了SRC輕載失控的問題。

磁集成理論的奠基： CPES團隊進一步提出了“磁集成”概念，論證了可以將外置諧振電感Lr?完全集成到變壓器的漏感中。這一理論極大地簡化了電路結構，使得LLC在高功率密度通信電源（48V總線）中具備了無可比擬的優勢 。

工業界的連鎖反應： 隨著計算設備對能效要求的提升（如80 Plus計劃），LLC憑其高效率特性迅速成為服務器電源和通信整流器的主流拓撲。

4. 后續發展趨勢與具體分支

隨著應用場景從通信電源擴展到光伏儲能、電動汽車及AI數據中心，LLC技術演化出了多個適應極端工況的分支。

4.1 雙向能量流動的演進：從LLC到CLLC/CLLLC

在儲能（ESS）和車網互動（V2G）應用中，變換器必須具備雙向功率傳輸能力。

雙向LLC的局限性： 傳統LLC結構在反向工作時（能量從副邊流向原邊），諧振腔位于“輸出”側，Lm?被輸出電壓箝位，無法參與諧振。這導致反向模式下電壓增益極低（只能降壓），且輕載下丟失ZVS，效率低下 。

非對稱CLLC： 為解決此問題，在副邊增加諧振電容Cr2?構成CLLC結構。這使得反向也能實現諧振。但原邊（L-L-C）與副邊（C-L）的不對稱性導致正反向增益曲線不一致，增加了控制系統的復雜性 。

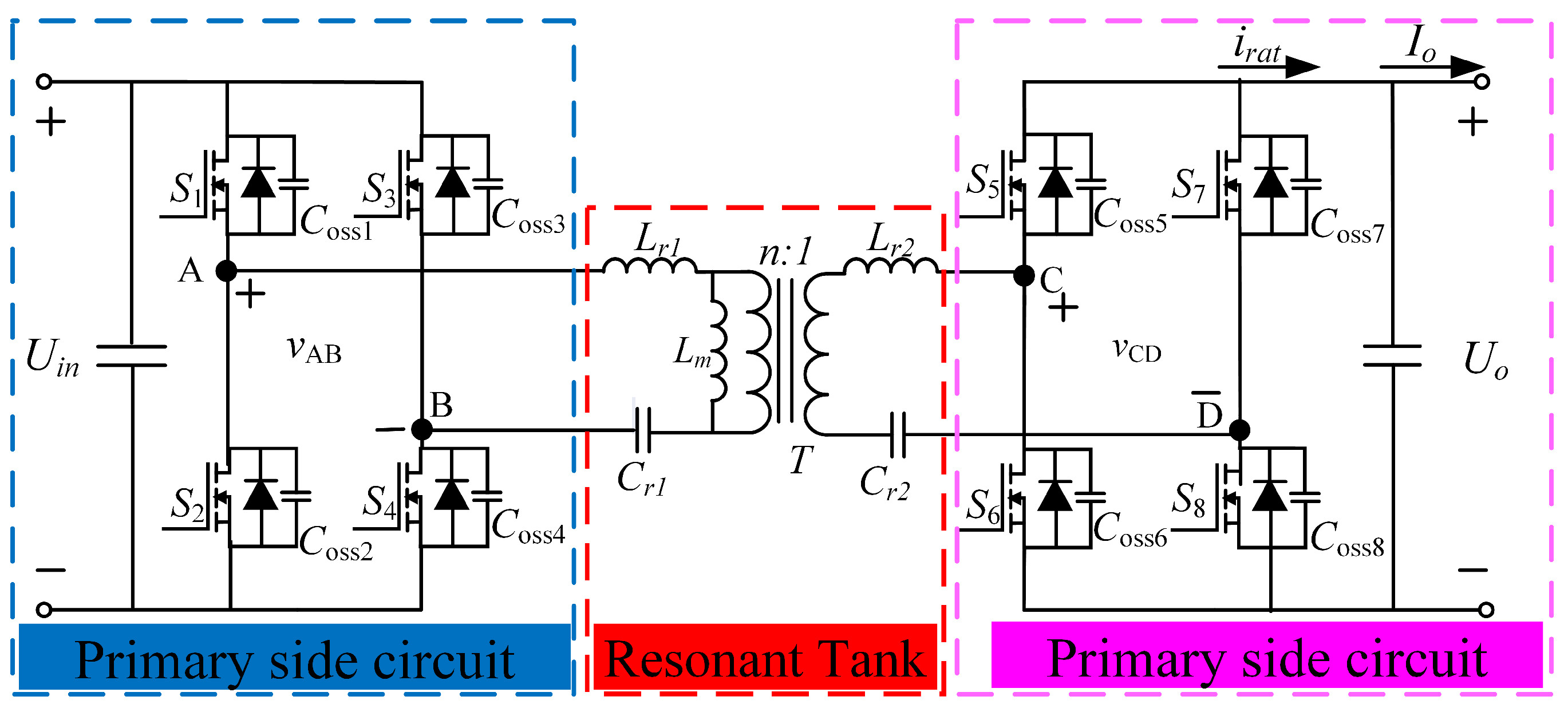

對稱CLLLC（終極形態）： 在副邊同時增加諧振電容Cr2?和諧振電感Lr2?，形成完全對稱的CLLLC結構。這種拓撲無論能量流向如何，其阻抗特性和增益曲線基本一致，都能實現“原邊ZVS+副邊ZCS”。目前，11kW/22kW的高端EV雙向充電機普遍采用此架構，峰值效率可達97%以上 。

4.2 應對大電流的交錯并聯技術

AI服務器功率需求的激增（單機柜>100kW）使得單相LLC難以承受輸出電容的紋波電流應力。

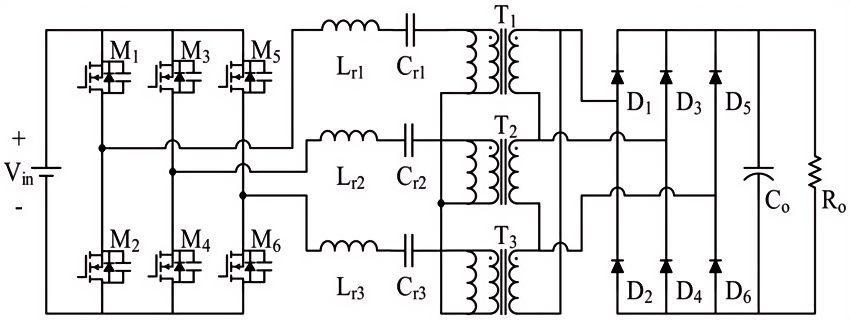

多相交錯（Interleaving）： 通過并聯兩相或三相LLC，并使驅動信號相移（90°或60°），可以在輸出端抵消紋波電流。這不僅降低了濾波電容的體積，還分散了熱熱點。

均流挑戰與對策： LLC的增益對諧振參數（Lr?,Cr?）極為敏感。5%的元件容差可能導致某一相承擔80%的電流?，F(xiàn)代方案采用開關控制電容（SCC）或混合變頻/移相控制（PFM/PSM），主動調節各相阻抗以實現精確均流 。

4.3 適應高壓的多電平LLC

在1500V光伏系統或中壓直流電網中，單管耐壓成為瓶頸。

三電平LLC（TL-LLC）： 結合飛跨電容或NPC（中點箝位）結構，將輸入電壓一分為二，使得每個開關管僅承受Vin?/2的電壓。這允許在1000V+的系統中繼續使用高性能的650V SiC器件，而非性能較差的1200V+ IGBT，同時由于電壓階躍減半，EMI特性顯著改善 。

4.4 矩陣變壓器與磁集成技術

為了進一步壓縮體積，傳統的單一變壓器正被“矩陣變壓器”（Matrix Transformer）取代。

UI磁芯與磁通抵消： 將一個大變壓器拆分為四個小變壓器，原邊串聯（強制均流），副邊并聯。在物理布局上，利用UI磁芯結構的公共磁路實現“磁通抵消”（Flux Cancellation），可減少30%以上的磁芯損耗和體積 。這種技術已成為Google、NVIDIA等AI服務器電源（48V輸出）的標準配置。

5. SiC MOSFET在LLC變換器中的關鍵作用

如果說拓撲創新是LLC發展的骨架，那么SiC MOSFET的引入則是注入了強韌的肌肉。SiC并非簡單的替代品，它從物理層面改變了LLC的設計邊界。

5.1 根除體二極管的反向恢復風險

在硅基（Si）MOSFET時代，LLC設計必須極力避免進入容性區（區域3）。一旦進入，Si MOSFET體二極管巨大的反向恢復電荷（Qrr?）會在硬關斷瞬間產生巨大的電流尖峰，導致器件失效（Latch-up或過熱） 。

SiC的革命性優勢： SiC MOSFET的體二極管是肖特基結構或具有極短少數載流子壽命的PN結，Qrr?僅為同級Si器件的1/10。這意味著即便在啟動、過載或短路等極端工況下LLC暫時進入容性區，SiC器件也能安全耐受硬換流應力。這種“魯棒性”極大地簡化了保護電路設計 。

5.2 死區時間與磁化電感的協同優化

ZVS的實現依賴于磁化電流在死區時間內抽干結電容。

參數關聯： SiC MOSFET具有更小且更線性的輸出電容（Coss?）。根據公式 tdead?≥16Coss?fsw?Lm?/Im_peak?，在相同的死區時間下，SiC允許設計者增大勵磁電感Lm?。

效率提升： 更大的Lm?意味著原邊勵磁環流（Circulating Current）減小。這直接降低了原邊開關管的導通損耗（I2R）和關斷損耗（Eoff?），顯著提升輕載效率 。

5.3 突破頻率限制：邁向MHz時代

傳統Si IGBT或Super-Junction MOSFET由于拖尾電流或高Eoff?，通常將LLC頻率限制在100kHz-200kHz。

高頻化紅利： SiC MOSFET極低的開關損耗（特別是Eoff?）使得LLC的工作頻率可以提升至500kHz甚至1MHz以上。頻率的提升直接導致無源元件（變壓器、諧振電感、電容）體積的劇減。

功率密度飛躍： 結合BASIC Semiconductor的實驗數據，采用SiC MOSFET的LLC變換器功率密度可輕松突破4kW/L，這是硅基方案無法企及的 。

5.4 工業級SiC模塊的實戰表現

以基本半導體（BASIC Semiconductor）的BMF540R12MZA3（1200V, 540A）模塊為例，其在高性能LLC應用中展示了關鍵的工程特性：

低導通電阻與高頻能力： 該模塊利用第三代SiC芯片技術，在高溫下仍保持極低的RDS(on)?，且開關損耗極低，支持高頻諧振操作 。

熱管理材料的革新： 在高頻高密度的LLC中，熱流密度極高。該模塊采用了氮化硅（Si3?N4?）AMB陶瓷基板。相比傳統的氧化鋁（Al2?O3?），Si3?N4?的熱導率（90 W/mK）是其3倍以上，抗彎強度（700 MPa）更是大幅領先。這確保了在數千次熱循環沖擊下，模塊內部不會因熱膨脹系數失配而分層，保證了高頻諧振電源的長期可靠性 。

驅動優化（米勒鉗位）： SiC器件極高的開關速度（dv/dt > 50V/ns）容易通過米勒電容Cgd?引發串擾導通?；景雽w的配套驅動方案（如BTD25350）集成了**米勒鉗位（Miller Clamp）**功能，在關斷期間將柵極低阻抗拉至負壓，徹底杜絕了橋臂直通風險，這對于工作在ZVS邊緣的LLC至關重要 。

6. 未來展望：數字化與智能化的終極形態

LLC技術的下半場將是控制算法的革命。

6.1 從模擬到數字控制的全面轉型

傳統的模擬控制芯片正逐漸讓位于DSP和高性能MCU。數字控制使得復雜的混合調制策略成為可能：例如在重載采用PFM，中載切換至PWM，輕載進入Burst（突發）模式，從而實現全負載范圍的效率最優 。

6.2 AI輔助設計與控制

LLC的諧振腔參數（Lr?,Cr?,Lm?）設計是一個涉及增益范圍、RMS電流、ZVS裕量等多個變量的復雜折衷過程。

AI設計工具： 諸如Frenetic AI等工具正利用機器學習算法，在數百萬種磁件組合中自動搜索最優解，將資深工程師數周的設計工作縮短至幾分鐘 。

強化學習控制： 學術界正探索利用強化學習（RL）代理來替代傳統PID控制。RL算法能學習LLC的高度非線性模型，實現比線性控制器更快的動態響應，尤其是在應對數據中心CPU負載突變時表現優異 。

7. 結論

LLC諧振變換器的發展歷程，是對“化弊為利”這一工程哲學的完美詮釋——將曾經被視為寄生干擾的漏感與電容，轉化為實現極高效率的物理基礎。從Erich Schmidtner的實驗室雛形，到Fred Lee教授團隊的理論奠基，再到如今由SiC技術驅動的工業爆發，LLC已成為現代電力電子的基石。

展望未來，隨著SiC MOSFET性能的持續迭代（如基本半導體的高性能模塊技術），結合氮化硅基板的熱學突破以及AI驅動的智能控制，LLC變換器將繼續向著更高電壓（1500V+）、更高頻率（MHz+）和更高密度（>10kW/L）的邊界拓展。它不再僅僅是一個電源轉換器，而是構建未來高效、智能能源網絡的關鍵物理節點。

表1：不同諧振拓撲特性對比

表2：Si IGBT 與 SiC MOSFET 在 LLC 應用中的關鍵參數對比

審核編輯 黃宇
