基于國產供應鏈的10kV固態變壓器（SST）從0到1系統級研發與工程實踐

宏觀產業背景與固態變壓器（SST）的技術戰略意義

在全球能源體系向低碳化、數字化轉型的宏大歷史進程中，傳統的工頻變壓器（Line-Frequency Transformer, LFT）作為電力傳輸?shù)奈锢順屑~，正逐漸暴露出其在現代電網架構中的局限性。傳統變壓器依賴電磁感應原理在低頻（50Hz/60Hz）下運行，不可避免地導致體積龐大、重量驚人，且在面對電網電壓波動、諧波污染以及無功功率等問題時，缺乏主動調節能力。與此同時，全球智能算力投資的持續加碼，正在對數據中心供電系統提出極其嚴苛的挑戰。以2024至2025年的算力硬件迭代為例，單顆芯片的功耗正在經歷爆炸式增長，英偉達B300的熱設計功耗高達1400W，而其下一代“Rubin”雙芯片GPU的熱設計功耗更是飆升至2.3kW。這種超高密度的算力機柜直接導致數據中心的供電鏈路面臨物理與熱力學的雙重極限。

在這一極端需求催生下，固態變壓器（Solid State Transformer, SST）作為一種高度集成的新型電力電子裝置，憑借其顛覆性的技術優勢，被業界廣泛視為下一代數據中心供電、智能電網、軌道交通以及高壓大功率充電網絡的終極解決方案。固變SST通過高頻電力電子變換技術，能夠在保持電氣隔離的前提下，實現交直流的靈活轉換與雙向潮流控制。據系統級測算，固變SST系統的全鏈路能量轉換效率可高達98.5%；以一個100MW的超大型數據中心為例，采用固變SST架構較傳統巴拿馬電源方案（效率約97.5%）每年可節省電量超過1200萬度，折合電費收益約856.8萬元。更重要的是，得益于高頻磁性材料的應用，固變SST的占地面積較傳統方案可減少50%，整體體積縮減最高可達90%。據市場研報預測，未來固變SST的整體市場空間有望達到500億元至1000億元，其中僅高頻變壓器環節就蘊含著75億元至150億元的市場增量，亞太地區特別是中國市場將成為這場技術革命的核心策源地。

構建一臺高可靠性、高效率的10kV級固變SST，是現代電力電子技術的“皇冠”。這不僅要求在系統拓?fù)鋵W(xué)上進行精密設計，更對底層的寬禁帶（WBG）功率半導體、智能門極驅動芯片、高頻磁性材料、高壓薄膜電容器等核心零部件提出了嚴苛的物理極限挑戰。長期以來，這些高精尖元器件高度依賴海外技術輸出。然而，近年來中國本土功率半導體與新材料產業鏈實現了跨越式的全要素突破。以基本半導體（BASiC Semiconductor）的碳化硅（SiC）模塊、青銅劍技術（Bronze Technologies）的隔離驅動器、安泰科技的納米晶磁芯，以及法拉電子的薄膜電容器為代表的國產供應鏈，已經完全具備了支撐SST從0到1落地的技術底座。在系統集成端，中國西電已經成功量產了10kV/2.4MW級的固態變壓器，其全SiC級聯H橋方案轉換效率達到98%，處于全球行業領先水平；四方股份的SST產品毛利率更是超過40%，國家電網在2025年規劃的新增SST招標量將達到300臺套，同比實現翻倍增長。

傾佳電子楊茜立足于上述全國產供應鏈體系，從電氣拓?fù)浼軜?gòu)分析、SiC器件物理特性與熱機械工程、驅動器電磁免疫與智能保護機制、高頻磁無源生態選型，到系統級可靠性測試標準，進行深度且詳盡的技術解構，為10kV 固變SST的工程化實踐提供全景式的研發指南。

固態變壓器系統拓?fù)浼軜?gòu)與數學邊界條件

10kV配電網接入與模塊化多電平級聯H橋（CHB）拓?fù)?/p>

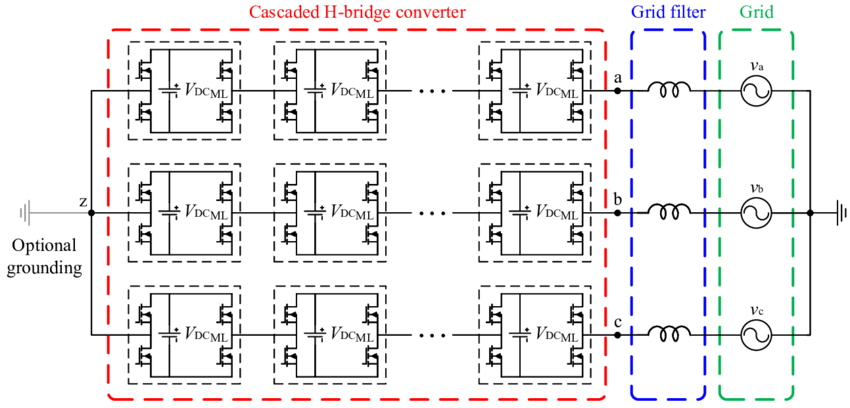

針對10kV交流配電網，直接將單一電力電子開關器件暴露于如此高的電位之下，在目前的材料科學水平下是不可行的（即便研發出萬伏級SiC器件，其極高的開關損耗和極低的良率也使其失去商業價值）。因此，必須采用模塊化多電平（Modular Multilevel Converter, MMC）或級聯H橋（Cascaded H-Bridge, CHB）拓?fù)浣Y(jié)構來實現高壓側的電壓均攤與功率解耦。

對于10kV配電網，其線電壓有效值為10kV，對應的相電壓有效值約為5.77kV，相電壓峰值達到 2?×10000/3?≈8165V。在實際電網運行中，必須考慮到電網電壓高達+20%的穩態漂移以及由雷擊、開關投切引起的瞬態過電壓。如果采用標稱耐壓為1200V的SiC MOSFET模塊，為了確保器件在宇宙射線引發的單粒子燒毀（Single Event Burnout, SEB）的安全工作區（SOA）內運行，通常將其直流母線電壓（DC-Link Voltage）降額使用至800V左右。

基于此邊界條件，為了支撐起超過8.1kV的交流相電壓峰值，單相級聯橋臂至少需要串聯的H橋單元數量 N 為：

N=8008165×1.2?≈12.2

在實際工程設計中，為保證系統在部分模塊發生故障被旁路（Bypass）后仍能滿功率輸出（N+1 或 N+2 冗余設計），10kV 固變SST的一相通常由12到14個級聯單元（Power Electronic Building Blocks, PEBB）構成。三相系統則需要36到42個功率單元。

雙有源橋（DAB）變換器的高頻軟開關機制

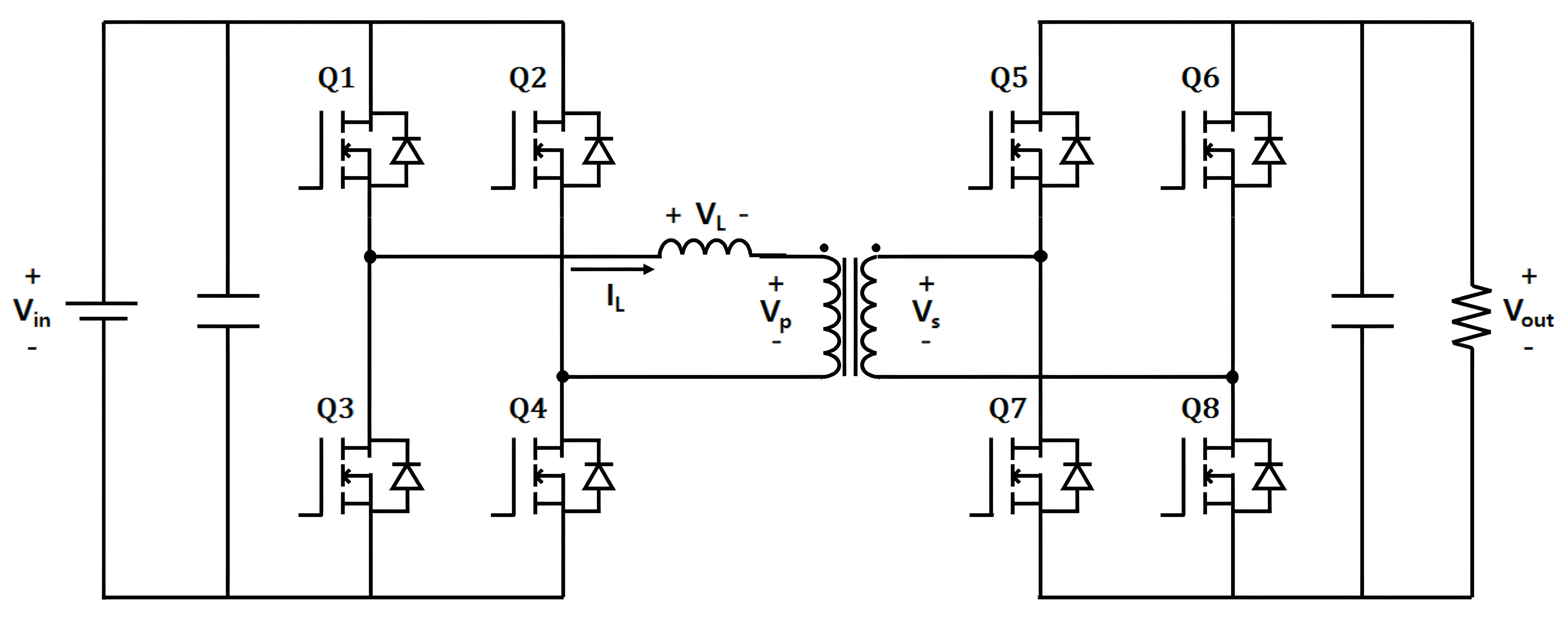

在每個級聯的功率單元內部，不僅包含一個負責AC-DC整流的H橋，還緊接著一個雙向全橋DC-DC變換器（Dual Active Bridge, DAB）。DAB的作用是實現中壓直流向低壓直流（如供數據中心使用的400V/800V母線，或供充電樁使用的直流母線）的降壓與高頻電氣隔離。

DAB拓?fù)涞暮诵膬?yōu)勢在于其易于實現零電壓開通（Zero Voltage Switching, ZVS）。在極高的開關頻率（fs? 設定在10kHz至50kHz之間）下，若采用傳統的硬開關模式，每次開通時MOSFET內部的寄生輸出結電容（Coss?）所儲存的能量會被器件自身消耗，產生巨大的容性開關損耗；同時，極高的電壓變化率（dv/dt）會引發嚴重的電磁干擾（EMI）。

DAB通過在原邊和副邊H橋之間引入移相角（Phase Shift, ?），利用高頻變壓器的漏感（或外加諧振電感）作為儲能元件。在橋臂死區時間（Dead Time）內，電感電流續流，抽走即將開通的SiC MOSFET的 Coss? 電荷，并使其內部體二極管（Body Diode）正向?qū)?。?dāng)體二極管導通時，器件兩端的漏源電壓（VDS?）被鉗位至接近0V（約-1V至-2V），此時再施加門極開通信號，即可實現無損的ZVS開通。這一機制的實現深度依賴于所選用的功率半導體器件的寄生電容參數、體二極管壓降及其反向恢復特性。

核心功率半導體：基本半導體 SiC MOSFET 的材料學與電熱特性剖析

固變SST的體積縮減和效率提升，本質上是對功率半導體器件開關頻率和導通內阻的極限壓榨。傳統的硅基絕緣柵雙極型晶體管（Si IGBT）由于存在少子注入和電導調制效應，在關斷時會產生嚴重的拖尾電流（Tail Current），導致開關損耗隨頻率呈指數級上升，因此其開關頻率通常被限制在20kHz以下，且難以實現98.5%以上的系統效率。

相比之下，第三代寬禁帶半導體碳化硅（SiC）的臨界擊穿場強（3×106V/cm）是硅的10倍，電子飽和漂移速率是硅的2倍，熱導率（4.9W/cm?K）是硅的3倍。這些晶體晶格層面的物理優勢，使得SiC MOSFET能夠在1200V甚至1700V的高壓下，依然保持極薄的漂移層厚度，從而實現極低的導通電阻（RDS(on)?）；并且由于它是多子導電器件，沒有拖尾電流，其開關速度極快，損耗極低。

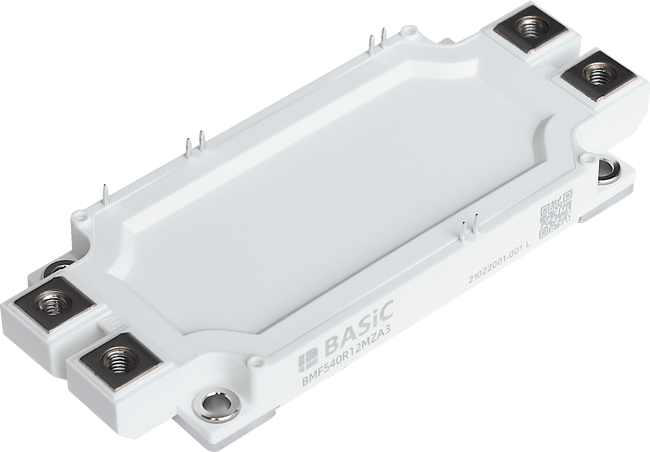

在10kV 固變SST功率級的設計中，深圳基本半導體（BASiC Semiconductor）的工業級全碳化硅功率模塊展現出了卓越的匹配性?；景雽?dǎo)體作為國內SiC全產業鏈的領軍者，其產品涵蓋了從裸片到模塊的完整生態，并在多個主流封裝（如62mm, ED3, E2B, 34mm）上實現了大批量出貨。

針對大功率固變SST單元的模塊規格與選型

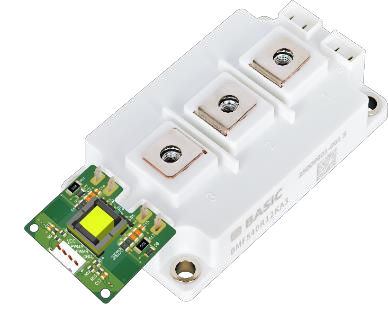

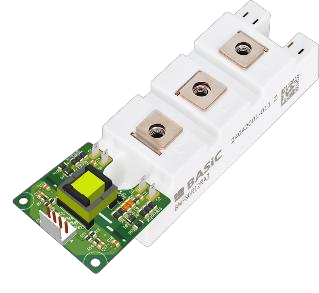

為了滿足固變SST中單一PEBB單元可能面臨的百千瓦級功率傳輸需求，必須選用大電流、低內阻的半橋模塊。以下為基本半導體兩款主力1200V工業級SiC MOSFET半橋模塊的關鍵參數對比與物理意義解析：

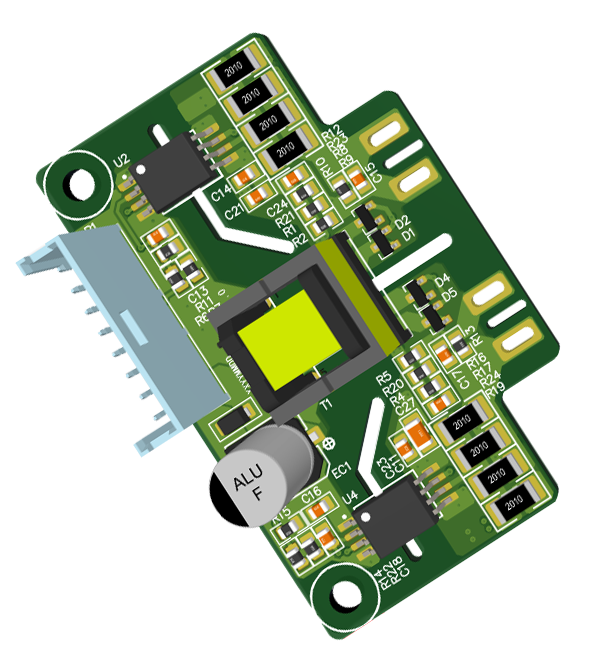

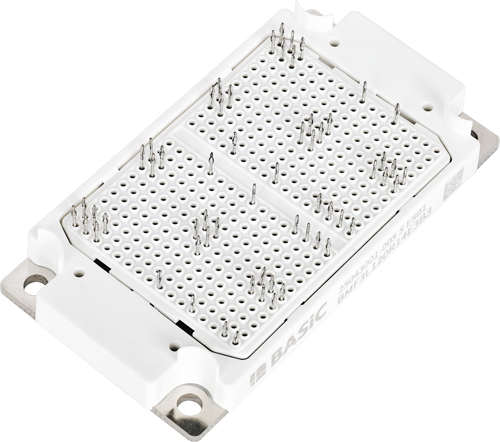

此外，對于固變SST中功率較小的輔助電源或驅動控制層電源轉換，基本半導體同樣提供了緊湊型封裝方案，如34mm碳化硅半橋模塊（80A）和E2B碳化硅半橋模塊（240A） 。這些不同電流等級的模塊構成了一個完整且極具彈性的固變SST硬件選型矩陣。

極致的熱機械力學管理：高性能 Si3?N4? AMB 陶瓷覆銅板

固變SST在實際電網應用中，會經歷極其頻繁且劇烈的負載波動（例如電動汽車快充站的隨機大功率接入），這會導致功率模塊內部的芯片結溫（Tj?）產生寬幅度的溫度循環。在頻繁的熱脹冷縮作用下，模塊內部不同材料（如硅膠、鋁線、SiC芯片、焊料層、陶瓷基板、銅底板）由于熱膨脹系數（CTE）的不匹配，會產生巨大的熱機械剪切應力。這種應力是導致模塊鍵合線脫落（Wire bond lift-off）和焊料層疲勞分層（Delamination）的元兇。

傳統的功率模塊通常采用氧化鋁（Al2?O3?）或氮化鋁（AlN）作為絕緣導熱基板。Al2?O3? 雖然成本低，但熱導率極低（僅 24 W/mK），無法滿足固變SST模塊（單模塊損耗可能高達上千瓦）的散熱需求；AlN 熱導率雖高（170 W/mK），但其抗彎強度極差（僅 350 N/mm2），材質極脆，在強烈的熱機械應力下極易發生陶瓷碎裂。

基本半導體的1200V工業模塊（如ED3、62mm及E2B系列）全面引入了高性能氮化硅（Si3?N4?）活性金屬釬焊（AMB）陶瓷基板結合高溫焊料工藝。Si3?N4? 展現出了極其優異的熱學與力學平衡：其熱導率達到了 90 W/mK（遠超氧化鋁），更重要的是，其抗彎強度高達 700 N/mm2，斷裂韌性達到 6.0 MPam?，剝離強度 ≥10N/mm。

強大的力學特性意味著可以在封裝中采用更薄的陶瓷層（典型厚度 360 μm），從而在降低整體熱阻（Rth(j?c)?）的同時，保持極高的結構完整性。在經過1000次嚴苛的溫度沖擊試驗（Thermal Shock Test）后，Al2?O3? 或 AlN 覆銅板普遍會出現銅箔與陶瓷之間的分層現象，而 Si3?N4? 則依然保持著完美的接合強度。這種極致的封裝材料工程，使得固變SST的壽命不再受限于功率模塊的熱疲勞失效。

門極驅動與絕緣隔離技術：青銅劍（Bronze）的高壓與瞬態防護屏障

在SiC MOSFET提供卓越開關速度的另一面，是其極其陡峭的電壓變化率（dv/dt 動輒 50V/ns 甚至 100V/ns）和電流變化率（di/dt）。這些極端的瞬態波形通過模塊內部的寄生電容耦合，會對驅動電路產生巨大的共模瞬態干擾（CMTI），并極易引發橋臂直通短路。此外，10kV 固變SST中CHB級聯拓?fù)涞奶厥庑?，使得處于高電位單元的門極驅動器必須長期承受極高的對地工頻和高頻共模電壓。

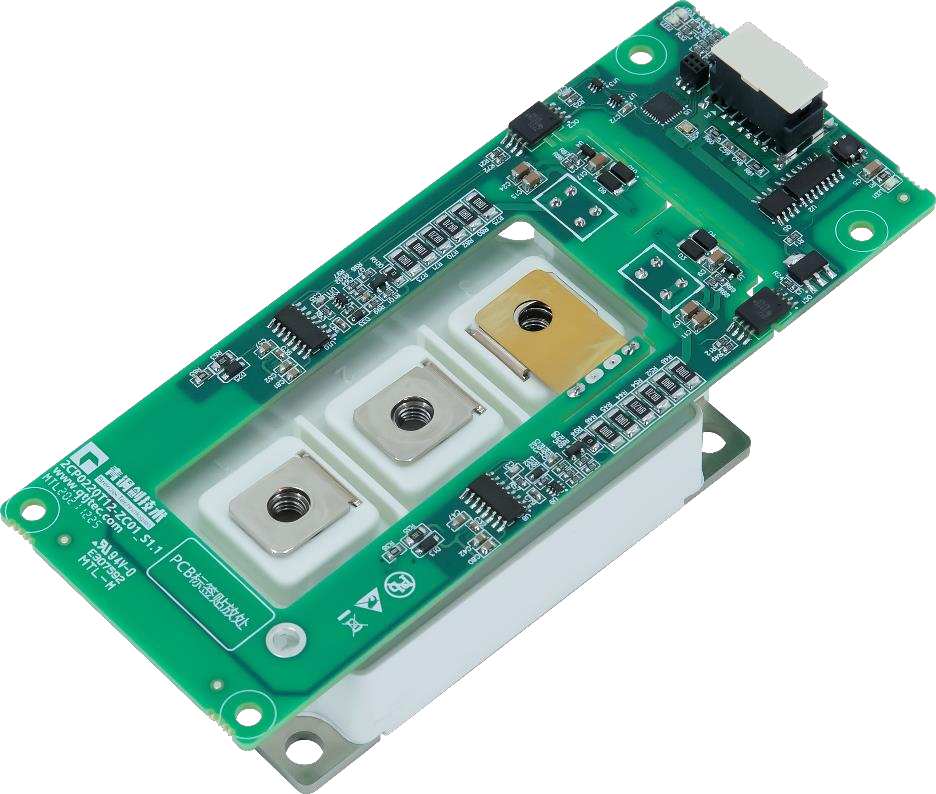

深圳青銅劍技術（Bronze Technologies）作為國內知名的功率器件驅動解決方案提供商，為固變SST量身打造了高可靠性的隔離驅動器系列。針對62mm、ED3和EconoDual等不同封裝形式，青銅劍推出了 2CP0220T12-ZC01（適配62mm，1200V）、2CP0225Txx-AB（適配EconoDual，1700V/1200V）以及 2CD0210T12x0 等多款即插即用（Plug-and-Play）型雙通道智能驅動板。

超高隔離耐壓與強悍的瞬態峰值電流能力

在CHB架構中，頂層功率單元相對于控制系統“地”存在數千伏至上萬伏的電位差。驅動器的隔離屏障如果被擊穿，將導致高壓直接竄入低壓控制層，引發災難性后果。青銅劍的 2CP0225Txx-AB 和 2CP0220T12-ZC01 驅動器集成了自研的高壓隔離DC/DC電源以及原副邊信號隔離芯片，不僅實現了控制信號的光/磁隔離，還直接提供了副邊供電的電氣隔離。其官方規格書明確標注，這幾款驅動板具備高達 5000Vac 的絕緣耐壓能力（原邊至副邊測試條件為5000V，50Hz交流電壓，持續1分鐘）。此外，電氣間隙高達12mm，爬電距離達到13.2mm，完美契合了固變SST子模塊在IEC 60077-1標準下的絕緣要求。

在驅動能力方面，以基本半導體BMF540R12KHA3模塊為例，其柵極總電荷 Qg? 高達 1320nC，要將其在幾十納秒內迅速充放電，需要極大的瞬態峰值電流。青銅劍 2CP0225Txx-AB 驅動器單通道能夠提供高達 2W 的持續驅動功率，并瞬間迸發出 ±25A 的峰值拉灌電流（2CP0220型號為 ±20A）。這種強悍的推挽輸出級設計，保障了SiC MOSFET可以在高達 200kHz 的最大開關頻率下實現干脆利落的開關動作，將系統開關損耗降至最低。

主動抑制寄生導通：有源米勒鉗位（Miller Clamping）

在固變SST的半橋橋臂中，當上管迅速開通時，下管的漏源電壓（VDS?）會以極高的 dv/dt 上升。由于SiC MOSFET內部存在寄生米勒電容（Cgd?），這一高速電壓跳變會產生一個位移電流 Imiller?=Cgd??(dv/dt)。該電流流向下管的柵極，如果柵極關斷回路的阻抗不夠低，電流會在柵極電阻上產生電壓降，從而在下管的柵源極之間誘發一個正向電壓尖峰。SiC MOSFET的閾值電壓（VGS(th)?）相對較低（通常在 2.0V 至 3.0V，且隨溫度升高而下降），一旦這個電壓尖峰越過閾值，原本處于關斷狀態的下管就會發生虛假開通，直接導致直流母線短路（Shoot-through）。

為了從根本上消除這一隱患，青銅劍驅動器（如 2CD0210T12x0、2CP0225Txx-AB）均集成了智能的 米勒鉗位（Miller Clamping） 功能。該電路內部集成了一個比較器持續監控柵極電壓（VG?），當檢測到門極電壓下降到接近關斷電平（例如低于一定設定值）時，驅動芯片內部的鉗位MOSFET會迅速導通。這個鉗位MOSFET提供了一條幾乎為零阻抗的旁路放電通道（例如2CD0210T12x0的鉗位動作壓降 VCLAMP? 僅為 7mV，峰值電流吸收能力 ICLAMP? 達到 10A）。這使得因 dv/dt 產生的米勒位移電流被全部直接旁路到負電源軌（如 -4V 或 -5V），將柵源電壓死死釘在關斷電平上，構建起了防止誤開通的絕對防御。

退飽和檢測（DESAT）、軟關斷與高級有源鉗位

固變SST在與變平庸電網或負載直接交互時，短路故障（如相間短路、負載直通）不可避免。當短路發生時，SiC MOSFET的漏極電流會在微秒內飆升至數千安培，器件將從線性區迅速退出進入飽和區（Desaturation），兩端電壓急劇上升，瞬間產生極其驚人的熱功耗。

青銅劍的 2CP0220T12-ZC01 和 2CP0225Txx-AB 通過 VDS短路保護（DESAT） 電路，實時監控器件的導通壓降。短路保護閾值電壓 VREF? 通常設定在 10V 至 10.2V，當檢測到器件退飽和且短路維持時間超過設定響應時間（典型值 1.7μs）后，保護邏輯將被觸發。

然而，在檢測到短路后直接迅速關斷器件也是極其危險的。由于固變SST直流母線和橋臂中不可避免地存在數十納亨的雜散電感（Ls?），若以常規極快的速度切斷數千安培的故障電流（極高的 di/dt），根據法拉第電磁感應定律 Vspike?=Ls??(di/dt)，會在器件兩端激發出遠超其標稱耐壓（1200V/1700V）的毀滅性尖峰電壓。

為了解決這一矛盾，驅動器創新性地引入了 軟關斷（Soft Turn-off） 和 高級有源鉗位（Advanced Active Clamping） 機制。 第一道防線：觸發保護后，驅動器不會立刻強行拉低門極，而是通過內部RC電路控制，使得柵極電壓以一定的斜率緩慢下降（軟關斷時間設定在 2.1μs 至 2.5μs 之間）。柵極電壓的緩慢降低限制了漏極電流的下降率（di/dt），從而大幅削弱了關斷尖峰電壓。

第二道終極防線：驅動器在SiC MOSFET的漏極和柵極之間并聯了瞬態電壓抑制二極管（TVS）陣列。對于1200V系統（如2CP0225T12-AB），擊穿閾值被精準設定在 1020V；對于1700V系統，則設定在 1320V。當在極端短路或雷擊浪涌工況下，即便采取了軟關斷，VDS? 依然越過此擊穿閾值時，TVS陣列將發生雪崩擊穿。擊穿產生的高壓雪崩電流會直接注入柵極，將柵源電壓微幅抬升，使得MOSFET重新處于微導通狀態。器件自身像一個巨大的可變電阻一樣吸收掉多余的過電壓能量，強行將漏源電壓鉗位在安全閾值以下，從而確保了萬無一失的硬件級安全。

除此之外，驅動器還集成了原副邊全方位的 欠壓保護（UVLO） （如2CD0210T12x0副邊全壓閾值為11V保護，13V恢復），防止因電源故障導致驅動電平不足而使器件意外進入高阻態燒毀。這些復雜的模擬與數字混合安全邏輯，共同構成了10kV SST在惡劣電氣環境下的生存基石。

高頻磁性生態與高壓儲能無源器件的國產化突圍

固變SST實現體積縮減高達90%的核心物理法則在于電磁學中的法拉第定律：變壓器的感應電動勢 E=4.44?f?N?Bm??Ae?。在保持電壓 E 和匝數 N 穩定的情況下，工作頻率 f 提升一千倍（從工頻 50Hz 提升至 50kHz），所需磁芯的有效截面積 Ae? 和體積即可實現成比例的指數級縮減。然而，這一理想法則受到了材料學損耗瓶頸的嚴酷制約。

納米晶高頻磁芯：打破“鐵損”天花板

變壓器磁芯的損耗（鐵損，Core Loss）主要由磁滯損耗和渦流損耗構成，其宏觀規律可用斯坦梅茨方程（Steinmetz Equation）描述：Pv?=k?fα?Bmβ?。其中，損耗密度 Pv? 與頻率 f 的高次方（α 通常在1.5到2.0之間）成正比。如果在高頻下依然采用傳統的硅鋼片（Silicon Steel），極其嚴重的渦流效應會瞬間將磁芯加熱至居里溫度并導致變壓器燒毀。

針對這一困境，中國本土公司在非晶及納米晶帶材領域取得了決定性的國產化突破。非晶合金帶材非常適合 1kHz 以下的工作頻率（如配電網低頻層）；而**納米晶合金帶材（Nanocrystalline alloy）**則是專為 10kHz 至 50kHz 高頻電力電子場景（如固變SST的隔離DC-DC環節）量身定做的最優解。

納米晶材料通過極速冷卻工藝形成非晶態前驅體，再經過精密的熱處理退火，在無定形的基體中析出尺寸僅為1020納米的超細晶粒。這種獨特的微觀結構賦予了它極低的矯頑力（Hc?）和極高的磁導率。更為關鍵的是，納米晶帶材的制造厚度可以薄至 1418 μm。由于渦流損耗與材料厚度的平方成正比，極薄的帶材從物理根源上切斷了渦流的流通回路，使得其在數萬赫茲頻率下的高頻損耗依然被控制在極低水平。

同時，與傳統的鐵氧體（Ferrite，飽和磁通密度 Bs? 僅約 0.4T~0.5T）相比，納米晶材料飽和磁通密度 Bs? 高達 1.2T。在同等開關頻率和功率傳輸需求下，高 Bs? 意味著設計者可以選取更小體積的磁芯而不發生磁飽和。正是這種兼具“低高頻損耗”與“高飽和磁通”的先進磁性材料，讓固變SST的核心——大功率高頻變壓器（High Frequency Transformer, HFT）的緊湊化設計成為工程現實。

此外，在電網直連側的平波濾波電感應用上，中國寶武鋼鐵、首鋼等企業在取向硅鋼領域也實現了打破壟斷的突破。2024年中國取向硅鋼國產化率已提升至75%-80%，其產品鐵損值被壓縮至驚人的 0.18 W/kg，達到了國際頂尖水平，為固變SST接入10kV電網的電能質量治理提供了高能效的濾波保障。

高頻高壓薄膜電容器

在CHB與DAB級聯的架構中，存在大量的直流母線（DC-link）需要進行穩壓和儲能。在極高的開關頻率下，半導體器件會在DC-link上產生巨大的高頻紋波電流（Ripple Current）。傳統的鋁電解電容由于等效串聯電阻（ESR）過大，在高頻紋波沖擊下會產生劇烈的焦耳熱，不僅導致電解液干涸縮短壽命，更無法匹配SiC器件納秒級的極速開關需求。

為此，固變SST的直流母線必須采用金屬化聚丙烯薄膜電容器（Film Capacitor） 。

國產高壓薄膜電容通過先進的金屬化真空鍍膜技術，將電極沉積在僅有幾微米厚的聚丙烯薄膜上。這種材料結構帶來了近乎可以忽略不計的ESR（通常在毫歐級）和極低的等效串聯電感（ESL，僅幾十納亨），完美契合了SiC模塊對低感母排設計的要求，能夠無壓力吸收數百安培的高頻紋波電流而不產生顯著溫升。

更具工程價值的是薄膜電容的“自愈特性（Self-healing）”。在10kV電網惡劣的雷擊或瞬態浪涌沖擊下，如果電容內部薄膜介質某處存在微小瑕疵發生局部擊穿，短路電流產生的高溫電弧會瞬間將擊穿點周圍的金屬化鍍層蒸發隔離，使得電容在微秒級時間內自動恢復絕緣能力，不會造成系統級宕機。這一特性結合中國企業在材料學上的持續攻關，使得國產薄膜電容器的使用壽命能夠輕松匹配固變SST整機二十年以上的高可靠性設計預期。

系統的全生命周期可靠性論證：基于軍工與車規級標準的測試體系

將眾多先進且昂貴的功率半導體與新材料集成到一個體積縮減了90%的狹小機柜中，如何確保這臺10kV的固變SST能夠在日曬雨淋、雷擊電涌、溫濕度交變的戶外變電站或數據中心連續安全運行二十年，是橫亙?cè)?a target="_blank">工程師面前的最終考驗。

器件級的可靠性是系統可靠性的基石。國內頭部企業不僅在性能參數上追趕國際巨頭，在產品的大批量一致性與嚴苛的可靠性測試標準上也已經全面接軌甚至超越。以基本半導體（BASiC）送檢的B3M013C120Z（一款1200V高性能SiC功率器件）出具的獨立可靠性試驗報告（報告編號：RC20251120-1）為例，我們可以管窺國產SiC器件為應對固變SST極端工況所設置的質量準入門檻。

該可靠性驗證體系廣泛采納了國際最嚴苛的軍工標準（MIL-STD-750）、JEDEC標準（JESD22）以及專門針對汽車級功率模塊的準入規范（AQG324）。

1. 應對高壓直流應力：HTRB（高溫反偏試驗）

固變SST中的DC-link電壓長期維持在800V左右。**HTRB（High Temperature Reverse Bias Test）**旨在驗證器件在長時間高壓阻斷與高溫條件下的漏電流（IDSS?）穩定性。根據報告，基本半導體的器件在結溫 Tj?=175°C（遠超常規硅器件的150℃極限）、漏源電壓 VDS?=1200V（100%額定電壓）的極限破壞性工況下，持續烘烤并施加偏壓達 1000小時。最終抽樣的77個批次器件全部零失效通過（0 failures）。這向系統工程師證明了，即使在固變SST內部散熱環境惡化導致結溫飆升的極端情況下，SiC器件依然能夠死死鎖住高壓，不會因漏電流的指數級放大而引發災難性的熱失控（Thermal Runaway）。

2. 應對戶外復雜氣象：H3TRB（高溫高濕反偏試驗）

固變SST經常需要部署在室外或高濕度的南方沿海地區。水汽極易通過環氧樹脂封裝的微觀縫隙滲入器件內部。一旦水汽與高壓電場結合，便會在芯片表面引發電化學遷移（Electrochemical Migration），導致金屬鋁線腐蝕或發生表面爬電擊穿。**H3TRB（High Humidity High Temp. Reverse Bias Test）**在環境溫度 Ta?=85°C、相對濕度 RH=85% 的嚴酷“雙85”濕熱桑拿房中，向器件施加 960V（80%額定電壓）的偏置應力長達 1000小時。器件在測試后的各項靜態參數（包括擊穿電壓 V(BR)DSS?、閾值電壓 VGS(th)? 等）均未偏離規格書限值，證實了國產先進封裝在隔絕水汽與抗電化學腐蝕方面的世界級水準。

3. 應對電網負荷脈沖：IOL（間歇運行壽命試驗）

電網的負載并不是靜態的。當電動汽車快充站大巴車突然接入，固變SST會瞬間輸出兆瓦級功率，導致內部半導體模塊劇烈發熱；當車輛離開時，模塊又迅速冷卻。這種因內部功率損耗波動引起的劇烈冷熱交替，構成了極其嚴苛的熱機械疲勞應力。**IOL（Intermittent Operational Life Test）**通過人為制造幅度高達 ΔTj?≥100°C 的溫度跳變，每?jī)煞昼娚郎?、兩分鐘降溫，反?fù)折磨器件高達 15,000次循環（Cycles）。在此循環應力下，如果封裝工藝不佳，芯片與銅底板之間的焊料層將產生大量空洞（Voids）導致熱阻激增，或者頂部的鍵合絲（Wire bonds）將發生疲勞斷裂。IOL的零失效滿分通關，是對基本半導體 Si3?N4? AMB陶瓷覆銅板卓越的抗機械剪切能力及先進銀燒結/高溫焊料工藝的最有力背書。

4. 應對超高頻動態應力：DGS 與 DRB 測試

最后，為了驗證SiC器件在固變SST高頻開關狀態下柵極氧化層的可靠性，器件還經受了長達300小時、頻率達250kHz、電壓變化率 dVGS?/dt>0.6V/ns 的**動態柵極應力（DGS）測試，以及頻率50kHz、dv/dt≥50V/ns 的動態反偏應力（DRB）**長達556小時的折磨。這些測試確保了在驅動器（如青銅劍技術）極快的充放電驅動下，碳化硅的柵極二氧化硅（SiO2?）絕緣層不會因?yàn)楦哳l交變電場而發生早期時間相關介質擊穿（TDDB），從根本上保證了高頻DAB變換器的全生命周期安全運行。

結論與商業化展望：國產固變SST供應鏈的崛起與全球重塑

從算力爆發對極致能源密度的渴求，到新能源革命對電網柔性互聯的呼喚，10kV固態變壓器（SST）已經從實驗室的紙面概念，全面走向了萬億級新基建的主戰場。

在這場深遠的能源裝備革命中，基于國產供應鏈的從0到1構建，不僅在技術參數上實現了對標超越，更在供應鏈安全與成本控制上構筑了堅不可摧的護城河。基本半導體（BASiC）的高性能 Si3?N4? 封裝的1200V工業級全碳化硅MOSFET，憑借內置SiC SBD與超低 Eon?/Eoff? 損耗，為固變SST的高頻、高壓、高效率能量變換奠定了不可動搖的物理基石。青銅劍技術（Bronze）的高絕緣耐壓即插即用智能驅動器（如 2CP0220/2CP0225 系列），通過集成 5000Vac 強隔離、納秒級的米勒鉗位、高級有源鉗位與軟關斷退飽和保護，為敏感的SiC芯片套上了無懈可擊的安全鎧甲。而中國企業的納米晶高頻低損耗磁芯與低ESR高壓自愈薄膜電容器，則從無源生態維度徹底消除了高頻大功率儲能與濾波的體積及發熱瓶頸。

正如中國西電集團已經成功并網運行的10kV/2.4MW、效率高達98%的全SiC級聯H橋固態變壓器所印證的那樣，依托這套成熟且經過軍工與車規級嚴苛可靠性驗證（如HTRB/H3TRB/IOL零失效）的全國產元器件矩陣，中國企業已經完全具備了在最高端電力電子裝備領域定義游戲規則的能力。面對未來國家電網成百上千臺套的規?；梢约叭驍?shù)據中心亟待解決的供電焦慮，這條自主可控、極具技術張力的國產SST供應鏈，必將成為推動全球下一代能源基礎設施跨越式升級的最強勁引擎。
