兩層映射+三步配置：Profinet-ModbusTCP網關對接擰緊軸驅動器方案

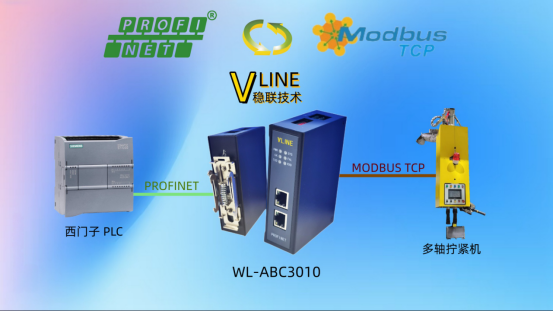

本案例是穩聯技術Profinet轉ModbusTCP網關連接驅動器的配置案例用到的設備為西門子1200PLC一臺，穩聯技術Profinet轉ModbusTCP網關一個，擰緊軸驅動器一臺。

配置方法：

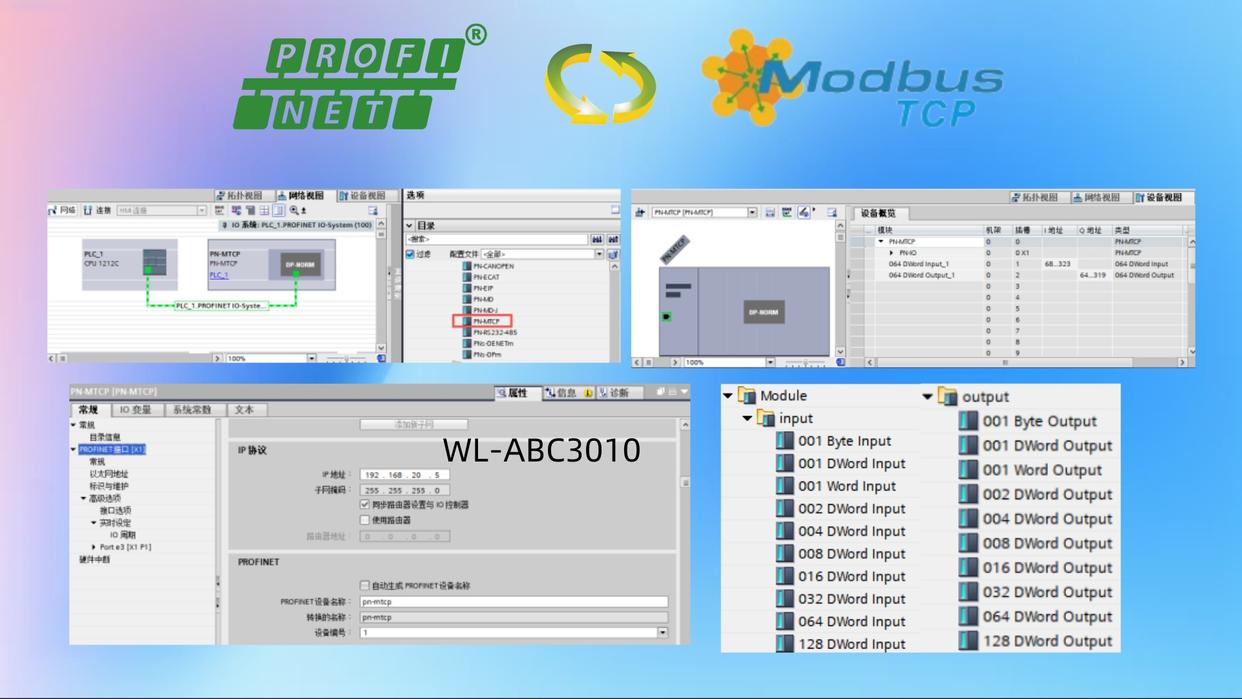

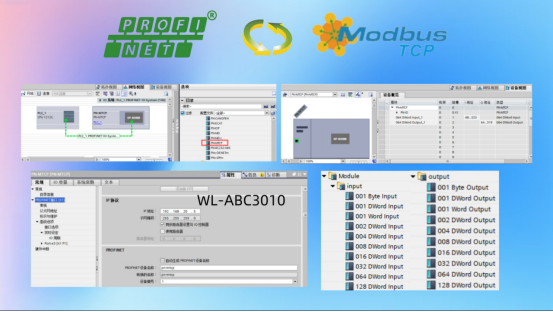

開啟博圖軟件，創建新項目并添加GSD文件；構建Profinet連接，設置Profinet轉ModbusTCP網關的IP地址與設備名稱，確保IP與網關處于同一網段；進入設備視圖，選定輸入輸出的總數據長度；自右側硬件目錄添加所選長度。

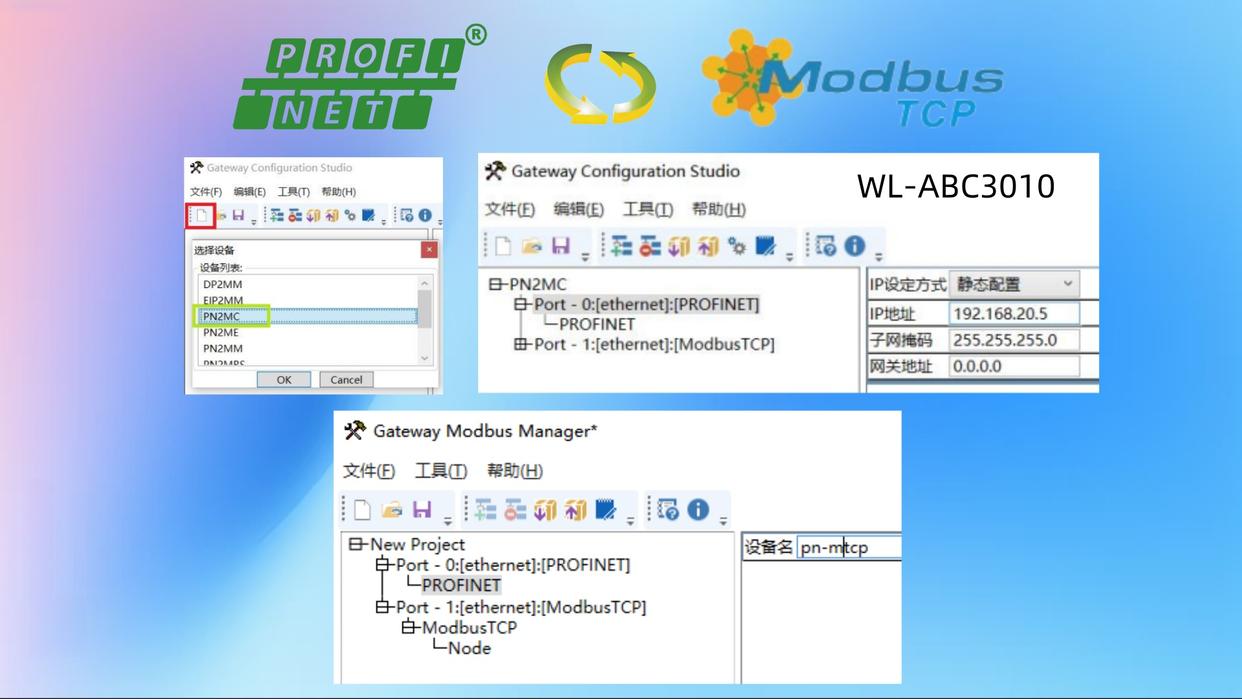

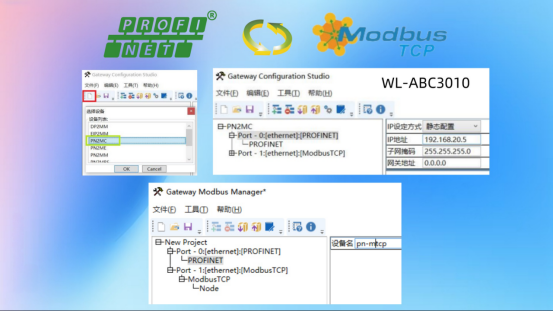

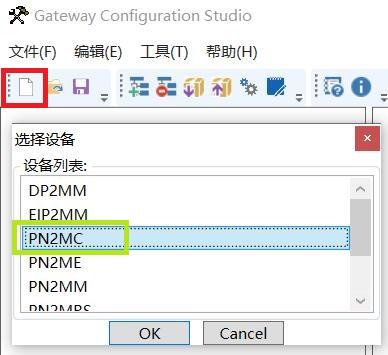

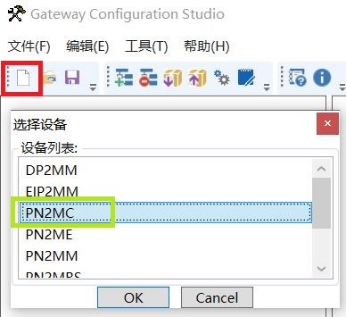

下載配置到PLC，打開Profinet轉ModbusTCP網關配置軟件進行modbus參數配置，點擊紅圈中的新建，選擇PN2MC；

設置Profinet轉ModbusTCP網關的IP地址和設備名稱，要和PLC組態保持一致；設置Profinet轉ModbusTCP網關的TCP參數，填入本客戶端的IP,注意要與服務器保持在同一網段；

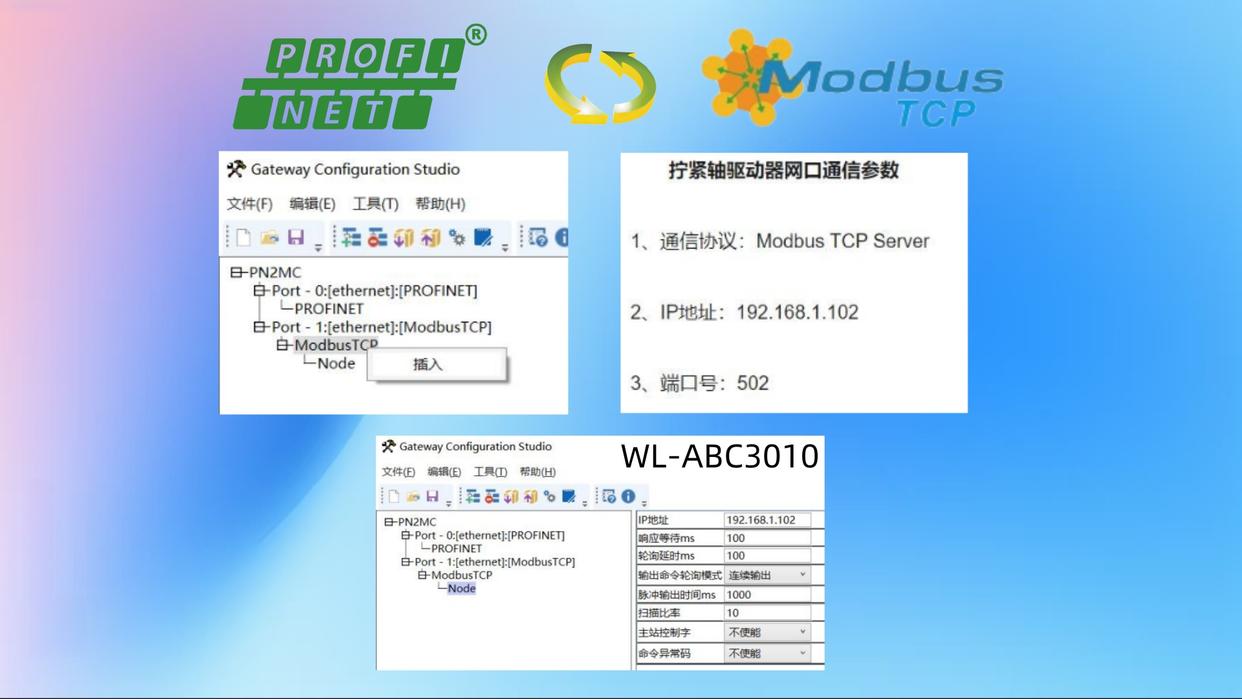

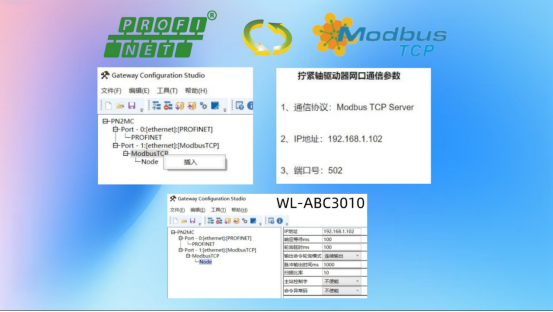

單擊右鍵插入NODE，在NODE中填寫服務器IP；根據參數可得知服務器IP為192.168.1.102端口號502；

響應等待和輪詢延時需要根據從站設備調整時間間隔，如果從站回復速度慢則將響應等待時間調大，如果從站回復后要求等待一段時間再接收下條命令，那么需將輪詢延時調大

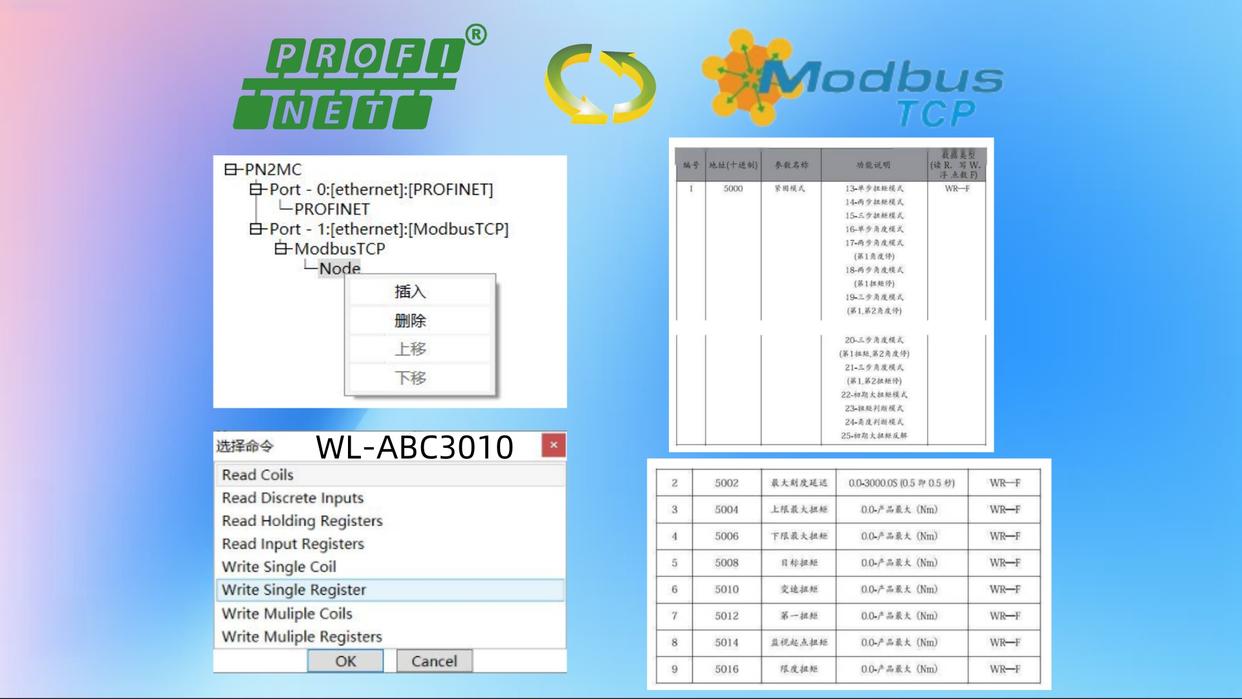

繼續右鍵點擊插入；根據不同需求選擇所需功能；通過從站手冊可得知，地址區為4區，用03H和10H功能碼進行讀寫；

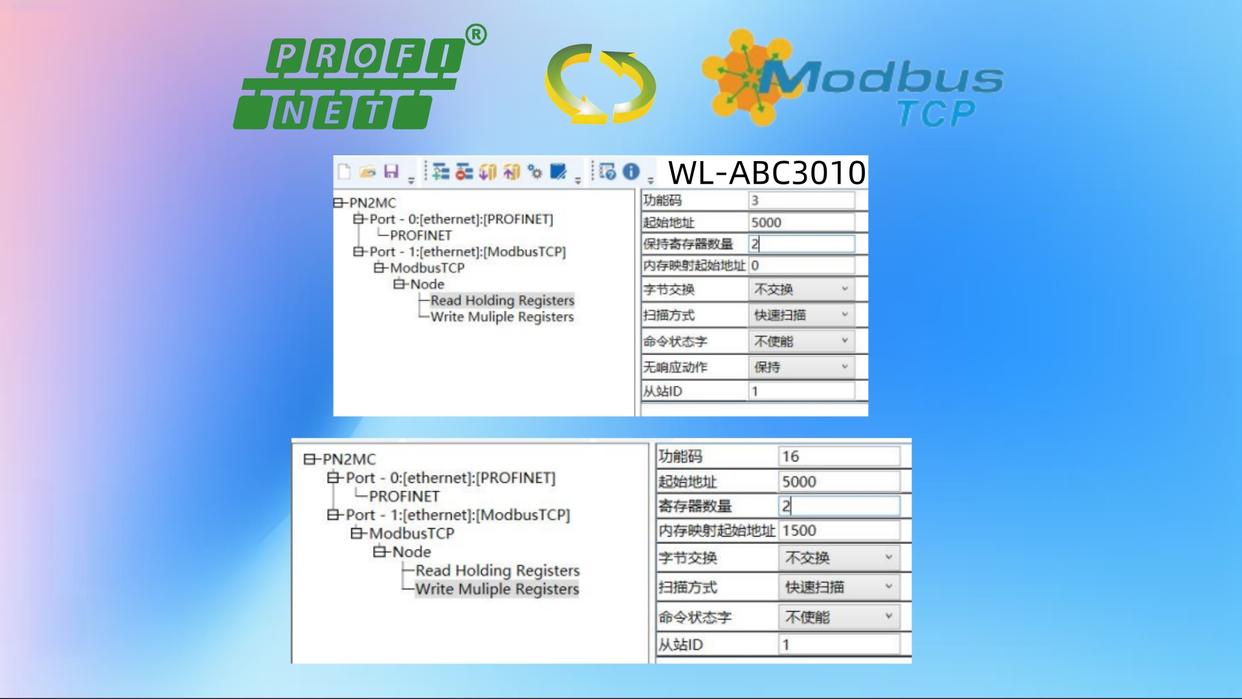

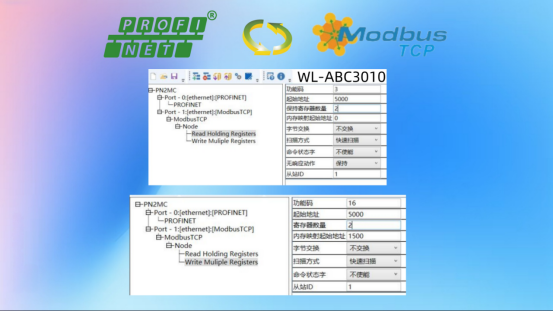

以寄存器地址5000為例，于起始地址處直接填寫十進制地址5000。由于32位浮點數對應兩個寄存器，因此寄存器數量設定為2。內存映射起始地址為0時，表明該數值將發送至PLC的ID68處。同理，設置寫命令時，內存映射地址1500對應PLC的Q區起始地址，即QD64。

本案例通過Profinet轉ModbusTCP網關雙協議配置，解決跨協議設備通信難題，實現PLC對擰緊軸驅動器的遠程控制與數據采集。核心是精準完成網關與驅動器、網關與PLC的兩層映射，做好參數確認與測試驗證。實踐需關注寄存器映射、通信實時性及安全防護，方案通用性強，可按需調整配置細節，為工業產線跨協議互聯提供可靠方案。
