RDMA設計43：隊列刪除及連接斷開功能測試
本博文主要交流設計思路，在本博客（博文+經驗貼）已給出相關博文約170篇，希望對初學者有用。注意這里只是拋磚引玉，切莫認為參考這就可以完成商用IP設計。
為便于理解，繼續給出步驟：
測試步驟 5 的關鍵信號波形如圖 1所示。在接收到正確的刪除隊列請求后，首先進入連接斷開流程，即四次揮手斷鏈，如圖中紅框部分。隨后進行隊列刪除操作。返回隊列操作狀態 0x2b，符合設計預期，驗證通過。

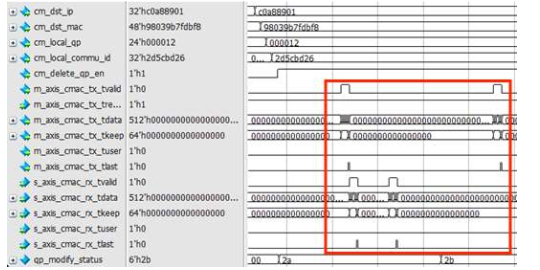

圖1 隊列刪除成功波形圖
測試步驟 6、7 的關鍵信號波形如圖 2所示。當兩種錯誤情況發生時，DUT 返回對應的不同狀態信息，并且不再進行連接斷開流程。返回的狀態信息分別為 0x0a、0x22，符合設計預期，驗證通過。

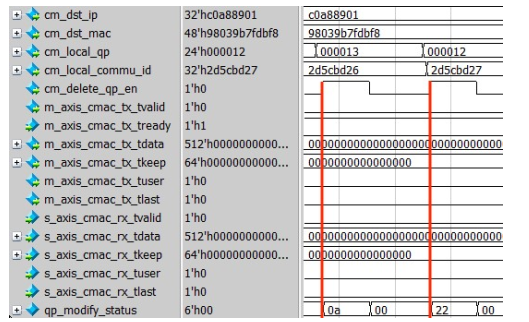

圖2 隊列刪除失敗波形圖
