一.可編程控制器：自動化控制

1.1可編程控制器是什么

可編程控制器（Programmable Logic Controller，簡稱PLC），是一種專門為在工業環境下應用而設計的數字運算操作電子系統;它采用一種可編程的存儲器，在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程

例如:汽車制造生產線，PLC可控制機械手臂的精準動作，完成零部件的抓取、焊接、組裝等工序；在化工生產中，能實時監測和調節反應溫度、壓力、流量等參數，確保生產過程的安全和高效

在制造業、能源、交通、醫療等多個領域的廣泛應用。在制造業中，實現生產自動化，提高生產效率和產品質量；在能源領域，用于電力系統的監控和調度、石油化工的生產控制；在交通方面，可控制交通信號燈、實現軌道交通的自動化運行；在醫療行業，協助醫療設備的精準控制和醫院環境的自動化管理

1.2 發展歷程與應用領域

在工業自動化發展的早期階段，傳統的繼電器控制系統占據主導地位；隨著工業生產規模的不斷擴大和生產工藝的日益復雜，繼電器控制系統逐漸暴露出諸多局限性，靈活性極差，當生產流程需要調整時，往往需要重新布線和更換大量硬件，耗時費力；同時，可靠性也欠佳，大量的機械觸點在頻繁開合過程中容易出現故障

隨著PLC的發展，為規范編程軟件和應用程序開發，國際電工委員會（IEC）于1982年啟動PLC標準規范開發，1992年完成并推出PLC編程語言標準IEC1131-3，1994年更名為IEC61131-3，統一了多種編程語言。同時，PLC的硬件和軟件也實現了多樣化發展，不同品牌和型號的PLC產品能夠滿足各種不同的工業控制需求。

進入21世紀，隨著物聯網、大數據、云計算等新興技術的興起，PLC技術也迎來了新的發展機遇

PLC開始與這些新技術深度融合，具備了數據分析、遠程監控、設備集成等功能。同時，PLC的編程環境日益友好，支持多種編程語言和開發工具，還出現了圖形化編程向?qū)?、多語言支持以及AI輔助編程等創新功能，降低了編程難度，提高了開發效率

二.可編程控制器的產品行業標準

2.1 國際標準解讀

國際上關于可編程控制器的主要標準，如IEC 61131系列標準

該系列標準是可編程控制器領域最為重要的國際標準，涵蓋了可編程控制器的通用信息、編程語言、通信、功能安全等多個方面，為全球范圍內的PLC產品設計、生產和應用提供了統一的規范和準則

分析這些標準對產品設計、生產和應用的規范作用；在產品設計階段，指導廠家遵循標準要求進行硬件和軟件設計，確保產品的性能和質量；生產過程中，保證產品符合標準規定的各項指標，提高產品的可靠性和穩定性；應用層面，使得不同廠家的PLC產品能夠在統一的標準下實現互聯互通和互操作性，方便用戶進行系統集成和應用開發

2.2 國內標準與國際標準的對比與融合

國內可編程控制器相關標準的制定情況，如GB/T39007-2020《基于可編程控制器的工業機器人運動控制規范》等

國內標準在參考國際標準的基礎上，結合我國國情和產業發展需求，對PLC在特定領域的應用進行了規范和指導，促進了國內PLC產業的健康發展

對比國內標準與國際標準的異同點，分析國內標準如何與國際標準接軌和融合

在一些關鍵技術指標和基本要求上，國內標準與國際標準保持一致，以確保國內產品能夠滿足國際市場的需求；同時，針對國內特殊的應用場景和產業特點，國內標準也制定了一些具有針對性的條款和規范，體現了中國特色。通過積極參與國際標準的制定和修訂工作，加強與國際標準化組織的交流與合作，推動國內標準與國際標準的深度融合，提升我國在可編程控制器領域的國際話語權

三.可編程控制器的硬件結構剖析

3.1 核心硬件組件解析

CPU模塊是可編程控制器的核心部件，主要由微處理器（CPU芯片）和存儲器組成

微處理器負責執行用戶程序，進行邏輯運算、算術運算和數據處理等操作；存儲器則用于存儲程序和數據，包括系統程序存儲器和用戶程序存儲器

I/O模塊是連接外部現場設備和CPU模塊的橋梁，分為輸入模塊和輸出模塊。輸入模塊用于接收和采集來自外部設備的各種信號，如按鈕、傳感器等的開關量信號和電位器、變送器等的模擬量信號；輸出模塊則將CPU模塊處理后的控制信號輸出到外部執行機構，如：繼電器、接觸器、調節閥

輸入輸出信號的處理方式和電氣隔離措施；在I/O模塊中，通過光電耦合器、光電可控硅、小型繼電器等器件實現外部輸入電路和負載的電氣隔離，有效防止外部干擾信號對CPU模塊的影響，提高系統的抗干擾能力和可靠性。對于模擬量輸入輸出信號，通常還需要進行信號調理和模數/數模轉換等處理，以滿足CPU模塊的處理要求

3.2 電源模塊與其他輔助硬件

電源模塊

為可編程控制器提供穩定的電源供應，通?？墒褂?20V交流電源或24V直流電源。它不僅為CPU模塊、I/O模塊等內部電路供電，還可為外部輸入電路和一些電子檢測裝置提供所需的直流電源

電源模塊的穩定性對系統運行的重要性。穩定的電源是保證PLC正常工作的基礎，電源波動或干擾可能導致系統故障、數據錯誤甚至硬件損壞。因此，電源模塊通常具備過壓保護、過流保護、濾波等功能，以確保輸出電源的穩定性和純凈度，為系統的可靠運行提供有力保障

輔助硬件

編程器用于用戶程序的輸入、編輯、調試和監控，方便用戶進行程序開發和系統維護；存儲卡可用于存儲用戶程序、數據記錄等信息，實現數據的備份和轉移；通信模塊則負責PLC與其他設備之間的通信，如與上位機、其他PLC、智能儀表等進行數據交換和遠程控制

這些輔助硬件如何協同工作，提升可編程控制器的整體性能。它們與核心硬件組件相互配合，編程器和存儲卡方便了用戶對程序和數據的管理，通信模塊實現了系統的網絡化和智能化，使得PLC能夠與其他設備組成復雜的控制系統，實現更高級的自動化控制功能，從而提升了可編程控制器的整體性能和應用范圍

四.EMC電磁兼容行業標準內容

4.1 EMC電磁兼容的基本概念

EMC（電磁兼容）的定義

設備或系統在其電磁環境中能正常工作且不對該環境中任何事物構成不能承受的電磁騷擾的能力;它包括兩個方面：一是設備自身具備抗電磁干擾的能力，二是設備產生的電磁騷擾不影響其他設備的正常工作

隨著電子設備的廣泛應用和電磁環境的日益復雜，EMC問題變得愈發關鍵;如果電子設備不具備良好的電磁兼容性，可能會在運行過程中受到其他設備的電磁干擾而出現故障，同時自身產生的電磁干擾也可能影響周圍其他設備的正常運行，甚至對整個系統的穩定性和可靠性造成威脅。因此，確保電子設備的電磁兼容性是保障其正常運行和系統穩定的必要條件

4.2 可編程控制器行業標準中的EMC具體要求

可編程控制器相關標準中對EMC的測試項目和指標要求，如:靜電放電抗擾度、射頻輻射抗擾度、電快速瞬變脈沖群抗擾度、傳導發射、輻射發射等測試項目

對于靜電放電抗擾度，規定了設備在遭受靜電放電時應能保持正常工作，不出現數據錯誤、死機等異常現象

射頻輻射抗擾度要求設備在一定強度的射頻輻射環境下仍能穩定運行等

通過對這些測試項目和指標的嚴格要求，使得可編程控制器在設計和生產過程中充分考慮電磁兼容性問題，采取有效的屏蔽、濾波、接地等措施，提高設備的抗干擾能力和抑制自身電磁騷擾的能力，從而確保其在工業現場等復雜電磁環境下能夠可靠地運行，準確地執行控制任務，避免因電磁干擾而導致的生產事故和經濟損失

4.3 GB/T39007 與IEC61131 對EMC要求對比

發射限值：傳導騷擾（150kHz~30 MHz）和輻射騷擾（30MHz~1GHz）需符合CISPR 11（工業、科學和醫療設備或CISPR 32（信息技術設備）的限值

諧波電流（IEC61000-3-2）和電壓波動（IEC61000-3-3)需滿足相應標準。

抗擾度要求：靜電放電（±6 kV接觸 /±8 kV空氣）、射頻電磁場（10V/m，80MHz~2.5GHz）、電快速瞬變脈沖群（±2 kV）等測試需通過 IEC 61000-4 系列標準

特殊場景要求：針對工業環境，新增 2.7GHz~6GHz 頻段的射頻抗擾度測試，以應對無線通信設備的干擾

五.電子部分電磁兼容行業痛點

5.1 常見的電磁兼容問題及表現

抗干擾能力不足電子設備在復雜電磁環境下易受干擾的情況，如在醫院手術室等存在大量高頻設備的環境中，電子設備可能受到手術電刀、高頻設備等的干擾，導致設備功能異常，如醫療設備的測量數據不準確、控制系統的誤動作等

傳導發射和輻射發射超標,說明電子設備傳導發射和輻射發射超標的現象，即設備通過電源線、信號線等傳導方式或向周圍空間輻射方式，將電磁干擾傳播出去，影響同一電氣網絡中的其他設備或附近的電子設備正常工作

5.2 行業痛點帶來的影響(安全至上）

分析電磁兼容問題對電子設備可靠性、穩定性和使用壽命的影響;

電磁干擾可能使電子設備內部的電路產生誤動作、數據錯誤，從而降低設備的可靠性和穩定性；

長期處于電磁干擾環境中，還可能加速電子元件的老化和損壞，縮短設備的使用壽命

舉例:醫療、航空航天、交通等，電磁兼容問題可能引發的嚴重后果;在醫療領域，電磁干擾可能導致醫療設備的測量結果不準確，影響醫生的診斷和治療決策，甚至危及患者的生命安全；在航空航天領域，電磁干擾可能干擾飛行器的導航、通信和控制系統，引發飛行事故；在交通領域，電磁干擾可能影響交通信號系統、列車控制系統等，導致交通混亂和事故發生。這些案例充分說明了電磁兼容問題在關鍵領域的嚴重性和危害性，必須引起足夠的重視和關注

六.電磁兼容問題解決方案

6.1 硬件層面的解決方案

濾波技術

濾波技術在抑制電磁干擾方面的作用，通過在電源線路、信號線路上安裝濾波器，濾除高頻干擾信號;電源濾波器可有效抑制電源線上的傳導干擾，防止外部電源干擾進入設備內部，同時也可防止設備內部的電磁干擾通過電源線傳播到外部；信號濾波器則用于對信號線路上的干擾進行濾波，保證信號的純凈和穩定 。

常見濾波器的類型和適用場景。常見的濾波器有低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器等。低通濾波器主要用于允許低頻信號通過，抑制高頻干擾信號，適用于電源濾波和對低頻信號要求較高的場合；高通濾波器則相反，用于允許高頻信號通過，抑制低頻干擾，常用于射頻信號處理等領域；帶通濾波器只允許特定頻率范圍內的信號通過，可用于選頻和抗干擾；帶阻濾波器則用于抑制特定頻率的干擾信號，常用于消除電源線上的特定頻率噪聲

屏蔽技術

屏蔽技術的原理和應用，如采用金屬外殼、屏蔽罩等對電子設備進行屏蔽，阻擋電磁干擾的傳播;金屬外殼能夠?qū)㈦娮釉O(shè)備內部產生的電磁干擾限制在一定范圍內，防止其向外輻射；屏蔽罩則可用于對關鍵電路或元件進行局部屏蔽，減少外部電磁干擾對其的影響

不同屏蔽材料和結構的特點及效果。常見的屏蔽材料有銅、鋁、鐵等金屬，它們具有良好的導電性和導磁性，能夠有效地反射和吸收電磁干擾

屏蔽結構的設計也很關鍵，如屏蔽層的厚度、接縫的處理、通風孔的大小和位置等都會影響屏蔽效果。例如:采用多層屏蔽結構可以進一步提高屏蔽效能，對屏蔽層的接縫進行良好的電氣連接可以避免電磁泄漏

6.2 軟件層面的解決方案

優化電路設計

通過優化電路設計來提高電磁兼容性的方法，如合理布局電路元件、縮短信號傳輸線長度、減少信號交叉干擾等;合理的電路布局可以減少電磁干擾的產生和傳播路徑，將易受干擾的元件和電路與干擾源分開，降低干擾的影響；縮短信號傳輸線長度可以減少信號傳輸過程中的損耗和干擾；避免信號交叉干擾可以提高信號的完整性和可靠性

軟件工具在電路設計中的應用，如使用電子設計自動化（EDA）軟件進行電路仿真和優化;EDA軟件可以對電路進行各種仿真分析，如電磁兼容性仿真、信號完整性仿真等，通過仿真結果可以提前發現電路設計中存在的電磁兼容問題，并進行針對性的優化和改進。例如，在設計PCB時，利用EDA軟件可以對電路板的布局、布線進行優化，模擬不同布局和布線方案下的電磁干擾情況，選擇最優的設計方案，從而提高電路的電磁兼容性

智能算法與控制策略

智能算法在電磁兼容中的應用，如自適應濾波算法、智能控制策略等，以提高設備對電磁干擾的自適應能力和抗干擾性能;自適應濾波算法可以根據電磁環境的變化自動調整濾波器的參數，實時有效地抑制干擾信號；智能控制策略可以根據設備的運行狀態和電磁環境的變化，自動調整設備的工作模式和參數，優化設備的電磁兼容性

分析這些軟件層面解決方案的優勢和發展前景,軟件層面的解決方案具有靈活性高、可擴展性強、成本低等優勢，可以在不改變硬件結構的前提下，通過軟件升級和優化來提高設備的電磁兼容性;隨著人工智能、大數據等技術的不斷發展，軟件層面的解決方案將不斷創新和完善，為電磁兼容問題的解決提供更加高效、智能的方法，具有廣闊的發展前景。未來，智能算法和控制策略有望在更多領域得到應用，進一步提升電子設備的電磁兼容性和可靠性

6.3BUCK電路設計

BUCK電路:BUCK電路是一種降壓型直流-直流變換電路，通過開關器件的周期性通斷實現電壓轉換。其核心結構由開關管、電感、續流二極管和濾波電容組成，利用電感儲能與釋放的原理實現降壓功能。

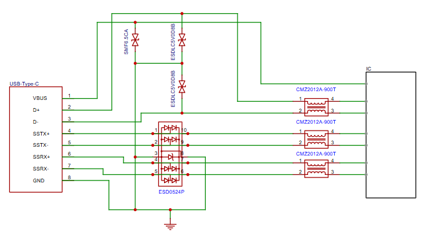

6.4USB-Type-C接口EMC及熱插拔可靠性設計

USB-Type-C 接口:USB-Type-C接口具有高速數據傳輸能力，廣泛應用于機器人與外部存儲設備、傳感器等的連接。其高速模式下的數據傳輸速率可達10Gbps，能快速傳輸大量數據，如機器人視覺圖像數據；具備即插即用特性，方便用戶隨時連接和更換設備，提高機器人使用的便捷性，在各類機器人應用場景中發揮著關鍵作用。

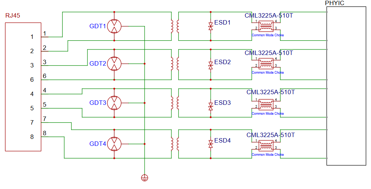

6.5千兆網接口EMC及熱插拔可靠性設計

千兆網接口:支持有線網絡連接；

千兆網接口提供穩定的網絡連接，支持遠程控制和數據交互。通過以太網，可實時上傳工作數據至云端，接受遠程指令，實現智能化遠程操作；

其傳輸速率可達1000Mbps甚至更高，滿足設備在工業自動化、智能物流等領域?qū)Ω咚?、穩定數據傳輸?shù)男枨螅?/p>

若是使用百兆網，可將共模電感更換為CMZ2012B-900T。

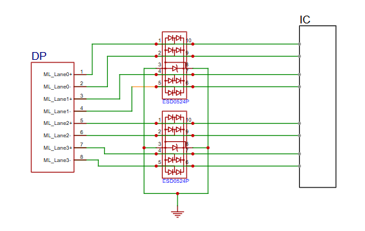

6.6 DP接口設計

DP接口:DisplayPort（DP） 是由 視頻電子標準協會制定的 高性能數字音視頻接口，專為高分辨率顯示器和多屏應用設計。

其核心特性包括：

高帶寬：DisplayPort 2.0支持 77.37 Gbps（UHBR 13.5），可傳輸 16K@60Hz 或 8K@120Hz（DSC壓縮）。

靈活擴展：支持多流傳輸（MST）、菊花鏈（Daisy Chain）及USB-C Alt Mode。

開放標準：免版權費，廣泛集成于PC、顯卡及專業顯示設備。

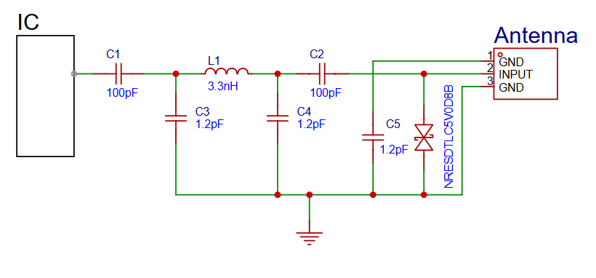

6.7WIFI天線EMC及可靠性設計

WIFI天線：WIFI天線是用于傳輸和接收電磁波的設備，通過發射和接收電磁波實現無線通信。同時天線通過特定形狀和尺寸選擇性地接收或發射特定頻率的電磁波，實現電信號與電磁波的相互轉換。

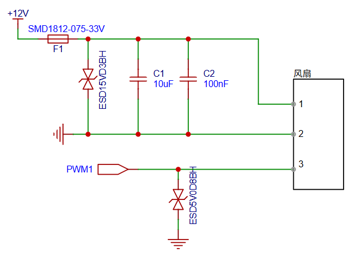

6.8 風扇電路EMC及可靠性設計

風扇電路：風扇作為散熱器是通過增強產品底部空氣流動或直接抽吸內部熱量來輔助散熱的裝置，常見類型包括底座式與抽熱式。其核心功能為降低產品溫度，通常采用鋁合金材質以提升導熱效率，并配備供電的風扇結構，部分型號支持調速功能以平衡散熱與噪音。

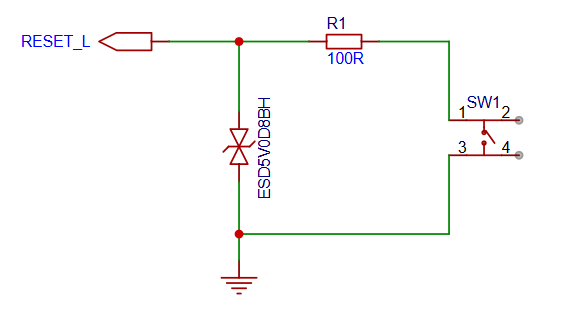

6.9 復位鍵及其他按鍵EMC及可靠性設計

復位鍵：復位鍵（RESET）是電子設備中用于重新啟動或恢復出廠設置的物理按鍵或指令，常見于電腦、路由器、智能手機等設備。其功能是在設備死機或配置錯誤時通過硬件或軟件方式重啟系統，可在不斷電狀態下清除運行數據。

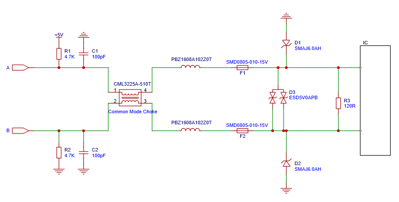

6.10RS-485接口EMC及可靠性設計

RS485 接口: RS-485 是一種串行通信標準，可以支持多個設備通過同一條串行總線進行通信；且適用于中長距離通信，具有較好的抗干擾能力和數據傳輸穩定性。

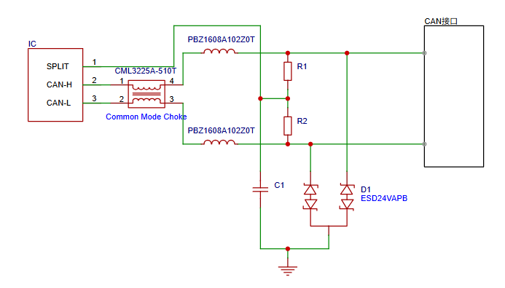

6.11CAN通訊接口EMC及可靠性設計

CAN通訊接口：控制器局域網總線（CAN，Controller Area Network）是一種用于實時應用的串行通訊協議總線。CAN協議用于汽車中各種不同元件之間的通信，以此取代昂貴而笨重的配電線束。CAN協議的特性包括完整性的串行數據通訊、提供實時支持、傳輸速率高達1Mb/s、同時具有11位的尋址以及檢錯能力。
