帶寬夠高，采樣夠快，但測出來的值準不準？僅有高分辨率還不夠，頻率一變、偏置一加、噪聲一大，精度往往隨之劣化。本文結合實測數據，從ADC架構、寬頻精度、偏置穩定性、噪聲抗擾角度，看ZUS5000系列示波器如何讓“測得準”真正落地。

ADC位數：精準測量的起點

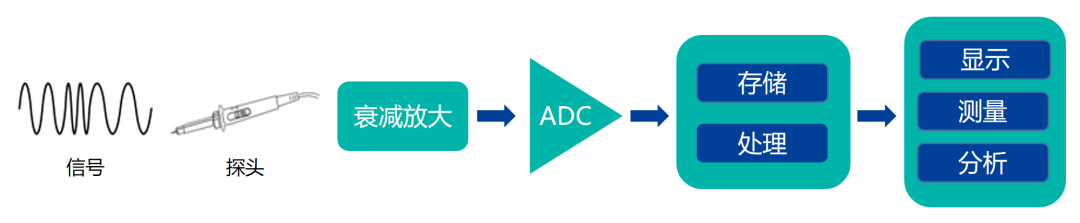

示波器的信號采集鏈路如圖1所示：探頭輸入→衰減放大→ADC模數轉換→數據處理→屏幕顯示。ADC是鏈路中影響采集質量的核心器件。

圖1 示波器信號采集原理

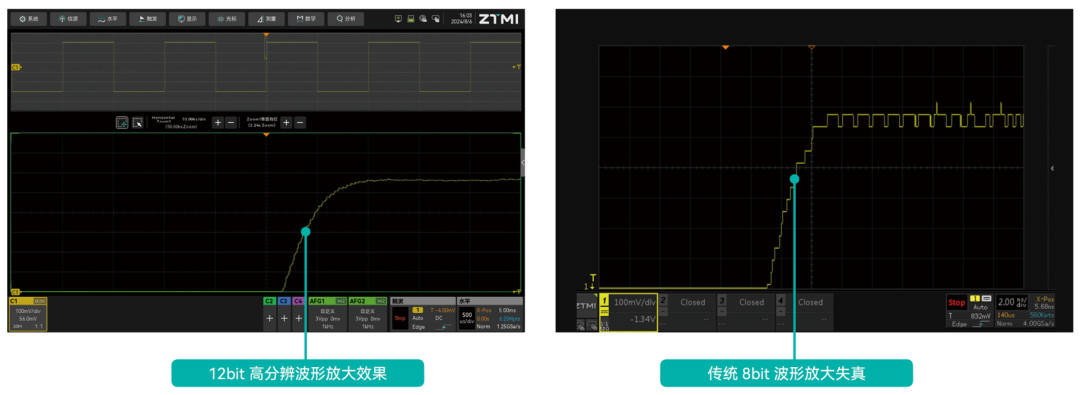

ADC的采樣位數直接影響波形還原能力。8位ADC量化等級為256級，波形放大后階梯狀失真明顯；12位ADC量化等級達到4096級，是8位的16倍，放大后波形依然平滑，細節清晰可辨。ZUS5000系列示波器基于12位ADC架構設計，從采集源頭保障測量精度。

圖2 不同ADC位數采集波形對比

示波器精度怎么樣才是好

10Hz~100kHz全頻段，精度一致

國標校準要求示波器在1kHz方波下達到標稱精度，滿足即視為達標。但實際被測信號的頻率是多變的，如果僅在1kHz下精度達標，而在其他頻率下明顯下降，測量結果的可信度就要大打折扣。

ZUS5000系列示波器通過改進模擬前端電路結構，將高精度測量的有效頻率范圍從傳統的低頻段擴展至100kHz，實現10Hz到100kHz寬頻范圍內精度的優異一致性。通過以下不同頻點的實測波形圖可以觀察到具體的測試效果：

圖3 1kHz方波實測

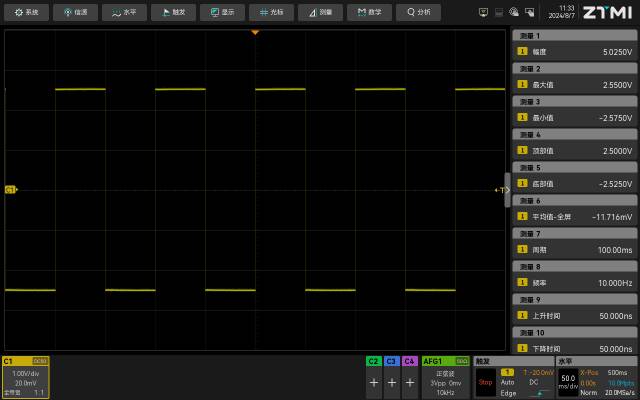

圖4 10Hz方波實測

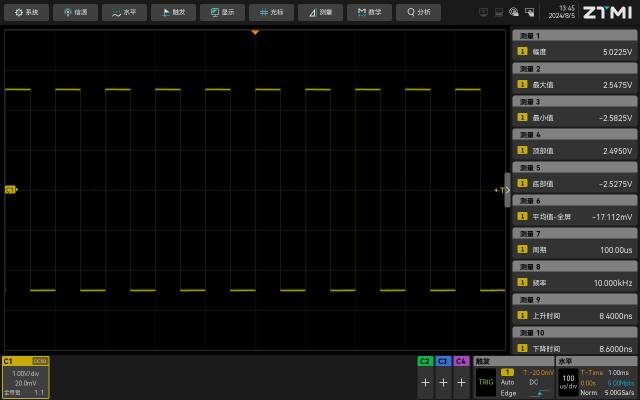

圖5 10kHz方波實測

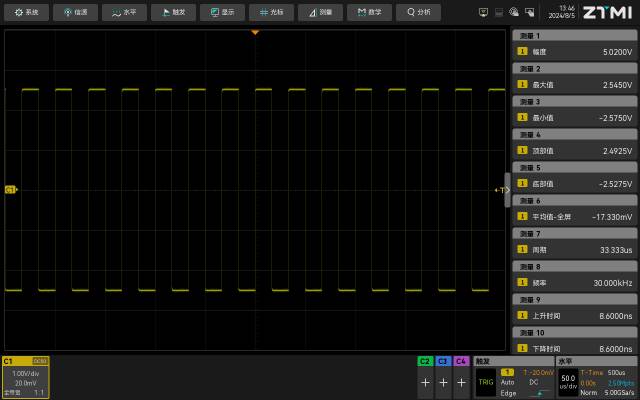

圖6 30kHz方波實測

圖7 50kHz方波實測

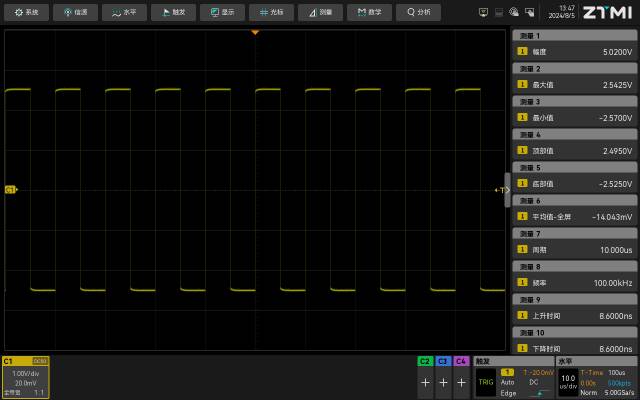

圖8 100kHz方波實測

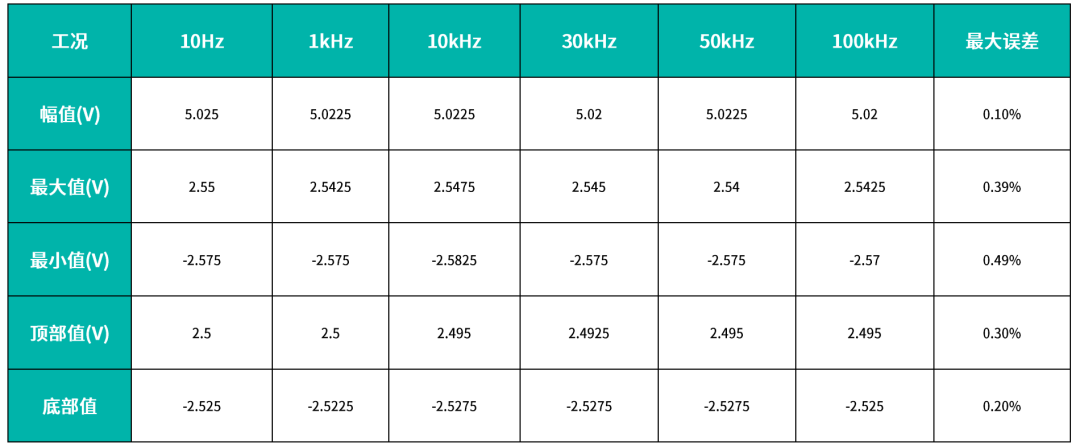

匯總數據如表1所示，各頻點之間的測量偏差很小，精度一致性良好?？词静ㄆ骶?，不能只看一個頻點，要看一個頻段。表1 測試數據與誤差

直流偏置下的精度穩定性

高位數ADC為測量精度提供基礎保障，但ADC本身并非完全線性的器件。當被測信號疊加不同的直流偏置時，ADC的非線性特性可能導致幅度測量結果產生偏差。這也是工程師在實際使用中經常遇到的問題：同一信號在不同直流偏置條件下，測量值出現明顯差異。

ZUS5000系列示波器針對這一問題，通過專利校正算法對ADC非線性進行補償，實測數據顯示，不同直流偏置條件下，幅度測量結果保持良好一致性。

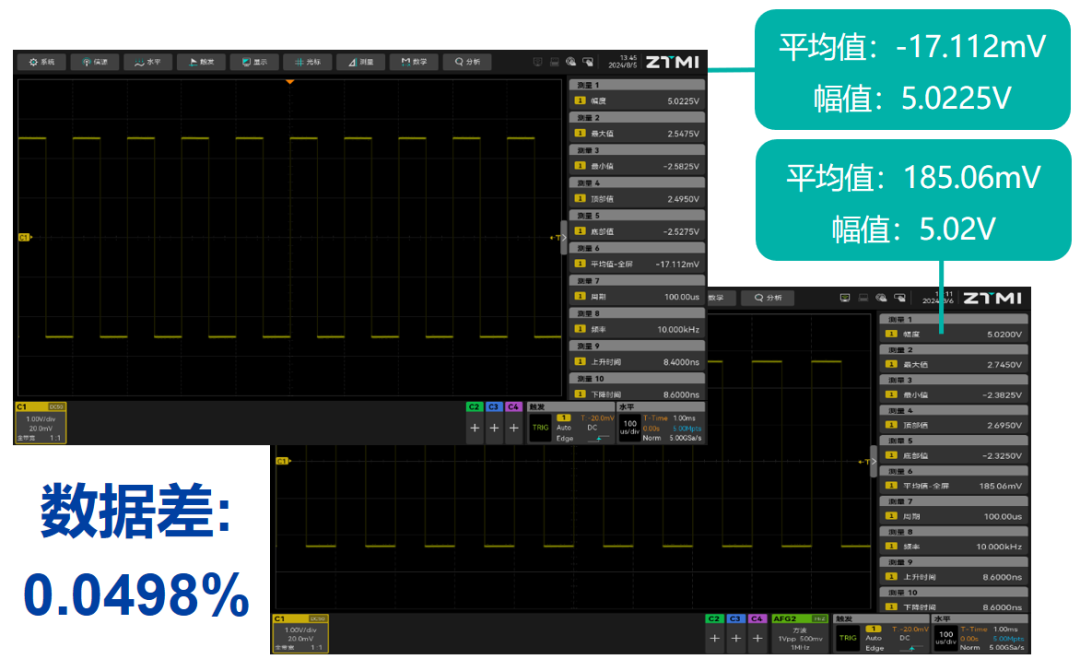

圖9不同直流偏置條件下的測量數據對比

噪聲環境下的測量可靠性

在實際測試場景中，工業現場、電源紋波、電磁干擾等因素都會給信號帶來不同程度的噪聲疊加。如果測量算法抗噪能力不足，幅度等參數的準確性也會直接受到影響。

ZUS5000系列示波器對幅度測量算法進行深度優化，已取得抗噪測量發明專利授權。實測對比：無噪聲環境下測量值為500.25mV，高噪聲環境下測量值為499.5mV，偏差僅0.15%。

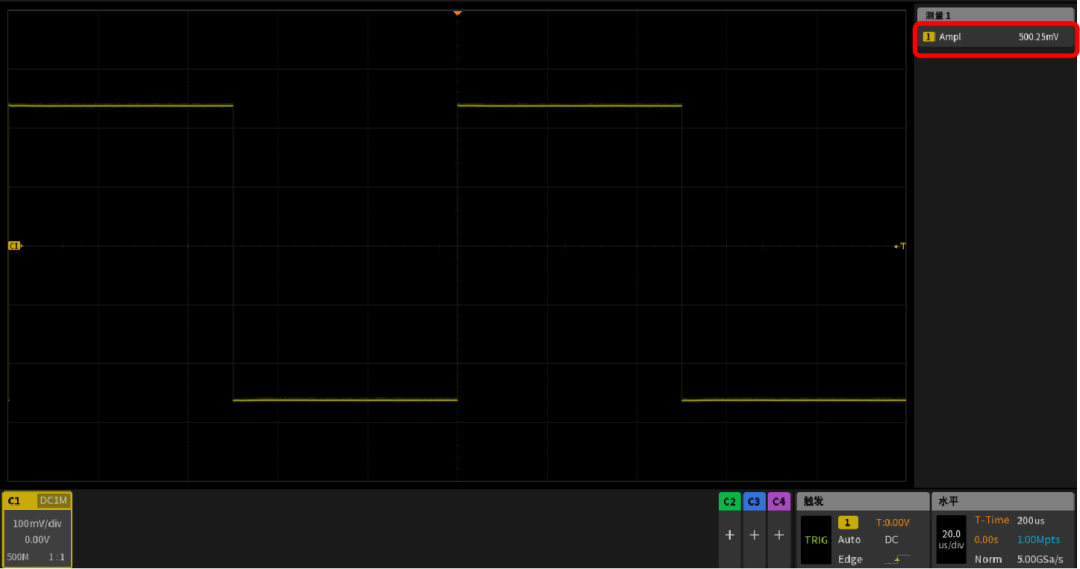

圖10 無噪聲實測500.25mV

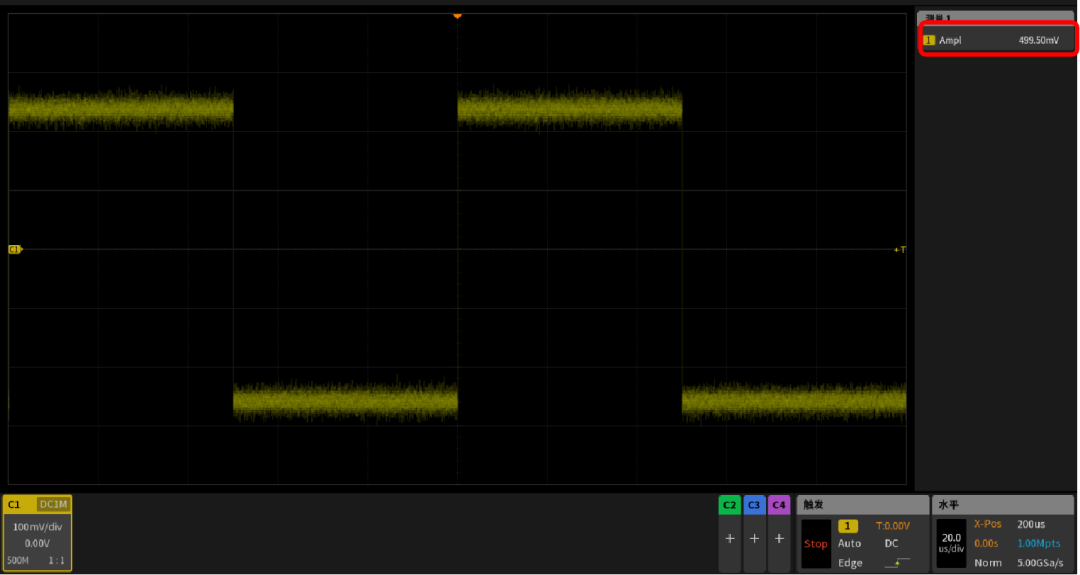

圖11 高噪聲實測499.5mV

結 語

12位ADC奠定分辨率基礎，寬頻精度設計覆蓋10Hz~100kHz，專利算法應對偏置漂移和噪聲干擾：ZUS5000系列示波器從硬件到算法，讓測量結果經得起驗證。
