本博文主要交流設計思路，在本博客已給出相關博文約170篇，希望對初學者有用。注意這里只是拋磚引玉，切莫認為參考這就可以完成商用IP設計。

RoCE v2原語

它是RoCE v2協議進行信息及數據交換的核心機制，也是DUT需要實現的核心機制之一，對該功能的仿真驗證需要考慮指令的提交數據包的組裝及發送、數據的DMA處理等。RoCE v2原語功能驗證的測試項與測試步驟如表1所示。

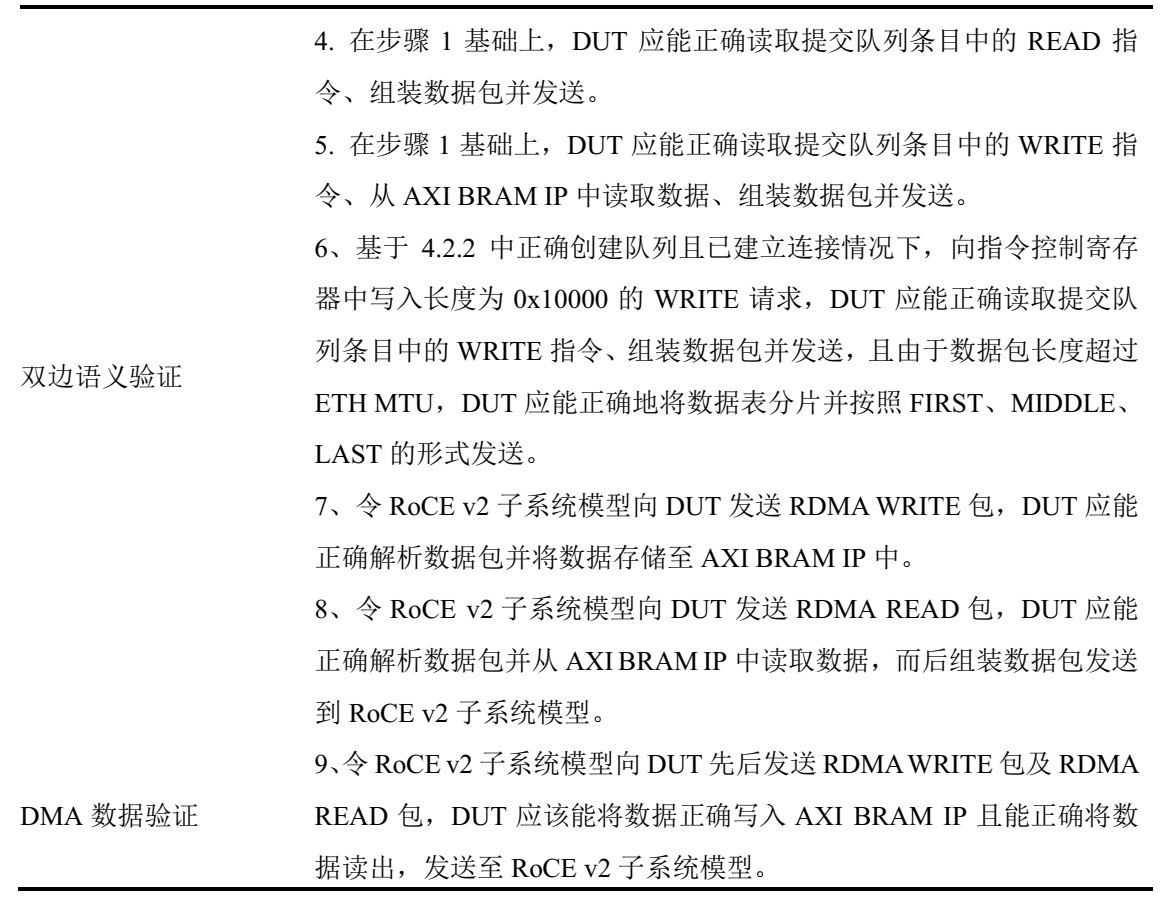

表1 RoCE v2原語功能驗證測試項與測試步驟

（1）指令提交驗證

測試步驟 1 的關鍵波形如圖 1 所示，寫入指令控制寄存器之后，指令控制模塊自動將信息組裝為提交隊列條目寫入提交隊列，返回的指令狀態為 0x1f 表示指令已被正確寫入，存儲的數據如圖2 所示，符合設計預期，驗證通過。

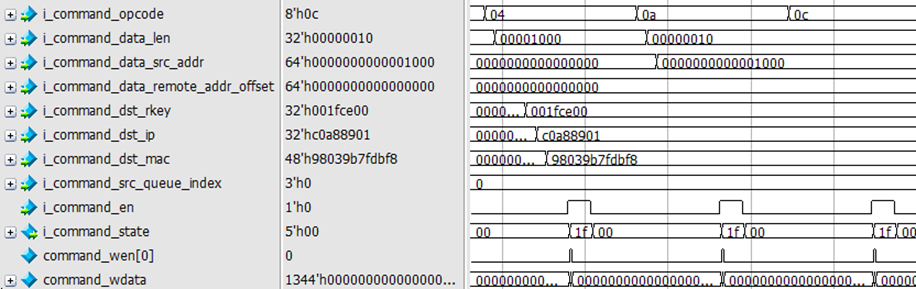

圖1 指令組裝及存儲仿真波形圖

圖2 提交隊列存儲數據圖

B站已給出相關性能的視頻，如想進一步了解，請搜索B站用戶：專注與守望
