一，操作概述

HDDL-800B電力電纜測試高壓放電套裝的高壓信號發生器主要用于10KV等級以內的電力電纜的高阻和閃絡性故障的測試，配合電纜故障測距儀和定點儀進行故障的測距和定點工作。對于更高電壓等級電纜的故障，應視故障情況予以應用，由于內置容量6uF高壓電容，一旦故障可以擊穿，相較于小容量電容更容易測距和定點。內置升壓整流和放電裝置，功能齊全，接線簡單，操作安全方便。

技術參數

輸出電壓：0--10kV，直流負極性

內置電容：10mF

工作方式：單次脈沖/周期脈沖

放電周期：間隔可調，出廠設置5秒(周期脈沖工作方式時)

沖擊能量：500J(脈沖工作方式10kV時)

放電裝置：內置

工作電源：交流單相220V±10%,頻率50Hz±1Hz

海拔高度：4000m以下

環境溫度：0-40℃

相對濕度：不大于70%（40℃時）

主機體積：380*280*240（W*D*H,mm）

主機重量：10kg

工作原理

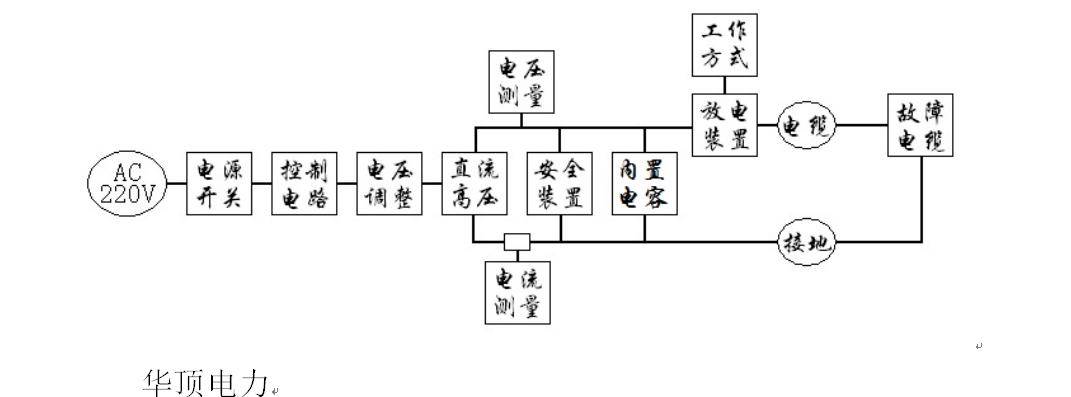

儀器工作原理圖如下：

華頂電力對此設備采用中頻開關升壓整流，該結構具有容量大、過載能力強、電路結構簡潔、可靠性高的特點。

儀器內置特別設計的放電裝置，放電電壓不受球間隙距離限制。在設定輸出電壓下，按動放電按鈕, 放電裝置均動作,對故障點放點

另外,本儀器內還設有安全裝置,儀器斷電后,內置高壓電容和電纜通過該裝置接地,將殘存電荷釋放掉,保證安全.

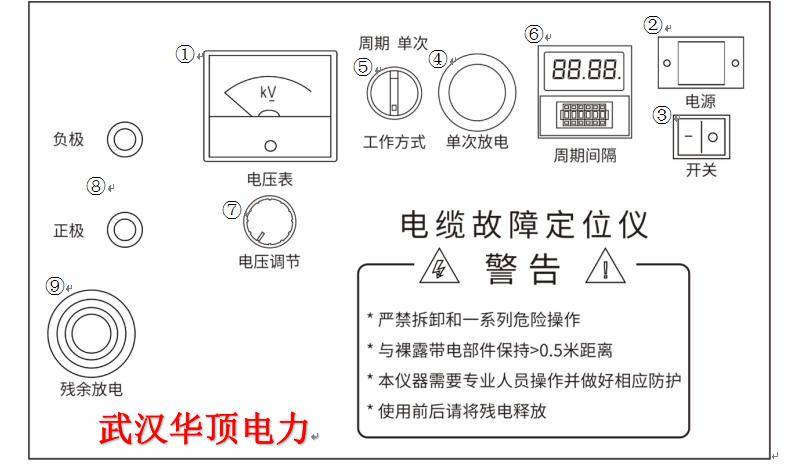

面板說明

本儀器為立式結構,便于操作和觀測。面板集中了所有控制、操作和顯示元件。

1高壓表。顯示輸出電壓。指針式表頭可以更直觀的顯示放電時的電壓變化情況。

2電源插孔。3電源開關。

4單次放電按鈕。在“單次”或“周期”工作方式下按下該按鈕，放電裝置動作，對試品放電。

5 工作方式轉換開關。選擇“單次”或“周期”工作方式。

6周期間隔，用來改變高壓發生器處于周期工作方式時的放電間隔。

7 電壓調節，旋鈕式設計，電壓可調，0---10KV內任意調整。

8 高壓輸出的電纜端，連到故障電纜芯線。

9 殘余放電

使用說明

(一)接線

1、[準備工作]將故障電纜與其它設備的連接斷開，并將其外皮接地。

注：該接地稱為工作接地，目的是高壓放電時將該點電位固定在零電位。

2、在距故障電纜約2米處放好高壓發生器主機。

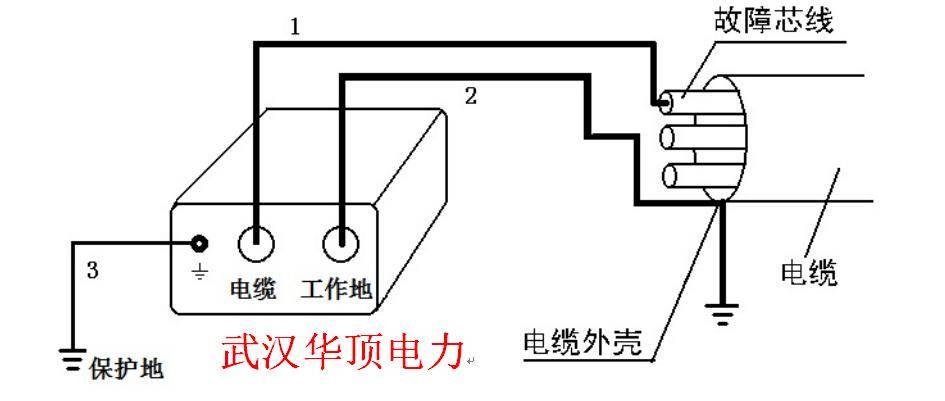

3、參照下圖接好高壓測試線。分別為：

1 主機-電纜故障相；

2 主機-電纜外皮；

3.經認真檢查確認以上接線無誤后，方可將220V電源接入主機面板的電源插孔，準備測試。

(二)故障測試

警告：

高壓危險！高壓測試期間儀器必須有通過高壓試驗培訓的專人看守。

與裸露高壓帶電部分必須保持至少0.5米的安全距離。

放電時不要接觸儀器金屬外殼。

本儀器有“單次放電”和“周期放電”兩種工作方式。.

1、 單次放電

主要用于故障點電阻不很高，直流泄漏電流較大的電纜故障測距。對應的測試法稱為沖擊高壓閃絡測試法，簡稱沖閃法。

沖閃法的工作過程是：先單獨給高壓脈沖電容器充電，當升到一定的電壓值后，放電裝置動作，接通高壓電容和故障電纜，從而擊穿電纜故障。

沖閃法適用于測試大部分閃絡性故障

儀器使用步驟：

1) 將“工作方式”開關旋至“單次”檔。

2) 將高壓設定設置為5KV輸出。

3) 合上電源開關，此時電源指示燈亮。

4) 按下“高壓合閘”按鈕，其指示燈亮，并能聽到儀器內部放電裝置的動作聲。

5) 按下“單次放電”按鈕，并判斷電纜故障是否已被擊穿。如果沒有擊穿，將高壓設定為10KV輸出，再次按下“單次放電”按鈕，并判斷故障點是否擊穿。當電壓達到故障電纜的擊穿電壓時，進行單次放電操作，配合故障測距。

故障點擊穿與否的判斷：

根據測距儀判斷，即測距儀是否觸發。如果測距儀已經觸發，但波形不很理想，可以適當提高放電電壓。

根據電壓表指針擺動范圍判斷。故障點沒有擊穿時，指針擺動較小，而故障點擊穿時，指針擺動范圍較大。

2、 周期放電

該方式主要用于電纜故障的定點。儀器自動以固定頻率

(出廠設置6s)對電纜故障點放電,產生周期性的電磁和聲音信號，配合電纜故障定點儀進行故障定點。

儀器使用步驟：完全按照“單次放電”的操作步驟將電壓設定至可以擊穿電纜故障，然后將“工作方式”開關旋至“周期”檔即可。

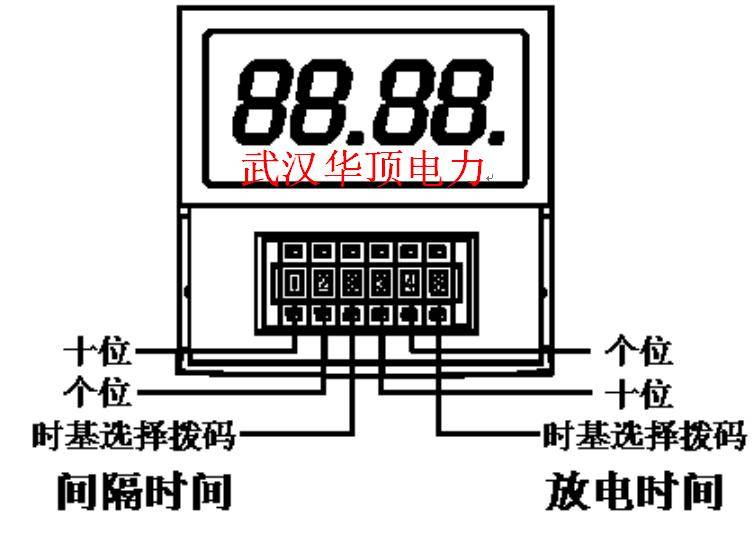

儀器周期放電的間隔時間可以根據需要調整。調整方法如下：

時基選擇撥碼說明

“0.1s”表示時間單位是1/10秒，當設置0|5|0.1s|即0.5秒

“s” 表示時間單位是秒，當設置0|5|s|即5秒

“0.1m”表示時間單位是1/10分鐘，當設置0|5|0.1m|即0.5分鐘(30秒)

“m” 表示時間單位是分鐘，當設置0|5|m|即5分鐘

“0.1h”表示時間單位是1/10小時，當設置0|5|0.1h|即0.5小時(30分鐘)

“h” 表示時間單位是小時，當設置0|5|h|即5小時

注意：間隔時間(出廠設置5秒)，可根據需要調整。

放電時間(出廠設置0.3秒)，不能調整，修改后會引起周期放電不能正常工作。

(三) 關機

為使用安全起見，本儀器內部設有高壓安全裝置，在儀器斷電時會將“電纜”、“接地”端子直接短路。如果高壓設定在10KV直接關機，電纜和高壓電容上儲存的能量將通過該安全裝置直接對地放電，不但放電聲音很大，而且影響儀器的使用壽命。

因此，測試完畢后，應按以下步驟關機：

① 將工作方式開關轉至“單次”檔。

② 如果高壓設定當前大于5KV，請將電壓調節旋鈕逆時針旋轉，把電壓設定調整到5KV以下，按單次開關，將內置高壓電容上儲存的能量盡可能釋放。

③ 關閉儀器電源開關。

④ 用殘電釋放按鈕對高壓電容和故障電纜進行徹底放電，最后兩個測試夾對夾。

只有在對所有高壓器件徹底放電后，方可拆卸導引線和測試線。

(四)低壓電纜故障擊穿

低壓電纜指400V以下的動力電纜。

低壓電纜的絕緣強度比較低，在使用本儀器對其放電時，應注意不要讓電壓超過5kV，以避免損壞電纜完好部分的絕緣。根據經驗，如使用5kV的沖擊高壓，當電容的容量在6uF時，故障點一般都能夠擊穿放電。

簡單故障處理

出現以下情形時，屬于使用方法不當?shù)膯栴}，用戶可自行作簡單處理：

1、通電后電源指示燈不亮。

原因：電源沒電或沒有合上電源開關。

處理：引入單相220V交流電源，推上電源開關。

2、單次放電工作正常，周期放電不正常。

原因：時間調整設置不正確。放電時間被修改。

處理：將時間調整里的放電時間恢復為出廠設置0.5秒。

3、升壓時高壓表指針顫動且升不上去。

原因：工作接地不良。儀器的“高壓地”(即工作接地)沒有接好，相當于變壓器高壓端懸空。

處理：重新接線，保證儀器面板“接地（負極）”端子可靠接地。

本儀器屬高電壓設備，出現故障時，用戶不可擅自拆卸修理，以免對儀器造成進一步破壞，甚至威脅使用者的人身安全。請速與我公司聯系。

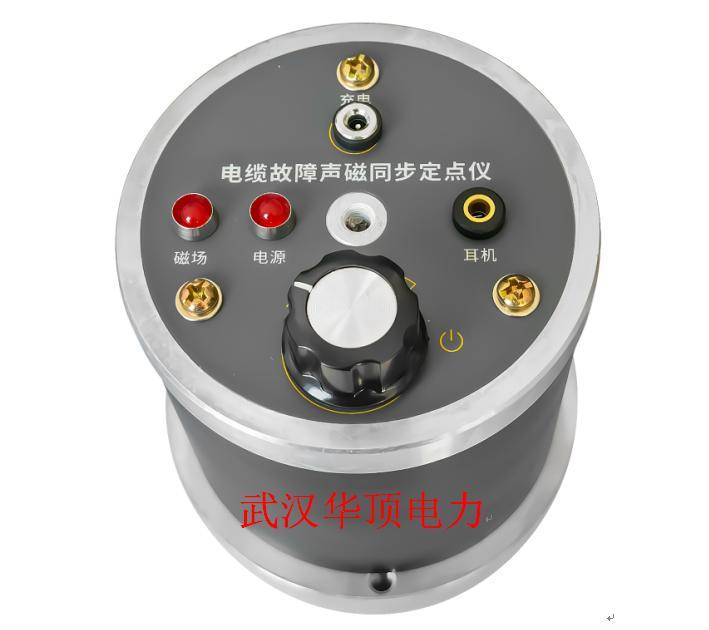

定點儀接口示意圖

以大約0.5~2m的間隔移動，仔細聽耳機里“啪、啪”的聲音，在故障點正上方聲音最大，遠離故障點聲音逐漸減小。找到聲音最大的地方進行開挖

測試經驗

當高壓發生器對故障電纜進行直流高壓沖擊，使故障點擊穿放電，放電產生的機械振動傳到地面，振動信號被高靈敏度的傳感器拾取，經放大后用耳機監聽，便可以聽到“啪、啪”的聲音。在故障點正上方聲音最大，遠離故障點聲音逐漸減小。

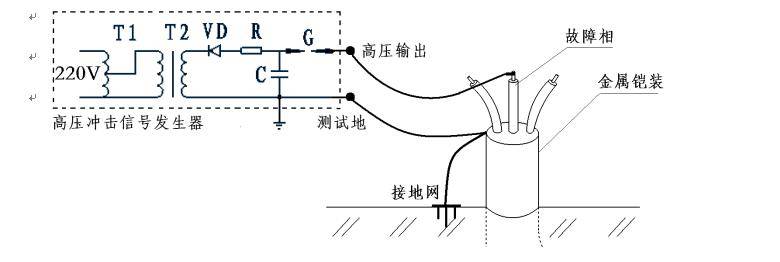

1、相線對鎧裝接法：

當發生相地故障、相間合并對地故障，或斷線合并接地故障，總之只要存在相對地絕緣損壞，均優先采用相對鎧接法，其優點為故障點放電聲的傳播衰減較小。

如圖所示，將高壓發生器的高壓輸出連接電纜故障相，測試地連接電纜的金屬鎧裝。

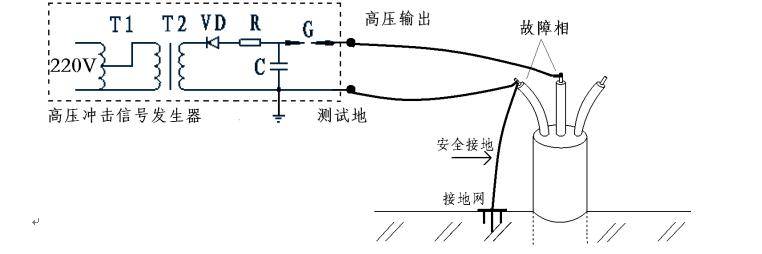

2、相間接法：

當發生單純相間故障（沒有合并接地）時，使用相間接法。如圖所示，將高壓發生器的高壓輸出和測試地連接兩故障相，其中一故障相需進行安全接地。

圖3-2-2 相間接法

3、斷線故障的接法：

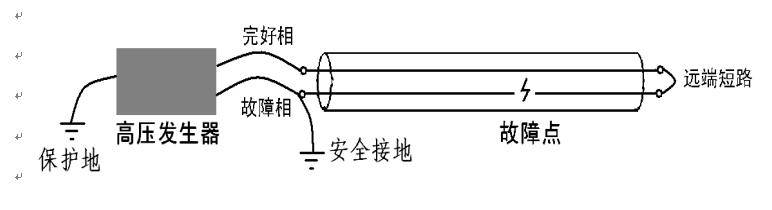

對于單純斷線故障（沒有發生合并接地），接線示意圖如圖所示：

斷線故障接線示意圖

將高壓發生器的高壓輸出線和測試地線分別接電纜的一完好相線和故障相線，在電纜的遠端將兩相短路。
