隨著人們對生活品質要求的提高，干衣機已逐漸成為現代家庭的剛需。傳統烘干機的高溫環境容易破壞衣物的蛋白質纖維，且長時間的高溫烘干會讓棉質衣物變得僵硬，失去柔軟度。干衣機的出現便解決了這些問題，干衣機通過溫度較低的熱風循環帶走衣物的水分，類似自然晾曬，對衣物損傷極小。同時，干衣機的功耗遠低于烘干機，還能夠節省較多家庭用電開支。

ES8H0494資源簡介

內核：Cortex-M0

主頻：最高48MHz

存儲：256KB FLASH、24KB SRAM

通信：5路UART、1路LPUART、

1路IIC、1路SPI

ADC: 27路12位高精度ADC

TK: 32個觸摸通道

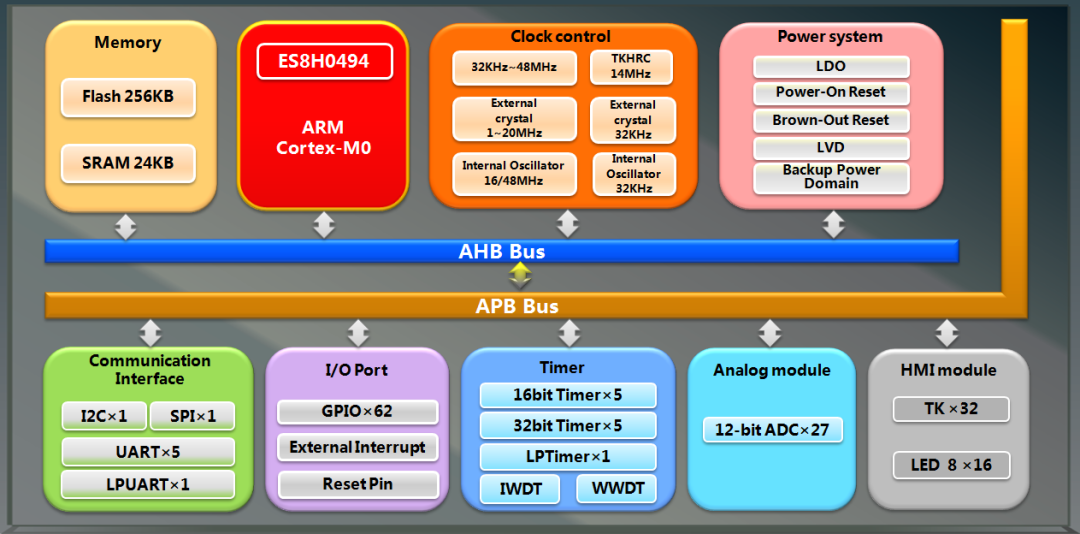

圖1 ES8H0494資源及結構框圖

干衣機顯示板方案

東軟載波微電子提供基于ES8H0494系列產品的干衣機顯示板方案，采用主控與觸摸一體化設計，打破傳統干衣機“主控芯片+觸摸芯片+顯示驅動芯片”的多芯片架構局限，簡化洗衣機顯示板硬件布局，降低PCB面積與BOM成本；本方案以主控觸摸一體芯片為核心，聚焦顯示板的觸摸交互、顯示驅動、信號通信三大核心功能，分為觸摸檢測模塊、主控邏輯模塊、顯示驅動模塊、通信交互模塊、故障反饋模塊、背光控制模塊，整體流程簡潔，實現顯示板與主機的整機聯動。

方案特點

1) 內存資源豐富，滿足功能擴展的需求；

2) 多路UART，可與WIFI、主控等模塊進行通訊，同時還可預留調試接口；

3) 高達32個觸摸按鍵，滿足多功能按鍵需求，內部集成高性能硬件濾波器，可快速濾除高頻噪聲對觸摸通道的影響；

4) 優異的EFT、CS、ESD性能。CS通過10V 0.15MHz~230MHz測試，EFT通過±4.2KV 5KHz、100KHz 測試，ESD通過接觸放電±6KV測試；

5) 采用硬件+軟件雙重抗干擾觸摸設計，搭載觸摸膜按鍵與4mm亞克力面板，可承受 300mV 紋波干擾，信噪比大于15。

方案框圖

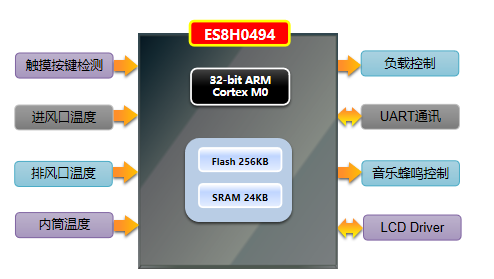

圖2 ES8H0494干衣機應用

ES8H0494系列產品可與上一代觸摸+主控+LED一體芯片ES8H0403實現pin-to-pin兼容，為客戶提供“低成本、易升級、高可靠”的一站式顯控解決方案。

技術支持

1. 開發環境支持Keil5、IAR通用

2. 編譯器支持ES-Link II 、J-Link

3. ES-CodeMaker代碼生成器，支持觸控調試

4. ES8H0494底層驅動庫及例程包

5. ES-EVB-ES8H0494FLLQ-TK開發板
