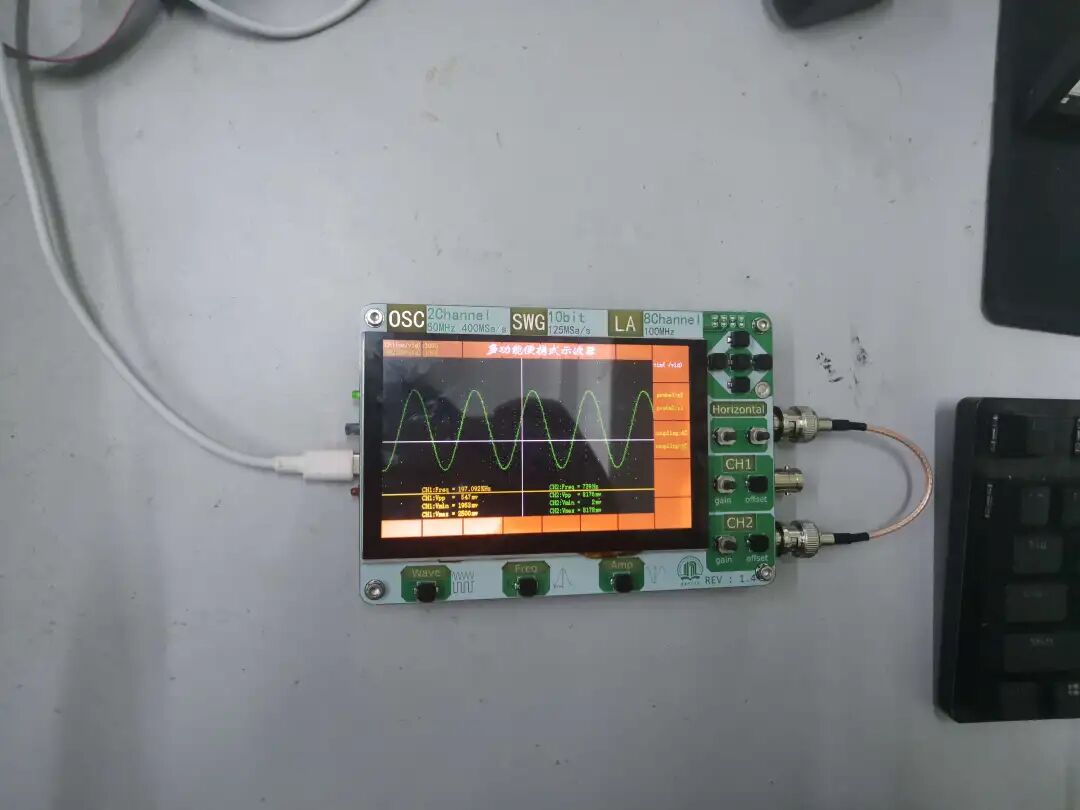

之前推薦的基于FPGA+ADC的示波器，大家都反饋ADC比較難買，那今天帶來一個較簡單的方案，值得愛好者深度體驗!

一、項目亮點速覽

雙路 AD9288 ADC：兩顆 8 位、100?Msps ADC，通過交替采樣實現單通道 400?Msps 或雙通道 200?Msps 的高采樣率

3PD5651 波形發生器：10 位 125?MHz DAC，最高可輸出 20?MHz 正弦波，信號源與示波器無縫對接

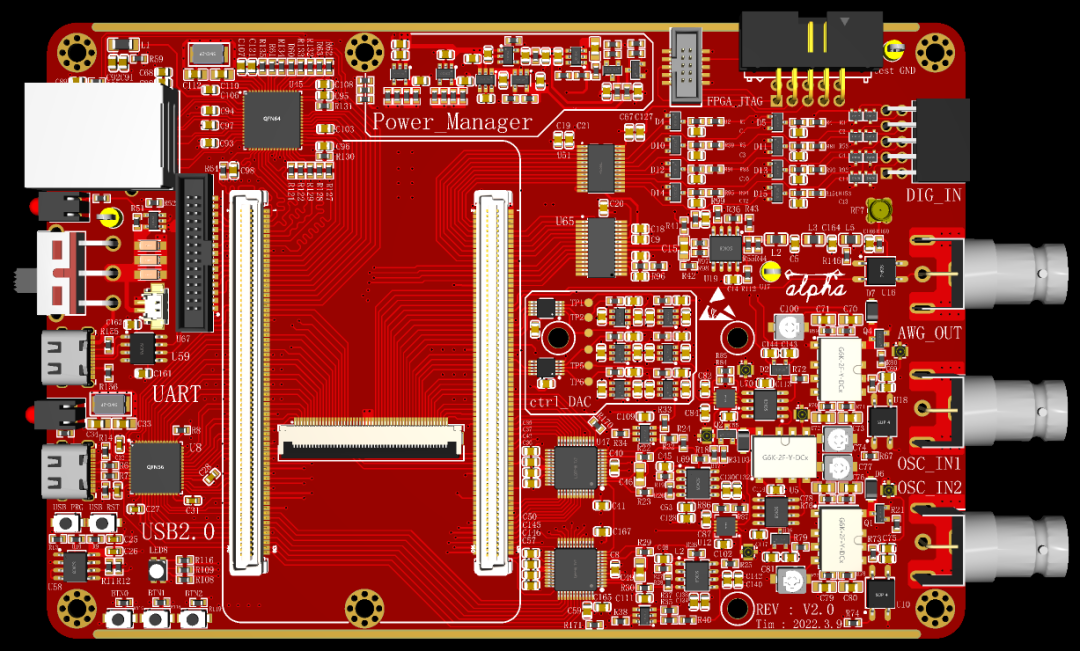

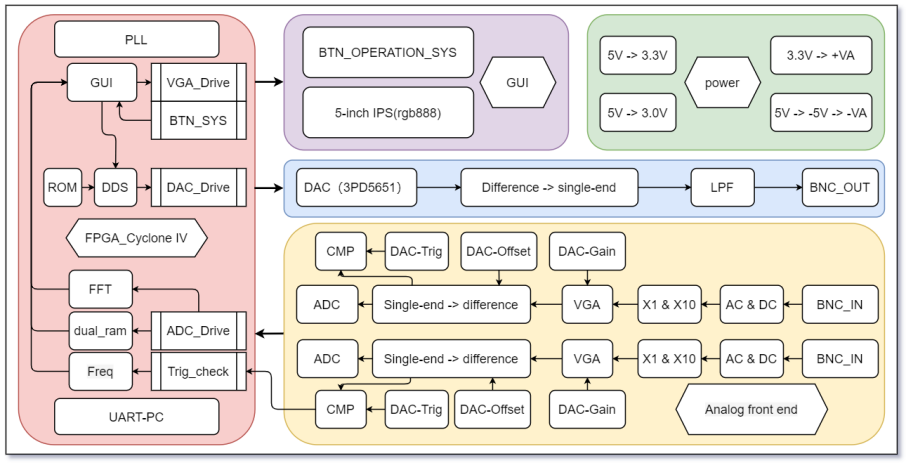

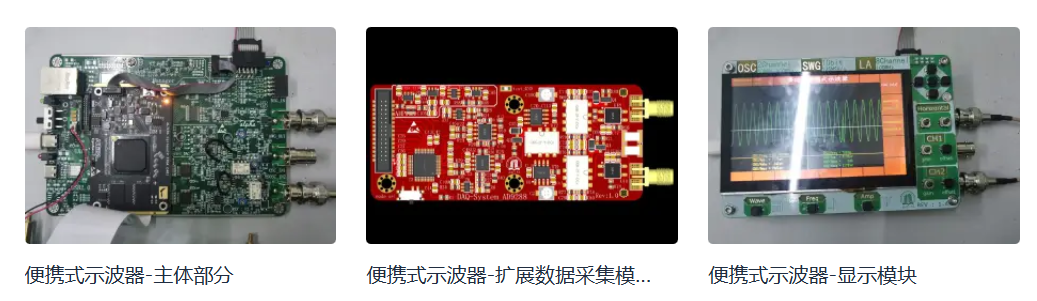

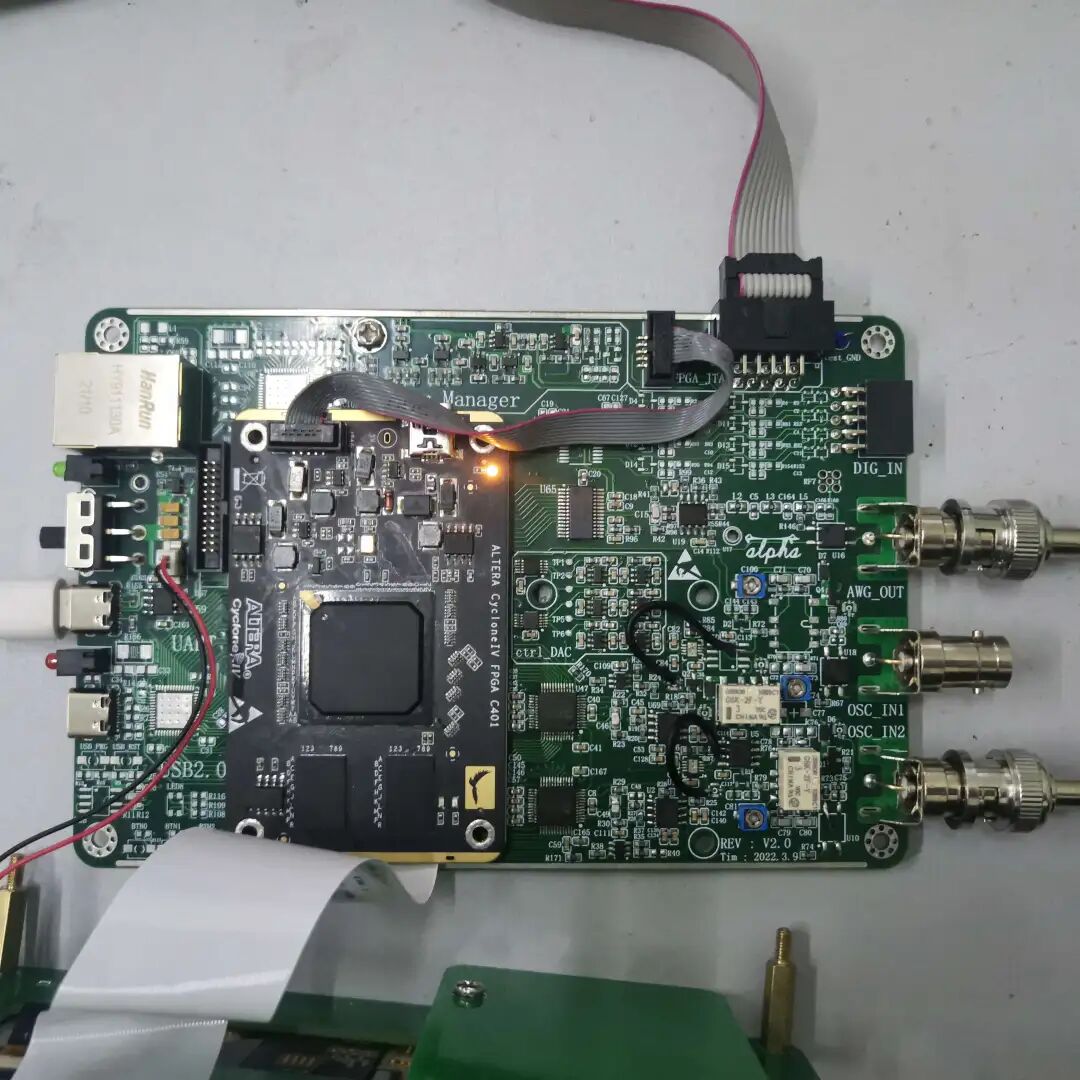

模塊化設計：包括 FPGA 核心板(Altera Cyclone IV EP4CE30)、底板(信號預處理+波形發生)、顯示板(LCD + 按鍵控制)、擴展采集模塊四大部分

二、完整開源 + 超多資料

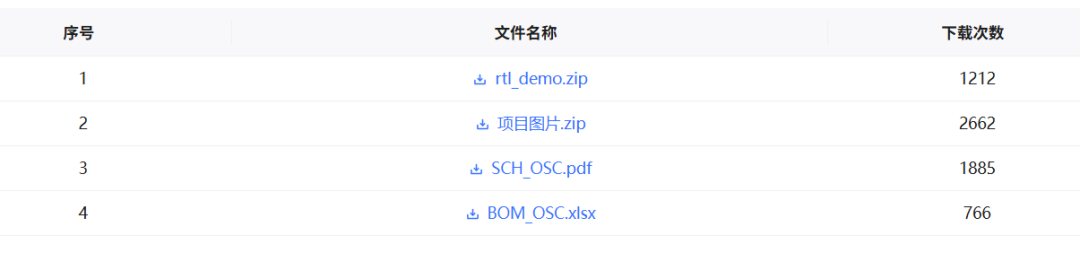

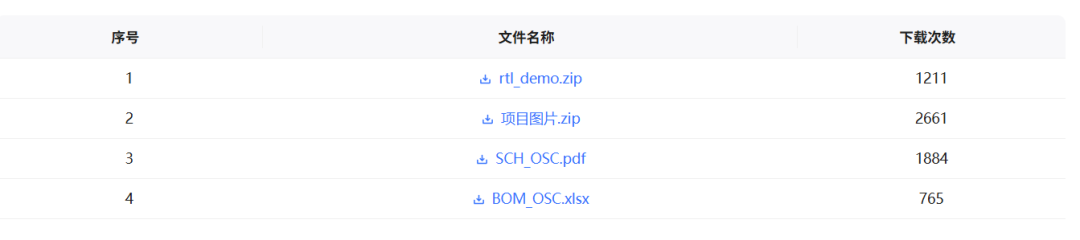

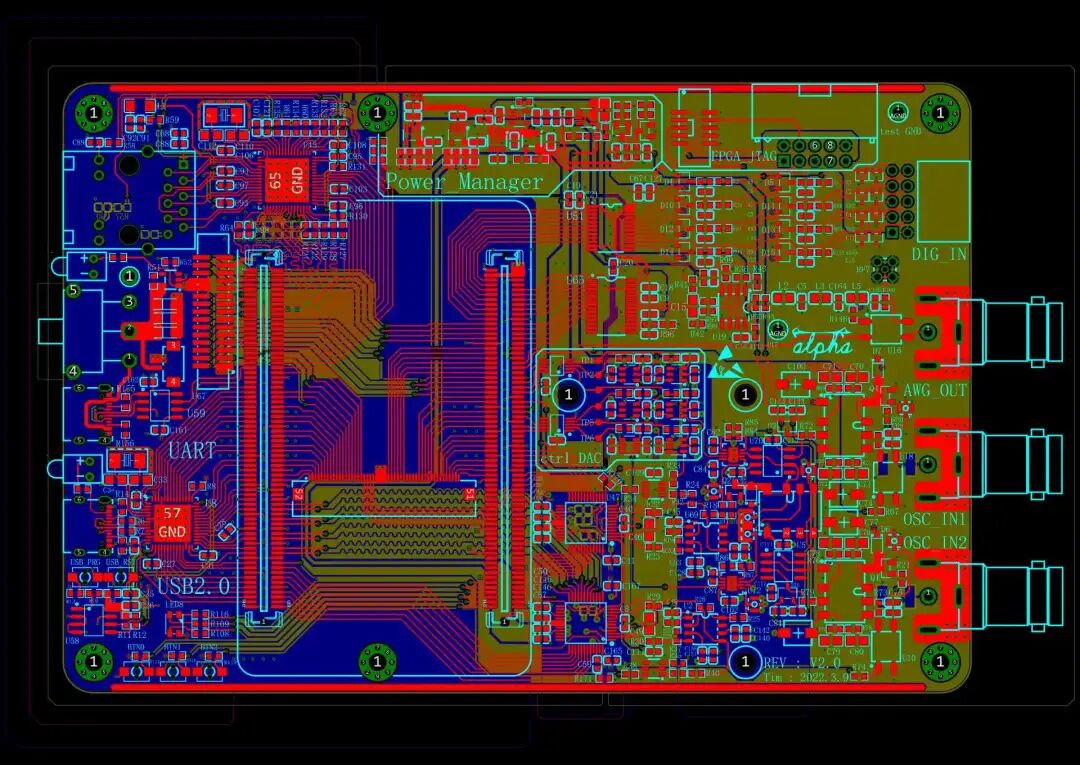

平臺開放：所有原理圖、PCB、BOM、RTL 代碼及項目附件(包括演示視頻和圖片)全部免費提供

三、細節參數深度聊

1. 高速 ADC 采集能力：

單通道 400?Msps，雙通道混用實現 200?Msps，足以應對音頻至 RF 實驗環境。

2. 多功能波形發生器：

輸出高精度正弦波，方便在實驗中驗證信號捕獲效果，無需外接信號源。

3. FPGA 核心能力豐富：

采用 Cyclone IV FPGA，除了基本的采集、控制、顯示，也可實現任意波形、頻譜分析等高級功能模塊擴展。

4. 模塊化易擴展：

核心板與信號處理板分離，另設擴展 ADC 模塊，方便 DIY 增加更多通道或升級設計。

五、怎么上手?

項目主頁

https://oshwhub.com/Alpha-go/a5IITjkVGF1cA9kyTV2V9sIHra7GcIg2

代碼

代碼+硬件都在項目主頁可以找到

六、寫在最后

這個便攜式示波器項目，既具備理論深度，又有豐富的實際能用功能，是“一份源碼一整套系統”的難得工程。無論是作畢業設計、學 FPGA、提升硬件能力還是打比賽，這都是一口能咬透全棧的硬件“大餐”。

在此基礎上可以進行更多的擴展~

如果對FPGA+AD9288這個組合比較感興趣，可以看下同類型的另一個項目：

https://oshwhub.com/greentor/logicpi-dual-channel-digital-osc
