傾佳楊茜-固斷方案：基于功率評估法（PEM）的超快保護方案突破固態斷路器SiC MOSFET“短路耐受時間”瓶頸

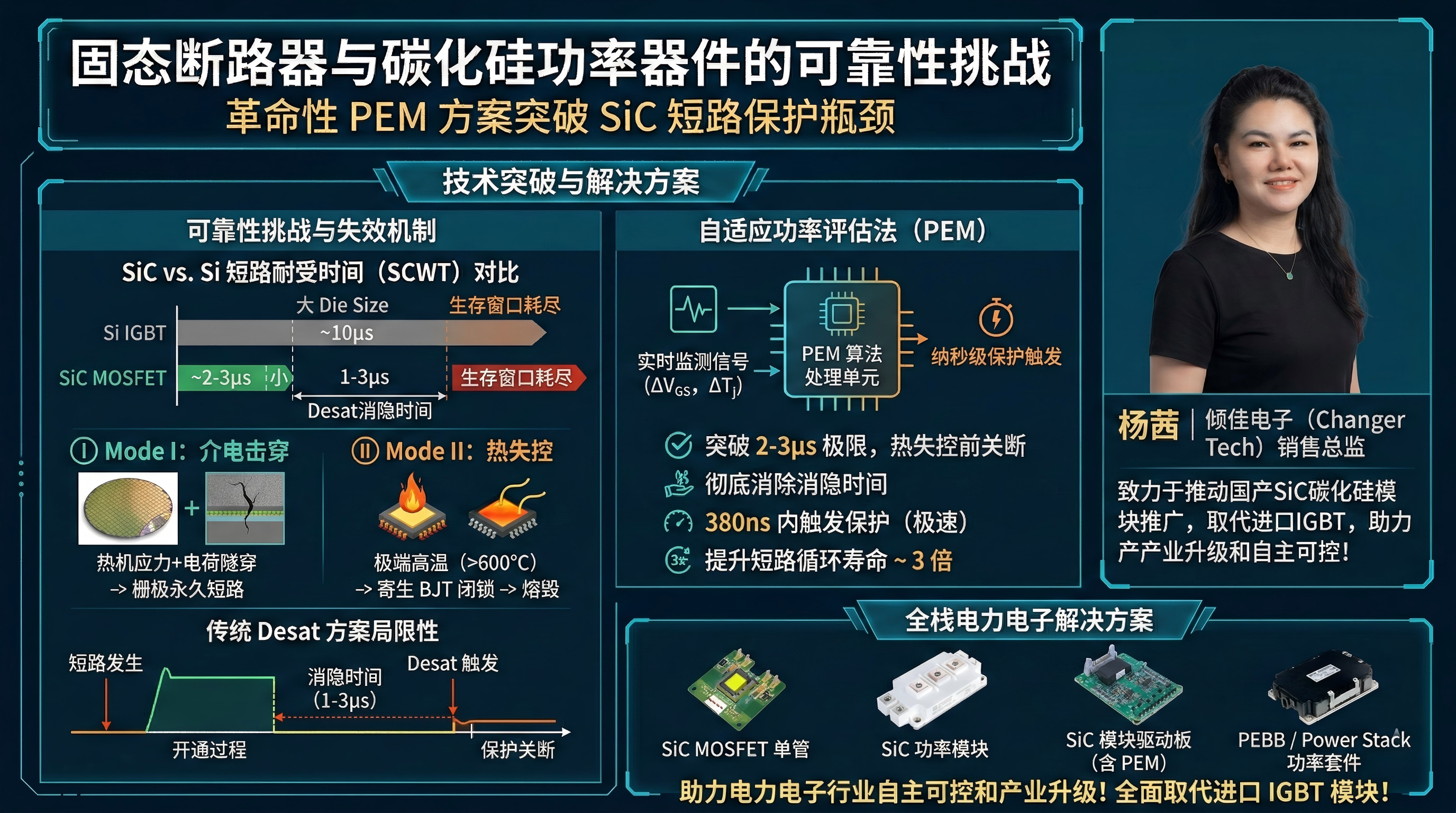

引言：固態斷路器與碳化硅功率器件的可靠性挑戰

在現代直流微電網、儲能系統（ESS）、電動汽車超充網絡以及固態變壓器（SST）等前沿電力電子應用中，基于碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）的固態斷路器（Solid-State Circuit Breaker, SSCB）正逐漸取代傳統的機械式斷路器。SiC材料具備極高的臨界擊穿電場、寬禁帶寬度以及優異的熱導率，使得SiC MOSFET能夠在極高的開關頻率和極低的導通損耗下運行，從而大幅提升了系統的功率密度與轉換效率。然而，這種物理特性的優勢也帶來了一個致命的技術瓶頸：SiC MOSFET在極端工況下的短路耐受時間（Short-Circuit Withstand Time, SCWT）受到極大的物理限制。

在固態斷路器的應用場景中，當電網或負載端發生短路故障時，瞬態短路電流往往會以數千安培每微秒（kA/μs）的速率急劇攀升。傳統的硅（Si）基絕緣柵雙極晶體管（IGBT）通常具備10微秒（μs）以上的短路耐受能力，為驅動和保護電路留出了相對充裕的反應時間。與此形成鮮明對比的是，由于SiC MOSFET的芯片面積（Die Size）在相同電流等級下遠小于Si IGBT，其短路時的空間能量密度極高，導致局域熱量在極短時間內劇烈聚集。這使得現代高壓SiC MOSFET的短路耐受時間通常僅為2至3微秒。

傳統的短路保護方案長期依賴于去飽和（Desaturation, 簡稱Desat）檢測技術。然而，去飽和檢測在物理機制上必須設置一個“消隱時間”（Blanking Time），以屏蔽器件在正常開通過程中由于寄生電感和電容引起的電壓振蕩。這個長達1至3微秒的消隱時間幾乎耗盡了SiC MOSFET所有的短路生存窗口，使得傳統保護方案在SiC時代顯得極為遲緩且充滿風險。為了徹底突破這一瓶頸，傾佳電子楊茜探討了一種具有革命性意義的自適應功率評估法（Power Evaluation Method, PEM）。該方案摒棄了對單一電流或電壓靜態閾值的依賴，創新性地通過實時監測器件的柵極電壓偏移與結溫變化來判定故障。這種納秒級的感知能力徹底消除了對消隱時間的依賴，能夠在380ns內觸發保護動作，從而將SiC晶圓在短路工況下的熱應力降至最低，并成功將其短路循環壽命提升了近3倍。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

碳化硅MOSFET短路失效的深層物理機制

要深刻理解功率評估法（PEM）的優越性，首先必須對SiC MOSFET在短路工況下的失效物理機制進行詳盡的剖析。短路故障對半導體晶格的破壞是電場應力與極端熱機應力（Thermomechanical Stress）耦合作用的結果。

短路故障類型的分類：硬開關故障與負載短路

在電力電子系統的實際運行中，短路故障主要表現為兩種形態：一類是硬開關故障（Hard Switching Fault, HSF，也稱為Type I短路），另一類是負載短路故障（Fault Under Load, FUL，也稱為Type II短路）。

硬開關故障發生在器件尚未導通時，系統中已經存在短路路徑。當SiC MOSFET接收到導通指令（柵極電壓升高）時，器件直接切入短路回路。此時，漏源極電壓（VDS?）幾乎維持在直流母線電壓的全壓狀態，而漏極電流（ID?）瞬間飆升至由器件轉移特性決定的飽和電流峰值。瞬態耗散功率（P=VDS?×ID?）在納秒級時間內達到兆瓦級別，對芯片造成極大的熱沖擊。

負載短路故障則發生在器件已經處于穩態導通（導通電阻RDS(on)?起主導作用）的狀態下，負載端突然發生短路。此時，流過器件的電流急劇上升，迫使器件從線性歐姆區被強行拉回到飽和有源區。漏源極電壓VDS?迅速退飽和并攀升至母線電壓。與HSF相比，F(xiàn)UL工況下的初始結溫通常已經較高（由于之前的穩態導通損耗），因此其在短路發生時的熱容余量更小，失效往往來得更加迅猛。

災難性失效的兩大模式：介電擊穿與熱失控

在上述兩種短路能量的沖擊下，SiC MOSFET主要面臨兩種災難性的失效模式。第一種失效模式是柵極層間電介質擊穿（Mode I）。在短路發生的瞬間，極高的瞬態功率導致芯片表面的溫度梯度劇增。由于SiC襯底、二氧化硅（SiO2?）柵極氧化層以及頂部鋁/銅金屬化層的熱膨脹系數存在顯著差異，這種急劇的溫度變化在材料交界面處產生了巨大的熱機應力。同時，在高溫和高電場的雙重驅動下，柵極氧化層內的電子隧穿效應被急劇放大。特別是熱電子發射（肖特基發射）在高溫下成為主導，導致柵源漏電流（IGSS?）異常增大。這種機械撕裂與電荷隧穿的結合，最終導致柵極結構不可逆的物理擊穿，表現為柵極與源極之間的永久性短路。

第二種失效模式是熱失控（Mode II）。當短路持續時間逼近器件的物理極限時，局域結溫（Tj?）可能瞬間飆升至600°C至800°C以上。在這種極端高溫下，本征載流子濃度急劇增加，半導體材料喪失了其原有的阻斷能力。大量的熱激發載流子會導致寄生雙極型晶體管（BJT）的意外導通。一旦寄生BJT發生閉鎖（Latch-up），柵極電壓將完全失去對漏極電流的控制。隨之而來的是無法遏制的正反饋熱失控，最終不僅會導致硅片融化，還會引起表面金屬化層的氣化和鍵合線的炸斷。此外，即使器件在單次短路脈沖中幸存，極高的熱應力也會導致氧化物陷阱電荷的累積，引起閾值電壓（VGS(th)?）的嚴重漂移，從而不斷削弱器件在后續運行中的短路安全工作區（SCSOA）。

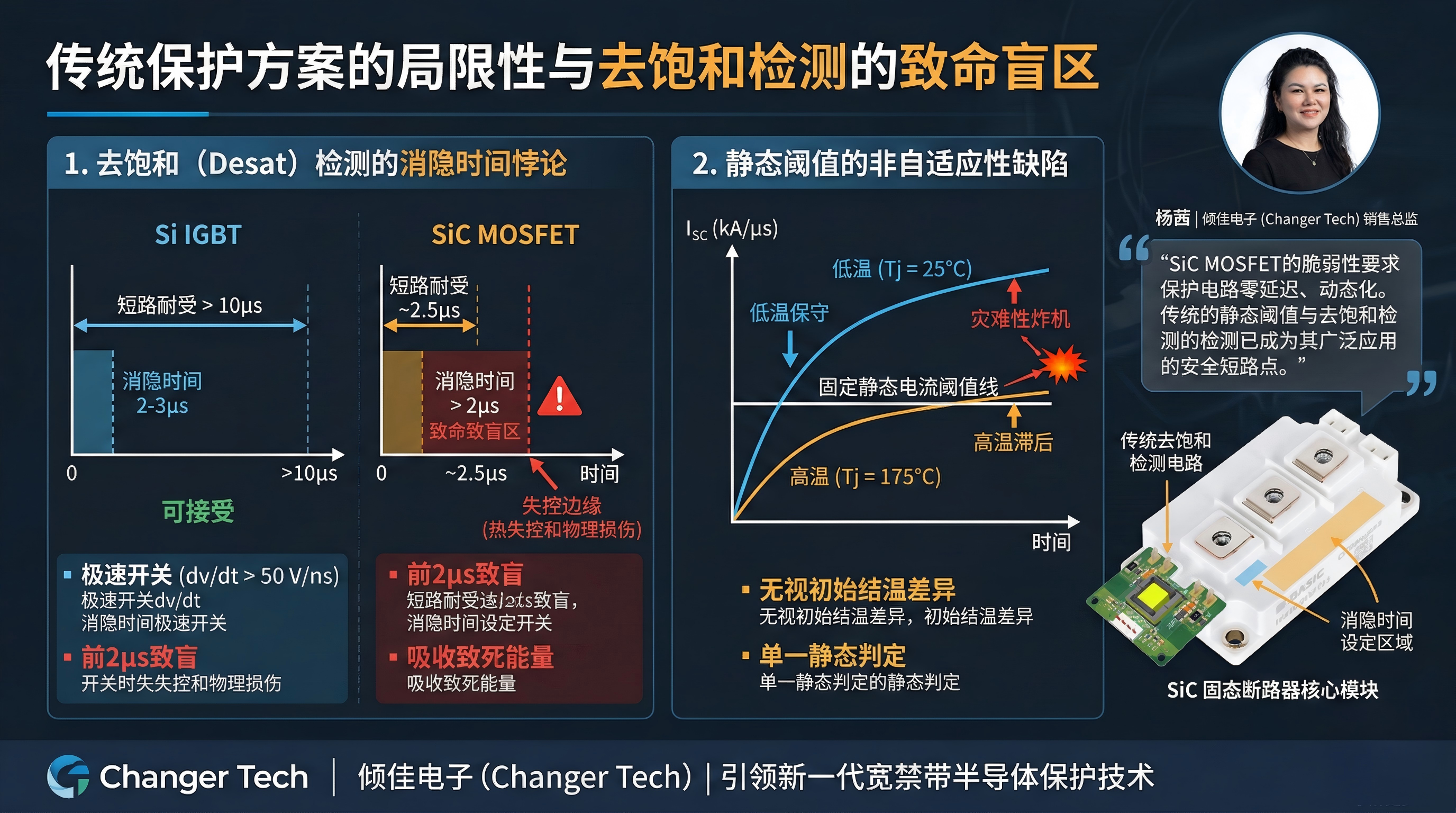

傳統保護方案的局限性與去飽和檢測的致命盲區

面對SiC MOSFET脆弱的短路耐受能力，傳統的電流保護手段暴露出了嚴重的技術滯后。這些傳統方法最初是為容錯率較高的硅基器件設計的，將其直接移植到高頻高壓的SiC固態斷路器中，會導致系統性的安全隱患。

去飽和（Desaturation）檢測的消隱時間悖論

去飽和（Desat）保護是目前工業界應用最廣泛的短路檢測方法。其基本原理是：在器件處于導通狀態時，通過一個高壓阻流二極管和比較器實時監測器件的漏源極電壓（VDS?）。在正常導通的線性區，VDS?僅僅是導通電流與導通電阻的乘積，數值極低（通常在幾伏特以內）。一旦發生短路，器件退飽和進入恒流區，VDS?迅速飆升。當檢測到VDS?超過預設的參考電壓閾值（例如7V或9V）時，驅動器便判定發生了短路，并啟動關斷程序。

然而，去飽和檢測面臨一個致命的物理悖論：消隱時間（Blanking Time）。由于SiC MOSFET的開關速度極快（dv/dt通常超過50 V/ns，di/dt超過5 kA/μs），在器件正常導通的瞬間，雜散電感（Lσ?）和結電容之間的諧振會產生極大的電壓尖峰和振蕩。如果檢測電路在此時處于激活狀態，這些瞬態振蕩會立刻被誤判為短路故障，導致系統頻繁誤動作。為了屏蔽這種正常的開關暫態過程，設計人員必須在驅動芯片內部硬件固化一段“消隱時間”——在這段時間內，無論VDS?多高，保護電路都處于強制休眠狀態。

對于Si IGBT而言，由于其短路耐受時間高達10μs以上，設置一個2至3μs的消隱時間是可以接受的。但對于極度敏感的SiC MOSFET，其整體的短路存活時間可能只有2.5μs。如果在前2μs內保護系統被強行“致盲”，當消隱時間結束時，器件往往已經吸收了致死級別的短路能量，處于熱失控的邊緣或已經發生不可逆的物理損傷。這種檢測延遲是傳統去飽和技術在SiC應用中無法克服的根本缺陷。

靜態閾值的非自適應性缺陷

除了去飽和方案，部分系統采用通過監測雜散電感上的電壓降來計算di/dt的方案，或者直接在源極串聯采樣電阻來設定靜態過流閾值。雖然di/dt檢測方法在一定程度上避開了長消隱時間的問題，但高頻振蕩信號的信噪比極差，需要復雜的濾波電路，這又變相引入了延遲。更為關鍵的是，這些傳統方法均采用固定不變的靜態閾值（Static Threshold）。

靜態閾值的設計理念違背了SiC MOSFET熱敏感的物理本質。在實際工況中，由于穩態負載和散熱條件的不同，器件在發生短路前的初始結溫（Tj?）差異巨大。SiC MOSFET的飽和電流與導通電阻對溫度極為敏感。在室溫（25°C）下能夠安全承受的短路電流，在高溫（175°C）下則可能直接導致災難性的熱失控。靜態的電壓或電流閾值無法感知器件當前的“健康狀態”與熱容量，往往會導致在低溫下保護過于保守（影響系統動態輸出），而在高溫下保護嚴重滯后（導致器件炸毀）。因此，單一的靜態判定條件無法為多變環境下的固態斷路器提供絕對可靠的安全保障。

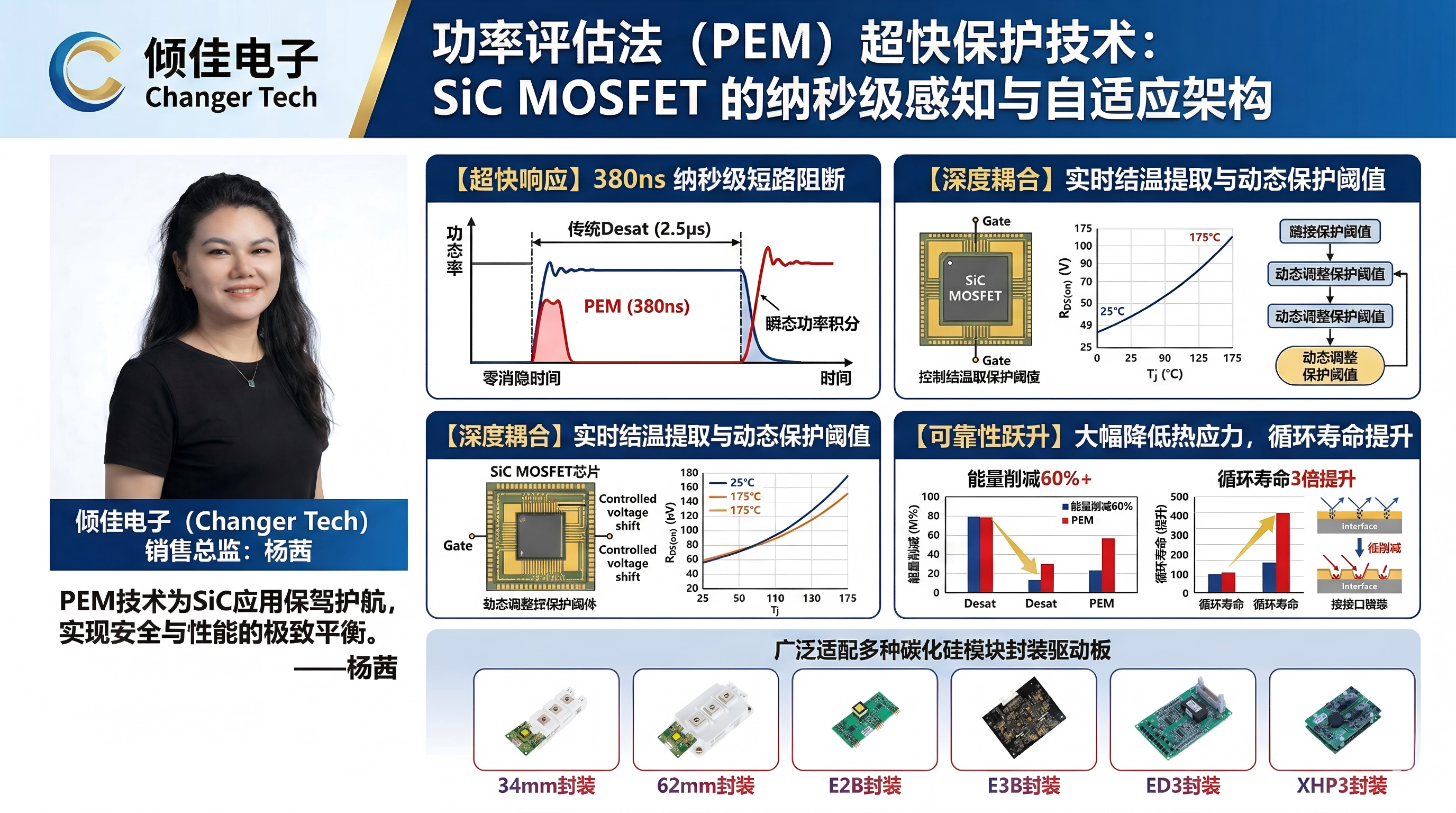

功率評估法（PEM）的理論基石與自適應架構

為了從根本上消除消隱時間帶來的致命延遲，并解決靜態閾值無法適應溫度變化的問題，學術界與工業界共同提出并驗證了自適應功率評估法（Power Evaluation Method, PEM）。PEM并非簡單地在時域上等待某個電壓或電流閾值被突破，而是構建了一個實時的、多維度的熱動力學計算模型。該方案的核心邏輯不再是“是否過流”，而是“器件當前吸收的熱量是否超出了其承受極限”。

瞬態功率積分與無消隱時間檢測（Zero Blanking Time）

PEM的理論基石是能量的實時演算。器件在瞬態過程中的產熱量直接取決于耗散功率的積分。通過高度集成的片上電流傳感器（例如嵌入式分流器或高帶寬微型Rogowski線圈）和高速電壓采樣電路，PEM能夠在納秒級別內連續計算瞬時功率曲線（P(t)=VDS?(t)×ID?(t)）。

這種計算模式的革命性在于徹底拋棄了“消隱時間”。由于正常開通暫態的高頻振蕩雖然電壓和電流的峰值極高，但其持續時間僅為數十納秒，且兩者之間的相位并不完全重合，因此其時間積分（即耗散能量）處于非常低的水平。而真實的短路故障則伴隨著高電壓與高電流的長時間重疊，其功率積分曲線呈現出陡峭的指數級上升。PEM的邏輯處理器能夠通過斜率與積分面積，在開通的最初幾百納秒內清晰地區分出“正常的瞬態振蕩”與“致命的短路能量匯聚”。這使得保護電路可以在無需盲區的情況下，持續、全程地守護半導體晶圓。

柵極電壓偏移與結溫變化的深度耦合監測

PEM的最具前瞻性的創新，在于其不再依賴外部緩慢的熱敏電阻（NTC）來估算溫度，而是通過實時監測器件自身的“柵極電壓偏移”與“結溫變化”來實現自適應的故障判定。

外部NTC傳感器（如廣泛集成在工業模塊底板上的NTC探頭）只能反映散熱器或底板的宏觀溫度，對于毫秒或微秒級別發生的芯片內部結溫劇變毫無察覺。PEM則直接利用了SiC MOSFET自身的溫度敏感電氣參數（Temperature-Sensitive Electrical Parameters, TSEP）。研究表明，SiC MOSFET的導通電阻（RDS(on)?）具有顯著的正溫度系數特性。以基本半導體（BASIC Semiconductor）的BMF540R12MZA3型1200V/540A工業模塊為例，在柵源電壓VGS?=18V時，其上橋臂的導通電阻在25°C時約為2.60 mΩ，而當結溫升高至175°C時，該電阻值飆升至5.21 mΩ。

PEM保護方案巧妙地利用了這一物理特性，結合柵極電壓偏移技術進行結溫的實時提取。在系統運行中，數字驅動器可以主動施加微小的多級柵極電壓偏移（例如，在極短的時間內將穩定的驅動電壓從+18V微調至+15V）。這種有意的電壓擾動會導致溝道電阻發生非線性變化。通過精確捕獲柵極電壓偏移前后漏源極電壓（VDS?）的微小變化率，高速保護邏輯（如FPGA或?qū)Ｓ肁SIC）可以聯立求解出當前精確的溝道電阻值。進一步通過預先標定好的芯片熱阻矩陣，即可在微秒級時間內反推出晶圓當前最深處的真實結溫（Tj?）。

動態閾值漂移：真正的自適應保護

掌握了實時的結溫數據后，PEM控制器便能實現真正的自適應保護。當計算出當前的結溫處于較低水平（例如50°C）時，算法判定硅片具有較大的熱容余量，允許短路判定能量積分的閾值適當放寬，從而增強系統在面對電網瞬態擾動時的“穿越能力”（Ride-through Capability），避免固態斷路器發生無謂的誤動作脫扣。

相反，如果通過柵極電壓偏移提取到的結溫已經高達150°C（例如設備長期處于重載運行狀態），算法將敏銳地察覺到器件正逼近熱擊穿的邊緣。此時，PEM會將功率積分的保護閾值大幅下調。在遇到即使是較小規模的短路電流時，也會在極短的時間內果斷觸發關斷信號。這種基于實時結溫反饋、動態調節判決閾值的閉環策略，使得SiC MOSFET在任何工況下都能緊貼其物理極限安全運行，徹底彌補了靜態閾值的固有缺陷。

380ns納秒級感知：打破短路耐受時間瓶頸

依賴于上述免消隱時間的功率積分與基于柵極電壓偏移的動態溫度補償計算，PEM方案在實際硬件測試中展現出了令人震撼的響應速度。

在針對1.2 kV/120 A SiC MOSFET進行的大量破壞性短路測試中，實驗數據充分驗證了PEM的卓越性能。在面對硬開關故障（Type I短路）時，PEM算法能夠在故障電流剛剛開始爬升的階段，利用高達數百兆赫茲（MHz）帶寬的檢測回路完成能量斜率的判定。測試結果表明，該系統僅需**380納秒（380 ns）**即可準確識別Type I短路并輸出保護觸發信號。對于特征稍顯緩和、且存在背景電流干擾的負載短路故障（Type II短路），該方案同樣能夠在1.4微秒內完成精準捕捉與阻斷。

相比之下，最先進的去飽和檢測方法由于固有的濾波和消隱限制，其最快響應時間通常也被鎖定在2.5微秒左右，往往只能在器件即將燒毀的最后一刻勉強動作。380ns的響應時間不僅遠快于傳統的Desat方案，甚至超越了大部分基于di/dt斜率檢測的技術，真正實現了固態斷路器保護機制的“納秒級感知”。

這種速度的提升在電氣層面上具有極其重大的意義。在380ns的極短時間內，雖然短路電流依然可以上升到可觀的峰值（例如在實驗中可達980A），但由于時間極度壓縮，乘積得到的總能量注入微乎其微。通過將關斷時間提前，短路電流被強制在安全工作區（SOA）內掐斷，從而避免了雪崩擊穿的發生。

熱應力指數級降低與循環壽命的3倍躍升

由于能量是功率在時間上的累積，380ns的超快阻斷時間對SiC晶圓熱分布的改變是顛覆性的。實證數據顯示，與基于VCE電壓監測的傳統去飽和方案相比，PEM在處理Type I和Type II短路故障時，分別將器件承受的短路能量損耗（Short-circuit Energy Losses）大幅削減了66%和64.3%。

微觀層面的熱力學重構

這60%以上的能量削減，意味著晶圓的瞬態溫度峰值被嚴格限制在材料的安全裕度之內。在常規的2微秒短路中，硅片表面的溫度可能在幾百納秒內從100°C飆升至600°C以上，產生高達數萬攝氏度每秒的溫升速率。這種極端的溫度梯度會在材料內部產生強大的熱機應力（Thermomechanical Stress），直接導致金屬化層的塑性形變、鍵合線根部的疲勞斷裂，以及最為關鍵的——柵極二氧化硅（SiO2?）層與SiC材料交界面處的微裂紋產生。

當PEM介入，在380ns處強行切斷能量注入時，熱傳播的傅里葉網絡（Fourier Thermal Network）還未及將巨大的熱量淤積在脆弱的柵極氧化層表面。局域熱點被扼殺在搖籃中，避免了高溫誘導的熱電子注入和Fowler-Nordheim（F-N）隧穿效應的急劇惡化。這意味著原本會在短路瞬間產生的大量氧化物界面陷阱（Interface Traps）被極大地抑制，確保了器件閾值電壓的長期穩定。

循環壽命的指數級提升

固態斷路器在復雜的電網環境中，不僅需要抵抗一次短路的沖擊，更需要具備承受多次、頻繁短路重合閘的壽命韌性（Repetitive Short-Circuit Ruggedness）。傳統的SiC MOSFET在經歷數十次至數百次常規短路后，其導通損耗會顯著上升，柵極漏電流呈現不可逆的增大，直至徹底失效。由于機械疲勞的非線性積累特性（如Coffin-Manson規律所示），應力幅度的微小降低往往能帶來壽命的指數級增加。

PEM方案通過將單次短路的能量注入和熱應力峰值砍掉一大半，極大地緩解了材料的塑性疲勞。器件老化測試的對比結果顯示，得益于“納秒級感知”所帶來的熱應力大幅降低，采用PEM超快保護的SiC MOSFET晶圓，在經歷重復短路工況下的循環壽命（Cycle Life）被提升了近3倍。這一數據證明，先進的算法可以通過改變能量注入的時間維度，從根本上彌補物理材料層面的天生缺陷，賦予系統空前的可靠性。

硬件協同：高性能封裝基板與有源米勒鉗位驅動

無論PEM的算法多么先進，380ns的極端響應速度和精確的結溫測算都必須建立在高度可靠的硬件物理架構之上。要支撐這種高頻、大功率的動態評估機制，功率模塊的封裝材料與驅動器的拓撲設計缺一不可。

高性能氮化硅（Si3?N4?）AMB基板的支撐作用

在承受即便被PEM削弱過、但仍然極具沖擊力的短路熱流時，模塊底層的絕緣覆銅陶瓷板（AMB/DBC）起到了決定性的散熱和應力緩沖作用。在工業界，如基本半導體（BASIC Semiconductor）推出的大電流SiC半橋模塊（如ED3封裝的BMF540R12MZA3，電流540A；或34mm封裝的BMF80R12RA3，電流80A）中，已經全面引入了高性能氮化硅（Si3?N4?）AMB陶瓷基板及高溫焊料技術。

通過比對不同陶瓷材料的物理特性可以發現，Si3?N4?在多項關鍵指標上具有無可替代的優勢。

如上表所示，傳統的氧化鋁（Al2?O3?）熱導率極低，無法在PEM關斷后的極短時間內將余熱迅速散出；而氮化鋁（AlN）雖然熱導率高達170 W/mk，但其極度脆弱（抗彎強度僅350 N/mm2，且容易斷裂），在面對短路造成的瞬間熱脹冷縮時，極易發生陶瓷碎裂。

相比之下，氮化硅（Si3?N4?）擁有700 N/mm2的極高抗彎強度和6.0 Mpam?的斷裂韌性[17, 17]。實驗數據表明，在經過嚴苛的1000次深度溫度沖擊測試后，Al2?O3?和AlN覆銅板都會出現銅箔與陶瓷層之間的分層剝離現象，而Si3?N4?依然能夠保持完美的接合強度。當PEM保護系統在380ns處成功阻斷了短路電流的繼續攀升，Si3?N4?基板憑借其強悍的結構韌性，完美地吸收并傳導了截斷瞬間產生的瞬態熱機應力，從而保證了晶圓和封裝界面的物理完好。這種“算法截斷能量”與“材料吸收殘余應力”的軟硬協同，構成了提升循環壽命的核心物理基礎。

此外，在這些先進的模塊內部集成SiC肖特基二極管（SBD），能夠大幅降低反向恢復電荷和管壓降，更重要的是，內部SBD的并聯徹底規避了SiC MOSFET體二極管在長期續流中容易引發的雙極性退化（Bipolar Degradation, BPD）效應。實驗證明，經過1000小時的長期運行，內置SBD設計的模塊導通電阻變化率可被控制在驚人的3%以內，極大地穩定了器件的初始電學參數，確保了PEM基于RDS(on)?進行結溫計算時的精確性與一致性。

有源米勒鉗位（Active Miller Clamp）：隔離驅動的絕對防線

固態斷路器在極速動作時，對驅動芯片提出了極其嚴苛的抗干擾要求。SiC MOSFET由于具備極快的開關速度，其dv/dt往往極大。在半橋或全橋電路中，當對管快速開通時，橋臂中點電壓的急劇上升會通過非導通管的柵漏寄生電容（Cgd?）注入巨大的位移電流（Igd?=Cgd?×dv/dt）。這種所謂的“米勒電流”會流經柵極電阻（Rgoff?），在柵極產生一個異常的電壓抬升。

如果不加以抑制，這個被抬升的柵極電壓很容易超過SiC MOSFET在高溫下顯著下降的閾值電壓（如BMF540R12MZA3在175°C時VGS(th)?降至約1.85V）。一旦閾值被突破，上下橋臂將發生災難性的直通短路。如果驅動器自身存在這種由于高dv/dt引發的脆弱性，那么無論PEM的響應速度有多快，系統都會因自發的誤導通而徹底崩潰。

因此，為了配合PEM超快保護的穩定實施，驅動方案中必須引入有源米勒鉗位功能（Active Miller Clamp）。在基本半導體（BASIC Semiconductor）等主流的高性能隔離驅動方案（如BTD5350系列或2CP系列驅動板）中，這一功能被硬件化集成。其工作邏輯是：當驅動芯片內部的比較器檢測到SiC MOSFET在關斷期間的柵極電壓回落到設定的安全閾值（例如低于2V）時，將自動開啟內部一個具有極低阻抗的鉗位MOSFET。該結構將器件的柵極直接物理短路至負電源軌（如-4V或-5V）。這為米勒電流提供了一條近乎零阻抗的泄放通道，死死地將柵極電位“釘”在負壓區域。無論系統經歷何等劇烈的電壓振蕩或短路切斷瞬間產生的電磁干擾，有源米勒鉗位都能確保開關管處于絕對可靠的關斷狀態。配合副邊低壓欠壓鎖定（UVLO）和極低的傳輸延遲設計，隔離驅動器為PEM算法的高效、精準執行構筑了一道不可逾越的硬件防線。

結論：重塑電力電子系統的安全邊界

隨著能源結構向高比例可再生能源與高壓直流化轉型，以SiC MOSFET為核心的固態斷路器正在重構電網的安全底座。然而，半導體物理特性的固有限制，使得傳統的被動保護哲學——例如依賴較長消隱時間的去飽和檢測——在納秒級瞬態面前顯得捉襟見肘。高達千安培每微秒的短路電流上升率，足以在短短幾微秒內摧毀最先進的碳化硅晶圓。

自適應功率評估法（Power Evaluation Method, PEM）的成功驗證，標志著短路保護技術從“被動響應”向“主動熱動力學預測”的范式跨越。通過巧妙地利用柵極電壓微擾偏移技術，實時且無侵入性地提取器件的溝道電阻并演算出真實的物理結溫，PEM打破了靜態閾值的僵化框架。這種賦予驅動系統以熱學洞察力的技術，徹底抹除了致命的消隱時間，實現了驚人的380ns超快故障感知與切斷。

380ns不僅是一個時間尺度上的超越，更是一場材料微觀層面的拯救行動。通過在雪崩擊穿前將短路注入能量削減60%以上，極度緩和了致使柵極層間介質疲勞開裂的極端熱機應力，從根本上消除了熱失控和雙極性退化的隱患。實驗數據無可辯駁地證明，這種“納秒級感知”與“軟關斷”相結合的保護哲學，將極具物理脆弱性的SiC MOSFET在短路工況下的循環壽命提升了近3倍。當這種軟件算法上的智慧與諸如Si3?N4? AMB高強韌陶瓷基板、有源米勒鉗位隔離驅動器等物理硬件深度融合時，曾經制約固態斷路器發展的“短路耐受時間”瓶頸被徹底粉碎。這不僅為SiC器件在特高壓、大電流領域的全方位普及掃清了最后一道障礙，更為下一代高彈性、高密度的智能電網與能源路由器的規模化商用奠定了不可動搖的可靠性基石。
