傾佳楊茜-戶儲方案：SiC MOSFET 與貼片封裝助力戶用儲能逆變器高功率密度革命

一、 引言：全球戶用儲能市場的爆發與系統設計的演進

在全球能源結構向低碳化、可再生能源轉型的宏觀大背景下，戶用儲能系統（Residential Energy Storage Systems, ESS）正迎來前所未有的市場爆發與技術革新。相關宏觀經濟分析與市場預測數據表明，全球儲能系統市場規模在2024年已達到6687億美元，并預計將以高達21.7%的復合年增長率（CAGR）在2034年飆升至5.12萬億美元。隨著太陽能光伏（PV）與儲能系統的深度融合（Solar-plus-storage）以及微電網、虛擬電廠（VPP）概念的普及，具備雙向電能轉換能力的混合逆變器（Hybrid Inverter）已成為全球特別是北美、歐洲、澳大利亞等戶用市場的核心樞紐。與此同時，沙特阿拉伯等新興市場也正借由光伏和風能的擴張，迅速進入全球儲能部署的前十強。

隨著戶用儲能設備日益向“家電化”和“隱形化”方向發展，終端市場對逆變器提出了極高的物理與性能要求：體積更小、重量更輕、轉換效率更高、運行噪音更低且全生命周期成本（TCO）更優。然而，傳統的基于硅（Si）絕緣柵雙極型晶體管（IGBT）或硅超結（Superjunction, SJ）MOSFET 的電力電子架構，在面臨上述需求時已逐漸觸及物理材料與封裝技術的理論極限。硅基器件在高頻切換下的高損耗、以及傳統過孔插裝或底部散熱封裝帶來的熱管理瓶頸，嚴重制約了系統功率密度的進一步提升。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

為了突破系統效率與功率密度的天花板，以碳化硅（SiC）為代表的寬禁帶（WBG）半導體材料，結合先進的表面貼裝技術（SMD）與創新性的頂部散熱（Top-Side Cooling, TSC）封裝設計，正在引領戶用儲能逆變器領域的一場底層硬件革命。本報告將從半導體物理、電學特性、拓撲適配、熱力學封裝演進以及系統級經濟性等多個專業維度，深度剖析 SiC MOSFET 與新型貼片封裝如何協同重構下一代高功率密度儲能逆變器。

二、 碳化硅 (SiC) MOSFET：打破傳統硅基器件的物理與電學極限

在戶用儲能逆變器的功率轉換級中，功率半導體開關器件的性能直接決定了整個系統的能量損耗模型。碳化硅（SiC）作為第三代半導體材料，其臨界擊穿電場強度是硅的十倍，電子飽和漂移速度和導熱率也遠超硅材料。這種微觀物理特性的差異，在宏觀的電力電子應用中轉化為壓倒性的電學優勢。

1. 導通損耗與開關損耗的全面降維打擊

硅基 IGBT 雖然在極高電流下通過電導調制效應維持了較低的導通壓降，但由于其雙極型器件的物理本質，在器件關斷時存在由于少數載流子復合緩慢而產生的嚴重“拖尾電流”（Tail Current）。拖尾電流不僅導致了巨大的開關損耗，還嚴格限制了 IGBT 的最高安全工作頻率（通常受限于 16 kHz 至 20 kHz 的聲頻范圍附近）。

相反，SiC MOSFET 作為單極型器件，其導通和關斷僅依賴多數載流子，理論上不存在任何拖尾電流現象。在系統對比測試中，相同電壓和電流等級下，SiC MOSFET 的關斷損耗（Eoff?）相較于典型 Si IGBT 可驚人地降低約 78%，整體開關損耗可降低約 41%。在儲能系統經常處于的輕載或部分負載（Partial-load）工況下，SiC MOSFET 表現出近似純電阻特性的線性導通壓降，其導通損耗（Conduction loss）顯著低于具有恒定 PN 結壓降（通常在 1.5V 左右）的 IGBT。

這種在全負載范圍內的損耗降低，使得基于 SiC 的逆變器能夠?qū)崿F(xiàn)超過 99% 的峰值轉換效率，與傳統硅基解決方案相比，能量損耗可直接削減 50%。在對電能極度敏感的電池儲能系統（BESS）中，哪怕是 1% 的效率提升，也意味著在逆變器長達十余年的生命周期內能夠為用戶多保留出兆瓦時（MWh）級別的有效電能。

2. 本征體二極管與雙向電能轉換的完美適配

戶用混合逆變器的一個核心功能是實現電網（Grid）、光伏電池板（PV）和蓄電池（Battery）之間的雙向能量流動。為了實現雙向流動，業界廣泛采用高級多電平拓撲，如高效可靠逆變器概念（HERIC）、三電平中點鉗位（3L-NPC）、有源中點鉗位（3L-ANPC）以及前端的連續導通模式（CCM）圖騰柱（Totem-pole）無橋 PFC 拓撲。

在這些先進的雙向拓撲中，換流器件的反向恢復特性至關重要。傳統的 Si 超結（SJ）MOSFET 雖然具有較低的導通電阻，但其內部體二極管（Body diode）具有極高的反向恢復電荷（Qrr?）和極長的反向恢復時間（trr?）。在硬開關換流時，巨大的反向恢復電流不僅會產生災難性的功率損耗，甚至可能導致上下橋臂直通引發器件炸毀，這使得 Si SJ MOSFET 極難直接應用于 CCM 圖騰柱等高頻橋臂。

相比之下，SiC MOSFET 具備極低反向恢復電荷的本征體二極管，其 Qrr? 甚至可以媲美獨立的肖特基二極管。這一關鍵特性不僅有效抑制了硬開關換流過程中的反向恢復電流尖峰，極大地降低了開關損耗，還允許利用 MOSFET 通道進行同步整流反向?qū)ǎ瑥亩藛为毑⒙?lián)二極管的需求，進一步提高了系統集成度。

3. 高溫穩定性的系統級意義

許多制造商僅關注功率器件在常溫（25°C）下的標稱導通電阻（RDS(on)?），而忽視了隨結溫（Tj?）升高導致的電阻漂移現象。傳統的硅基功率器件在結溫升至 150°C 時，其導通電阻可能飆升 100% 以上，導致高溫工況下的傳導損耗急劇惡化，形成熱失控的隱患。

得益于極高的材料帶隙和熱導率，SiC MOSFET 展現出業界領先的溫度穩定性。以頂尖的 1200V SiC MOSFET 為例，在工作溫度從 25°C 躍升至 175°C 的寬溫區內，其標稱導通電阻的增幅僅為 38% 左右。這種出色的溫度系數，不僅保證了儲能系統在滿載長時運行狀態下的高能效，還使得設計工程師可以更加激進地壓縮散熱器設計裕量，為功率密度的提升奠定物理基礎。

(表 1：不同半導體功率器件在儲能逆變器應用中的關鍵特性對比，綜合參考)

三、 高頻化運行：實現無源元件體積縮減的數理邏輯

高功率密度設計的核心邏輯，在于通過提高電力電子變換器的開關頻率（fsw?），從而大幅度縮小逆變器中占據最大體積和重量的磁性無源器件（如電感、高頻變壓器）以及濾波電容的尺寸。

1. 磁性元件（電感與變壓器）的微型化原理

在任何開關模式電源（SMPS）或逆變器中，無源元件的作用是在開關周期的極短時間內存儲和釋放能量。較高的開關頻率意味著每個周期需要存儲的能量更少。我們可以通過 Buck（降壓）變換器的電感設計基本公式來直觀理解這一物理過程：

L=fsw?×ΔIL?D×VL??

在公式中，L 為維持穩定電流所需的電感量，D 為占空比，VL? 為電感兩端的電壓差，fsw? 為開關頻率，ΔIL? 為設計的電感電流紋波峰峰值。

該公式清晰地表明，所需電感量 L 與開關頻率 fsw? 嚴格成反比。當逆變器的設計頻率從傳統的基于 IGBT 的 16 kHz - 20 kHz 躍升至基于 SiC MOSFET 的 60 kHz 乃至 200 kHz 時，理論上電感量可以減小至原來的三分之一甚至十分之一。實驗研究證明，在 6.6 kW 級別的電能轉換系統中，將頻率提升至 500 kHz 時，系統的 LLC 諧振變壓器甚至可以利用其自身的漏感作為諧振電感，這一設計使得磁性元件的體積和重量斷崖式下降了 50%，同時由于磁芯體積的減小，磁芯損耗也隨之降低了 30%。

2. 濾波電容與動態響應的協同優化

高頻化不僅作用于磁性元件，同樣深刻影響著電容的選型。隨著開關頻率的成倍增加，控制環路的帶寬得以同比例拉寬，這意味著儲能逆變器在面對電網電壓波動或家用大功率電器（如熱泵空調、電動汽車充電樁）瞬態接入時，系統的動態響應速度將得到質的飛躍。

響應速度的提升，使得系統能夠更快地調整占空比以補償負載階躍，從而大幅降低了用于維持母線電壓穩定的直流母線電容（DC-link capacitor）的容量需求。在某些高頻化設計案例中，大容量、體積臃腫且壽命較短的電解電容，被體積縮減了 67% 的高可靠性薄膜電容所取代，這不僅極大地節約了內部空間，還徹底消除了電解液干涸帶來的系統壽命短板，契合了戶用儲能 15 年以上的免維護設計初衷。

3. 開關頻率的優化邊界與平衡

盡管頻率提升帶來了無源器件體積的急劇縮小，但在實際工程中，“無限制地提升頻率”并非靈丹妙藥。一方面，更高的頻率會導致驅動損耗的線性增加，其計算公式為：

Pdriver?=Vdrive?×Qg?×fsw?

其中，Pdriver? 為驅動器損耗，Vdrive? 為柵極驅動電壓，Qg? 為柵極總電荷。這要求所選用的 SiC MOSFET 必須具備極低的柵極電荷（Qg?）和極低的輸入電容（CISS?）。另一方面，隨著頻率的上升，開關損耗（Psw?=Etot?×fsw?）同樣會線性增加，進而導致散熱成本的上升。

針對 SiC MOSFET，行業分析指出其最佳的頻率與成本平衡點（Sweet spot）通常落在 60 kHz 附近（具體視拓撲而定）。在這一頻率區間，磁性元件縮減帶來的 BOM（物料清單）成本下降曲線與散熱系統成本上升曲線達到最優相交點，整體系統級成本可實現 20% 至 25% 的節約，同時維持卓越的功率密度。為了進一步壓榨高頻下的損耗，零電壓開關（ZVS）和零電流開關（ZCS）等軟開關技術的應用，能夠使得開關瞬間電壓或電流歸零，徹底消除交疊損耗，成為超高頻逆變器的標準輔助策略。

四、 表面貼裝與開爾文源極：馴服高頻寄生電感的利器

SiC MOSFET 具有驚人的電壓轉換率（dv/dt 可以高達數萬伏每微秒）和電流轉換率（di/dt）。然而，這種“快”也帶來了一把雙刃劍：對封裝內部及外部 PCB 走線中的寄生電感變得極其敏感。

1. 傳統 THD 封裝的寄生電感危機

在傳統的直插式通孔器件（Through-Hole Device, THD），如經典的 TO-247-3 封裝中，源極（Source）引腳長且粗，它同時承載著極高的功率回路電流（主電流）和微弱的柵極驅動電流。

根據法拉第電磁感應定律（V=L?dtdi?），當巨大的主電流在幾納秒內發生劇烈變化時，源極引腳上寄生的十幾納亨（nH）電感會感應出一個反向的電動勢（Back-EMF）。由于驅動回路與功率回路共用這一段引腳，這個反向電動勢會直接疊加在柵極和源極之間，抵消掉一部分驅動電壓（VGS?）。其結果是：在器件導通瞬間，VGS? 被拉低，導致開通過程被強行拖慢；在器件關斷瞬間，VGS? 被抬高，可能導致誤導通（Shoot-through）或振蕩。為了避免這些災難，工程師過去只能被迫增大柵極電阻（Rg?），人為降低開關速度，這等于白白浪費了 SiC 的高速優勢。

2. 開爾文源極（Kelvin Source）與 SMD 封裝的革命

為了徹底消除這一負反饋機制，新一代的高性能貼片封裝（如 TOLL、TOLT、TO-263-7、QDPAK）全面引入了第四個引腳——開爾文源極（Kelvin Source） 。

開爾文源極是一根直接從半導體晶圓（Die）源極金屬層引出的獨立引腳，專門用于連接柵極驅動器的地端。由于該引腳內不流過龐大的功率負載電流，因此不會產生由 di/dt 引發的感應電動勢。這就使得功率回路（Power loop）和驅動回路（Gate driver loop）在電學上實現了完全的隔離。

實驗數據充分證明了這一架構的威力：在相同的 30 A 測試條件下，沒有開爾文引腳的傳統 TO-247-3 封裝 SiC MOSFET 其開關損耗高達 430 μJ；而采用了帶有開爾文引腳的 TO-247-4 封裝后，開關損耗斷崖式下降至 150 μJ。更進一步，采用無引線（Leadless）設計的表面貼裝（SMD）封裝（如 TOLL、QDPAK），不僅消除了長引腳帶來的串聯電感，還使得器件能更緊密地貼合 PCB，縮短了外部環路面積，從而實現最低的換流回路電感（Parasitic loop inductance），從根本上保證了在數百千赫茲下極低過沖的安全運行。

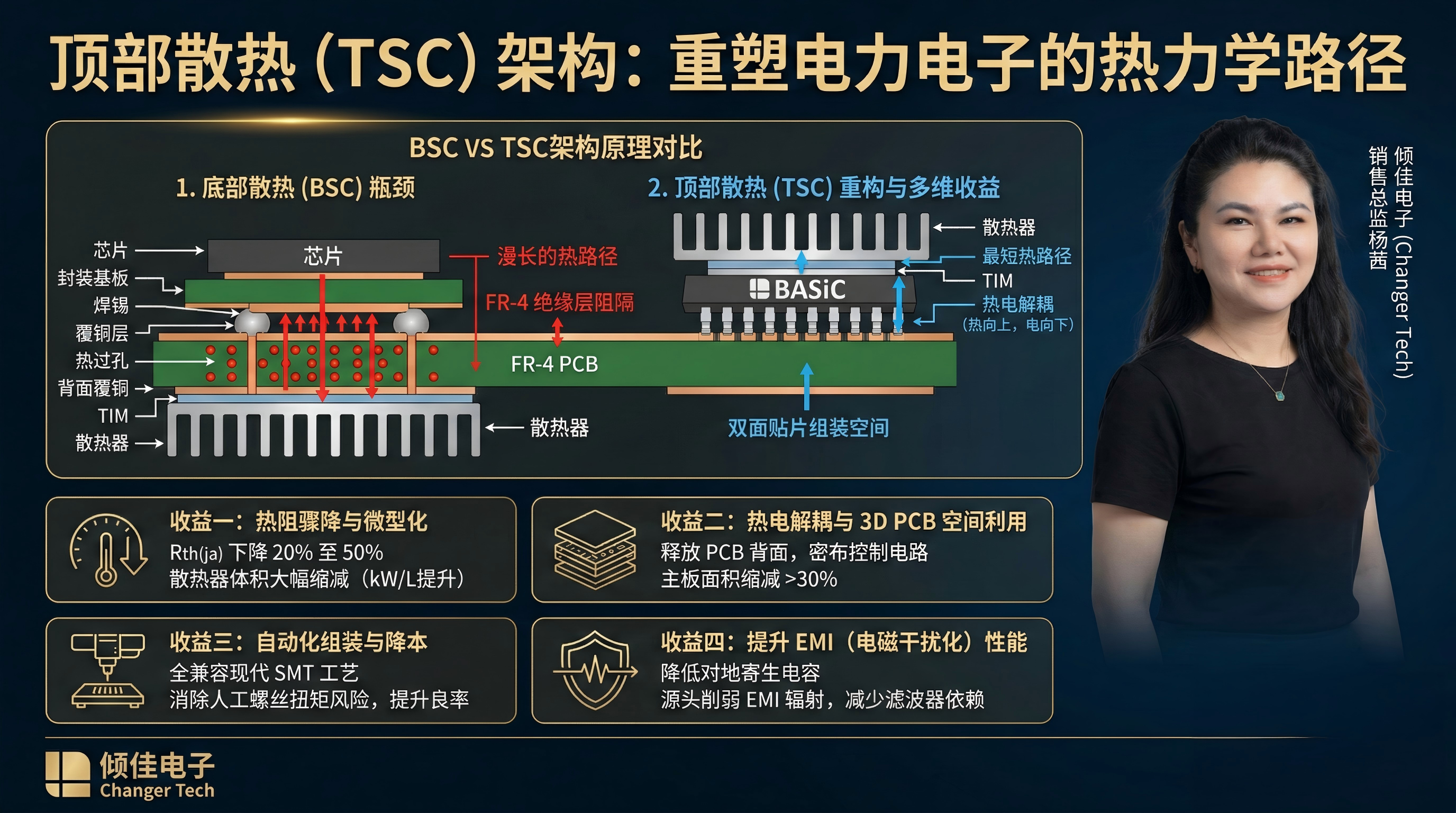

五、 頂部散熱 (TSC) 架構：重塑電力電子的熱力學路徑

除了電學寄生參數的挑戰，高功率密度意味著要在極小的體積內散發掉大量的熱能。傳統表面貼裝器件（如 D2PAK、TOLL）一直采用**底部散熱（Bottom-Side Cooling, BSC）**方案，這一方案在戶用儲能向高階功率邁進時遭遇了嚴重的熱力學瓶頸。

1. 底部散熱（BSC）的物理瓶頸

在 BSC 架構中，硅或碳化硅裸片（Die）產生的熱量，需要通過封裝底部的裸露銅焊盤，向下傳導至 PCB 板。為了將熱量繼續傳導至安裝在 PCB 背面的鋁制散熱器，PCB 的設計者必須在焊盤正下方的 FR-4 環氧樹脂板上打滿密密麻麻的熱過孔（Thermal vias）。

然而，F(xiàn)R-4 材料本身是優秀的熱絕緣體（熱導率極低）。熱量在經歷“芯片 -> 封裝基板 -> 焊錫 -> 覆銅層 -> 熱過孔 -> 背面覆銅 -> 導熱界面材料 (TIM) -> 散熱器”的漫長路徑時，每一層界面都會引入顯著的熱阻。盡管一些昂貴的絕緣金屬基板（IMS，如鋁基板）能夠緩解這一問題，但其多層布線能力極差且成本高昂，不適合復雜逆變器的控制與功率集成設計。

2. 頂部散熱（TSC）的物理重構與多維收益

為了顛覆這一傳統范式，業界推出了顛覆性的**頂部散熱（Top-Side Cooling, TSC）**封裝，其代表作包括 TOLT（TO-Leadless Top-side cooling）、QDPAK、HU3PAK 以及 X.PAK 等。在這些封裝中，引腳定義被巧妙地翻轉，作為主要熱源的漏極（Drain）金屬焊盤被直接暴露在封裝的頂部，而電氣引腳（Gate, Source, Kelvin Source）依然朝下貼裝在 PCB 上。

這種簡單的翻轉，為系統級設計帶來了深遠的多維收益：

收益一：熱阻驟降與散熱系統的微型化

頂部散熱允許散熱器或水冷冷板直接涂抹 TIM 后壓合在芯片頂部，熱量傳導路徑被大幅度縮短，徹底繞過了導熱能力低下的 PCB。熱仿真與實驗一致表明，TSC 架構可將從芯片結到散熱器（環境）的總熱阻（Rth(ja)?）有效降低 20% 至 50%。 極低的熱阻意味著在相同的電能損耗下，芯片工作結溫（Tj?）更低，抗熱疲勞壽命更長；而在逆變器系統層面，它直接轉化為散熱器體積的大幅縮減（Reduction of Heat Sink Requirements） 。沉重的擠壓鋁型材被薄型散熱片取代，直接推動了儲能系統物理尺寸的極限壓縮。

收益二：熱電解耦與三維 PCB 空間利用

底部散熱強制 PCB 的雙面都必須服務于熱傳導，背面甚至無法放置任何元件。而 TSC 技術實現了完美的**“熱電解耦”**——熱量向上走，電信號向下走。釋放出來的 PCB 背面可以被充分利用，用于密布柵極驅動 IC、傳感器以及其他控制邏輯電路。這種真正的雙面貼片組裝能力（Dual-side usage），使得主板面積可以輕易縮減 30% 以上，是達成極高體積功率密度（kW/L）的基石。

收益三：自動化組裝（SMT）與制造成本的大幅削減

由于 TSC 器件本質上依然是表面貼裝元件（SMD），它們完全兼容現代電子制造中全自動、高節拍的表面貼裝技術（SMT）和回流焊工藝。相比于傳統 TO-247 封裝需要人工將引腳插入孔中、手工涂抹導熱硅脂并使用螺絲逐個鎖緊散熱器的繁瑣流程，TSC 大幅度降低了組裝復雜度，消除了人工螺絲扭矩不均帶來的機械應力損壞風險，使得大規模生產的制造良率更高，系統級制造成本顯著下降。

收益四：提升 EMI (電磁干擾) 性能

在傳統底部散熱中，大量的 PCB 熱過孔和大面積的地平面覆銅構成了不可忽視的對地寄生電容（Stray capacitance）。在高頻 dv/dt 開關下，這些寄生電容會耦合出嚴重的共模（Common-mode, CM）干擾電流。而頂部散熱消除了 PCB 內部的散熱覆銅網絡，不僅縮小了電流返回路徑的物理回路面積，還顯著降低了對地寄生電容，從而從源頭上削弱了 EMI 輻射，減輕了系統對龐大、昂貴的 EMI 濾波器的依賴。

(表 2：功率半導體不同封裝技術路線在電氣、熱學及制造維度的全面對比，參考數據源)

六、 行業標桿技術剖析：基本半導體 (BASiC) 功率器件的微觀解構

在深入理解了 SiC 與 TSC 封裝的革命性優勢后，通過對具體工業界領先產品的參數提取與剖析，能夠更直觀地驗證這些理論帶來的性能躍升。以碳化硅功率器件領軍品牌——基本半導體（BASiC Semiconductor）最新發布的一系列車規級與工業級 SiC MOSFET 為例，其產品矩陣精確命中了高功率密度逆變器的所有核心痛點。

以下是對基本半導體幾款代表性器件（涵蓋 TOLL、TOLT、QDPAK 封裝，包含 650V 及 1200V 等級）的深度技術參數提取與橫向分析：

1. 核心電氣與熱學參數對比網絡

(表 3：基本半導體 SiC MOSFET 核心參數提取矩陣，數據來源于各型號 Data Sheet Rev.0.0 至 Rev.0.2 )

2. 器件級設計如何呼應系統級訴求：深度解讀

從上述硬核數據中，我們可以清晰地看到芯片設計如何被轉化為宏觀儲能逆變器的各項紅利：

A. 極致的熱學指標與 QDPAK 封裝的降維打擊

對比 B3M025065B/L (TOLT/TOLL, 650V/25mΩ) 與 AB3M025065CQ (QDPAK, 650V/25mΩ) 可以發現，盡管它們極有可能采用了相同代次的晶圓（靜態電學參數如 RDS(on)? 與 Ciss? 完全一致），但 QDPAK 封裝的引入，將結到外殼的熱阻 (Rth(jc)?) 從 0.40 K/W 進一步壓低至極其優秀的 0.35 K/W。 這種熱阻的斷崖式下降直接反映在電流承載能力上：在相同的 25°C 殼溫下，QDPAK 封裝允許器件安全輸出的連續漏極電流 (ID?) 提升到了 115 A，超過了 TOLL/TOLT 的 108 A。更低的熱阻意味著在相同的輸出功率下，由于“Reduction of Heat Sink Requirements”帶來的紅利，設計者可以大幅度削減鋁制散熱鰭片的用量，將多出來的空間讓渡給電池或其他電芯模塊，從而大幅提升體積功率密度。

B. 優異的高溫動態穩定性

通過對比常溫與高溫下的導通電阻，所有器件都展示了出色的寬溫區穩定性。例如，針對嚴苛的 1200V 儲能系統和直流充電樁設計的 AB3M040120CQ，在結溫飆升至極限的 175°C 時，其導通電阻僅從 40 mΩ 溫和上升至 75 mΩ。這種特性避免了高溫下的熱失控，使得逆變器在炎熱的夏季或通風不良的戶用安裝環境中，依然能夠長時間滿載甚至超載運行。

C. 為兆赫茲（MHz）級開關頻率掃清障礙

“Enabling Higher Switching Frequency” 是這些器件共同標榜的優勢。數據表明其內部寄生電容已被控制在極低水平。以 650V/40mΩ 平臺為例（B3M040065B/L），其反向傳輸電容（米勒電容 Crss?）僅僅只有 7 pF，柵極總電荷（QG?）低至 60 nC。極低的米勒電容不僅意味著極短的開關上升/下降時間（tr?,tf?），還極大地增強了器件抵抗寄生導通（dv/dt induced turn-on）的能力。結合開爾文源極（Pin 7 或 Pin 2）對柵極驅動環路的凈化，儲能系統的研發人員可以放心大膽地將 PWM 頻率推向極高水平，由此換來的是電感與電容器件體積幾何級數的壓縮。

D. 引腳排布的工業美學

在所有提取的封裝定義中，基本半導體對頂部散熱器件（TOLT和QDPAK）進行了極其清晰的引腳功能隔離。以 QDPAK（AB3M025065CQ）為例：

頂層散熱面（Pin 12-22） ：統一規劃為漏極（Drain），構成了一個完美的寬闊金屬接觸面，直接與絕緣導熱材料及外部散熱器貼合。

底側信號面：Pin 1 被隔離為柵極（Gate），Pin 2 設定為獨立的開爾文源極（Kelvin Source），而大面積的 Pin 3-11 被合并為功率源極（Power Source）。 這種物理層面的嚴格分離，不僅簡化了 PCB Layout 工程師的布線難度，還天然形成了一個大電流回路與敏感控制回路互不干涉的防錯架構。

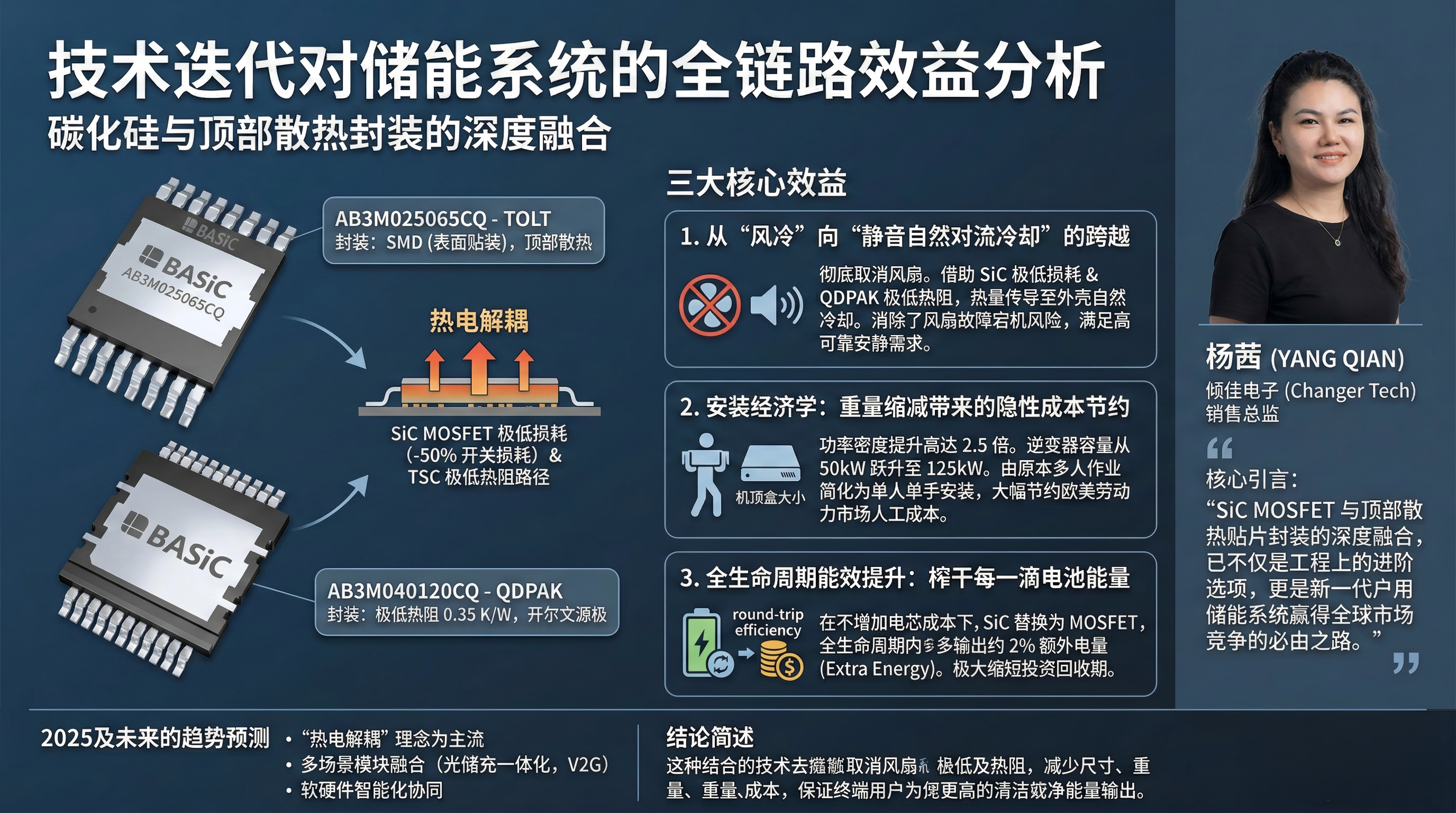

七、 宏觀視角：技術迭代對儲能系統的全鏈路效益分析

綜上所述，碳化硅材料與頂部貼片封裝并非孤立的元件級改良，它們在全系統層面引發了強烈的化學反應，極大地提高了戶用儲能逆變器在商業層面的競爭力。

1. 從“風冷”向“靜音自然對流冷卻”的終極跨越

傳統的硅基戶用逆變器由于發熱量巨大，通常依賴內置的高速散熱風扇來強制排熱。然而，風扇不僅體積龐大，而且在夜間運行時的機械噪音常常成為終端用戶投訴的焦點；同時，機械旋轉部件也是逆變器十幾年生命周期中最易老化的薄弱環節。

借助 SiC MOSFET 極低的開關損耗（削減 50% 能量損耗）與 QDPAK 封裝極低的熱阻架構（0.35 K/W），芯片發出的微弱熱量能夠迅速、直接地傳導至無風扇設計的鑄鋁外殼上。這使得徹底取消主動散熱風扇、完全依靠自然對流進行冷切的“靜音逆變器”成為可能。不僅消除了噪音，還從根本上排除了風扇故障導致的宕機風險，滿足了對可靠性和安靜度要求極高的室內安裝需求。

2. 安裝經濟學：重量縮減帶來的隱性成本節約

高功率密度的直觀外在表現，就是設備重量的斷崖式下降。研究顯示，采用 CoolSiC 級別方案的系統可將功率密度提升高達 2.5 倍。在相同的重量限制（如小于 80 kg）下，逆變器的容量可以從傳統的 50 kW 躍升至 125 kW。對于主流的 5 kW - 10 kW 戶用逆變器而言，這種技術可以將其體積縮小到如同普通機頂盒大小，重量減輕至單人單手即可輕松提起的程度。

在北美、歐洲和澳洲等勞動力成本極高的儲能核心市場，安裝成本在總工程造價中占據顯著比例。設備實現極致輕量化后，原本需要起重設備或兩到三名專業工人的安裝作業，現在僅需一名電工即可快速完成。這種由于體積和重量驟減而帶來的安裝人工費用的節約，能夠輕易抵消 SiC 芯片前期稍高的采購溢價。

3. 全生命周期能效提升：榨干每一滴電池能量

在戶用電池儲能系統（BESS）中，昂貴的鋰離子電池組（Battery Bank）通常占據了整個系統硬件成本的最大份額。系統經濟性的衡量，不在于瞬時功率，而在于充放電循環（Round-trip）的累積效率。

傳統的硅器件在每次雙向變換時，都有相當一部分電能被轉化為無用的廢熱。而據估算，僅僅是將硅超結 MOSFET 替換為 SiC MOSFET，在不增加任何物理電池容量、不增加昂貴電芯成本的前提下，系統生命周期內即可多輸出約 2% 的額外電量（Extra energy）。放到長達 15 年的服役周期和每天數百次的充放電循環中，這額外搶回來的 2% 效率，將轉化為可觀的兆瓦時（MWh）級經濟收益，極大縮短了終端用戶的投資回收期。

八、 2025及未來的產業融合趨勢預測

基于上述剖析，針對 2025 年及未來的電力電子宏觀發展，可以推演出以下幾條高度確定性的技術與市場趨勢：

“熱電解耦”理念將成為高壓電力電子的主流設計范式： 隨著各大廠商（如 Infineon, Nexperia, BASiC）相繼入局并大力推廣諸如 QDPAK, X.PAK 這樣的 TSC 封裝，未來 10kW 以下級別的戶用及商用組串式逆變器，將大面積淘汰插件式 TO-247 封裝。三維立體的 PCB 布局（一面布置熱力路徑，另一面布置電氣控制芯片）將成為標準化設計。

多場景模塊的深度融合： 隨著光儲充一體化的加速演進，電動汽車（EV）的 V2G（車輛到電網）雙向充電樁在技術拓撲上與戶用儲能逆變器發生了高度重疊?；?1200V SiC MOSFET（如 AB3M040120CQ）及頂部散熱平臺開發的高頻雙向轉換架構，將被低成本、無縫地平移到家用汽車充電樁、熱泵驅動以及 AI 數據中心服務器電源（SMPS）中，形成跨行業的規模化攤薄效應。

軟硬件的智能化協同： 高頻 SiC 硬件不僅是物理體積的縮減，由于動態響應的極速提升，未來逆變器將更加依賴先進的微控制器（MCU）算法。通過數字化的動態死區時間調整、自適應頻率調制以及基于 AI 的預測性維護與開關優化，系統將在復雜且多變的微電網負荷下，壓榨出最后的零點幾百分點效率。

九、 結論

綜上所述，戶用儲能逆變器正處于一場由底層半導體技術躍遷引發的“高功率密度革命”的中心。碳化硅（SiC）MOSFET 憑借其超越物理極限的寬禁帶特性——極低的開關及導通損耗、出色的本征體二極管反向恢復性能以及卓越的高溫穩定性——成功掃清了逆變器邁向高頻化（>60kHz）的本源障礙，并直接促成了系統中電感、電容等無源元件體積的指數級收縮。

然而，釋放材料潛力的關鍵在于封裝體系的徹底重構。以基本半導體（BASiC）TOLT 與 QDPAK 系列（如 AB3M025065CQ、AB3M040120CQ）為代表的新一代表面貼裝（SMD）及頂部散熱（TSC）技術，構成了這場革命的最關鍵拼圖。通過巧妙的開爾文源極引入斬斷了阻礙高頻開關的寄生電感反饋，通過熱傳導路徑向封裝頂部的反轉打破了傳統 PCB 極高的熱阻瓶頸，最終實現了熱力學與電學互連的徹底解耦。

這兩種前沿技術的交匯，不僅讓逆變器甩掉了沉重的散熱鰭片與機械風扇，極大縮小了整體體積并減輕了重量，從根本上降低了制造物料與人工安裝的全鏈條成本，更確保了系統在長達十余年的生命周期內為終端用戶輸出更多高凈值的清潔電能。面向未來持續膨脹的全球清潔能源需求，SiC MOSFET 與頂部散熱貼片封裝的深度融合，已不僅是工程上的進階選項，更是新一代戶用儲能系統贏得全球市場競爭的必由之路。
