對于致力于實現儀器自動控制的硬件工程師而言，電子測試儀器控制的核心目標是通過標準化的交互方式，讓儀器精準響應指令、高效采集數據，并實現多設備協同完成復雜測試流程。這一目標的實現依賴于接口兼容性、協議統一性、流程可控性等基礎原理支撐。零代碼開發平臺ATECLOUD正是基于這些核心原理，通過架構優化與功能創新，突破了傳統儀器控制的局限，實現了更靈活、便捷的自動化測試控制。本文將從儀器控制基礎原理切入，深入剖析ATECLOUD平臺自動化測試的實現路徑。

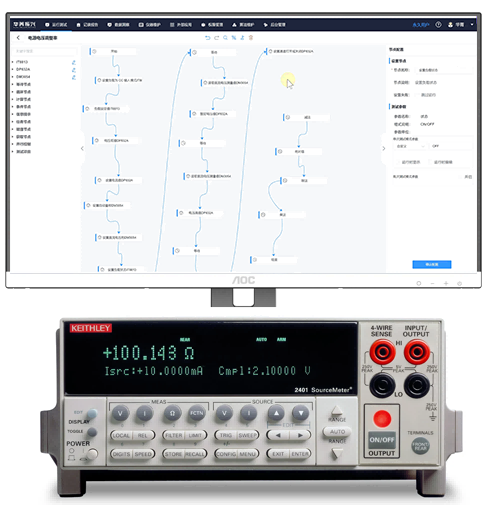

源表程控軟件

一、電子測試儀器控制的基礎原理核心
電子測試儀器的自動控制本質是“上位機-儀器”“儀器-儀器”之間的標準化信息交互與協同，其核心原理可歸納為三個關鍵層面，這也是硬件工程師實現自動化測試必須突破的基礎環節：
1. 接口與總線兼容原理
儀器控制的前提是建立穩定的物理連接，不同電子測試儀器（示波器、源表、電子負載等）通常搭載GPIB、LAN、USB、RS485等不同類型的通信接口。接口與總線的兼容性直接決定了儀器能否被統一管控——傳統控制模式中，不同接口的儀器需搭配專用適配模塊，這成為多設備協同的首要障礙。理想的控制架構需具備多總線兼容能力，實現不同接口儀器的“即插即用”。

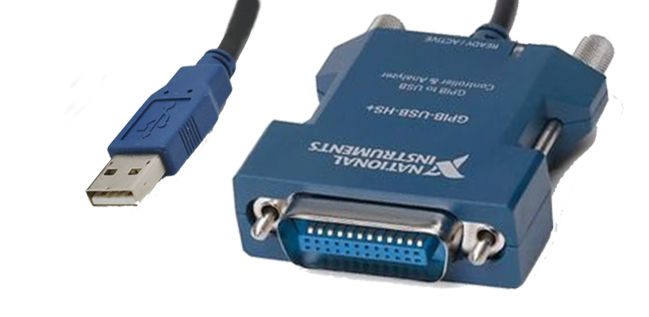

GPIB接口

2. 協議標準化原理
接口建立連接后，指令交互需遵循統一的通信協議，其中SCPI是電子測試領域的通用標準化命令集。標準化協議確保了不同品牌、不同型號的儀器能理解統一格式的控制指令（如參數設置、數據讀?。瑴p少指令適配的冗余開發。反之，協議不兼容會導致工程師需為每種儀器編寫專屬指令集，大幅增加開發成本。

3. 流程與數據協同原理
復雜測試場景（如電源模塊全負載范圍掃描、濾波器多參數測試）需多儀器聯動，涉及“指令下發-同步執行-數據采集-結果反饋”的閉環流程。這要求控制平臺具備精準的流程編排能力，能建立儀器間的邏輯關聯（如同步觸發電源調節與負載加載），同時實現多儀器數據的實時整合與統一處理——傳統控制模式的核心痛點即在于流程編排僵化、數據分散存儲，難以形成完整測試數據流。

零代碼流程搭建

二、ATECLOUD平臺基于基礎原理的靈活便捷控制實現路徑
ATECLOUD平臺圍繞上述基礎原理，通過“硬件層適配-軟件層優化-應用層賦能”的三層架構設計，針對性解決了傳統控制模式的兼容性差、開發復雜、協同低效等問題，讓硬件工程師無需深入底層開發即可快速實現自動化測試。

1. 硬件層：多總線兼容設計，突破接口適配瓶頸
基于接口與總線兼容原理，ATECLOUD平臺通過專用硬件模塊ATEBOX實現了全接口類型的統一適配，徹底解決了傳統控制中“一臺儀器一套適配方案”的繁瑣問題。平臺支持GPIB、LAN、USB、RS232/485等主流儀器接口，通過適配器可直接對接Keysight、Tektronix、Chroma等不同品牌的儀器設備，實現混合控制。

更關鍵的是，平臺通過邊緣計算設備ATEBOX提升了數據采集的吞吐量與實時性，解決了多儀器并行控制時的信號延遲問題。對于硬件工程師而言，無需關注不同儀器的接口差異，只需將儀器接入ATEBOX，平臺即可自動識別設備型號并完成通信鏈路初始化，大幅降低了硬件連接與適配的工作量。

ATEBOX適配各類接口

2. 軟件層：指令封裝與無代碼編排，降低編程與流程搭建門檻
針對協議標準化原理與流程協同原理，ATECLOUD平臺通過兩大核心設計簡化了自動化測試搭建：
一是標準化指令庫封裝。平臺內置20000+儀器指令，覆蓋1000+品牌儀器型號，將底層SCPI指令及各類儀器專屬指令封裝為文字化的功能模塊。硬件工程師無需編寫復雜的底層代碼，也無需記憶不同儀器的指令格式，只需通過“拖拽”操作即可調用所需功能（如示波器波形采集、萬用表電壓測量），實現測試步驟的快速組合。

二是靈活的流程邏輯編排。平臺支持條件判斷、循環控制、多線程并行等復雜邏輯的可視化配置，工程師可根據測試需求自由搭建測試流程——例如在電源模塊老化測試中，可快速配置“電源啟動-負載梯度加載-示波器實時監測-異常自動停機”的閉環流程。相較于傳統需手動編寫腳本的控制模式，這種無代碼拖拽式搭建方式可將測試方案搭建時間從數天縮短至15分鐘，且支持流程的實時修改與復用，適配研發階段快速迭代的測試需求。

各類測試項目方案

3. 應用層：數據整合與遠程管控，提升測試全流程效率
基于流程與數據協同原理，ATECLOUD平臺構建了全流程的數據整合與遠程管控能力，解決了傳統測試中數據分散、監控不便的問題：

在數據處理方面，平臺建立了統一的數據存儲格式，可實時整合多儀器采集的數據（如電源輸出電壓、負載電流、示波器波形），支持在線分析（如計算效率、紋波噪聲）與異常判定。測試完成后，平臺可一鍵自動生成包含曲線圖、數據表格、合格判定的綜合報告，并支持歷史數據追溯與多批次對比分析，為硬件工程師的性能優化提供數據支撐。

在遠程管控方面，平臺支持互聯網與局域網雙重部署模式，工程師可通過PC客戶端或?yàn)g覽器遠程下發測試指令、監控測試進度，實現無人值守測試。例如，對于需要長時間運行的老化試驗，工程師無需現場值守，可遠程查看測試狀態，若出現過流、過壓等異常，平臺會自動暫停測試并發送警報，避免被測件損壞。

自動化測試軟件

三、核心價值：貼合硬件工程師需求的效率與靈活性提升
從儀器控制基礎原理出發，ATECLOUD平臺的設計精準匹配了硬件工程師實現自動化測試的核心訴求：在兼容性上，突破接口與品牌限制，實現多儀器統一管控；在開發成本上，通過無代碼編程降低技術門檻，縮短測試方案搭建周期；在測試效率上，通過多線程并行控制、數據自動處理、遠程監控實現全流程自動化，單批次測試時間較人工操作縮短60%-80%，人力成本大幅降低。

對于硬件工程師而言，平臺的核心優勢不僅在于“替代人工操作”，更在于通過標準化的控制架構，讓工程師從繁瑣的底層適配、代碼編寫中解放出來，聚焦于測試方案的設計與優化，同時支持測試需求的快速迭代與多型號產品的靈活適配，兼顧研發與小批量生產的測試需求。

自定義編輯報告

電子測試儀器控制的核心是接口兼容、協議統一與流程協同，ATECLOUD平臺正是基于這些基礎原理，通過硬件層的多接口適配、軟件層的指令封裝與無代碼編排、應用層的數據整合與遠程管控，構建了更靈活、便捷的自動化測試控制體系。對于追求高效、精準自動化測試的硬件工程師而言，平臺不僅降低了儀器自動控制的技術門檻，更通過全流程的效率優化與靈活性提升，為電子測試的研發與生產提供了可靠的技術支撐。同時ATECLOUD平臺的功能體驗，可關注ATECLOUD平臺！
