本文導讀

隨著能效標準不斷收緊，測量不確定度對評估結果和設計決策的影響日益顯著。致遠儀器PA8000功率分析儀基本功率精度達0.01%，為工程師提供高置信度的測量數據。

萬分之一精度，價值是什么？

0.01%是一個技術參數，落入具體工程場景，價值立刻變得直觀。

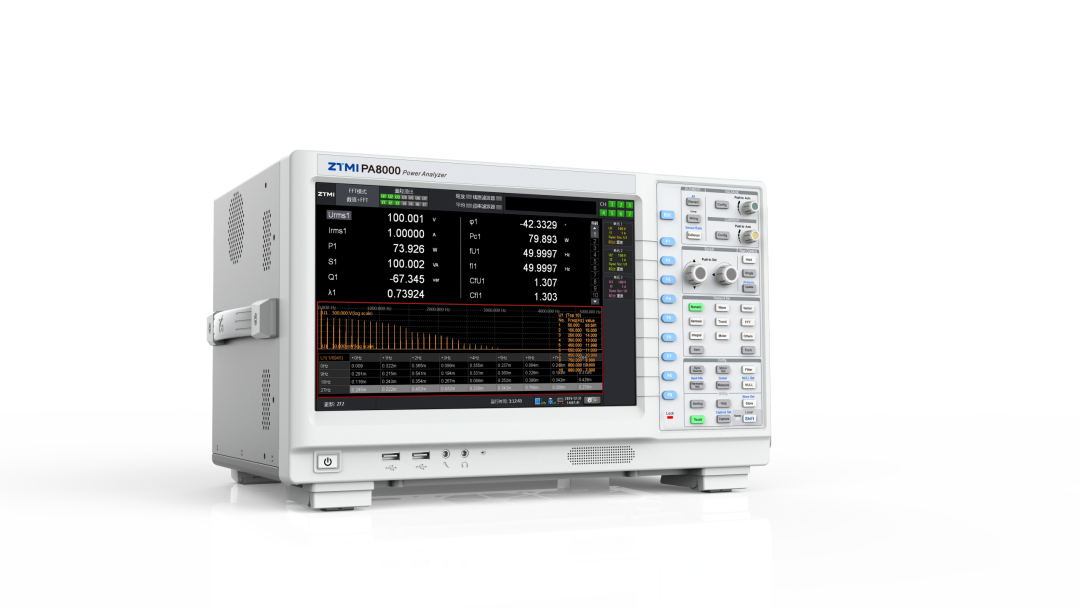

圖1 致遠儀器PA8000功率分析儀

常規精度儀表（0.5%精度）的困境

測試一臺額定功率10kW的高效電機驅動器，使用0.5%精度的儀表，固有誤差范圍可達±50W。這50W的不確定度，可能恰好掩蓋關鍵損耗信息，也可能在能效計算中引入無法消除的偏差。當行業競爭已精確到效率小數點后幾位，這樣的誤差足以模糊產品優劣，甚至誤導研發決策。

PA8000（0.01%精度）帶來的改變

同樣10kW場景下，PA8000系列的固有誤差范圍收窄至萬分之一，且經過多方校準驗證（如圖3所示）。工程師可以清晰分辨萬分之一級別的損耗變化，精準定位待機功耗、開關損耗等細節問題，為優化設計提供扎實的數據依據。測量結果從“大致范圍”推進到“精準數值”。

核心應用場景

電機與變頻器系統效率驗證

電機系統效率每提升0.1%都有經濟價值，但在測試中分辨0.1%差異，儀器本身誤差必須遠小于這個量級。用0.5%精度的儀表，改進前后的數據可能落在誤差范圍內，無法判斷優化是否有效。PA8000的0.01%精度，讓0.1%的效率變化在數據上可判定、可復現。

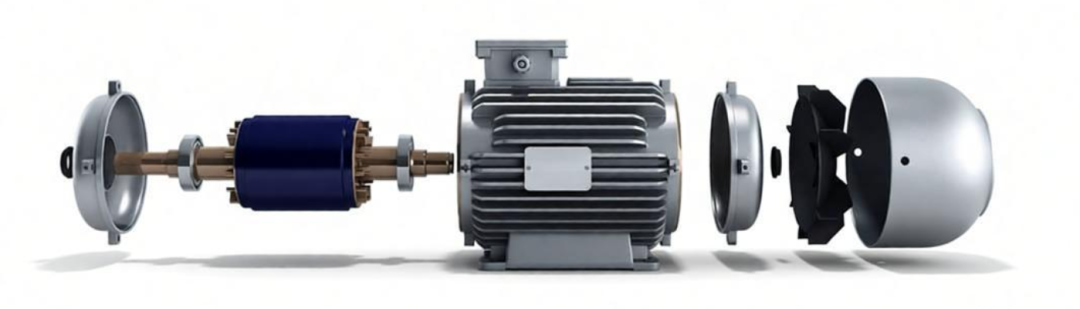

圖4 電機變頻器

新能源（光伏、儲能、電動汽車）功率流分析

光伏逆變器MPPT效率、電池充放電庫侖效率、電驅系統效率MAP——這些計算都是功率比值，分子分母各帶一份測量誤差，最終結果的不確定度會疊加。PA系列通過降低每個測量點的誤差，壓縮比值計算中的累積偏差，使效率數據更接近真實值。

開關電源與芯片功耗分析

芯片待機功耗進入毫瓦甚至微瓦級，電源空載損耗也越來越小。測量難點不只是量程要小，還在于小信號下精度通常會惡化。PA系列在小量程段仍能維持較高精度等級，使低功耗測試的結果具備更實際的參考價值。圖6 半導體芯片

標準實驗室與計量校準

實驗室用于校準其他設備的標準表，精度至少要比被校設備高一個等級。PA系列萬分之一的基本精度，滿足作為高等級標準表的條件，可直接用于校準現場級功率儀表，建立可靠的質量追溯鏈。

一個更全面的測試平臺

圍繞精準測量核心，PA系列功率分析儀構建功能完善、配置靈活的綜合測試平臺。

硬件基礎

PA8000提供DC至5MHz寬測量帶寬與2MS/s采樣率，PA6000H/PA5000H系列則在各自定位上做了針對性優化。面對高頻、高次諧波等復雜信號，均能高保真捕獲，保證分析結果有效。所有輸入通道間高達5kV電氣隔離，保障多相測量與復雜系統測試中各通道的安全與獨立性（如圖8所示）。

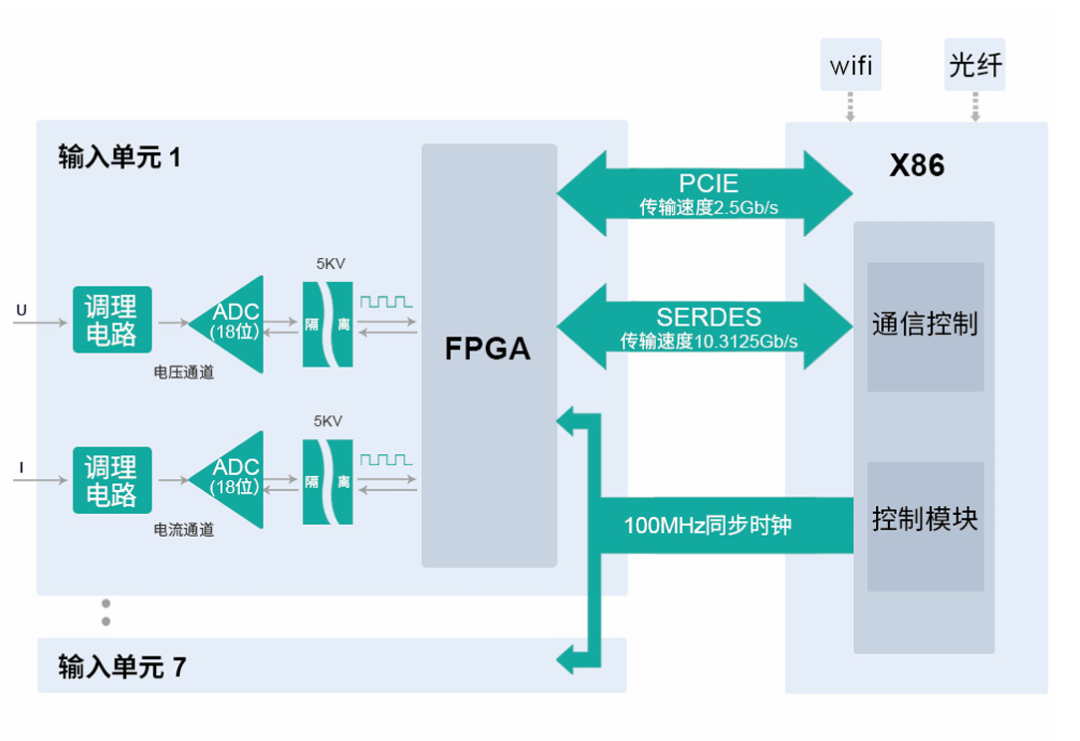

圖8 PA功率分析儀內部架構

分析功能

覆蓋電壓、電流、功率等基礎參數，同時集成諧波分析（支持IEC標準）、FFT頻譜分析、電機扭矩/轉速/效率測量、波形運算、趨勢記錄、周期分析、閃變分析等高級功能。一臺設備即可完成從基礎參數采集到深層信號分析的完整測試任務，減少多臺儀器協同的復雜性。

配置與連接

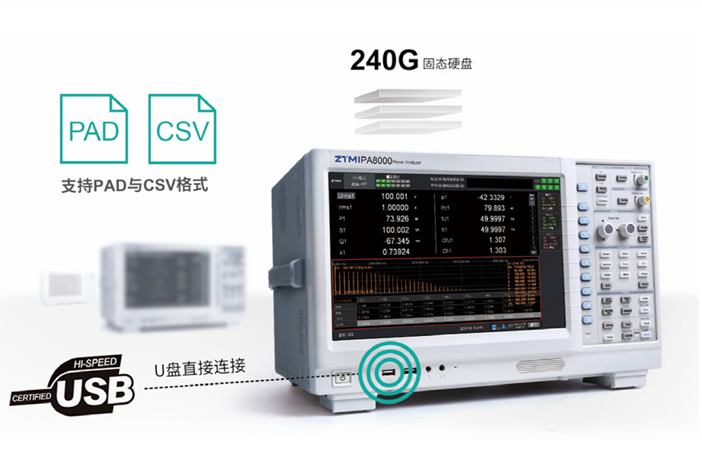

支持多達7相功率輸入，可按需組配功率單元與電機測量單元。標配USB、以太網、GPIB、RS-232等多種通信接口，便于集成到自動化測試系統和遠程監控場景。內置高達240GB存儲空間，支持長時間、高密度數據記錄（如圖9所示）。

圖9 數據記錄與讀取

交互體驗

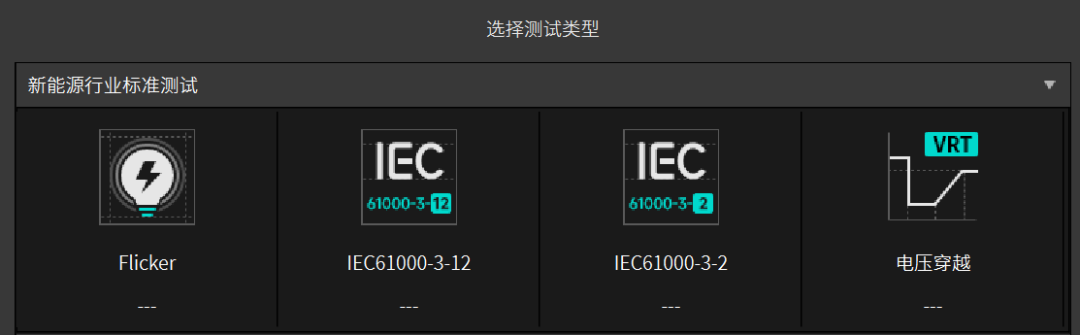

12.1英寸高分辨率彩色觸摸屏，配合清晰UI設計和便捷實體按鍵，復雜測試配置與數據瀏覽操作簡潔直觀。標配PC端管理軟件（MTA）支持VRT高低電壓穿越測試、IEC諧波測試、閃變測試等應用（如圖10所示），便于數據深度分析、存儲管理和報告生成。

圖10 功率分析儀上位機分析軟件

結 語

致遠儀器在功率測量領域有多年技術積累，從電路設計、生產校準到售后技術支持，形成完整的質量保障體系，中文技術文檔齊全，本土服務團隊響應及時。

PA系列以萬分之一基本精度為核心，結合寬帶寬、高隔離、豐富的分析功能，為研發驗證、產品測試和計量校準提供可靠的測量平臺。
