深入剖析Microchip ATxmega32E5/16E5/8E5微控制器

在電子設計領域，選擇一款合適的微控制器對于項目的成功至關重要。Microchip的ATxmega32E5/16E5/8E5系列微控制器憑借其低功耗、高性能和豐富的外設等特性，在眾多應用場景中展現出強大的競爭力。今天，我們就來深入剖析這款微控制器，了解它的特點、功能以及應用場景。

文件下載：ATXMEGA16E5-MN.pdf

一、產品概述

ATxmega32E5/16E5/8E5是基于AVR增強RISC架構的8/16位微控制器，具有低功耗、高性能和豐富的外設等特點。該系列設備采用32引腳封裝，閃存容量從8KB到32KB不等，SRAM容量為1KB到4KB，EEPROM容量為512Bytes到1KB，還具備高達4KB的引導區。設備的最高工作頻率可達32MHz，通過單時鐘周期執行指令，每兆赫茲可實現接近100萬條指令每秒（MIPS）的CPU吞吐量，使系統設計人員能夠在功耗和處理速度之間進行優化。

二、主要特性

2.1 高性能與低功耗

該系列微控制器采用AVR XMEGA架構，具有142條指令和硬件乘法器，能夠高效地執行各種任務。同時，它支持多種睡眠模式，如空閑模式、掉電模式、省電模式、待機模式和擴展待機模式，可根據不同的應用場景靈活調整功耗。

2.2 豐富的內存資源

• 閃存：具有在線可編程功能，支持自編程和引導加載程序，包括應用程序區、應用表區和引導區，每個區域都有獨立的讀寫保護鎖定位。
• 數據內存：包括SRAM、EEPROM和I/O內存，采用線性地址空間，可實現單周期訪問。
• 簽名行：包含生產簽名行和用戶簽名行，用于存儲工廠校準數據、設備ID、序列號等信息。

2.3 強大的外設功能

• EDMA控制器：支持四個通道的數據傳輸，可實現數據在內存和外設之間的高效傳輸，減輕CPU負擔。
• 事件系統：提供八個事件通道，支持直接的外設到外設通信和信號傳輸，具有可預測的信號時序和短響應時間。
• 定時器/計數器：包含三個16位定時器/計數器，支持多種波形生成模式和輸入捕獲功能，還具備高分辨率擴展和波形擴展功能。
• 通信接口：支持USART、SPI、TWI等多種通信接口，可滿足不同的通信需求。
• ADC和DAC：12位ADC和12位DAC，可實現高精度的模擬信號轉換。
• 模擬比較器：具有窗口比較功能和電流源，可用于精確的電壓比較。

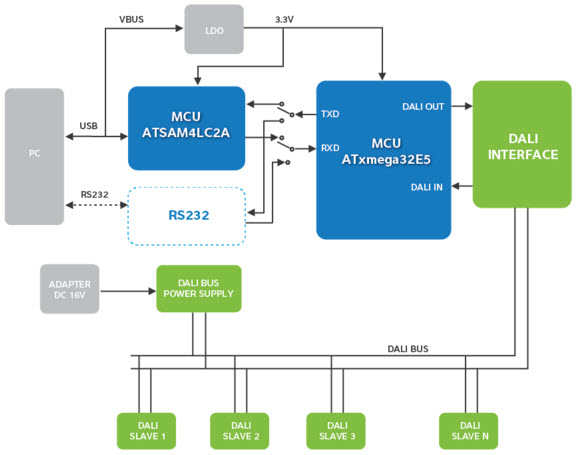

三、應用場景

ATxmega32E5/16E5/8E5系列微控制器適用于多種應用場景，包括但不限于：

• 工業控制：如傳感器控制、電機控制、工業自動化等。
• 消費電子：如用戶界面、家電控制等。
• 通信領域：如通信橋接、電池充電器、電表等。

四、電氣特性

4.1 電源電壓和頻率

設備的工作電壓范圍為1.6 - 3.6V，工作頻率根據電源電壓的不同而有所變化。在1.6V時，最高工作頻率為12MHz；在2.7V時，最高工作頻率可達32MHz。

4.2 電流消耗

不同工作模式下的電流消耗差異較大，如在活動模式下，32MHz外部時鐘、3.0V電源電壓時，電流消耗約為7 - 10mA；在掉電模式下，所有功能禁用時，3.0V電源電壓、25°C溫度下，電流消耗僅為0.1 - 0.9μA。

4.3 時鐘和振蕩器

設備支持多種時鐘源，包括內部振蕩器和外部時鐘源，可通過PLL和時鐘預分頻器生成不同的時鐘頻率。內部振蕩器具有快速啟動時間和安全的運行時時鐘切換功能。

五、編程與調試

ATxmega32E5/16E5/8E5支持通過PDI接口進行外部編程和調試，具有最小的協議開銷和內置的錯誤檢測與處理功能。同時，還支持引導加載程序，可通過任何通信接口進行編程。調試功能提供非侵入式、實時的片上調試系統，支持無限數量的用戶程序斷點和數據斷點。

六、注意事項與勘誤

在使用過程中，需要注意一些已知的問題和勘誤，如DAC的AREF在PD0上不可用、ADC在無符號模式下偏移校正失敗等。針對這些問題，文檔中提供了相應的解決方法和建議。

七、總結

Microchip的ATxmega32E5/16E5/8E5系列微控制器以其高性能、低功耗和豐富的外設功能，為電子工程師提供了一個強大而靈活的解決方案。無論是工業控制、消費電子還是通信領域，都能找到它的用武之地。在實際應用中，我們需要根據具體的需求和場景，合理選擇和配置微控制器，以充分發揮其性能優勢。
