1. 項目背景與目標

穩聯技術的本項目旨在解決主控 PLC（支持 Profinet 協議）與現場 DINGS 鼎智驅動器（僅支持 Modbus RTU 協議）之間的通訊異構問題。通過部署 Profinet 轉 Modbus RTU 智能網關WL-ABC3010，建立透明數據傳輸通道，實現 PLC 對驅動器的參數讀寫、狀態監控及運動控制指令下發，確保生產數據的實時采集與控制指令的準確執行。

2. 系統架構與物理連接

2.1 拓?fù)浣Y(jié)構

系統采用三級架構：PLC 作為 Profinet 主站，通過以太網連接至 Profinet 轉 Modbus RTU 智能網關；網關作為 Profinet 從站及 Modbus 主站，通過 RS485 總線連接至 DINGS 鼎智驅動器（Modbus 從站）。

2.2 硬件接線規范

Profinet 側： 使用標準工業以太網線（CAT5e 及以上），連接 PLC PROFINET 接口與網關 PN 接口。

Modbus 側： 采用屏蔽雙絞線連接網關 RS485 接口與驅動器 485 接口。

網關 A+ (或 D+) 接 驅動器 A+ (或 D+)

網關 B- (或 D-) 接 驅動器 B- (或 D-)

注意： 屏蔽層需在單端可靠接地，防止地環路干擾；若總線距離超過規定值或節點較多，需在總線兩端加裝 120Ω 終端電阻。

供電： 確認 Profinet 轉 Modbus RTU 智能網關與驅動器供電電壓（通常為 DC 24V），極性嚴禁接反。

3. 配置實施步驟

3.1 驅動器端參數預設

在配置網關前，須先通過驅動器面板或?qū)Ｓ谜{(diào)試軟件，設定以下 Modbus 通訊參數，并記錄備案：

站地址 (Station ID)： 設為 1 (示例，需確保網絡唯一)。

波特率 (Baud Rate)： 設為 9600 bps (示例，需與網關一致)。

數據格式： 數據位 8，停止位 1，校驗位 None (示例)。

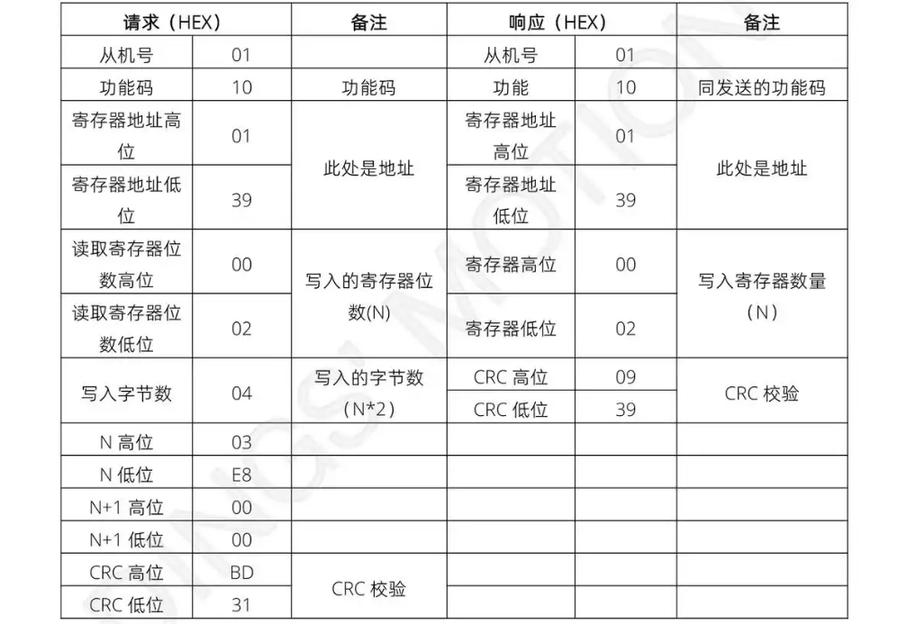

寄存器地址確認： 查閱《DINGS 鼎智驅動器 Modbus 通訊手冊》，確認關鍵寄存器地址（如控制字、狀態字、速度給定、故障代碼等）。

3.2 PLC 端組態配置 (以 TIA Portal 為例)

安裝 GSD 文件： 導入 Profinet 轉 Modbus RTU 智能網關的最新 GSDML 文件至博圖硬件目錄。

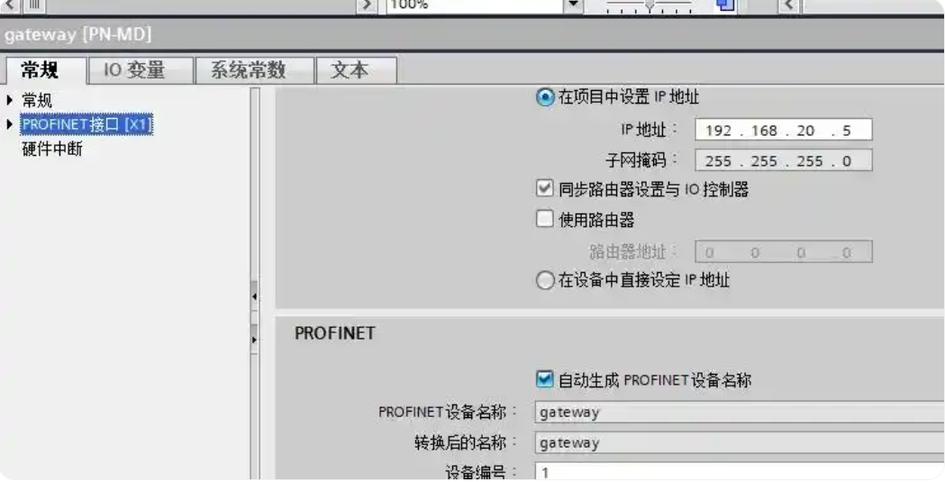

添加設備： 在網絡視圖中添加網關設備，分配設備名稱（Device Name）及 IP 地址。

關鍵約束： 設備名稱必須與后續網關軟件中設定的名稱嚴格一致（區分大小寫），否則 Profinet 通訊無法建立。

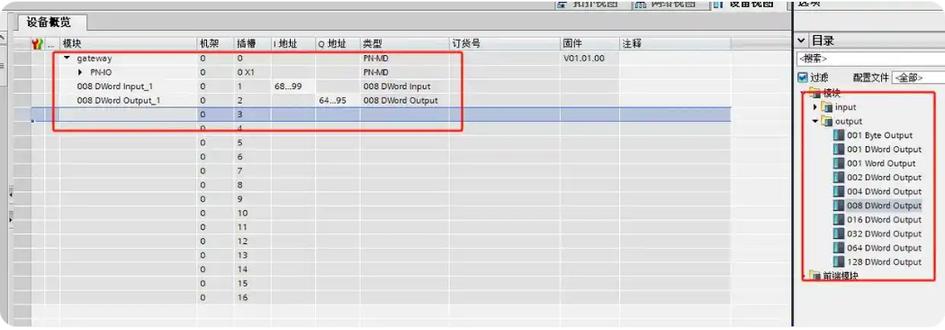

IO 映射配置：

根據控制需求，在設備視圖中添加相應的輸入/輸出模塊。

記錄分配的 I/O 地址范圍（例如：輸入 IW256-IW259，輸出 QW256-QW259）。

編譯并下載組態至 PLC。

3.3 網關參數配置 (Gateway Configuration Studio)

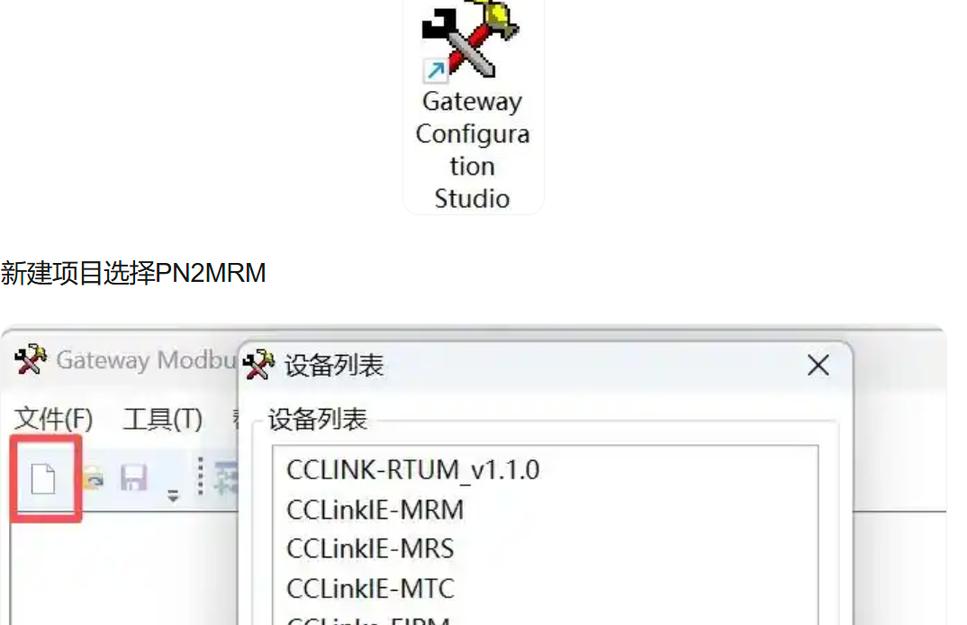

啟動 Profinet 轉 Modbus RTU 智能網關配置軟件，執行以下標準化操作：

工程創建： 新建項目，型號選擇 PN2MRM。

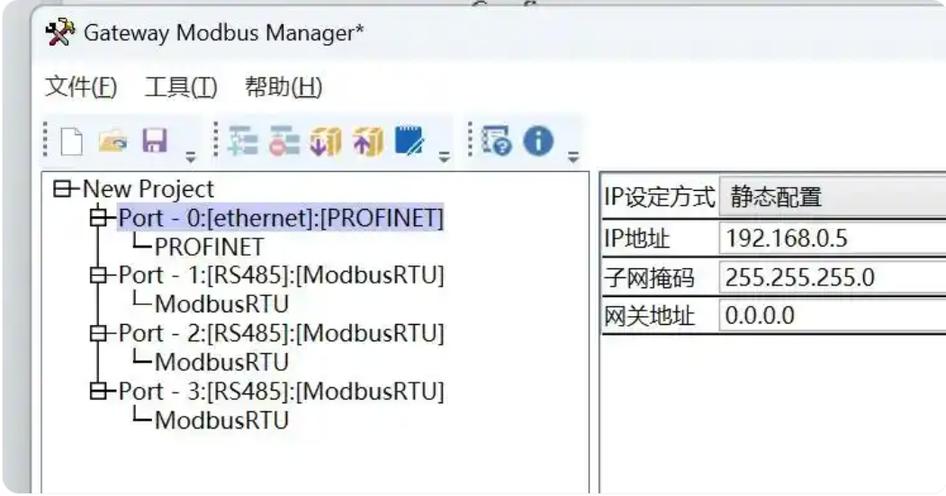

Profinet 參數設置：

輸入 IP 地址、子網掩碼、默認網關（需與 PLC 同網段）。

輸入設備名稱（必須與 TIA Portal 組態完全一致）。

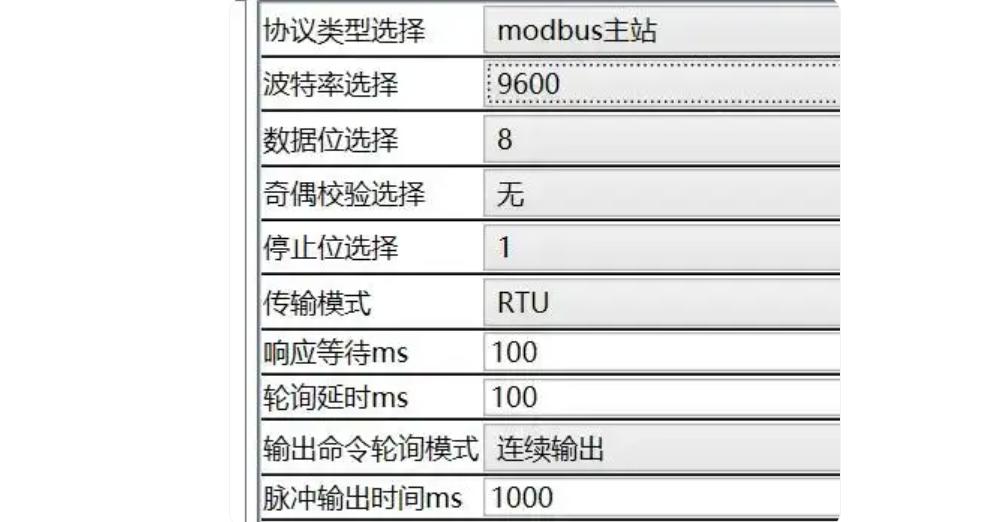

Modbus 主站參數設置：

設置波特率、數據位、停止位、校驗方式（必須與 3.1 節中驅動器設置完全一致）。

設置幀間延時（建議 10ms-50ms，視通訊穩定性調整）。

從站節點 (Node) 配置：

添加 Node，設置從站地址為 1。

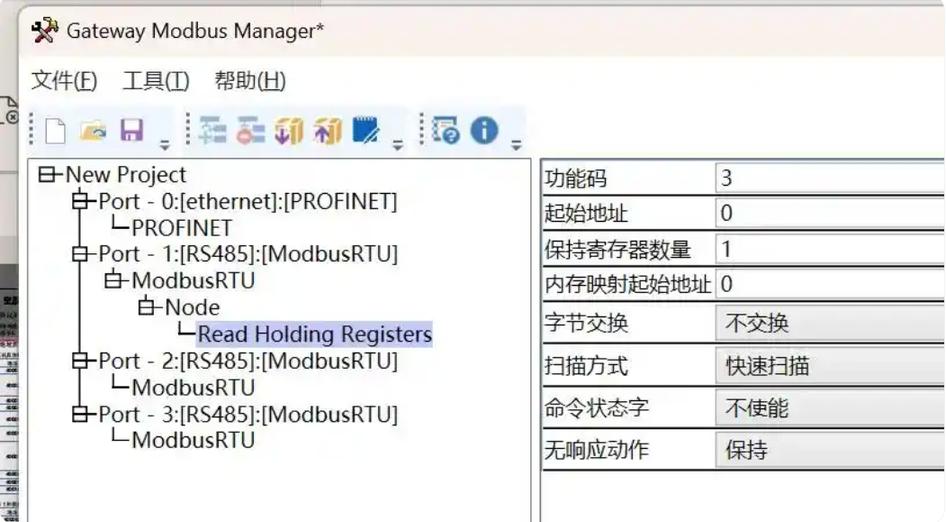

讀寫任務定義 (核心步驟)：

地址換算原則： 驅動器手冊地址通常為 16 進制 (Hex)，網關配置需填入 10 進制 (Dec)。

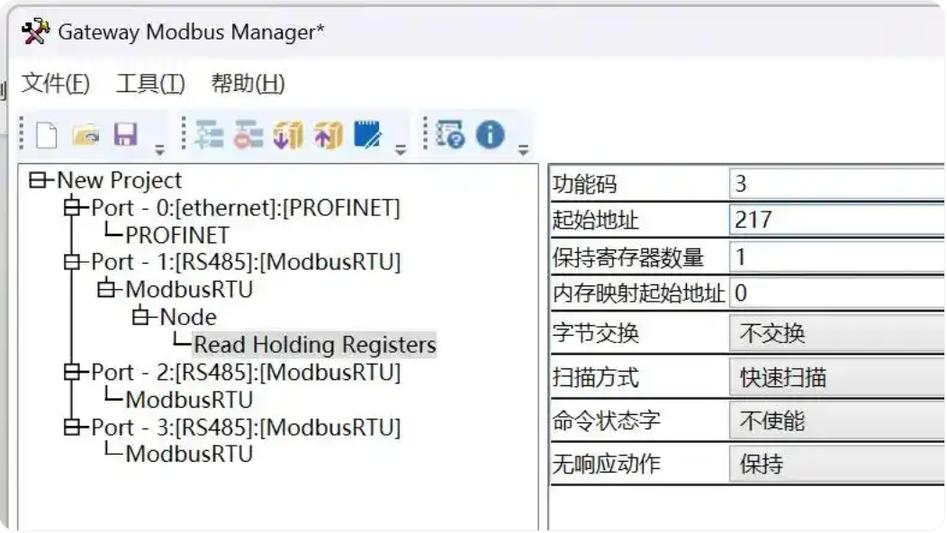

案例演示 - 讀取狀態字：

手冊地址：0x00D9

換算計算：$13 times 16 + 9 = 217 $

配置項：功能碼 03 (讀保持寄存器)，起始地址 217，讀取長度 1。

映射關系：綁定至 Profinet 輸入?yún)^(qū)對應偏移量。

案例演示 - 寫入速度指令：

手冊地址：0x0100

換算計算：$1 times 256 = 256 $

配置項：功能碼 16 (寫多寄存器，即 10H)，起始地址 256，寫入長度 1。

映射關系：綁定至 Profinet 輸出區對應偏移量。

連續性檢查： 若需一次性讀取多個寄存器，須確認驅動器內地址連續，否則需拆分多條任務。

下載配置： 將參數下載至網關，重啟設備使配置生效。

4. 系統調試與驗證

4.1 指示燈狀態確認

PWR： 常亮表示供電正常。

RUN/PN： 綠燈常亮或規律閃爍表示 Profinet 通訊建立成功。若紅燈閃爍，需重點檢查設備名稱匹配性及網線連接狀態。

COM/485： 數據收發時應有閃爍指示，表明 Modbus 報文正在傳輸。

4.2 數據通訊測試

讀取驗證： 在 PLC 變量表中監控輸入地址（如 IW256）。觀察數值是否隨驅動器狀態變化而實時更新。若數值固定不變或顯示異常值（如 0 或 65535），應首先檢查 485 接線極性（A/B 是否接反）及波特率匹配情況。

寫入驗證： 在 PLC 變量表中強制寫入輸出地址（如 QW256）。觀察驅動器面板顯示或電機動作是否響應指令（如使能吸合、轉速變化）。若寫入無效，需檢查功能碼權限（部分寄存器可能只讀）及地址換算準確性。

5. 常見問題排查與注意事項

Profinet 通訊建立失敗
若 Profinet 轉 Modbus RTU 智能網關 PN 燈紅燈閃爍，最常見原因是 Profinet 設備名稱不匹配。務必核對 PLC 組態與網關軟件中的 Device Name，確保字符、大小寫完全一致。IP 地址錯誤通常不會阻止連接建立，但會導致無法訪問，而名稱錯誤則直接導致從站離線。

有連接但無數據交換
若 Profinet 狀態正常但無法讀寫驅動器數據，主要排查 485 側問題。檢查 A/B 線序是否接反；核對波特率、校驗位是否與驅動器嚴格一致；使用萬用表測量 485 端子間電壓是否在正常范圍（靜態約 2-6V 差值）。

讀取數據亂碼或數值錯誤
此現象通常由地址換算錯誤或字節序問題引起。需重新核算 Hex 轉 Dec 地址，確認是否存在地址偏移量（如某些設備需地址 +1 或 -1）。同時確認網關配置中是否需開啟“高低字節交換”選項以匹配驅動器的數據格式。

通訊間歇性中斷
若通訊時好時壞，通常由現場干擾或時序問題導致。檢查屏蔽層是否單端可靠接地；嘗試增加 Profinet 轉 Modbus RTU 智能網關 Modbus 側的命令延時時間（Frame Delay），給驅動器更多的響應處理時間。

寫入指令無效
部分驅動器對關鍵參數的寫入有權限限制，可能需要先寫入解鎖密碼或使能位。請?jiān)敿?xì)查閱驅動器手冊，確認目標寄存器是否支持寫操作，以及是否有前置條件。

6. 結論

本次配置成功實現了西門子 PLC 通過 Profinet 轉 Modbus RTU 智能網關對 DINGS 鼎智驅動器的穩定控制。經測試，數據采集周期滿足系統實時性要求，指令下發準確無誤。該方案有效解決了多協議設備集成難題，為后續產線擴展提供了可靠的通訊基礎。
