何時可以復用模組認證結果，何時必須進行整機重測？這是認證環節最令工程師困惑的問題。本文將結合具體案例，對比分析SRRC（管射頻）、CCC（管安全）和CTA/NAL（管入網）在對待模組集成時的不同政策。特別是對于CTA認證，即便使用了認證模組，整機的電磁兼容和信息安全測試往往仍不可豁免，本文將為您梳理清晰的應對策略。

近年來，作為中低速物聯網場景性價比之選的4G-Cat.1技術應用激增。

無論你是做智能表計、共享設備、金融支付還是車載追蹤，產品要合法在國內銷售，必須跨過三道強制性認證的門檻：型號核準（SRRC）、CCC認證、進網許可（CTA/NAL）。

不少開發者存在一個普遍的誤區：我用了已經過認證的合宙通信模組，我的終端產品是不是就不用做認證了？

答案是：模組認證 ≠ 終端認證，終端仍需獨立完成整機認證。

為幫助大家高效、順利地完成認證流程，避免不必要的返工和延誤，本文將分享從資料填寫、樣機準備到送測環節的實操要點。最成熟的經驗是，將送測準備及溝通工作委托給第三方專業服務機構。

一、資料填寫部分

在進行認證前，需明確產品所遵循的技術標準，并準備好相關的填報數據。

1.1 國內4G-Cat.1認證執行標準

TD-LTE：3GPP TS 36.521-1、YD-T2576.2-2013；

LTE FDD：3GPP TS 36.521-1、YD/T 2578.2-2013；

1.2 4G-Cat.1調制方式

TD-LTE：QPSK/16QAM

LTE FDD：QPSK/16QAM

1.3 發射功率

TD-LTE: 23dBm±2.7dB

LTE FDD: 23dBm±2.7dB

1.4 占用帶寬

TD-LTE: ≤20/15/10/5MHz

FDD LTE: ≤20/15/10/5/3/1.4MHz

1.5 模組支持的頻段

全網通版本（Air780E系列、Air8000系列）

TD-LTE：B34/38/39/40/41

FDD LTE：B1/3/5/8

合宙單移動版本（Air700ECH/ECP/ECT）

TD-LTE：B34/38/39/40/41

FDD LTE：B3/8

1.6 3GPP Release版本

Air780E系列/Air8000系列/Air700ECx系列模組：

3GPP Release 14，簡稱R14。

1.7 發射頻率范圍

TD-LTE:

1885-1915MHz(B39)；

2300-2370MHz(B40)；

2575-2675MHz(B38/B41)；

2010-2025MHz(B34)。

FDD LTE:

1920-1965MHz (B1)：注意Air700ECP/ECH/ECT不支持該頻段；

1710-1780MHz(B3)；

824-835MHz(B5)：注意Air700ECP/ECH/ECT不支持該頻段；

909-915MHz(B8)。

二、樣機準備部分

首先，模組需要下載專用固件；其次，專用固件僅支持用于過認證的特殊AT指令。

2.1 認證固件AT指令手冊

4G模組認證估計AT指令操作說明，適用于Air780和Air8000系列。

2.2 下載并燒錄專用認證固件

請根據您使用的模組型號，下載對應的認證固件，并在送測前將其燒錄至樣機中。

2.3 Air8000系列（帶WiFi/藍牙功能）特殊處理

若您的終端使用了Air8000A/AB/W等集成WiFi/藍牙的模組，在進行SRRC認證時：

需使用特制的LuatOS固件，通過UART1發送指令控制WiFi/藍牙；需下載SRRC認證專用的WiFi固件、燒錄工具及測試工具，并按照《合宙Air8000A/AB/W模塊SRRC認證操作說明》進行操作。

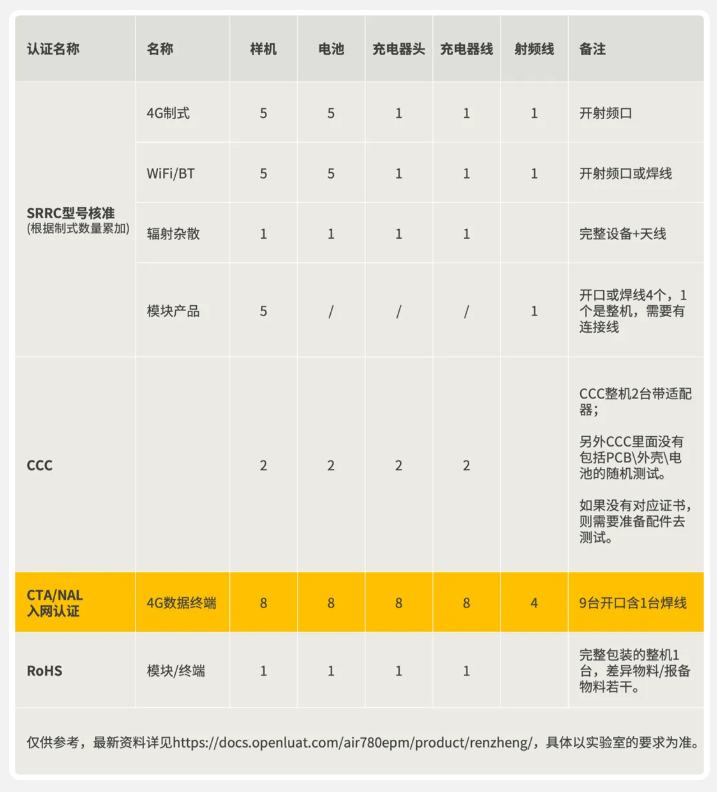

三、送測樣機數量及要求

國內三大強制認證（型號核準SRRC、CCC 認證、入網許可證CTA/NAL），對測試樣機的數量及要求均不一樣，這里只能給出大致的參考數據，具體以實驗室的要求為準。

3.1 關于CTA/NAL入網認證

樣機總數：共8臺

1）拍照機器：共1臺不做任何引線處理僅用于拍照。

2）完整機器：共4臺有外置SIM卡槽滿足測試。

3）焊射頻線機器：共3臺引出主集和分集射頻線，有外置SIM卡槽滿足測試 (測試時能出數據與AT端口，若不能則需引出串口線，并連接上串口轉USB工具，其中包含要提供2個串口轉USB工具，注：視具體樣品測試狀態而定)。

3.2 SRRC型號核準特別說明

1）4G公網需5臺機器（其中1臺為樣品整機，用于拍照留底）。

射頻線接口要求：

能通過整機輻射法與綜測儀建立通訊連接，其余4臺需要用出口為SMA接頭的射頻線將射頻信號引出，以便進行傳導測試。

若原電路板上有射頻接口，則提供轉接為 SMA 接頭的轉接線；若原電路上沒有射頻接口，通過焊接的方式將射頻信號引出，則送樣前焊接好帶 SMA 接頭的射頻線。

2）WiFi/BT局域網5臺機器（其中1臺為樣品整機用于拍照留底，4臺需要定頻）。

使用Air8000、Air8101模塊的終端需關注樣機要求：

定頻機器：

定頻連接線、轉接板、串口線等設備連接到電腦進行控制的線纜，設備自帶測試模式除外 。

提供定頻軟件和軟件測試操作手冊：

4G定頻操作說明：詳見模組4G認證定頻工具使用說明；

WiFi定頻操作說明：詳見SRRC認證專用WiFi測試工具部分說明。

機器供電方式：

提供電池或電源線等其它供電方式。

四、常見問題說明

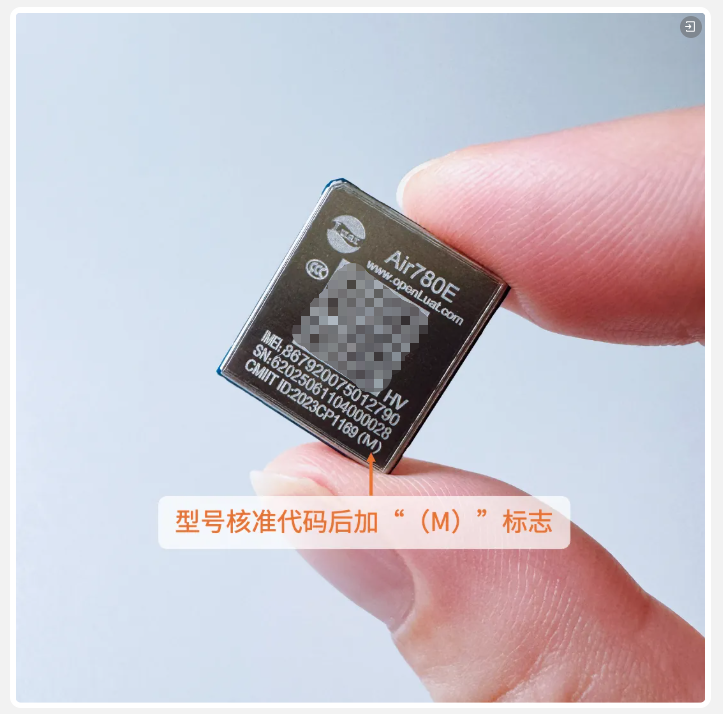

為什么4G模組的型號核準代碼后加“（M）”標志？

這里涉及到國家對模塊的定義，我們的4G模組都屬于“限制性非獨立操作使用的無線電發射模塊”，不滿足完整的非獨立操作使用的無線電發射模塊的第3點：該模塊應使用一體化天線（參考文獻：工信部無[2014]1號 ，俗稱：1號文）。

因此其型號核準代碼后必須加注“(M)”標志。

即：我們的4G模組都需要用戶終端上單獨加4G天線。

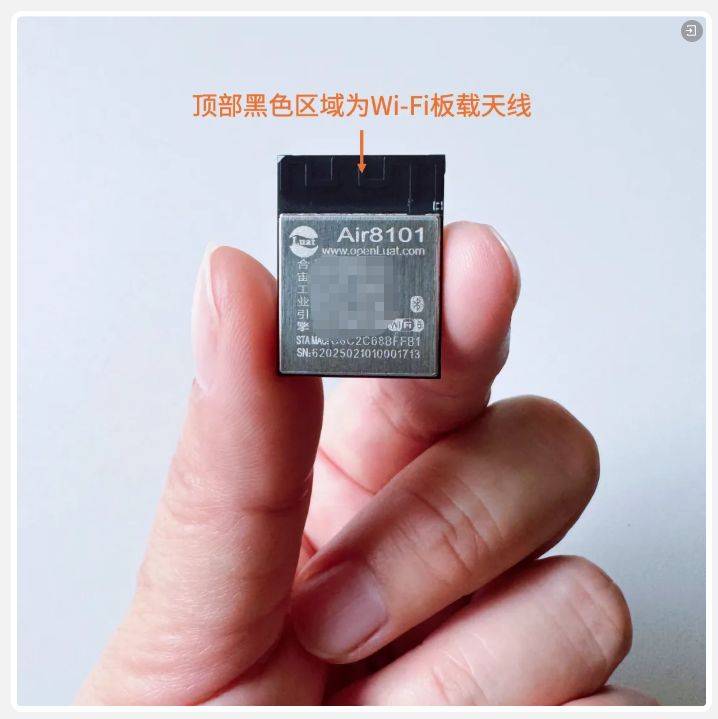

Wi-Fi SoC系列Air8101工業引擎模塊，因?yàn)榫邆浒遢d天線，它就不屬于“限制性非獨立操作使用的無線電發射模塊”，型號核準代碼就不會加“（M）”標志。

今天的內容就分享到這里了！
