電子發燒友網報道（文/莫婷婷）在全球AI算力需求呈指數級爆發、傳統摩爾定律逐漸失效的背景下，先進封裝技術成為突破算力瓶頸的關鍵鑰匙。就在近日，博通（Broadcom）宣布已開始向客戶交付業界首款基于其3.5D超大尺寸系統級封裝（XDSiP）平臺打造的2納米定制計算SoC。隨著博通新品的交付，3.5D時代也加速到來。

重新定義維度：什么是3.5D XDSiP？
先進封裝技術包括2.5D集成和3D集成等。

2.5D封裝（如CoWoS）通過硅中介層將芯片并排連接，提升了帶寬，實現了高速互連，但受限于中介層面積和布線長度，信號延遲和功耗依然是挑戰。

3D封裝（如3D同質集成和3D異質集成）能通過微凸塊或混合鍵合等方式實現多顆芯片的垂直堆疊，極大縮短互連距離，但在散熱、良率及超大尺寸集成上面臨巨大工藝難度。

圖：盛合晶微SmartPoser?-3DIC-BP技術平臺

盡管先進封裝仍面臨嚴峻的工藝挑戰，但其帶來的性能優勢均不言而喻。正如盛合晶微在招股書中所述，以三維芯片集成（2.5D/3DIC）為代表的芯粒多芯片集成封裝可以突破單芯片1倍光罩的尺寸限制，實現2倍、3倍光罩甚至更大尺寸范圍內，數百億甚至上千億個晶體管的異構集成。

正因如此，面對這些技術壁壘，以盛合晶微為代表的國內封裝領軍企業正持續加大研發投入，全力攻克關鍵難題。

而作為全球領先的半導體解決方案供應商，博通提出3.5D XDSiP（eXtreme Dimension System in Package）技術，從架構上實現突破。

根據介紹，3.5D XDSiP技術是一款創新的多維堆疊芯片平臺，結合了2.5D的大面積互聯優勢與3D-IC的垂直堆疊效率。區別于傳統的3D堆疊多采用“背對面”（Face-to-Back, F2B）或微凸塊（Micro-bump）連接，其采用的是業界首創的面對面（Face-to-Face, F2F）3D混合銅鍵合技術，并且推出了推出業內首款面對面（F2F）3.5D XPU，使消費級AI客戶能夠開發下一代定制加速器（XPU）并計算ASIC。

博通3.5D XDSiP主要有以下四大優勢：一是增強互聯密度，與F2B技術相比，疊加芯片間的信號密度提升了7倍。二是能源效率高，3.5D XDSiP采用3D HCB取代平面芯片對芯片PHY實現芯片對芯片接口的功耗10倍降低。三是延遲低，最小化3D堆棧中計算、內存和I/O組件之間的延遲。四是中介器和封裝尺寸更小。

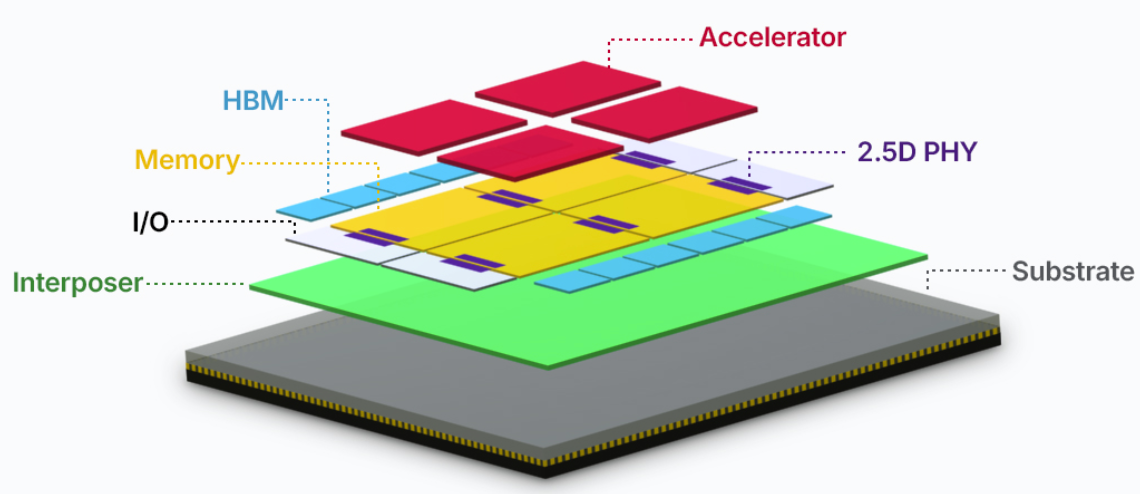

圖：博通3.5D XDSiP技術平臺

3.5D XDSiP平臺實現了超大尺寸集成，在單一封裝內集成超過6,000平方毫米的3D堆疊硅片，以及多達12個HBM（高帶寬內存）堆棧。公開資料顯示，在XPU開發中，當前采用2.5D封裝的最先進AI芯片，其集成能力上限約為2,500平方毫米的硅面積和8顆HBM。這意味著，博通的新技術將芯片集成密度與內存帶寬容量提升了逾一倍。

圖：博通3.5D XDSiP技術平臺

先進封裝技術群雄逐鹿，博通百萬顆銷量預言
人工智能的爆發式發展產生了對芯片算力的巨大需求，尤其是 ChatGPT等多模態大模型訓練所需的算力每3個月到4個月便增加一倍，遠超摩爾定律下芯片運算性能每18個月到24個月提高一倍的速度。

業內人士普遍認為，高算力芯片在前段先進工藝晶圓制造之外，亟需更加快速、更具持續性的性能提升。先進封裝技術的創新變革帶來了新的突破點。

當前，全球半導體巨頭均在布局下一代封裝技術。臺積電力推CoWoS-L與SoIC組合，預計今年年底SoIC產能將擴增至2萬片規模；英特爾深耕Foveros 封裝技術，包括 Foveros 2.5D、Foveros-R 和 Foveros Direct 3D；三星發力2.5D/3D封裝，I-Cube。博通則是在2024年底就高調發布了3.5D XDSiP平臺，歷時兩年，完成了從“技術發布”到“商業交付”的閉環。

訓練生成式AI模型所需的巨大計算能力依賴于10萬個龐大的集群，這些集群可增長到100萬個XPU。這些XPU需要對計算、內存和I/O能力的日益復雜集成，以實現必要的性能，同時最大限度地減少功耗和成本。同時，隨著新型且日益復雜的大型語言模型的問世，其訓練需要三維硅片堆疊以提升尺寸、功耗和成本。

博通公司表示，F(xiàn)2F 3.5D XPU集成了四個計算芯片、一個輸入輸出芯片和六個硬件模塊，利用臺積電的尖端工藝節點和2.5D CoWoS封裝技術。3.5D XDSiP技術允許計算、內存和網絡I/O在緊湊型中獨立擴展，實現高效、低功耗的大規模計算，提供了支持大規模人工智能所需的最先進、優化的SiP解決方案。

博通產品營銷總裁Harish Bharadwaj透露：“博通預估2027年前將至少賣出100萬顆基于3D堆疊技術的芯片?！?br />
在2024年，博通表示，已有五款采用該技術的產品正在開發中。此次交付的首款產品——富士通FUJITSU-MONAKA處理器面向數據中心和超級計算等領域。

小結：

當下，半導體行業供應鏈多元化，在英偉達GPU供不應求的背景下，云巨頭們急需高性能芯片企業的核心競爭力不僅僅來自縮小晶體管尺寸來提升性能，“系統級協同優化”也將成為核心競爭力之一?？梢云诖?，先進封裝技術將帶來AI算力架構的一次維度躍遷，并持續支撐未來萬億參數大模型落地。
