還在為復雜的SPI通信協議和繁瑣的寄存器配置而頭疼嗎？AirRC522_1000方案旨在徹底簡化嵌入式RFID開發流程。該方案提供全開源的底層驅動與高層應用接口，開發者無需深究MFRC522芯片的通信時序細節，僅需調用簡單的API即可完成卡片的尋卡、防沖突、選卡及密鑰認證等全流程操作，真正實現RFID功能的“一鍵集成”，將開發周期縮短至小時級別。

門禁系統自動識別員工卡，公交地鐵刷卡秒過閘機，倉儲物流中的包裹快速分揀——這些便利的RFID技術應用背后，都需要穩定可靠的讀卡模塊支持。

對于嵌入式開發者而言，集成RFID功能往往意味著復雜的射頻電路設計和繁瑣的協議調試。

AirRC522_1000模塊化方案，配合低功耗系列模組與LuatOS系統，讓RFID功能集成變得前所未有地簡單。

一、AirRC522_1000簡介

AirRC522_1000是基于恩智浦經典RC522芯片開發的模塊化RFID讀寫方案，工作在13.56MHz頻段，支持ISO 14443A協議，可直接讀取MIFARE Classic等常見IC卡。

1.1 典型應用場景

門禁系統、考勤機（讀取員工卡UID驗證身份）；

公交卡、校園卡、消費機（讀寫卡內金額 / 數據塊）；

嵌入式設備外接RFID功能；

小型倉儲、物流的電子標簽識別。

1.2 與普通RFID模塊的區別

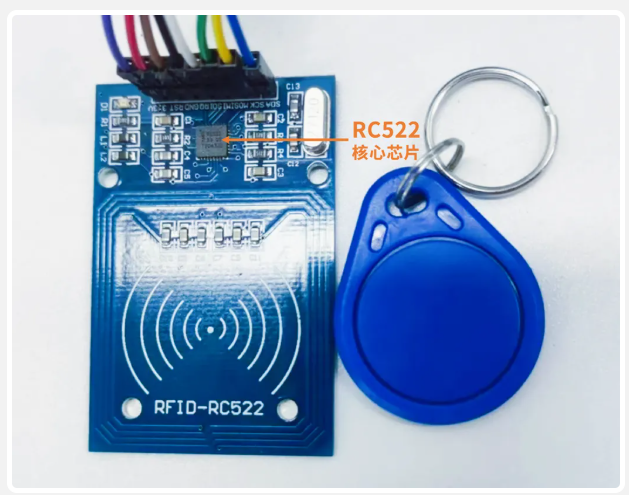

AirRC522_1000配件板是模塊化產品，即把RC522核心芯片 + 外圍電路（天線、電容電阻）封裝好的成品，無需自己焊接射頻電路，直接接線即可使用。

1）主要特性

容量為8K位EEPROM。

分為16個扇區，每個扇區為4塊，每塊16個字節，以塊為存取單位。

每個扇區有獨立的一組密碼及訪問控制。

每張卡有唯一序列號，為32位。

具有防沖突機制，支持多卡操作。

無電源，自帶天線，內含加密控制邏輯和通訊邏輯電路。

數據保存期為10年，可改寫10萬次，讀無限次。

2）儲存結構

M1卡分為16個扇區，每個扇區由4塊（塊0、塊1、塊2、塊3）組成；我們也將16個扇區的64個塊按絕對地址編號為 0~63。

其中第0扇區的塊0（即絕對地址0塊），它用于存放廠商代碼，已經固化，不可更改；

其他每個扇區的塊0、塊1、塊2為數據塊，可用于存貯數據。

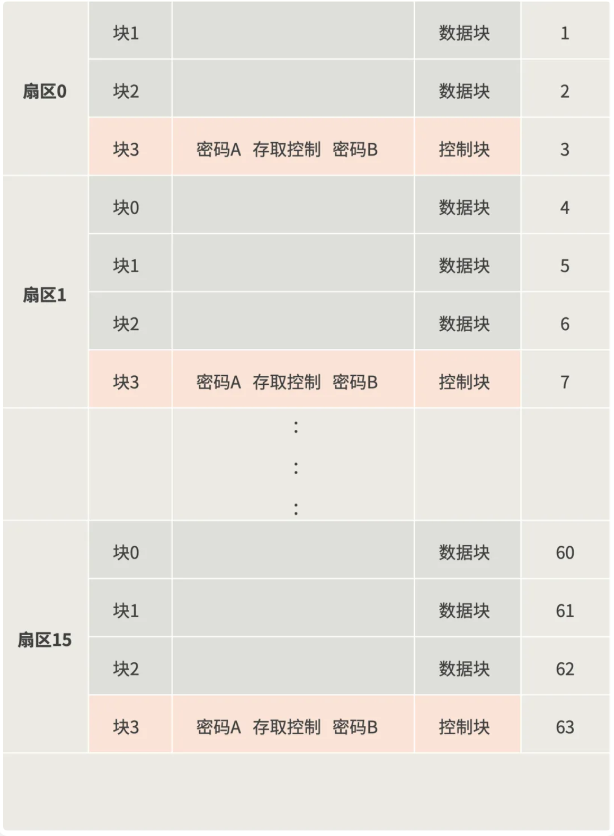

存儲結構如下圖所示：

3）數據塊可作兩種應用：

用作一般的數據保存，可以進行讀、寫操作。

用作數據值，可以進行初始化值、加值、減值、讀值操作。

4）每個扇區的塊3為控制塊：包括了密碼A、存取控制、密碼B。

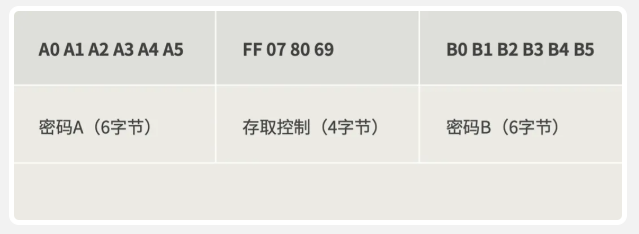

具體結構如下：

每個扇區的密碼和存取控制都是獨立的：

可以根據實際需要，設定各自的密碼及存取控制。存取控制為4個字節，共32 位，扇區中的每個塊（包括數據塊和控制塊）的存取條件是由密碼和存取控制共同決定的。

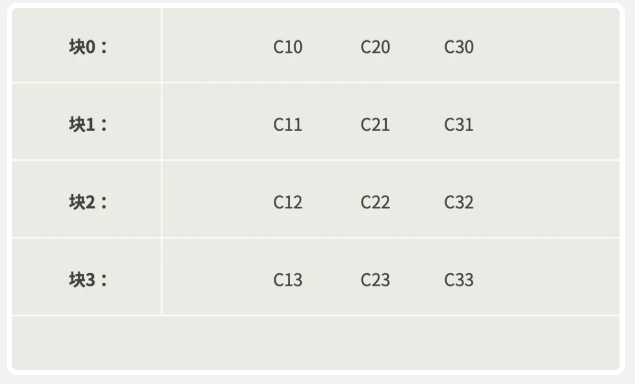

在存取控制中每個塊都有相應的三個控制位，定義如下：

二、最新應用示例demo

目前，AirRC522_1000已支持LuatOS系列主流產品，可根據項目實際需求搭配使用。

Air700ECH；

Air780EPM、Air780EHMAir780EHV、Air780EGH

Air780EHN、Air780EHU…

Air8101及Air8000全系。

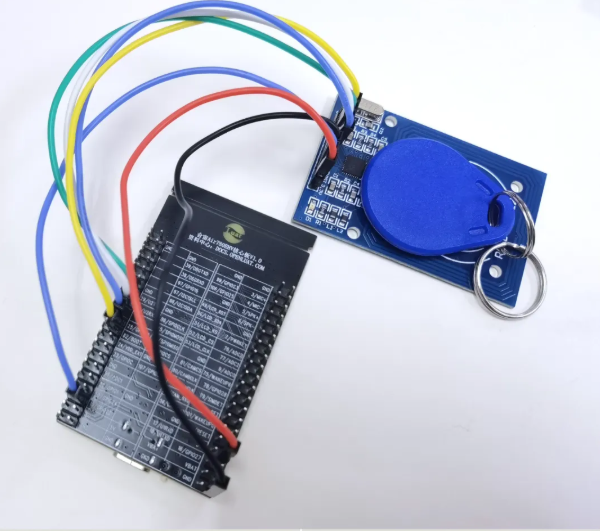

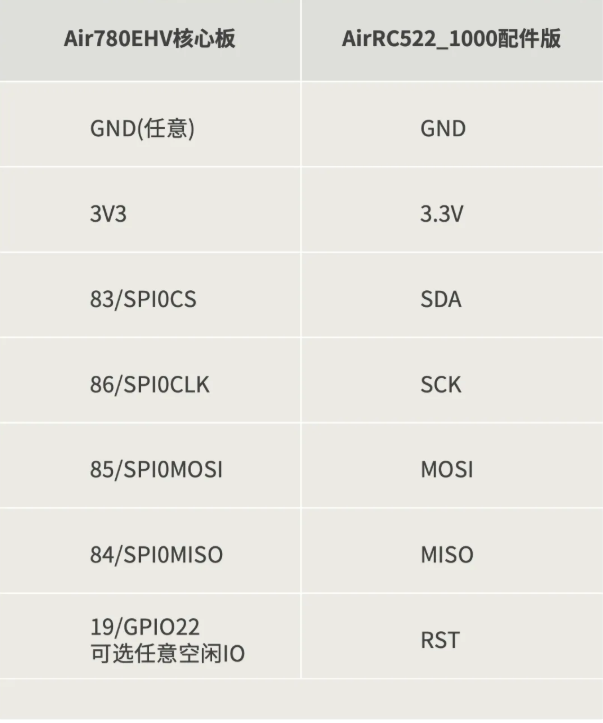

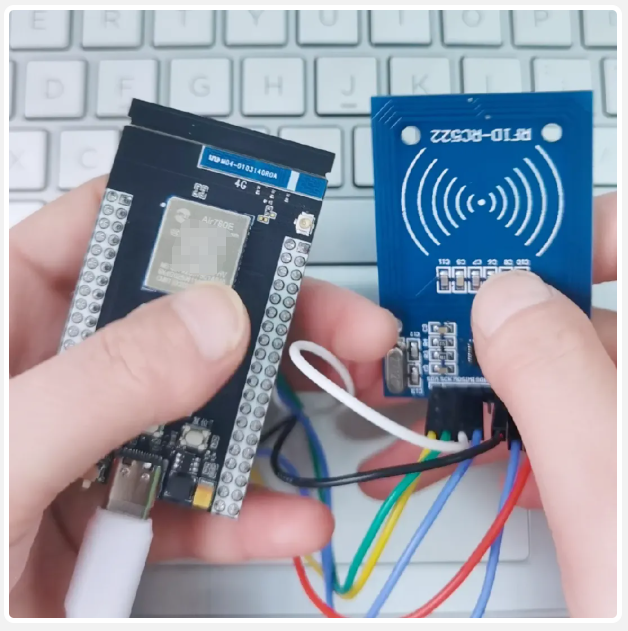

以Air780EHV核心板為例：

示例基于Air780EHV核心板與LuatOS開發環境，通過SPI接口驅動AirRC522_1000模塊，實現對13.56MHz IC卡（如MIFARE卡）的數據讀取與寫入功能。

核心邏輯：

初始化并啟用SPI，如果初始化失敗，退出程序；

初始化RC522模塊，如果初始化失敗，退出程序；

循環檢測卡片；

向卡片指定塊號寫入數據，并讀取數據驗證一致性；

讀取卡片所有數據。

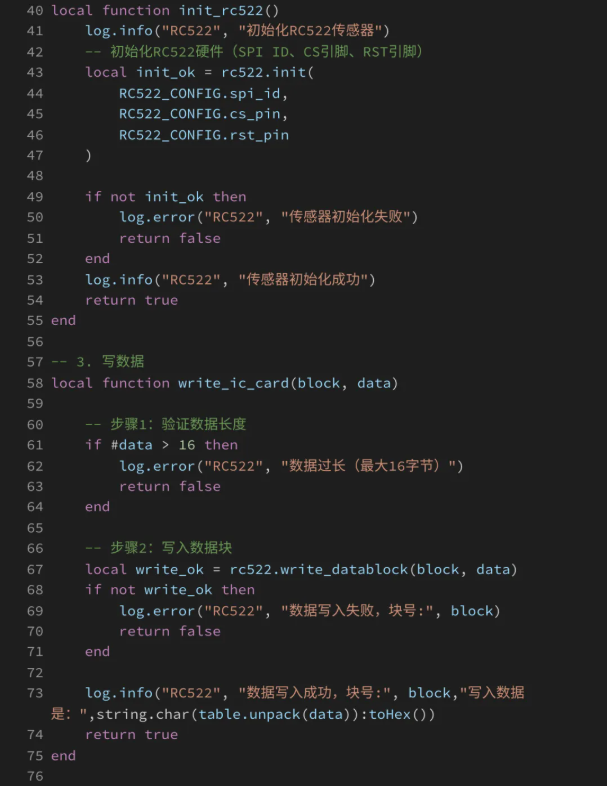

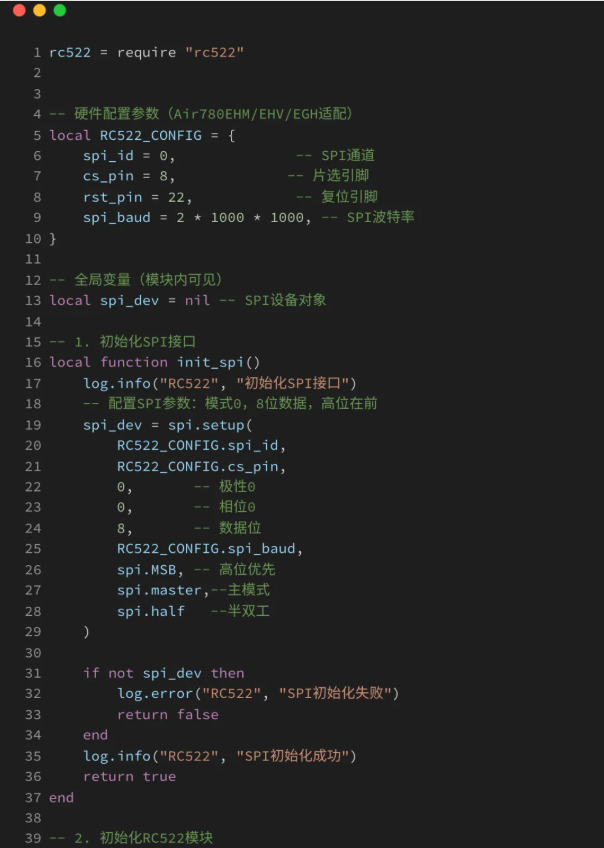

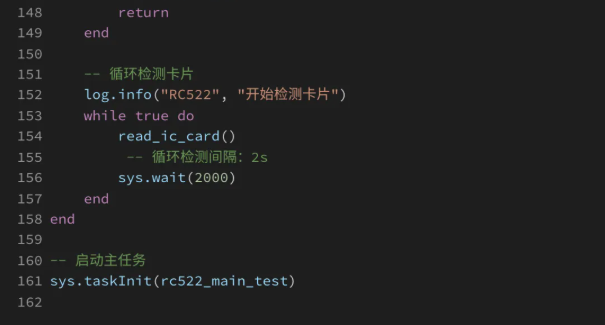

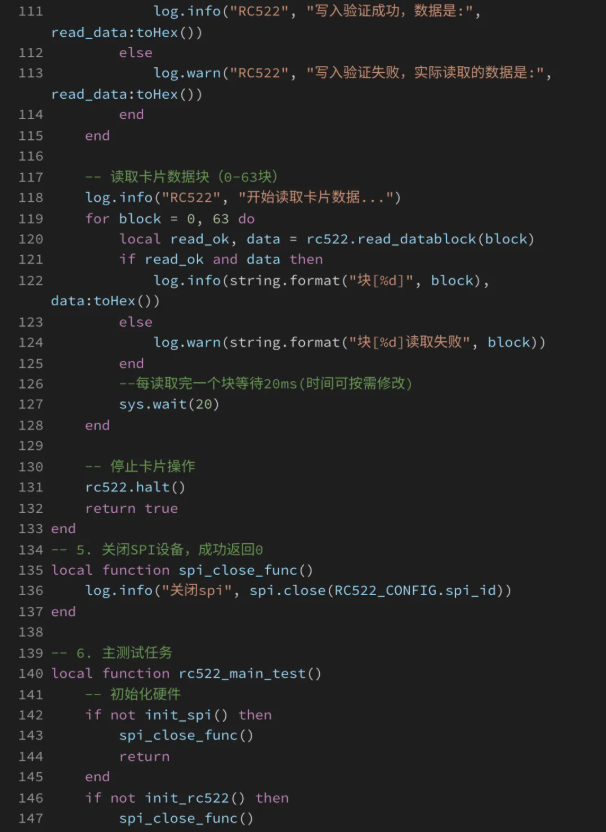

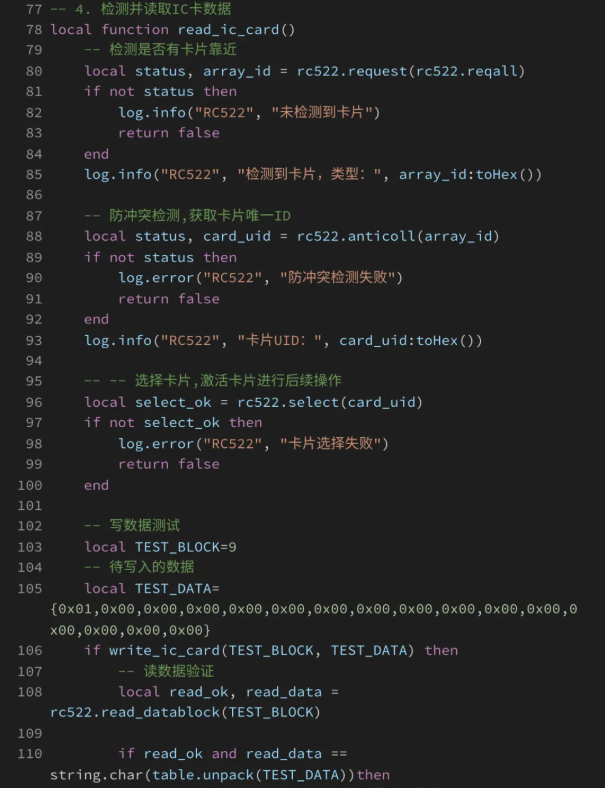

核心代碼：

如下圖示，完整demo詳見源碼倉庫最新文件。

今天的內容就分享到這里了~
