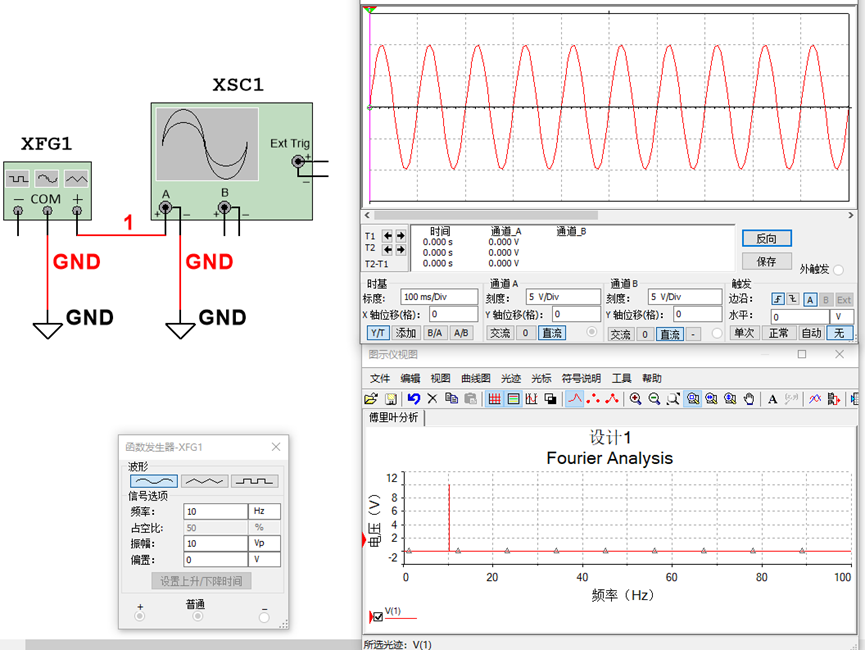

圖3-1是10v@10Hz的單頻正弦信號10*sin(2*π*10*t)的時域波形和頻域波形，示波器顯示的是時域波形，是一個標準的正弦信號。而從頻域上看，是一根譜線在10Hz位置的幅值是10V的信號，時域和頻域描述的信息是一樣的。

圖3-1 單頻正弦信號與FFT

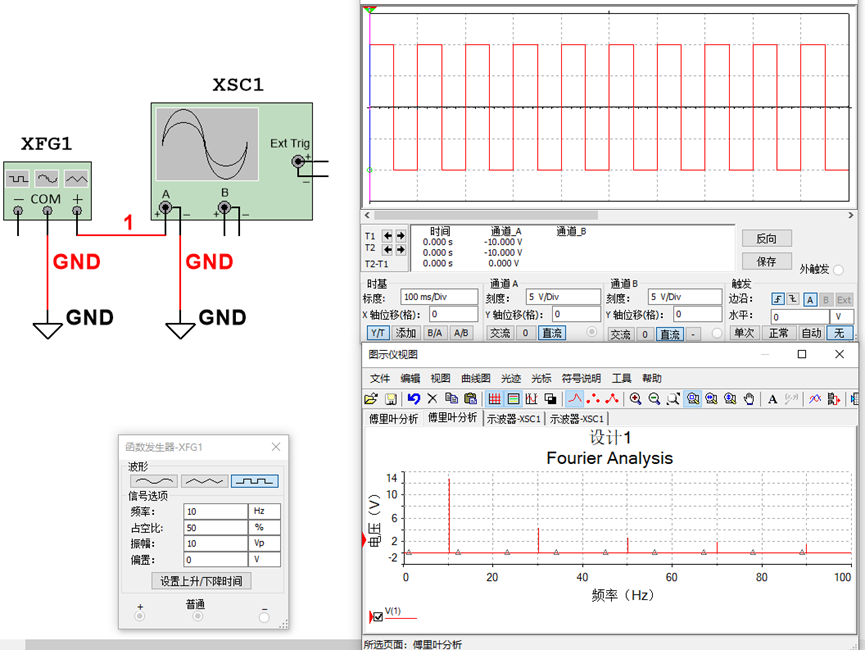

圖3-2是10V@10Hz的方波信號時域波形和頻域波形，示波器顯示的是時域波形，是一個標準的方波信號。而從頻域上看，除了在10Hz處有一根譜線之外（稱為基頻，或基波），在30Hz、50Hz、70Hz等等的奇數次頻點，也有譜線。結合《運放秘籍》第三部的視頻講解，可以看出來，方波是由無數次奇數正弦諧波組成的。

圖3-2 方波信號與FFT1

圖3-3中看起來更形象，第一行是一個頻率等于方波基頻的正弦信號，第二行中基波與三次諧波的疊加，已經可以看出類似于方波的波形了。第四行中，基波、三次、五次和七次諧波的疊加，更接近方波了。這也說明了，方波含有非常高頻率的諧波,因此非常臟，而正弦信號，只有一根譜線，就很干凈。

圖3-3 方波與FFT2
