在工業電子設計中，實現電源的隔離與穩定輸出是保證系統可靠運行的關鍵環節之一。
沃虎電子基于推挽拓?fù)浣Y(jié)構，提供了一套完整的隔離式電壓開關調節解決方案，通過精選的元器件組合，滿足工業伺服、通信接口等應用場景對隔離電源的需求。

方案構成與技術原理

本方案（推挽式變壓器解決方案）采用推挽拓?fù)浣Y(jié)構，通過以下幾個核心功能模塊的協同工作，實現輸入到輸出的電壓轉換與電氣隔離：

輸入濾波

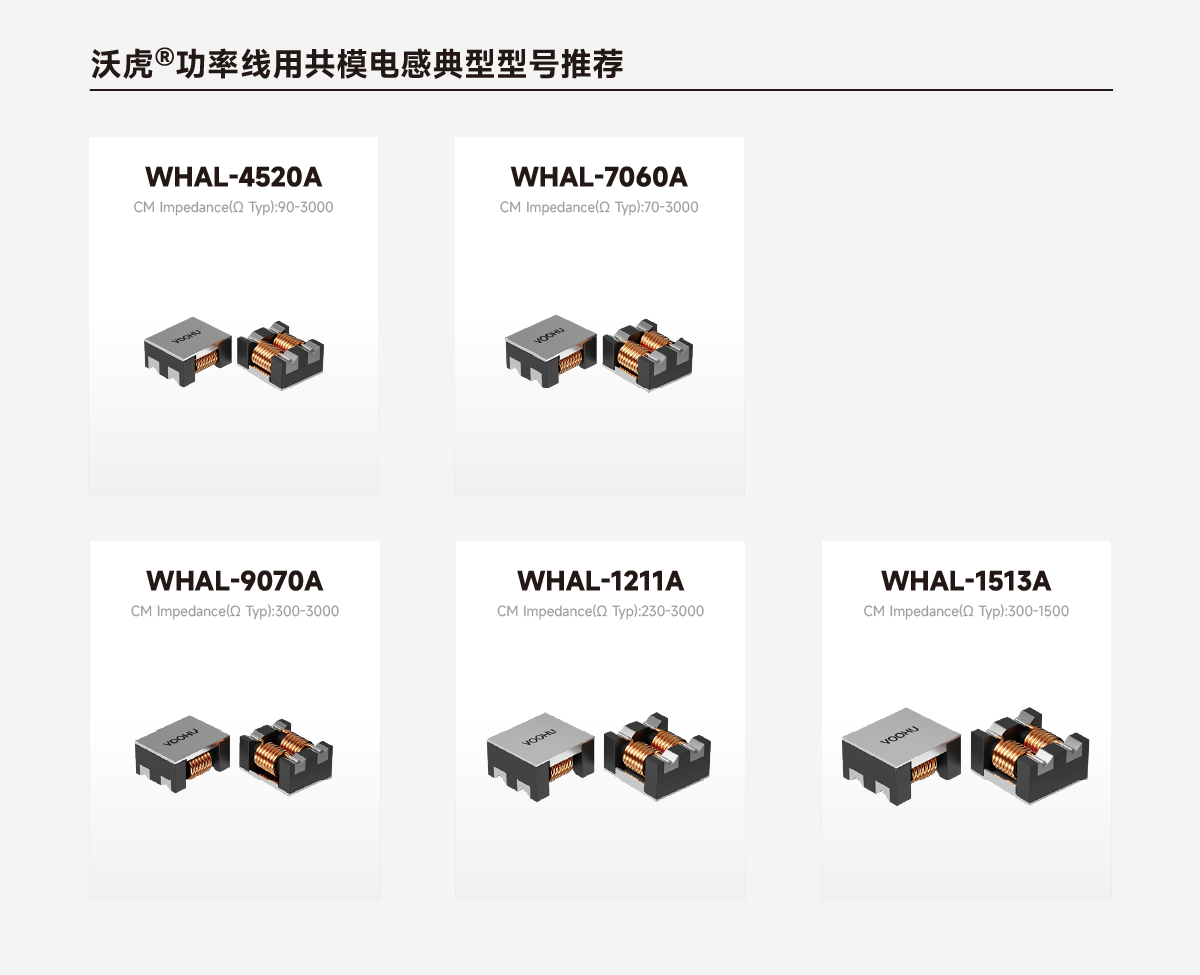

方案在功率輸入端配置共模電感（CMC）作為輸入濾波器，用于抑制來自電網或前級電源的共模干擾信號。目前可提供的功率共模電感包括7060、9070及1211系列，不同尺寸與電感量對應不同的額定電流與濾波特性，設計人員可根據實際功率等級進行選型。輸入濾波的目的是保證進入開關器件的電流質量，為后續電路提供相對純凈的輸入能源。

開關振蕩

經濾波后的直流電需轉換為高頻交流方波，這一過程由電子開關完成。方案中可采用三極管或MOS管作為開關器件，它們接收來自控制器的PWM（脈沖寬度調制）信號，按照設定的頻率交替導通與關斷。通過這種高頻切換動作，將直流電逆變?yōu)楦哳l脈沖電流，饋送至推挽變壓器的初級繞組。

變壓與隔離

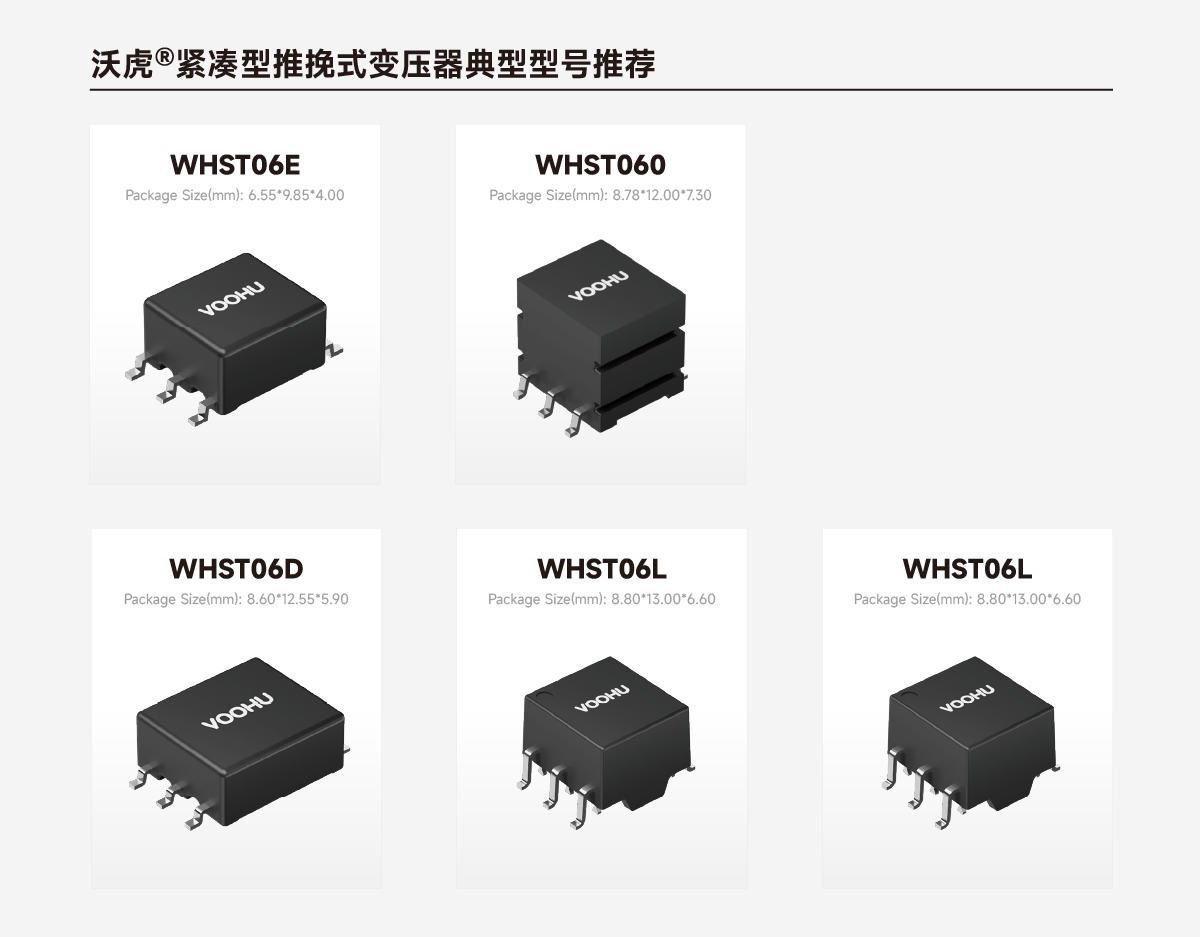

推挽式變壓器是實現電壓轉換與電氣隔離的核心元件。目前可提供的變壓器系列包括060、06K、06E、06Q、088等，各系列在封裝尺寸、引腳定義及電氣參數上有所區別，以適應不同PCB布局需求。

變壓器的工作原理基于電磁感應：當初級繞組通入高頻脈沖電流時，磁芯中產生交變磁場，次級繞組感應出相應電壓。輸出電壓由初、次級繞組的匝數比決定，設計時可通過選擇合適的匝數比將輸入電壓轉換為所需的輸出電壓值。同時，變壓器初、次級繞組之間無直接電氣連接，實現了輸入側與輸出側的電氣隔離，這對于防止高壓側故障串入低壓控制回路具有重要意義。

整流與濾波

變壓器次級輸出的高頻交流方波需轉換為穩定的直流電供給負載。

整流： 采用二極管構成整流電路，將交流方波轉換為單向脈動的直流波形。

濾波： 整流后的波形含有高頻紋波成分，需通過濾波電容和濾波電感組成的LC濾波網絡進行平滑處理。電容的充放電特性與電感對電流變化的阻礙作用相結合，能夠有效防止電流和電壓的突變，最終輸出紋波較低的穩定直流電壓。

典型應用場景

該方案在工業控制領域具有廣泛的應用基礎，主要體現在以下兩個方面：

應用1：為數字隔離接口供電

在工業現場，RS485、CAN等總線通信常面臨地電位差干擾的問題。若通信接口的電源端未做隔離處理，隔離器件可能因過高的共模電壓而失效。本方案可作為數字隔離IC的隔離電源，為通信接口側提供與系統主電源電氣絕緣的工作電壓。當電源端實現隔離后，通信總線才能真正具備抗共模干擾的能力，避免隔離器件因工地現場電位波動而失去隔離作用，保障數據傳輸?shù)目煽啃浴?/p>

應用2：工業電源供電

除通信接口供電外，本方案也適用于更廣泛的工業供電場景。在工業驅動系統中，常需多路隔離輔助電源用于控制電路、驅動電路等的供電。
基于推挽拓?fù)涞碾娫捶桨改軌驅崿F(xiàn)大功率電源輸出，同時保持輸出電壓的穩定性。通過合理選型功率電感、變壓器及開關器件，該方案可在寬輸入電壓范圍和不同負載條件下，為工業設備提供穩定可靠的供電支持。

沃虎電子是國內通信電子元器件領域的專業供應商，產品廣泛應用于數據通信、工業控制、光伏儲能及消費電子等多個領域。依托自身平臺，沃虎電子可提供從選型到小批量采購的一站式服務。您只需提出應用需求與預算，沃虎電子即可提供相應的解決方案與技術支持，助力產品研發。
