晶華微BMS芯片

在能源變革與智能終端普及的雙重驅動下，鋰電池管理（BMS）芯片行業正迎來高速增長新周期。全球儲能市場規?；?、消費電子迭代以及多元輕型電動出行工具的爆發，共同構成了強勁而多元的增長引擎。根據相關行業研究報告，全球BMS芯片整體市場規模在2024年已達到約10.58億美元，并預計將以20.4%的年復合增長率持續擴張，到2031年將增長至38.15億美元*1。而在更具體的工業與消費級應用賽道，增長同樣顯著。例如，工業級BMS AFE芯片市場預計將從2026年的5.82億美元增長至2032年的12.2億美元，年復合增長率約為12.89%*2。

在這一廣闊市場中，杭州晶華微電子股份有限公司（股票代碼：688130）憑借在數?；旌?a target="_blank">信號芯片領域的深厚積累與自有高壓BCD工藝，聚焦多節鋰電池管理芯片的研發與創新，已成功推出覆蓋BMS AFE、硬件保護、電量計系列產品，并通過持續的功能優化實現關鍵技術突破。公司以高性價比產品精準匹配儲能、電摩、兩輪車、滑板車、特種車輛、智能清潔、電動工具等多元終端需求，獲得了市場與客戶的廣泛認可，持續為產業發展注入創新動力。

典型產品介紹

BMS AFE 芯片

7~17串鋰電池組BMS SAFE芯片SDM91217

SDM91217是一顆支持 7~17 串鋰、鈉離子電池的高集成度、高性能、高精度監控和保護芯片。集成兩路獨立的高精度Σ -Δ ADC， 對電壓，電流和溫度進行精準測量。同時集成硬件電壓，電流保護， PF 保護等功能，提升電池包的安全可靠性，以及提升 HOST 對SOC/SOH 的計算精度?？蓱?yīng)用于電動兩輪車、 通信儲能、 家用儲能、 便攜儲能、園林工具、割草機、無人機等。

高精度AFE，支持 7~17 串鋰/鈉電池監控和保護

集成兩路獨立的Σ-Δ ADC(16位用于電壓，20位用于電流)

4 路溫度測量通道

BUS-BAR 功能

支持亂序上電

支持斷線保護檢測，以及 NTC 斷線保護檢測

集成均衡開關和均衡超時、 過熱保護

超高 ESD 防護能力，HBM ±4kV

支持最高400kHz的I2C通信

Power Mode，超低功耗

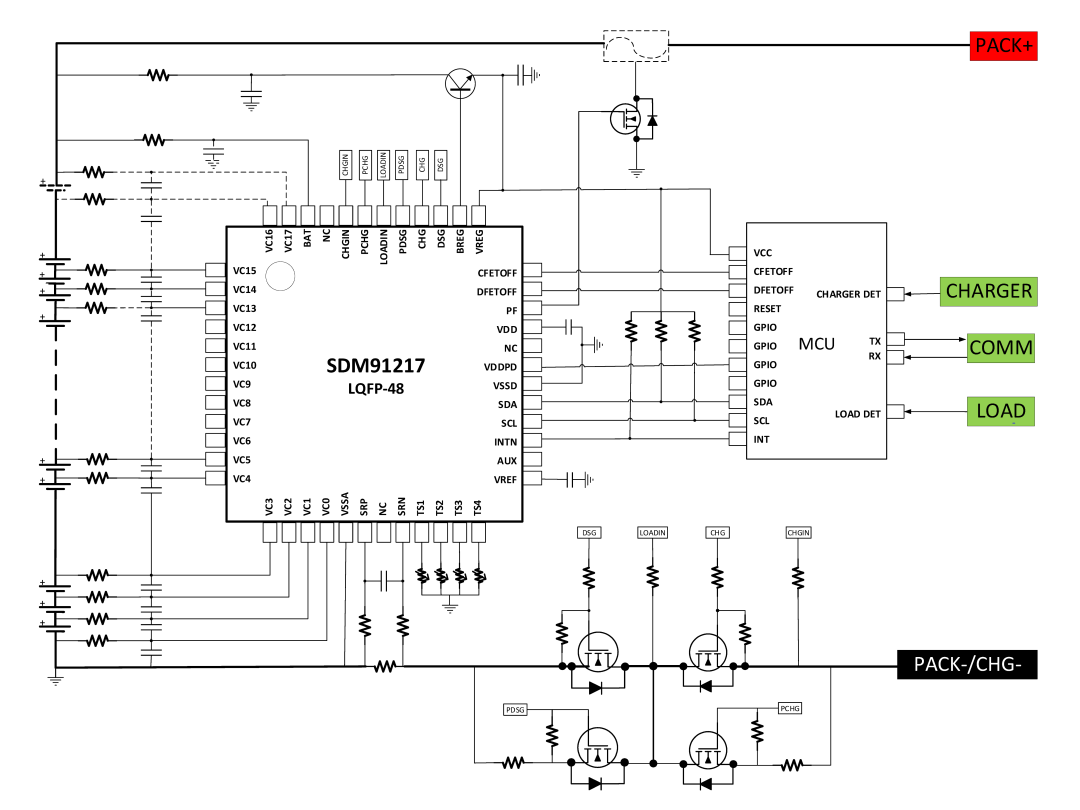

SDM91217 應用框圖

5~8串集成過壓與溫度保護AFE芯片SDM9028

SDM9028是一顆集成 OV/UV/OT/UT 保護功能，同時集成均衡功能的 5~8 串鋰離子AFE 芯片。提供 1~8 串電池電壓的電平轉換電路，可將單節電池電壓以相同的增益，轉換為以地為基準的模擬電壓信號，并以 0.5 倍分壓輸出。本產品的技術規格更加適用于 5~8 串的吸塵器，洗地機應用，所集成的二級硬件保護，有助于滿足安規認證要求。也可應用于電動工具、園林工具、兩輪車、高功率移動電源等。

模擬電壓輸出 VOUT

NTC電壓模擬輸出

內置高精度保護電路

集成均衡電路，需要MCU發送指令控制每一節電芯均衡

集成I2C通訊100kHz

吸塵器專用的2路DFET放電驅動

集成3.3V或5V LDO，VCC電壓大于8.5V驅動能力可達30mA

節間耐壓-30V to 50V

低運行功耗

超高ESD防護能力，HBM ±4kV

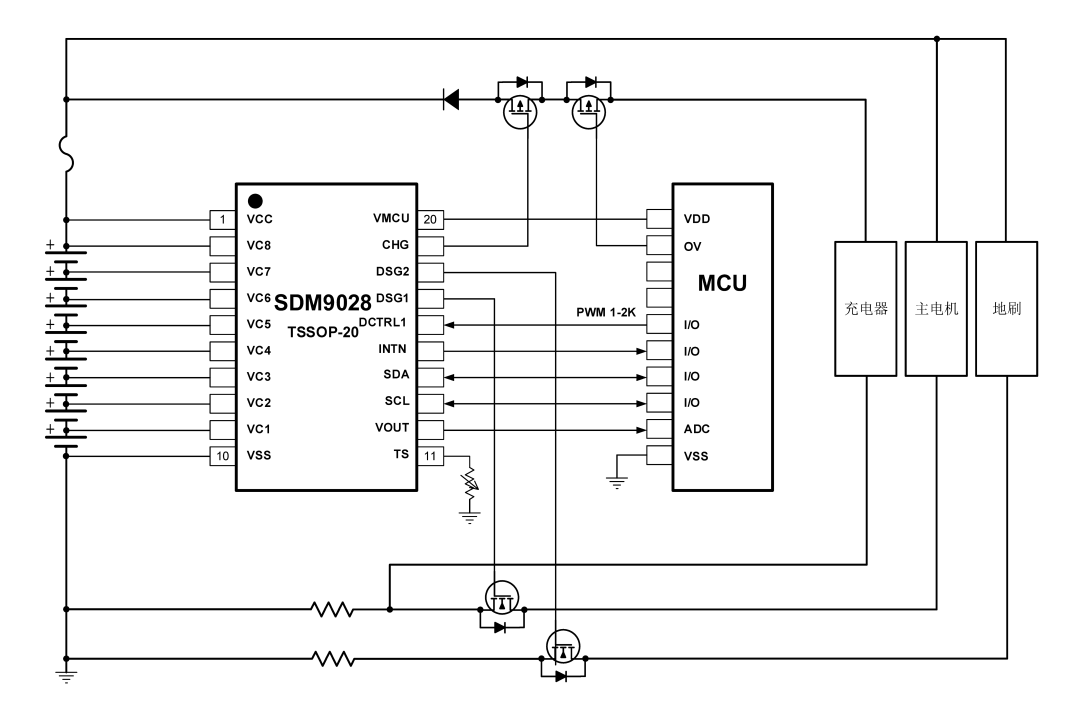

SDM9028 應用框圖

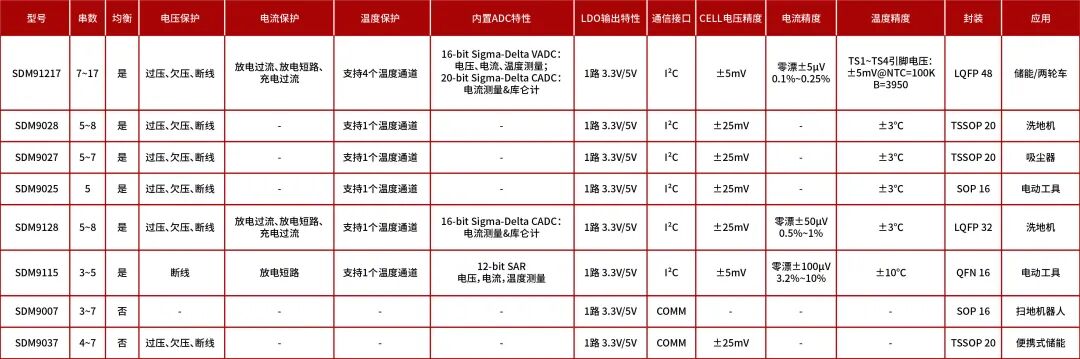

AFE 選型表

典型產品介紹

庫侖計芯片

集成2路電流保護的庫侖計芯片SDM5110

SDM5110是一顆集成過流、短路保護的庫侖計芯片。主要配合電池模擬電壓輸出類型的 AFE 工作，向 MCU 提供實時的電流積分，便于 BMS 系統實現更精準的電量計算，同時集成的過流和短路保護，可增強系統的安全可靠性，節省外圍設計電路和降低系統成本。 可應用于吸塵器、洗地機、電動工具、園林工具等產品。

集成2路電流采樣（均支持庫侖計）

集成高精度過流數字比較器，支持主電機回路和地刷回路

集成短路保護，支持主電機和地刷回路獨立設定短路保護

集成一路短路保護輸出信號DO

集成I2C通訊，可配置和讀取寄存器，支持ADC診斷功能

集成INTN中斷信號

超低功耗

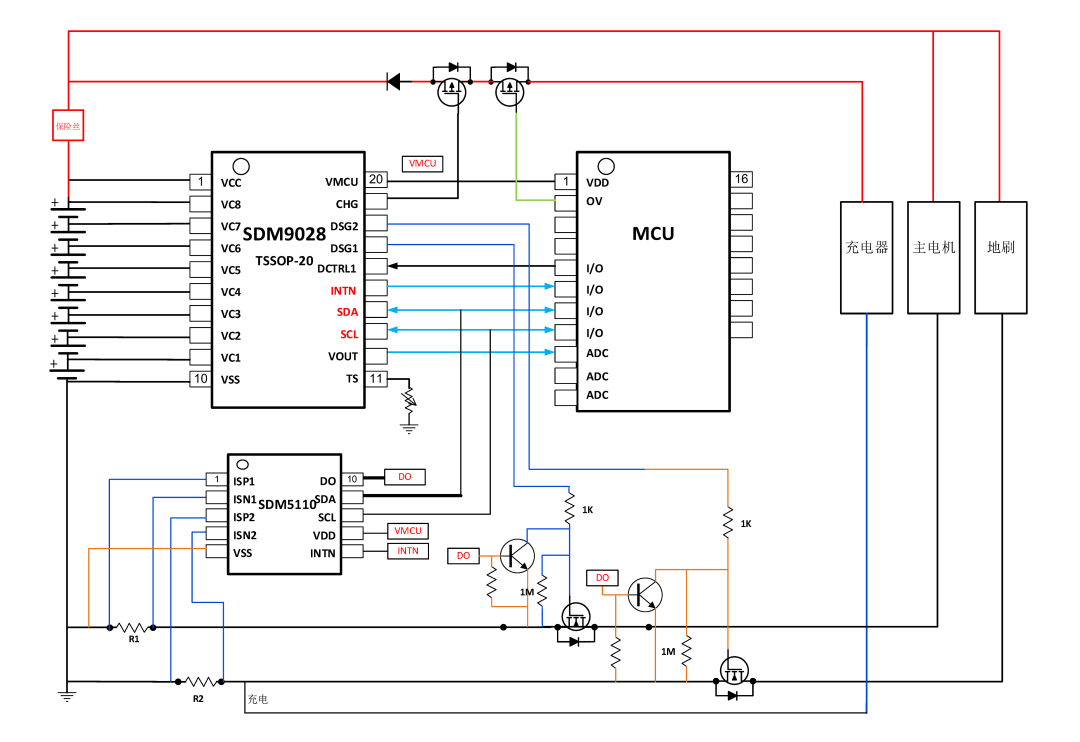

SDM5110 應用框圖

電量計芯片選型表

典型產品介紹

硬件保護芯片

3~5串全功能硬件保護芯片SDM6115

SDM6115是一顆支持 3~5 串鋰電池應用， 集成 OV/UV/LV/OW/OC/SC/OT/UT/等的高精度硬件全保護芯片。 集成高精度的硬件電壓保護、 電流保護和溫度保護功能， 可獨立完成過壓 OV， 欠壓 UV， 放電一級過流DOC1, 放電二級過流 DOC2， 短路保護 SC,以及充電過溫 COT， 充電低溫 CUT， 放電過溫DOT， 放電低溫 DUT 等保護和解保護動作。通過 SEL PIN 的電平， 用戶可靈活配置 3/4/5串的應用， 極大的提升了用戶的備貨便利性。 可應用于電動工具、UPS后備電源、移動電源、掃地機器人等產品。

高精度電壓檢測功能

3段放電過電流保護功能

4個溫度保護點，精度±3℃

充電過流保護電功能

過流延時可調

支持斷線檢測和保護

支持亂序上電

節間耐壓 -20 ~ +30V

低壓禁充電壓1.2V

低電流消耗

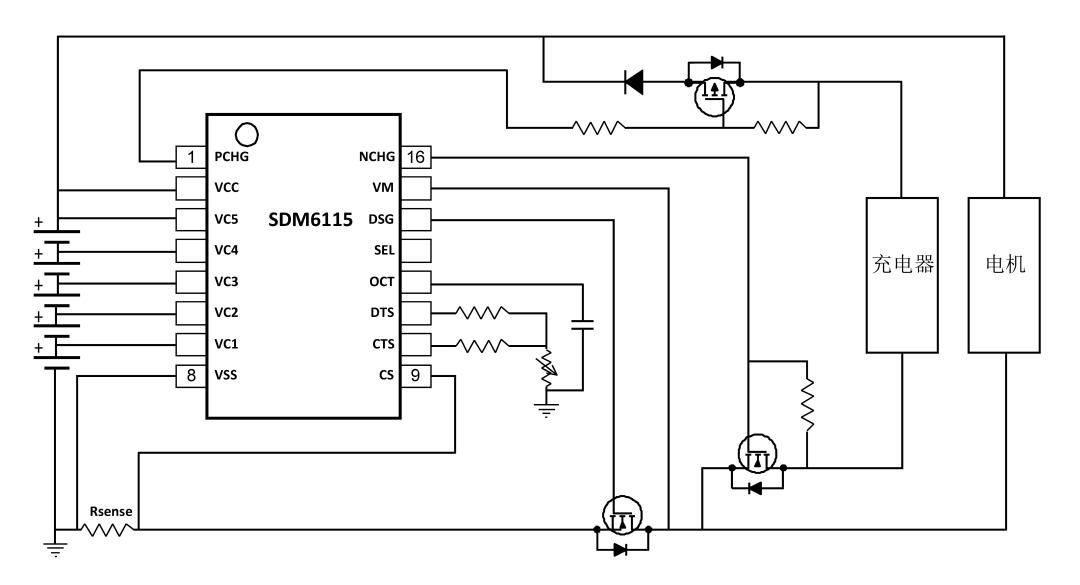

SDM6115 應用框圖

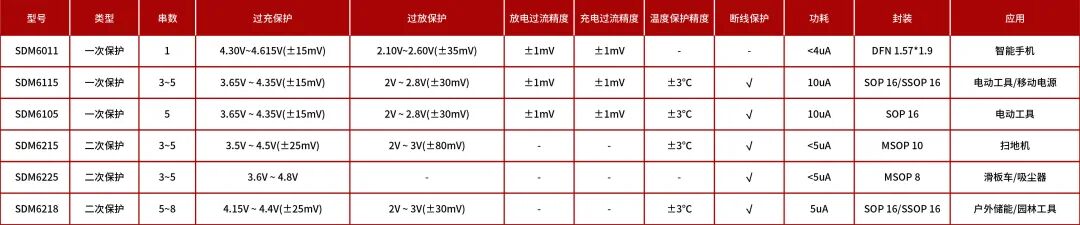

硬件保護芯片選型表

典型成功案例

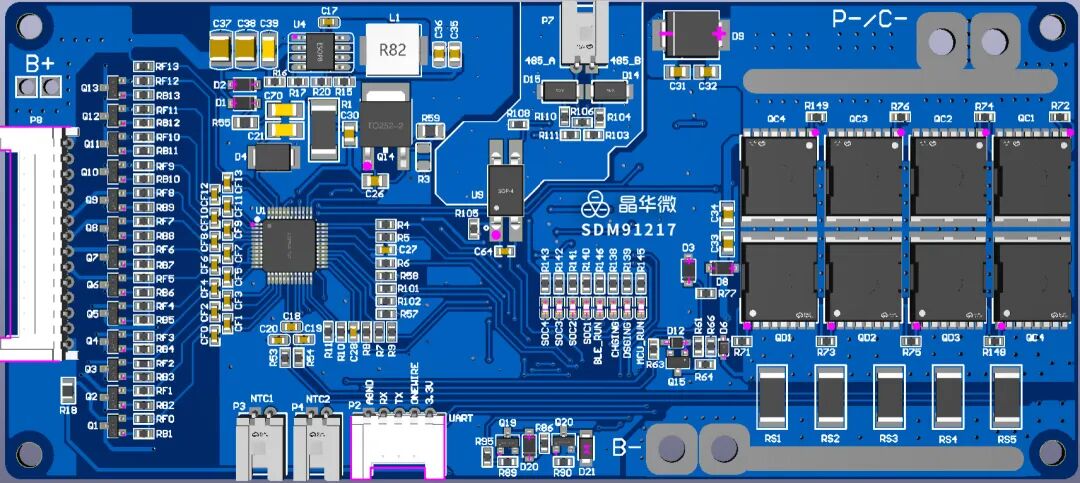

晶華微 BMS AFE

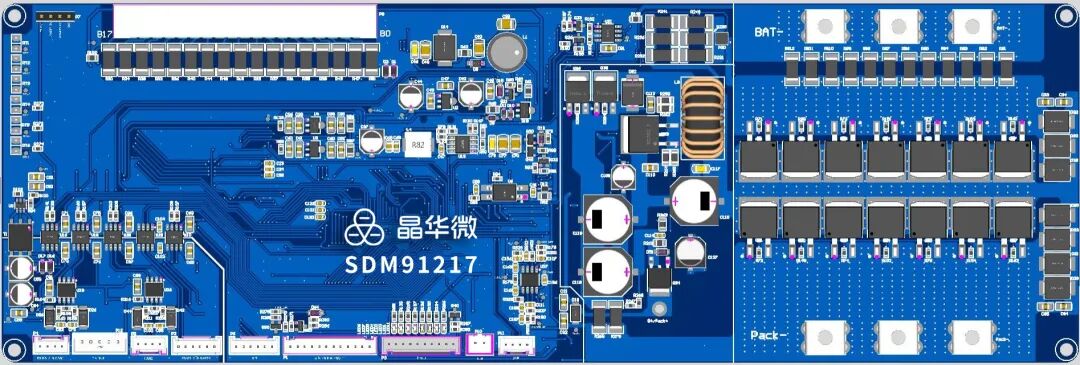

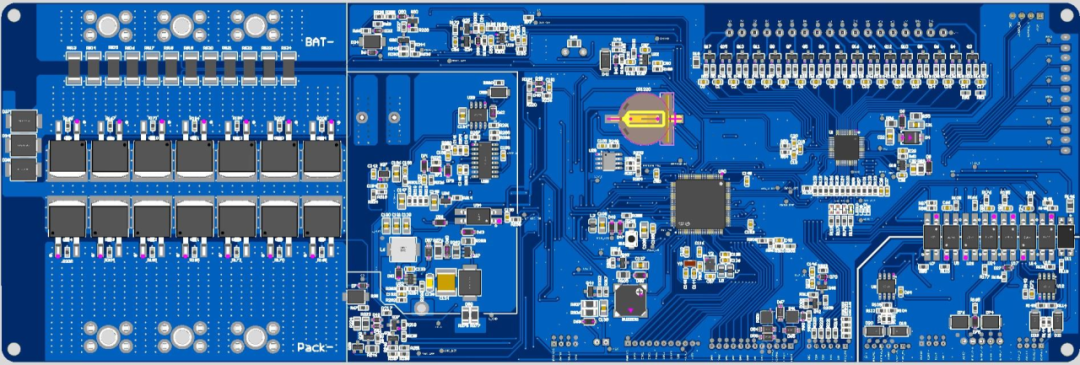

家儲、戶儲、便攜式儲能方案

AFE：SDM91217

精密運放：SDA8102

該方案面向48V系統平臺設計，可精準管理17串電池，支持100A持續電流及多板并聯擴展，單系統可滿足最高5kWh的儲能容量需求。

核心管理與保護：集成高精度電池監控與硬件保護功能，內置先進的充電限流模塊與高精度SOC/SOH估算算法，確保系統安全與狀態可信。

智能充放電控制：搭載晶華微擅長的智能充放電算法，通過實時監控電池狀態動態調節電流，有效延長電池循環壽命。

擴展與通信：具備自動尋址與手動撥碼功能，靈活支持多機并聯；全面提供CAN、RS-485、串口等工業標準通信接口，便于系統集成。

特點：

電池類型：三元鋰、磷酸鐵鋰、鈉離子

電池串數：10~17S

工作電流：100A

均衡電流：80mA

過流保護：可配置

短路保護：可配置

電芯溫度保護：

MOS溫度保護：

預放：

并機限流：10A

藍牙：

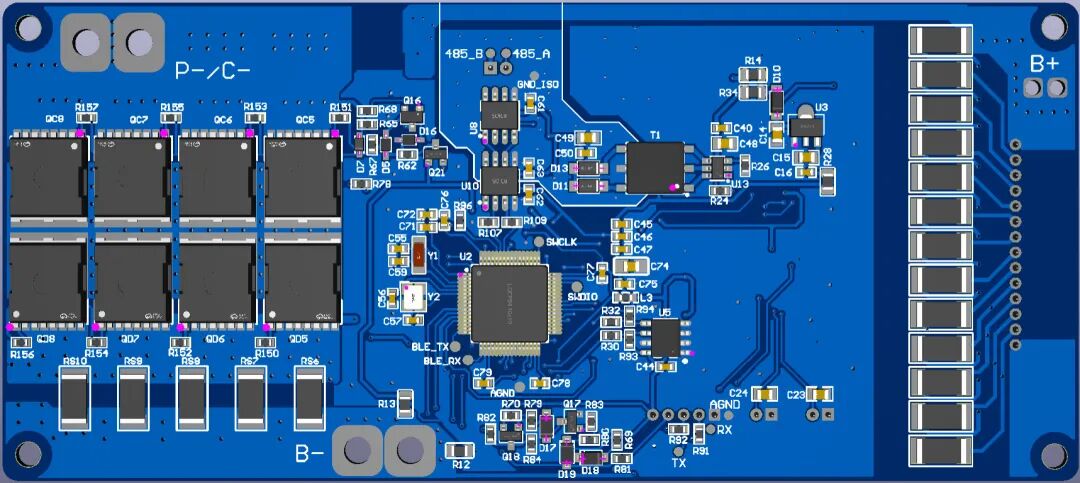

兩輪電動車方案

AFE：SDM91217

MCU：CBM7816

該方案采用高度集成與靈活的設計，適用于10-17串電池組，充放電電流高達60-80A，并兼容NCM與LFP等多種電芯。

全棧式功能集成：方案集成了模擬前端(AFE)信息采集、保護電路、MCU計算單元、充放電功率MOSFET驅動，并可擴展BT/Wi-Fi或RS-485通信模塊。

實時監控與安全保護：對電池電壓、電流、溫度進行實時采集與上報，并依據用戶參數自主執行保護策略，在異常時及時關斷，保障安全。

高通用性設計：采用低邊驅動同口設計，硬件配置靈活，能夠根據具體車型和電池包需求進行快速適配。

特點：

電池類型：三元鋰

電池串數：13S

工作電流：40~80A

均衡電流：80mA

過流保護：

短路保護：

電芯溫度保護：

MOS溫度保護：

通信：UART 、485

藍牙：可選

晶華微 BMS

結語

在當前BMS芯片下游應用多元化、高增長的趨勢下，行業正沿著“規模擴張”與“質量升級”雙主線同步推進。電摩、兩輪車、特種車輛，以及儲能、智能清潔等工業與消費級需求持續涌現，不斷拓寬市場空間?；诖?，晶華微電子憑借扎實的技術積累，已構建覆蓋單節高精度鋰電保護芯片、3-17串BMS模擬前端芯片和電量計芯片的完整解決方案，為上述多元場景提供高可靠性解決方案。

展望未來，晶華微將持續深耕儲能、輕型電動出行等核心領域，致力于開發更高精度、更高串數、更高集成度并支持云端通信的智能BMS平臺解決方案，以持續創新的產品與技術，助力客戶增強終端競爭力，攜手拓展更廣闊的產業未來。

注*1：QYResearch：Global BMS Chips Sales Market Report, Competitive Analysis and Regional Opportunities 2025-2031

注*2：RESEARCH AND MARKETS：Industry Grade BMS AFE Market - Global Forecast 2026-2032
