在現代電力系統中，浪涌保護器（SPD）是防范雷擊和過電壓沖擊的關鍵設備。它通過泄放瞬態過電壓能量，保護電氣設備免受損壞。隨著新能源和工業應用的快速發展，選擇合適的SPD已成為系統設計的核心環節。地凱防雷將分析直流SPD與交流SPD的區別，并針對光伏、水電、火電、工業廠區以及機場雷達站等雷擊密集或沖擊復雜的場景，提供選型指導，所有參數均基于GB/T 18802系列國家標準，確保合規性和可靠性。

直流浪涌保護器與交流浪涌保護器的區別

直流SPD和交流SPD的主要差異源于供電系統的電壓特性和工作環境。交流系統通常為50Hz正弦波，電壓在過零點時易于切斷續流，而直流系統無頻率特性，內阻較低，一旦短路，放電電流大且不易中斷，易引發火災。

從核心參數看，直流SPD的最大持續工作電壓（Uc）需匹配系統電壓的1.2倍以上，例如光伏1000V系統常選Uc=1200V DC，以應對開路電壓（Voc）和電勢誘導衰減（PID）。其保護模式為單向?qū)?，采?a target="_blank">壓敏電阻（MOV）或氣體放電管（GDT），失效模式多為短路，需配置熱脫扣裝置避免續流。交流SPD的Uc一般為系統標稱電壓的1.15倍，如三相380V系統選Uc=440V，保護模式包括L-N、L-PE和N-PE，失效時易于斷開。

在波形測試上，直流SPD強調耐受2-3倍額定電壓的沖擊，標稱放電電流（In）為8/20μs波形，最大放電電流（Imax）需達40-80kA以泄放復雜沖擊。交流SPD則側重于工頻續流抑制，電壓保護水平（Up）較低，通常≤1.5kV。直流SPD響應時間更快（<25ns），但芯片需更高穩定性以防擊穿；交流SPD無工頻續流問題，但對暫態過電壓（TOV）敏感。

總體而言，直流SPD適用于光伏、儲能等無過零特性的場景，交流SPD則用于電網供電?；煊蔑L(fēng)險高，如220V交流SPD用于1000V直流系統，可能導致失效或爆炸。選型時，需參考GB/T 18802.1-2011，確保Uc、In和Imax匹配系統類型。

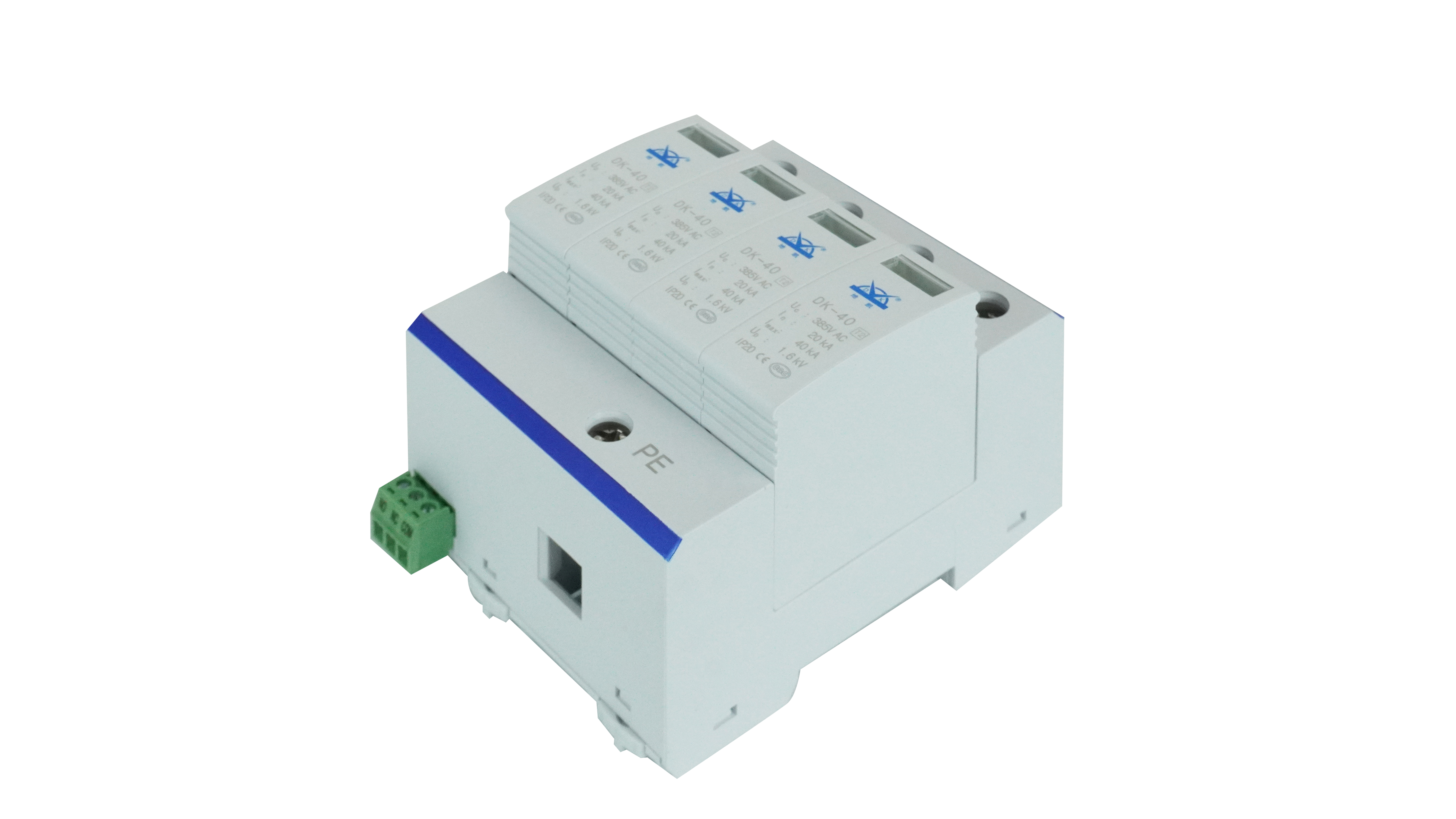

浪涌保護器，電涌保護器，防雷器，spd 浪涌保護器，電涌保護器，防雷器，spd 浪涌保護器，電涌保護器，防雷器，spd

地凱防雷特定行業浪涌保護器的選型指南

不同行業面臨雷擊風險和沖擊復雜度各異，選型需評估雷區等級（GB 50057-2010地圖劃分）、系統電壓和防護分區（LPZ0至LPZ2）。以下針對光伏新能源、水電站、火力發電站、工業廠區及機場雷達站，提供參數化方案。通用原則：一級（T1級）SPD安裝于總配電箱，Iimp≥12.5kA（10/350μs波形）；二級（T2級）SPD于分配箱，Imax≥40kA（8/20μs）；三級（T3級）于設備端，Up≤1.5kV。防護等級IP65以上，考慮多級配合以分流能量。

光伏新能源系統

光伏系統易受直擊雷和感應雷影響，直流側沖擊復雜，需防Voc波動。選型基于GB/T 18802.31-2020，直流SPD Uc≥系統Voc×1.2（如1500V系統Uc=1800V），In=20kA，Imax=40kA，Up≤2.5kV。交流側選T2級，Uc=440V，Imax=60kA。雷擊密集區（如山區）加裝T1級，Iimp=25kA。安裝于匯流箱和逆變器，N-PE模塊防地電位反擊。典型方案：直流側II類SPD（8/20μs），結合熔斷器，確保耐PID效應。

水電站

水電站環境潮濕，雷電流路徑復雜，需防開關瞬態和雷擊。依據GB/T 18802.1-2015，發電機側選Uc=690V交流SPD，Imax=80kA，In=40kA，Up≤2.2kV。T1級用于總進線，Iimp=20kA（10/350μs），二級于配電柜。雷擊密集區（如河流谷地）提升至Imax=120kA，配置監測型SPD監控絕緣。變壓器保護選復合型，響應時間<25ns，避免操作過電壓。接地系統為TT型，確保N-PE Uo=220V。

火力發電站

火電廠設備功率大，沖擊能量高，需耐受500J以上浪涌。選型參考GB/T 17626.5-2019，發電機組SPD Uc=10kV，Imax=100kA，In=50kA，Up≤2.5kV。T1級于主變壓器，Iimp=25kA；二級于控制柜，Imax=65kA。復雜沖擊場景（如鍋爐區）用混合型SPD，結合火花間隙泄放高電流。雷區高時，防護等級B級，殘壓值≤1.9kV，確保耐重復峰值電壓（Urp=3400V）。

工業廠區（雷擊密集區）

工業區雷擊頻繁，需多級防護。按GB/T 18802.21-2015，類別C級SPD，Uc=440V，Imax=80kA以上，In=40kA，Up≤1.9kV。密集區（如化工廠）選T1+T2組合，Iimp=20kA，耐惡劣環境（IP65，防塵防水）。設備端加T3級，Imax=20kA?？紤]短路電流大，后備斷路器分?jǐn)嗄芰?最大短路電流。通用選Uc=系統電壓×1.2。

機場雷達站（雷電流復雜沖擊高）

雷達站對電磁脈沖敏感，沖擊波形多變（10/350μs與8/20μs混合）。依據GB 50343-2012，Uc=320V，Imax=120kA，In=60kA，Up≤1.7kV。T1級于總箱，Iimp=25kA；信號側SPD Up≤1.5kV，響應<10ns。復雜沖擊區用Type 1+2 SPD，耐3400V Urp。安裝距離<10m，避免分壓；雷區高時，配置遠程指示和熱脫扣，確保連續運行。

地凱科技防雷通用選型原則與國家標準合規

選型步驟：①評估雷區與分區；②確定Uc（TT系統L-N=1.15Uo）；③選In/Imax/Iimp（密集區Imax≥80kA）；④驗證Up≤Uw/2（Uw為設備耐沖擊電壓，I類1.5kV，II類2.5kV）；⑤多級配合，間距>10m需加脫扣器。所有SPD須通過GB/T 18802.1性能試驗，無工頻續流，殘壓低。接地為TN-S系統，確保PE線可靠。環境因素：高溫潮濕選PA66外殼，符合UL94V-0。
