英集芯IP2036_23S是一款用于快速充電器，電源適配器等設備的AC/DC反激轉換器，寬輸入/輸出電壓范圍，結合頻率折返與谷底導通技術減少開關損耗。輕載或空載時進入突發模式，工作電流低至250μA。自適應開關頻率范圍寬廣，優化最大工作頻率以降低器件溫度。同時最小峰值電流設計平衡待機功耗與音頻噪聲。提供最大頻率、保護閾值等豐富定制化參數，支持根據應用需求靈活配置。內置MOSFET和谷底檢測電路，減少外部元件數量，優化變壓器設計，降低系統成本與復雜度。采用SOP8封裝，節省PCB空間，適合高功率密度設計。

一、節能表現：全負載范圍的能效優化
英集芯IP2036_23S在能效方面采用了頻率折返與谷底導通相結合的設計。在常規運行中，芯片能夠依據負載情況調整開關頻率：輕載時降低頻率，減少開關損耗；重載時提高頻率，滿足功率需求。同時，谷底導通技術使開關管在電壓谷底時開啟，有助于降低導通損耗。該機制使芯片在不同負載條件下均能維持較高效率。

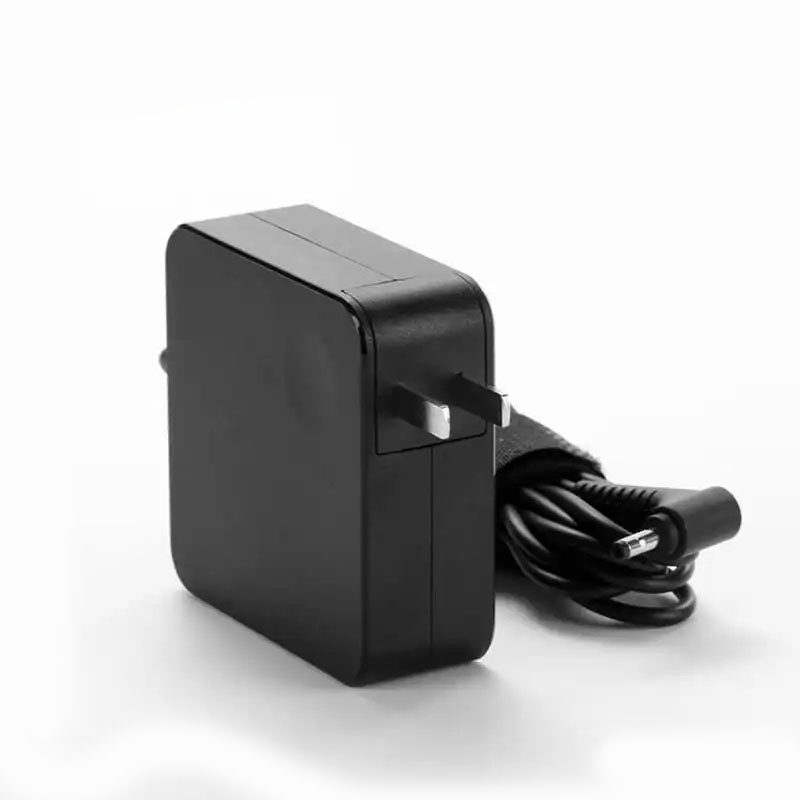

在輕載或空載狀態下，芯片可進入突發模式，工作電流為250μA，待機功耗相對較低。該特性支持設備滿足CoC V5和DoE VI等能效規范。對于充電器、適配器等需要長期待機的設備，使用IP2036_23S有助于降低能耗。

二、頻率適應：多工況下的運行能力
英集芯IP2036_23S具有較寬的開關頻率適應范圍，能夠根據負載變化調節頻率，通過優化最高工作頻率來控制器件溫度。芯片通過調節頻率輔助控制溫升，有助于維持系統運行的穩定性。
同時，芯片的最小峰值電流設置在平衡待機功耗與音頻噪聲方面進行了考量。在維持較低待機功耗的同時，盡可能減少音頻噪聲的產生，使其適用于對噪聲有一定要求的場景，如音頻設備或醫療設備。

三、噪聲控制：電磁兼容設計的輔助手段
電磁兼容性（EMI）是電源設計中的常見關注點。IP2036_23S內置了抖頻電路，通過頻率調制的方式，幫助分散EMI能量，降低輻射噪聲。該電路可使開關頻率在一定范圍內變化，避免固定頻率帶來的諧波集中，從而降低EMI峰值能量。
從設計角度看，該功能有助于簡化EMI設計流程，減少部分濾波元件，縮短開發周期。

四、集成設計：減少外圍元件，優化電路布局

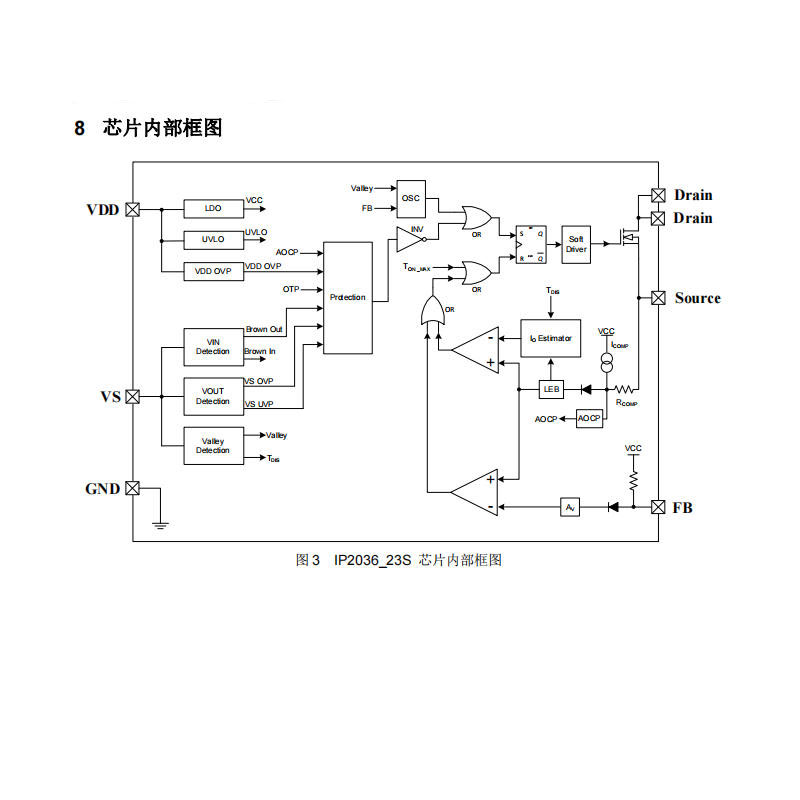

英集芯IP2036_23S集成了MOSFET和谷底檢測電路，減少了對外部元件的需求。相較于傳統方案，該設計有助于簡化電路結構，降低元件數量和布局復雜度。
由于外部元件的減少，變壓器的設計空間和布局靈活性有所提高。同時，集成化設計有助于控制系統的整體成本，提高產品的一致性與可靠性。

五、多種工作模式：適應不同負載需求
英集芯IP2036_23S支持多種工作模式，包括準諧振（QR）模式、強制開啟模式以及鎖谷底模式。準諧振模式適用于中等負載，有助于降低開關損耗；強制開啟模式適用于快速響應場景；鎖谷底模式則適合輕載條件，可維持較低的導通損耗。多種模式的結合，使芯片能夠根據負載變化進行相應調整。

六、多重保護：為系統運行提供基本安全保障
英集芯IP2036_23S內置了多項保護功能，涵蓋Brown-in/Brown-out保護、輸出過壓/欠壓保護、VDD過壓保護以及過溫保護（OTP）等。這些功能可監測輸入電壓、輸出電壓及芯片溫度，在異常情況下觸發相應保護，以減少故障風險，保障系統安全運行。

七、參數可調與輸出控制：支持個性化配置與精準調節
芯片支持對最大開關頻率、保護閾值等參數進行調節，用戶可根據實際應用需求進行設置，實現差異化設計。同時，IP2036_23S具備輸入電壓補償功能，支持恒定電流（CC）輸出或過功率保護（OLP），可用于LED驅動、電池充電等對電流精度有一定要求的場合。

八、封裝設計：適應小型化需求

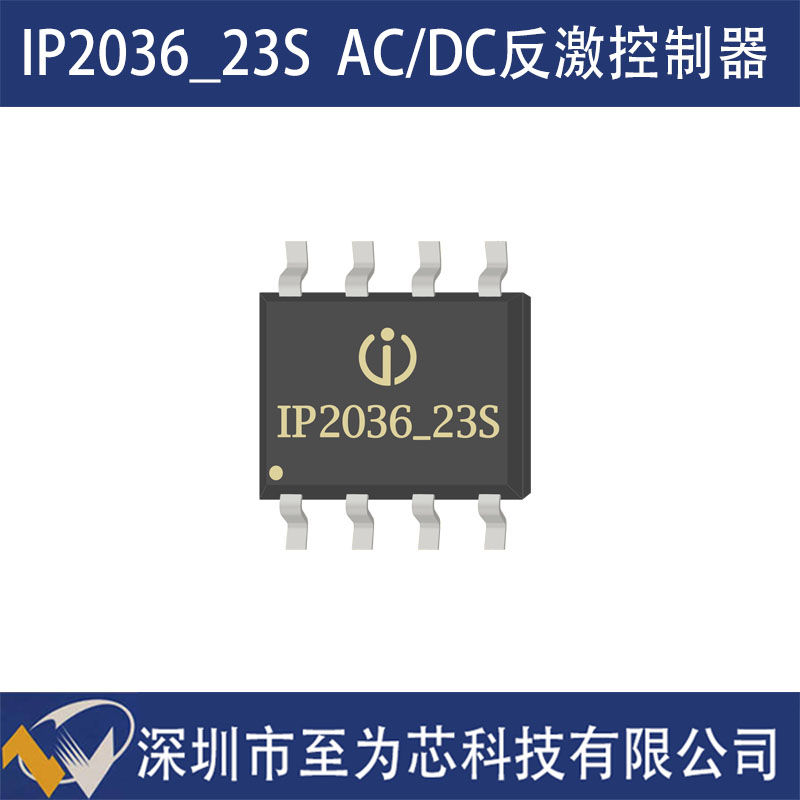

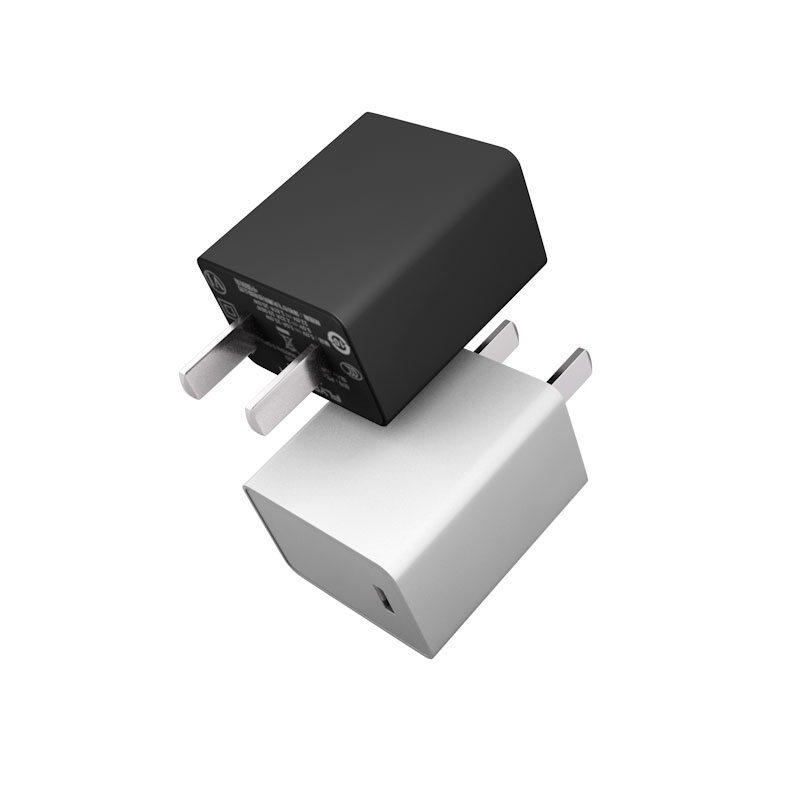

英集芯IP2036_23S采用SOP8封裝，體積較小，適合用于對空間有要求的應用場景，如移動設備適配器、快速充電器等。該封裝形式有助于滿足設備小型化和高功率密度的設計需求。
總體來看，英集芯IP2036_23S反激控制器在能效控制、頻率適應、噪聲抑制、集成度、保護機制等方面進行了較為全面的設計，具備多種工作模式和參數調節功能，適用于多種電源應用場景。
