一前言

在低功率數字功放（Class D）的設計中，電磁兼容性（EMC）是一個關鍵挑戰。無論是輻射發射（RE）還是傳導發射（CE）測試，高頻開關噪聲都可能超標，導致產品無法通過認證。而傳統的EMC整改方案多層陶瓷電容MLCC在高頻段效果有限，這時，BDL（雙線平衡濾波器）就成為了工程師的秘密武器！

二BDL簡介

多層陶瓷電容（MLCC）是常見的EMI濾波元件，但在數字功放的高頻（MHz以上）噪聲抑制中，它的表現可能不盡如人意，原因在于：

寄生參數較大，影響高頻濾波效果；

自諧振頻率（SRF）有限，超過一定頻率后濾波性能下降；

對共模噪聲抑制能力較弱。

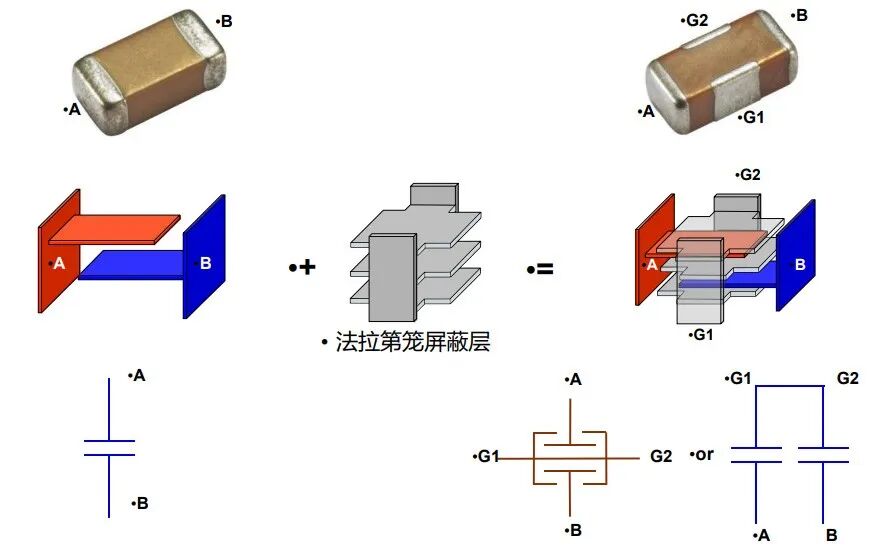

BDL濾波器結構上采用了法拉第屏蔽籠，能夠顯著提升高頻濾波性能，有效解決傳統濾波器的不足。其核心優勢在于超低寄生電感特性，使得高頻濾波范圍可擴展至GHz級別，滿足現代電子設備對高頻噪聲抑制的嚴苛需求。

與傳統濾波器相比，BDL濾波器集成了兩個平衡電容組件，通過優化內部結構，大幅降低差模與共模信號之間的相互轉換，從而提升信號完整性。這一設計不僅減少了電磁干擾（EMI），還能增強系統的抗干擾能力，確保高頻信號傳輸的穩定性和可靠性。

此外，BDL濾波器的雙線平衡架構使其在寬頻帶范圍內保持優異的濾波效果，尤其適用于高速數字電路、射頻通信及高精度模擬系統等場景。無論是抑制電源噪聲，還是優化信號質量，BDL濾波器都能提供卓越的性能表現，成為高頻電子系統設計的理想選擇。

總之，BDL濾波器憑借其獨特的設計和卓越的高頻特性，為現代電子設備提供了高效、可靠的噪聲抑制解決方案，助力提升整體系統的性能和穩定性。

三實際案例

具體的實際案例請讓我們往下看：

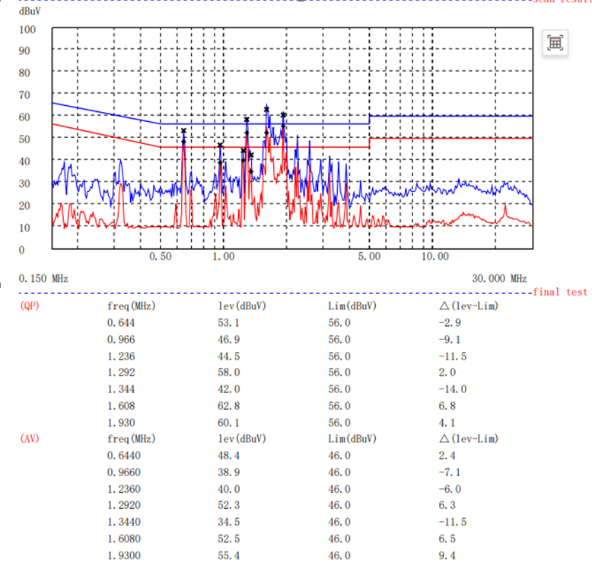

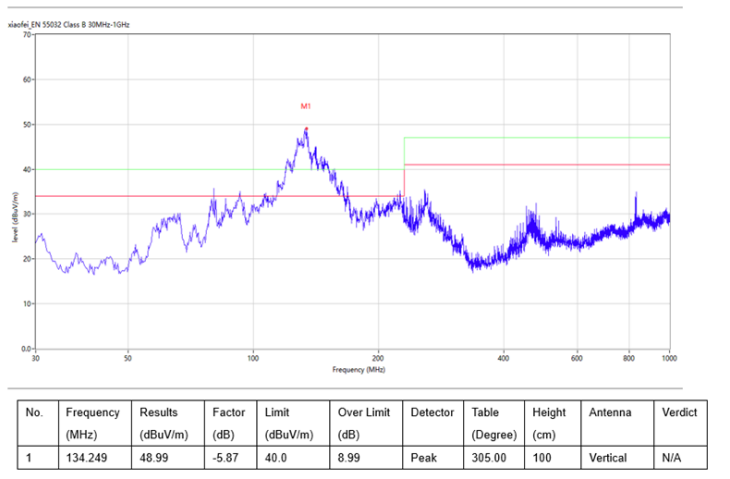

這是我整改的某品牌的藍牙音箱，從數據可以看出，它不僅在CE測試數據上超出限值還在RE測試上也是超出限值很多，數據如下圖：

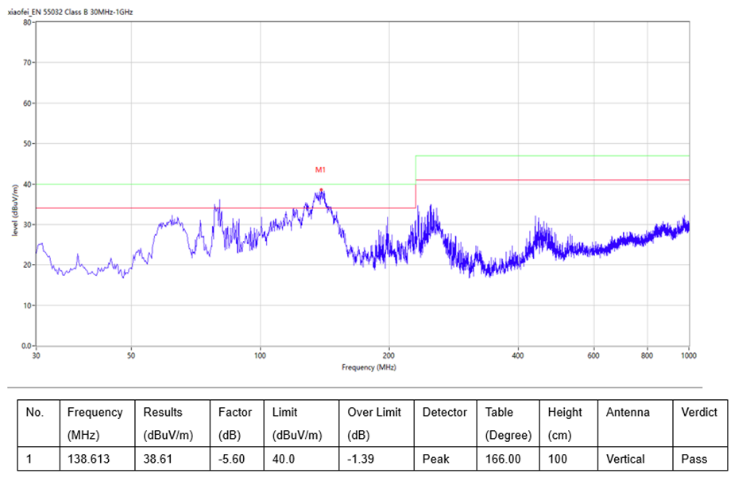

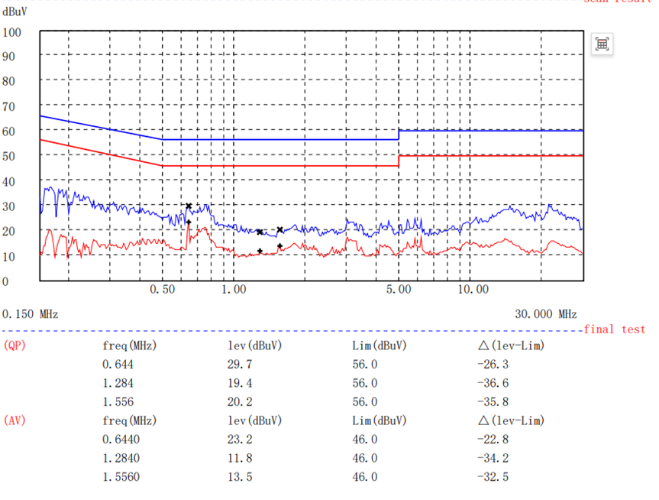

從上圖可以知道，CE測試的數據里超標的頻點之間的間隔為300KHZ，經過對機器的排查，去掉功放的輸出，這個頻率直接消失了，將問題點找出后，對功放的輸出加上我們的御用器件BDL濾波器，不僅大大降低了CE測試超標頻點的幅值并且還降低了RE測試超標的頻段的幅值。具體看下圖：

四總結

在低功率數字功放的EMC設計中，BDL濾波器憑借寬頻帶、低寄生參數、優異的共模抑制能力，成為RE/CE測試整改的高效解決方案。相比傳統MLCC，它能更精準地狙擊高頻噪聲，幫助產品快速通過認證！
