本文介紹了集成電路制造中薄膜生長設備的架構、原理和作用。

薄膜生長設備作為集成電路制造中實現材料沉積的核心載體，其技術演進與工藝需求緊密關聯，各類型設備通過結構優化與機理創新持續突破性能邊界，滿足先進節點對薄膜均勻性、純度及結構復雜性的嚴苛要求。

真空蒸鍍設備

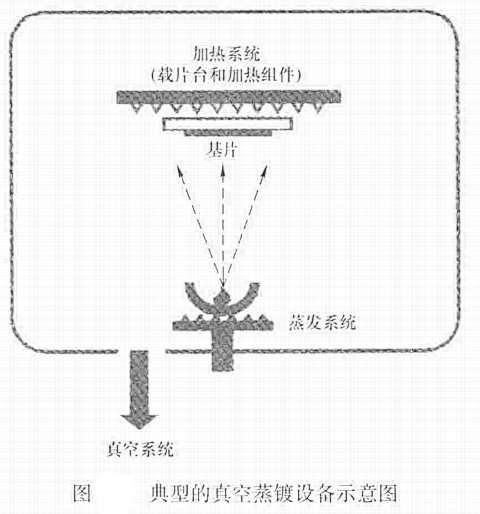

真空蒸鍍設備以真空系統、蒸發系統、加熱系統為核心架構，通過高真空環境降低氣體分子碰撞概率，保障蒸發原子定向沉積與薄膜純度。

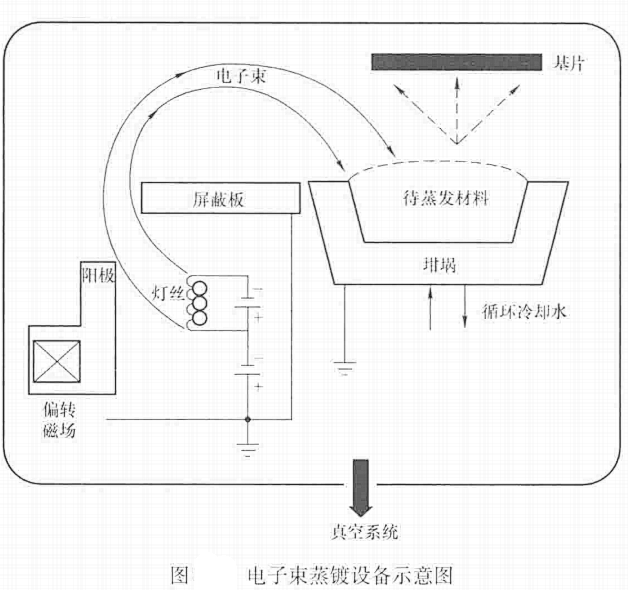

電子束蒸鍍作為其重要分支，憑借3000～6000℃的高能量密度實現難熔金屬（如W、Mo）及化合物（如SiO?、Al?O?）的高純度沉積，但高能離子轟擊易引發襯底損傷，且X射線輻射需特殊防護，故在主流IC制造中逐步退居LED電極等特定場景應用。

為改善大尺寸襯底均勻性，設備通過增加源基距與旋轉襯底優化，但需權衡生長速率與材料利用率，體現工藝參數的精細調控特性。

直流物理氣相沉積

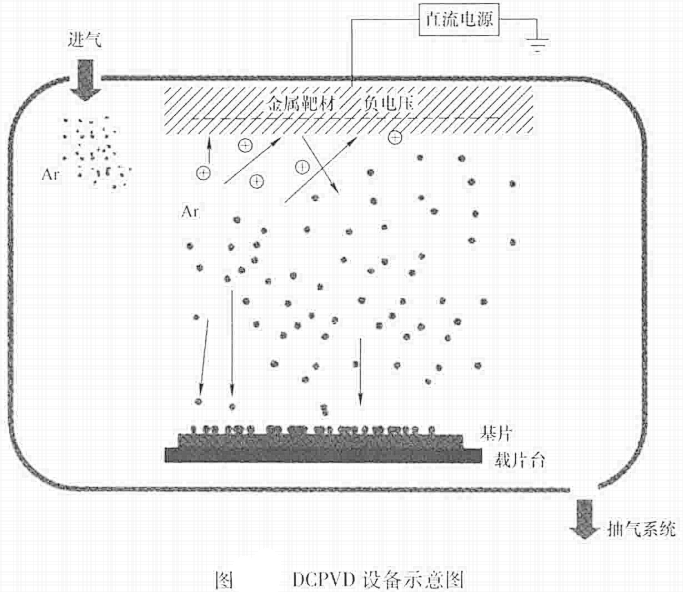

直流物理氣相沉積（DCPVD）依托陰極-陽極電場加速氬離子轟擊靶材，實現導體靶材的高效濺射，但啟輝電壓高導致電子轟擊強，且絕緣靶材因電荷累積易終止濺射。

磁控濺射設備

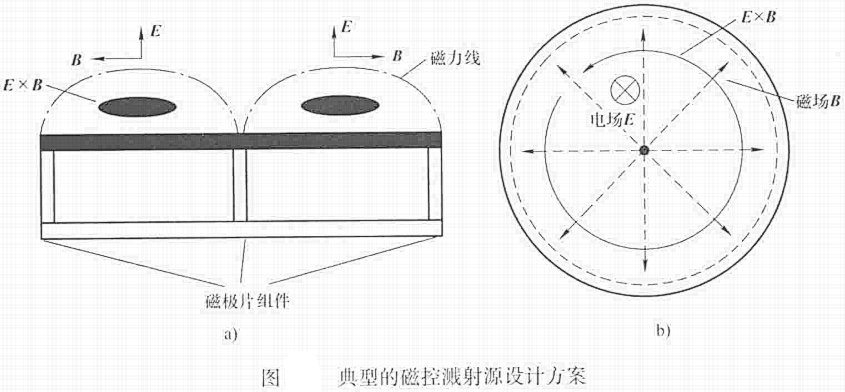

磁控濺射通過靶材背面磁體構建交變電磁場，延長電子運動路徑并提升等離子體濃度，顯著降低啟輝電壓與靶材電壓，減少襯底損傷，同時提高沉積速率與大尺寸均勻性。

商用設備多采用旋轉磁體設計，平衡薄膜均勻性、靶材利用率及全靶濺射需求，避免固定磁場導致的靶材局部過度消耗與顆粒污染，體現動態磁場控制的技術進步。

射頻物理氣相沉積

射頻物理氣相沉積（RFPVD）以13.56MHz等射頻電源為激勵源，通過正負半周期交替實現靶材表面穩定負電位，兼容導體與非導體靶材濺射，且低靶材電壓特性有效控制沉積粒子動能，優化薄膜成膜結構并降低襯底損傷，適用于超薄膜厚度精密控制場景。然而，低靶材電壓導致濺射產額降低，沉積速率不及DCPVD。為此，直流與射頻混合加載技術應運而生，既維持低損傷特性又提升沉積速率，在金屬柵等精細結構中展現應用價值，體現多電源協同的技術融合趨勢。

離子化物理氣相沉積設備

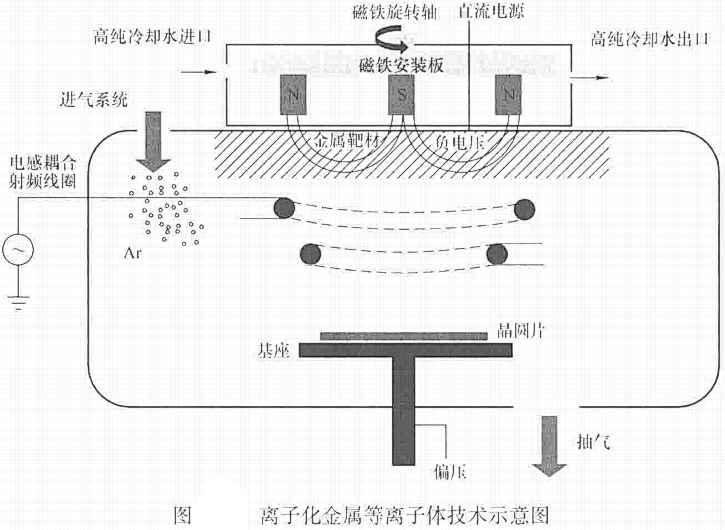

離子化物理氣相沉積設備聚焦高深寬比結構覆蓋難題，通過金屬原子等離子化與晶圓片偏壓調控實現定向沉積。

其核心在于提升金屬離子比例以形成垂直離子流，技術路徑包括射頻線圈等離子體生成、高磁場磁控濺射源強化離子化率及自離子化技術。后者通過高磁場強度、低壓/零氬氣工藝（如銅自濺射）降低離子散射，增強臺階底部覆蓋并削弱溝槽口懸垂結構，同時利用反濺射效應優化拐角覆蓋率。該技術已主導鋁互連隔離層、鎢栓塞黏附層及銅互連籽晶層制備，并與金屬CVD腔室集成，形成多工藝協同系統，適配先進節點精細結構需求。

常壓化學氣相沉積

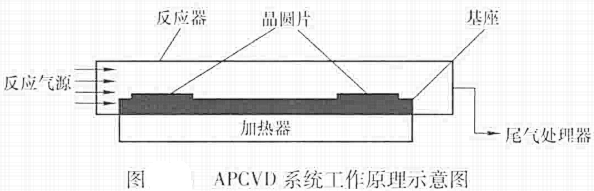

常壓化學氣相沉積（APCVD）在接近大氣壓環境下運行，憑借結構簡單、成本低、沉積速率高及生產效率高等優勢，成為工業大批量生產的主力設備。

其氣體控制、加熱、傳動、反應腔室及尾氣處理系統協同工作，通過氣路精確調控與氣體噴射裝置實現反應源均勻分布，電磁感應或紅外加熱提供反應熱源，多片/單片設備適配不同產能需求。然而，常壓環境導致氣體分子碰撞頻繁，易引發同質成核顆粒污染，對腔室設計與維護提出嚴苛要求，需通過優化氣體流動路徑與表面處理技術抑制顆粒生成，保障薄膜質量。

低壓化學氣相沉積

低壓化學氣相沉積（LPCVD）通過降低工作壓力至10-100mTorr并配合350-1100℃高溫，顯著增大氣體平均自由程與擴散系數，提升膜厚均勻性、電阻率一致性及階梯覆蓋性，同時減少自摻雜與反應副產物滯留，實現過渡區陡峭的優質薄膜制備。設備采用熱壁/冷壁加熱系統，前者全腔體加熱需定期清潔內壁沉積物，后者僅加熱晶圓片降低腔室污染，冷壁系統在單片設備中更趨主流。LPCVD持續向高產能、低溫化及新反應源方向演進，適配氧化硅、氮化硅、多晶硅等傳統材料及氮化鎵、石墨烯等新興材料的高質量沉積需求，在先進節點中支撐高精度、低缺陷薄膜的穩定制備。

等離子體增強化學氣相沉積

等離子體增強化學氣相沉積（PECVD）憑借等離子體激活反應前驅物的特性，在低溫環境下實現高活性薄膜生長，成為熱敏感襯底結構的關鍵工藝。其等離子體發生機制分為射頻（13.56MHz為主）與微波波段，采用電容耦合（CCP）直接生成等離子體或電感耦合（ICP）通過高頻電場加速電子產生高密度等離子體。

電容耦合因電離率較低，沉積速率相對受限；電感耦合則通過提升等離子體密度增強反應活性，優化沉積效率。PECVD廣泛應用于集成電路后道金屬互連工藝，通過精準調控等離子體參數，可優化薄膜密度、化學組分、應力及機械韌性，滿足低損傷、高均勻性需求。近年，該技術向新型顯示、柔性電子等領域延伸，通過等離子體空間分布控制實現大面積均勻沉積，支撐柔性器件的可靠制造與性能提升。

原子層沉積設備

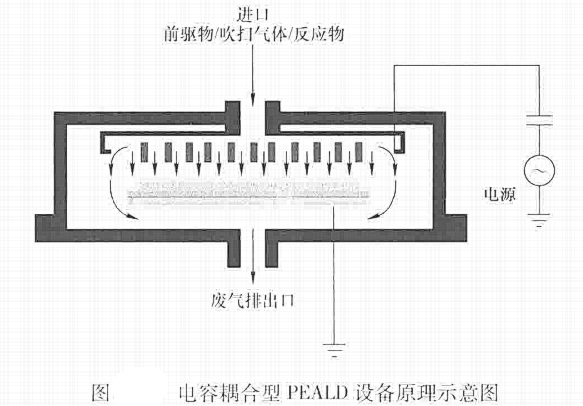

原子層沉積（ALD）設備依托自限制表面反應機制，以準單原子層形式逐層生長，厚度控制精度達亞納米級，成為先進節點薄膜沉積的核心裝備。熱ALD依靠熱能驅動前驅物化學反應，工作溫度區間200-500℃；等離子增強型ALD（PEALD）引入等離子體降低反應激活能，工作溫度拓展至室溫至400℃，同時提升薄膜致密度并減少雜質含量。ALD設備結構涵蓋噴淋頭式、流型等設計，適配不同前驅物輸運需求，其低熱預算、高均勻性及優異臺階覆蓋率特性，在柵極側墻、高k介質、金屬柵及三維集成封裝中發揮關鍵作用。當前，ALD技術向多材料兼容、低溫工藝及高產能方向發展，支撐三維NAND、先進封裝等復雜結構的精密沉積，并拓展至二維材料、量子點等新興領域。

分子束外延系統

分子束外延（MBE）系統在超高真空（10??-10?11Torr）環境下，通過熱能原子/分子束流在襯底表面逐層外延生長單晶薄膜，實現厚度、界面、組分及雜質濃度的原子級精確控制。系統由超高真空系統、分子束源、襯底加熱/傳輸裝置、原位監測（如反射高能電子衍射儀RHEED）及控制系統組成，生長室為核心單元，配備源爐快門、冷卻系統及實時監測模塊，確保生長過程可控。MBE技術起源于半導體單晶薄膜制備，現已擴展至Ⅲ-V族、Ⅱ-VI族、硅鍺、石墨烯、氧化物及有機薄膜等多材料體系，支撐微波器件、光電器件及量子材料的研發。其生長速率較慢、設備成本高的局限，通過多生長室配置、原位監測優化及自動化控制逐步改善。近年，MBE在二維材料、量子點及超晶格結構的可控生長中取得突破，推動新型量子器件、光電子器件及超導材料的創新發展，成為前沿材料研究的核心平臺。

氣相外延系統

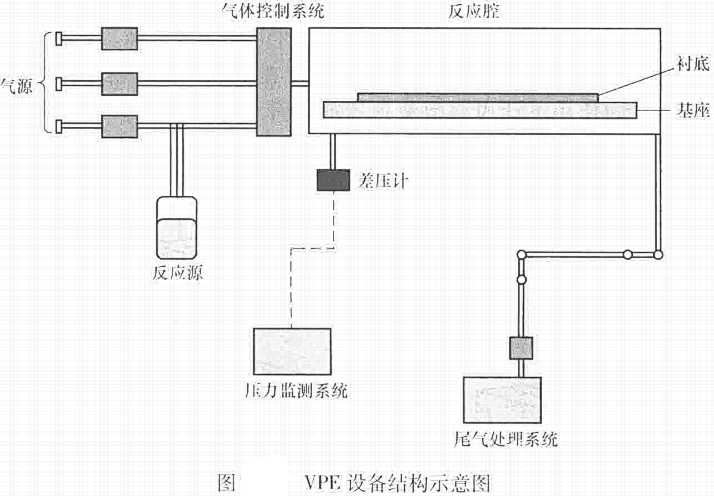

氣相外延（VPE）系統通過氣態化合物在襯底表面化學反應生成單晶層，支持同質（如Si/Si）與異質（如SiGe/Si、GaN/Al?O?）外延，廣泛應用于納米材料制備、功率器件、半導體光電器件、太陽能光伏及集成電路領域。

其核心在于反應腔室設計優化、氣流均勻性調控、溫度/壓力精準控制及顆粒缺陷抑制，主流商業設備朝大載片量、全自動控制及生長過程實時監控方向演進。結構形式涵蓋立式、水平式、圓筒式，加熱方式采用電阻、高頻感應或紅外輻射——硅基厚膜外延多選用感應加熱，薄膜則傾向紅外加熱以實現快速升降溫。典型硅/鍺硅VPE工藝以硅烷、二氯硅烷、三氯硅烷為硅源，鍺烷、甲基硅烷為鍺/碳源，氫氣作載氣，支撐現代集成電路中高性能外延層制備。近年，VPE技術向大尺寸襯底均勻性提升、新型材料體系（如SiC、GaN）外延及原位摻雜控制方向突破，推動寬禁帶半導體器件與高效率光伏器件發展，同時結合原位監測技術實現生長動力學實時調控，提升工藝窗口穩定性。

液相外延系統

液相外延（LPE）系統通過溶質在低溫溶劑中析出實現晶體生長，適用于Si、GaAs、AlGaAs等材料及Ⅲ-V族、碲鎘汞半導體器件制備，可制作光電器件、微波器件及太陽電池。

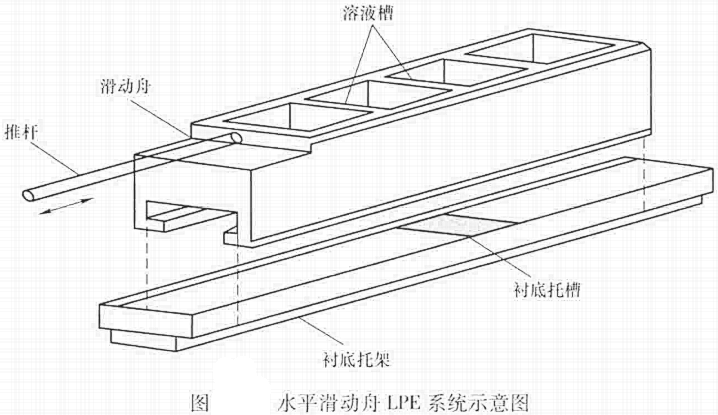

系統由氣體控制、加熱、控制、裝料室、反應腔室及真空模塊構成，類型分為水平滑動舟、垂直浸漬及旋轉坩堝（離心）系統。其優勢在于設備結構簡單、生長速率快、可外延大厚度、摻雜劑選擇范圍廣且操作安全；局限包括大尺寸均勻性控制難、襯底要求高導致成本高、晶格失配超1%時難以生長、納米級厚度控制困難及表面質量略遜于VPE。當前LPE設備多為實驗室或廠家自制，依賴高穩定度電源保障溫度均勻性，通過溫度梯度調控優化生長動力學。近年，LPE在特定領域如紅外探測器、高功率激光二極管中仍具應用價值，尤其在需要大厚度外延層或特殊摻雜的場景中發揮不可替代作用，同時通過自動化控制與原位監測技術提升工藝穩定性與成品率，支撐新型器件結構創新。
