前言

想打造智能窗、電控隱私隔斷，卻找不到適配的 PDLC 調光膜驅動模塊?要么控制模式單一，僅支持手動操作，無法對接智能系統;要么保護機制缺失，容易因過流、反接燒壞器件;還有的調試復雜，沒有清晰的狀態指示，出問題難以排查?

今天給大家?guī)硪豢顚?PDLC 電控調光膜打造的PDLC 薄膜驅動器，12V 直流供電，支持手動、外部信號、PLC 三重控制模式，通電透明、斷電霧化一鍵切換，還自帶過流 / 過壓 / 反接多重保護，搭配清晰的狀態指示燈，適配智能窗、辦公隱私隔斷、展廳電控玻璃等多種場景，軟硬件全開源，可自由定制功能，智能電控調光的優質解決方案!

亮點 & 功能

12V 專用驅動：適配 PDLC 薄膜核心需求專為 PDLC 電控調光膜設計，12V DC 供電，單路最大 2A 輸出，完美匹配調光膜的供電需求。

三重控制模式：靈活對接各類場景支持手動按鈕、外部電平信號、PLC 通信三種控制方式，可按需選擇：手動按鈕適合簡易控制，外部信號可對接傳感器 / 開關，PLC 控制支持遠程智能組網，輕松融入智能家居、工業電控系統，一站式滿足不同調光需求。

多重安全保護：防誤觸更耐用內置過流、過壓、電源反接三重保護機制，搭配防誤觸的雙重確認邏輯，有效避免因接線錯誤、負載短路、電壓波動損壞驅動器和 PDLC 薄膜。

自定義調光配置：適配個性化需求支持四檔漸變調光速度(0.5s/1s/2s/3s)，可自由配置負載常亮 / 常滅等默認行為，還能自定義按鈕操作邏輯，無論是瞬間調光還是漸變切換。

核心參數

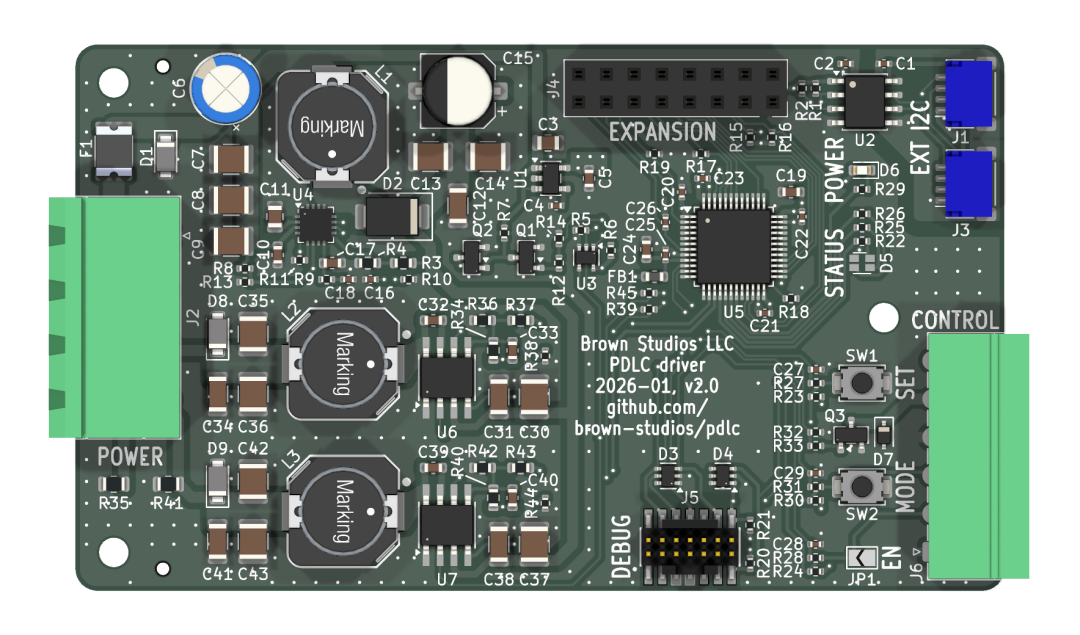

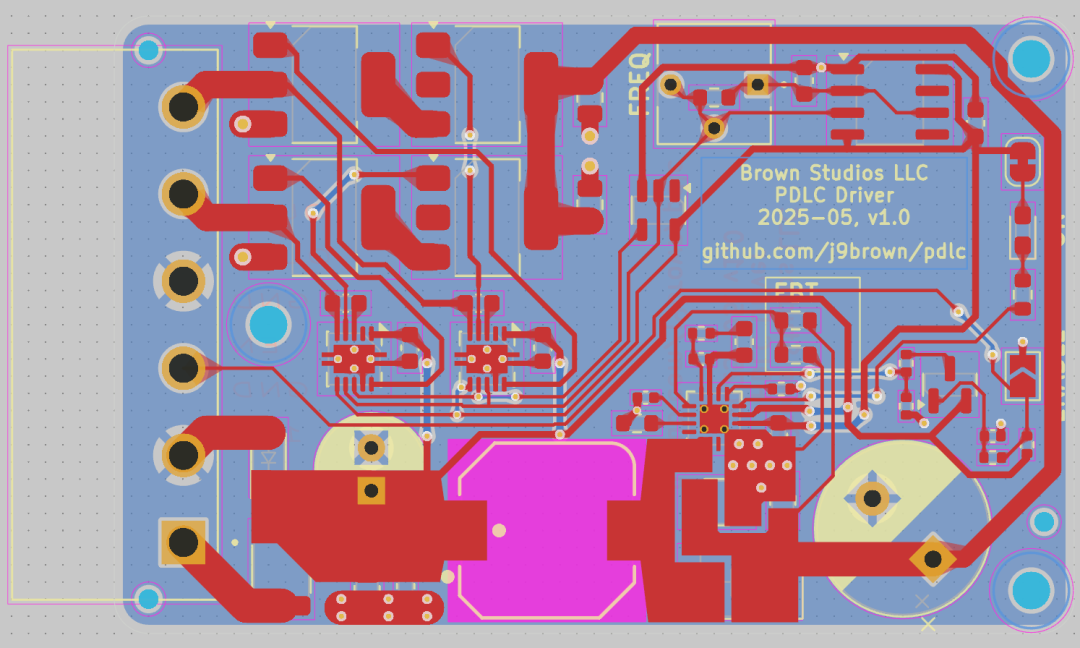

PCB&原理圖

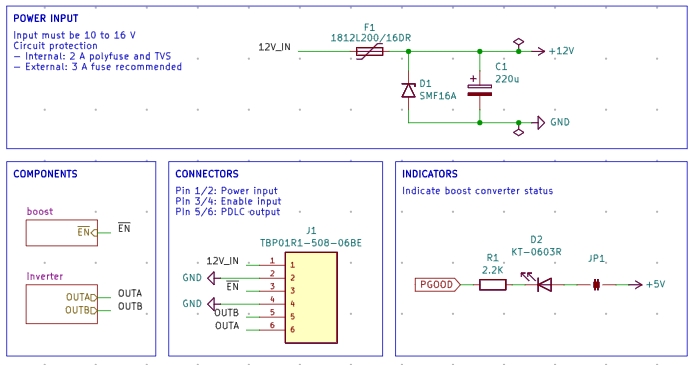

部分原理圖(閱讀原文可獲取完整文件)

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1344938980709236736

結語

這款 PDLC 薄膜驅動器，憑借三重控制模式、多重安全保護、靈活的自定義配置，完美解決了 PDLC 電控調光膜的驅動與智能控制需求，從簡易手動調光到專業 PLC 智能組網，從室內隱私隔斷到戶外智能窗，全場景適配。如果你也心動了，趕緊戳開底下的閱讀原文解鎖全部資料，歡迎在評論區分享你的腦洞，也可以蹲一波詳細的復刻教程～
