零改板！FP7135 量產替代停產的 FP7125，核心參數全兼容
描述

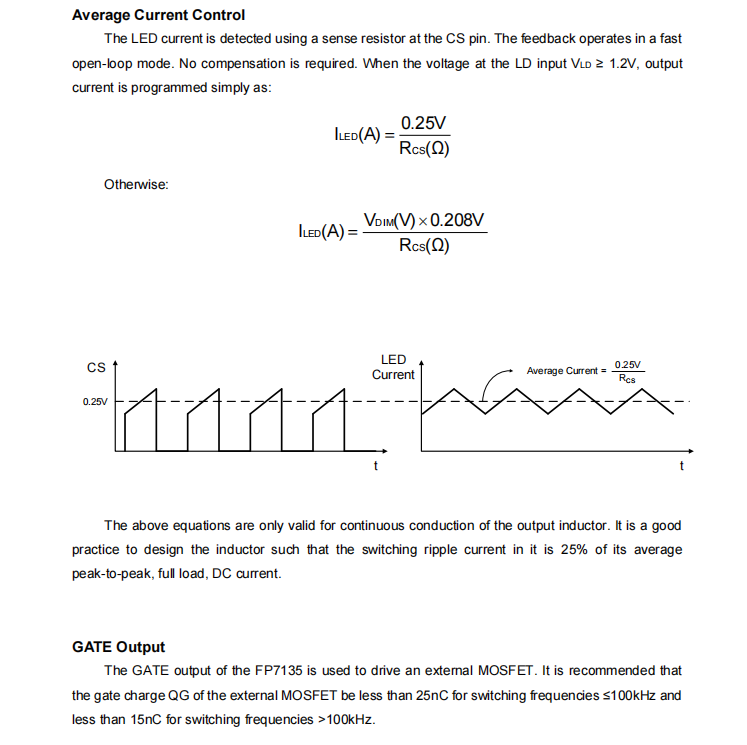

FP7135是一款平均電流模式LED驅動器集成電路，具有恒定關斷時間操作功能，確保LED電流調節準確，同時避免峰均誤差。它無需環路補償或高壓側電流檢測，并提供±3%的LED電流精度。此外，F(xiàn)P7135可由8.0-100V電源供電，并提供與外部TTL控制信號兼容的PWM和線性調光選項。您可以使用內部250mV基準精確編程輸出電流，使其成為LED驅動器應用中靈活可靠的解決方案
功能特點
快速平均電流控制
內部8至100V線性穩壓器

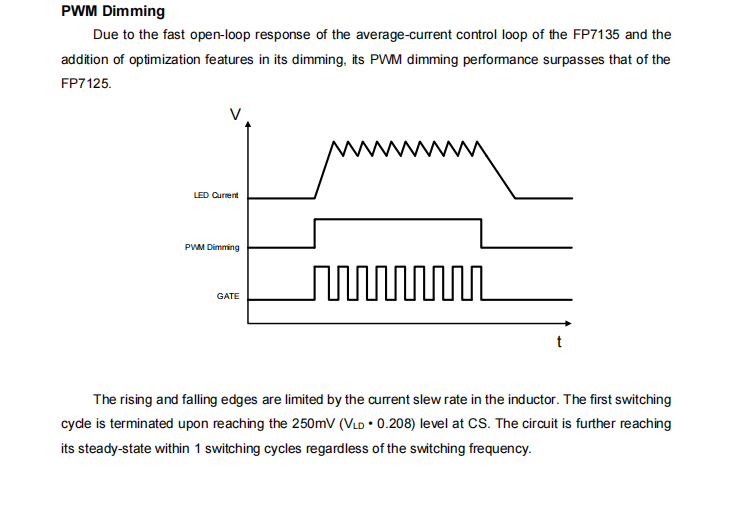

線性和PWM調光能力

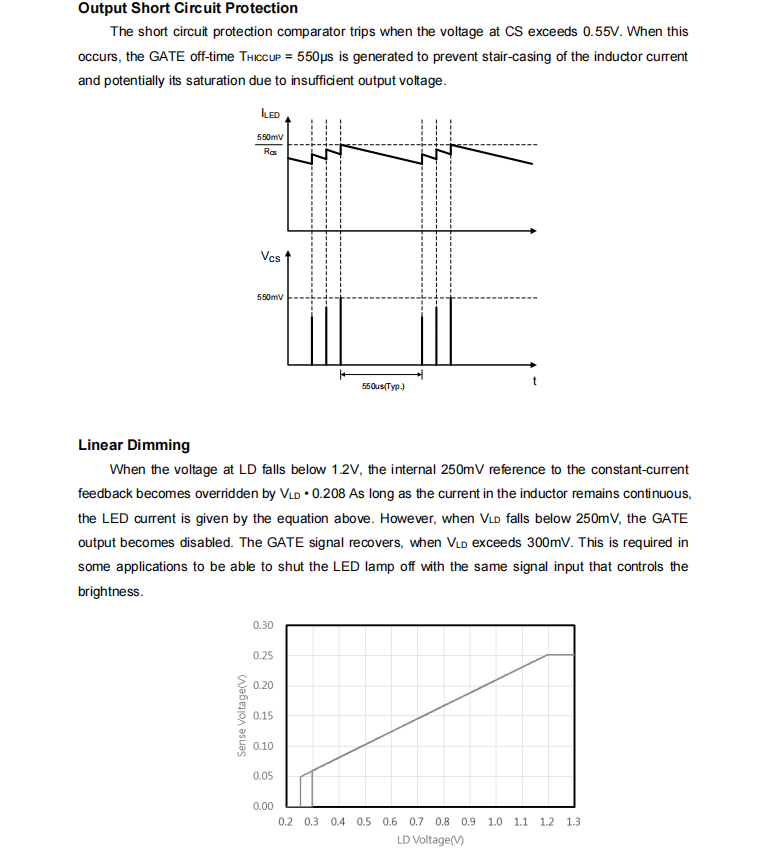

具有短路模式的輸出短路保護
需要很少的外部組件進行操作
應用范圍
DC / DC或AC / DC LED驅動器應用
LED路燈
平板顯示器的背光
通用恒流源
標牌和裝飾性LED照明
充電器

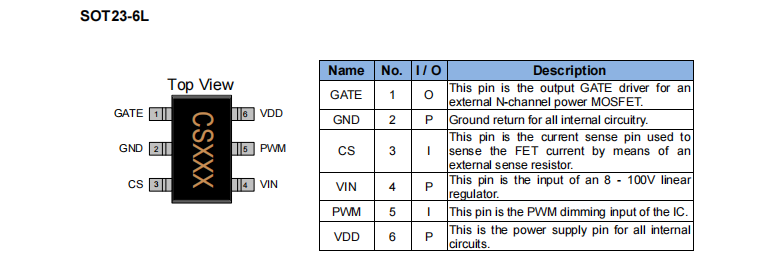

腳位圖

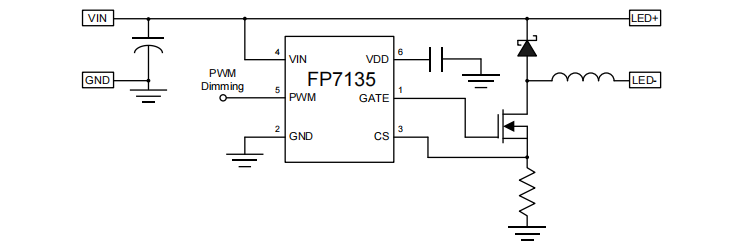

原理圖應用
