本次研制的SunYuanISOADU(A)-P-485低成本、小體積三線制有源帶通訊智能隔離數據采集模塊采用有源設計，可將0~5V/0~10V/1~5V/0~±100mV/0~20mA/4~20mA等模擬信號進行AD轉換，并按設定量程范圍線性遷移后送到上位機采集讀取。該IC具有反向和過流保護，適用于各種類型的傳統變送器及儀器儀表數字智能化控制裝置升級改造及石油化工、環境監測、采礦行業對溫度、壓力、流量、液位等物理量控制點的智能化監測。在大多數工業現場是采用各種類型的傳感器將溫度、壓力、流量、轉速等物理量轉化為模擬電信號，再通過這種數據采集IC進行隔離放大及AD模數轉換以后送到變送器、控制儀表、PLC/DCS、上位機設備等進行遠程測量控制。

ISOADU(A)-P-485為三線制有源接線方式，適用于儀器儀表與傳感器和變送器及PLC/DCS之間：0~5V/0~10V/1~5V/0~±100mV/0~20mA/4~20mA等模擬信號的隔離放大轉換變送，使用時需要給模塊提供單路：5V/12V/15V/24VDC直流電源，通過軟件可設置零點、滿量程、報警輸出控制、延時等多種參數。

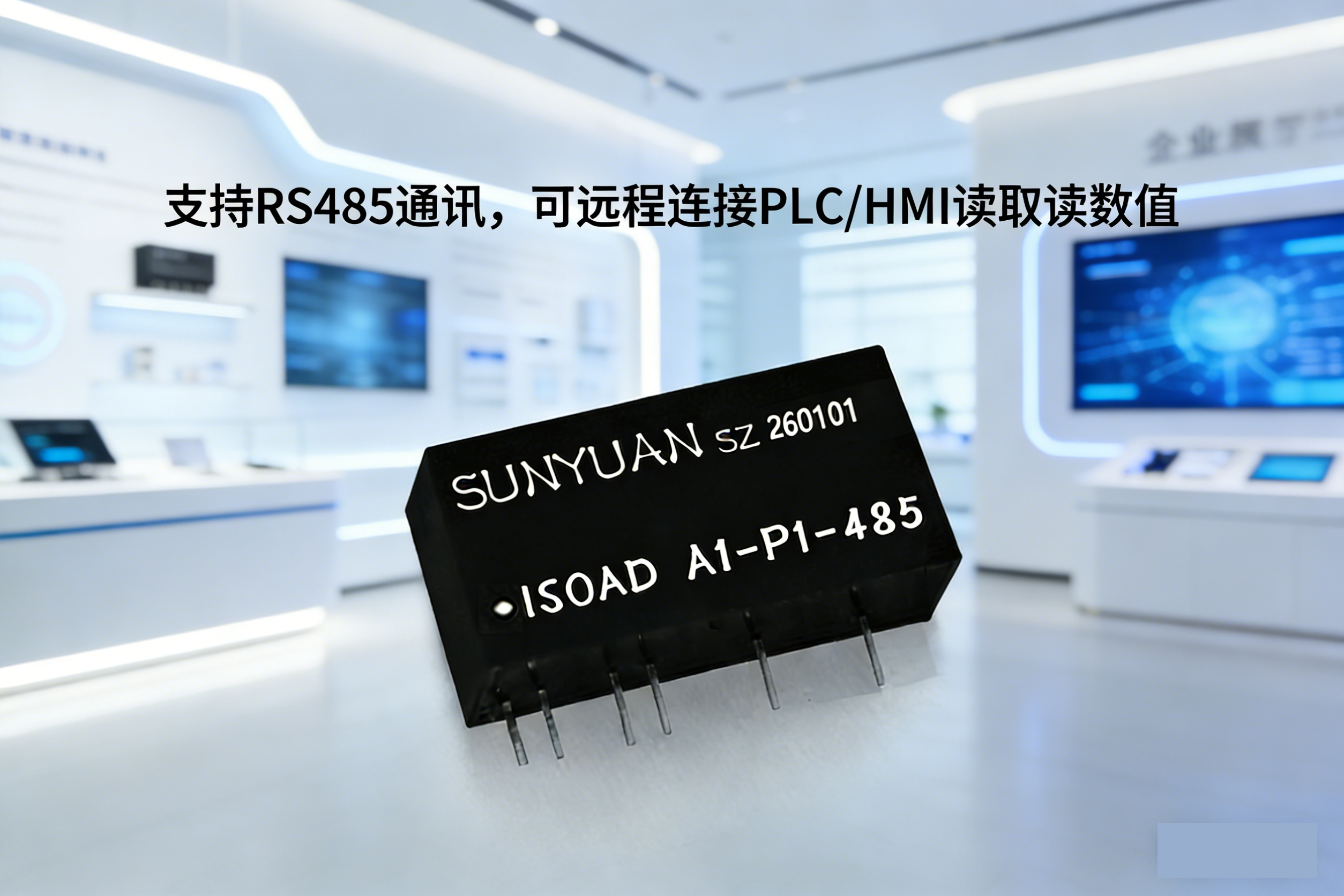

ISOADU(A)-P-485支持RS485通訊，可遠程連接PLC/HMI讀取讀數值，并可對相關參數如模塊地址或者波特率，量程以及報警門限等參數進行配置或修改，同時具有報警輸出控制功能，報警狀態可以通過寄存器讀取。內部的輸入信號和讀取的采集值是線性對應的關系，最大量程范圍為60000，最小為-60000。例如：輸入信號為0~10V，讀取的采集值0~10000，對應關系是0V對應讀數0，5V對應讀數5000，10V對應讀數10000。如果輸入信號為4~20mA，讀取的采集值4000~20000，對應關系是4mA對應讀數4000，12mA對應讀數12000，20mA對應讀數20000。
