自連網橋/網關應用選型指南

在物聯網項目落地過程中，選對數據通道架構,往往比選終端設備更重要。

?BLE 設備如何聯網？

?有線設備如何無線化？

?沒有寬帶環境是否必須上 4G？

?醫療與工業系統是否需要融合型網關？

大量項目在實施階段出現不穩定、丟包或維護成本高的問題，根因往往在于接入層架構設計不合理。

自連科技圍繞 BLE 與以太網終端設備，構建了完整的接入層產品體系：

?DGW810（BLE → WiFi）

?DGW412（BLE → 4G）

?ALXB10（ETH → WiFi）

?ALXB15i（高性能 ETH → WiFi）

?ALXR10（BLE/ETH/ WiFi/4G 相互融合）

Part1

物聯網接入層的核心問題

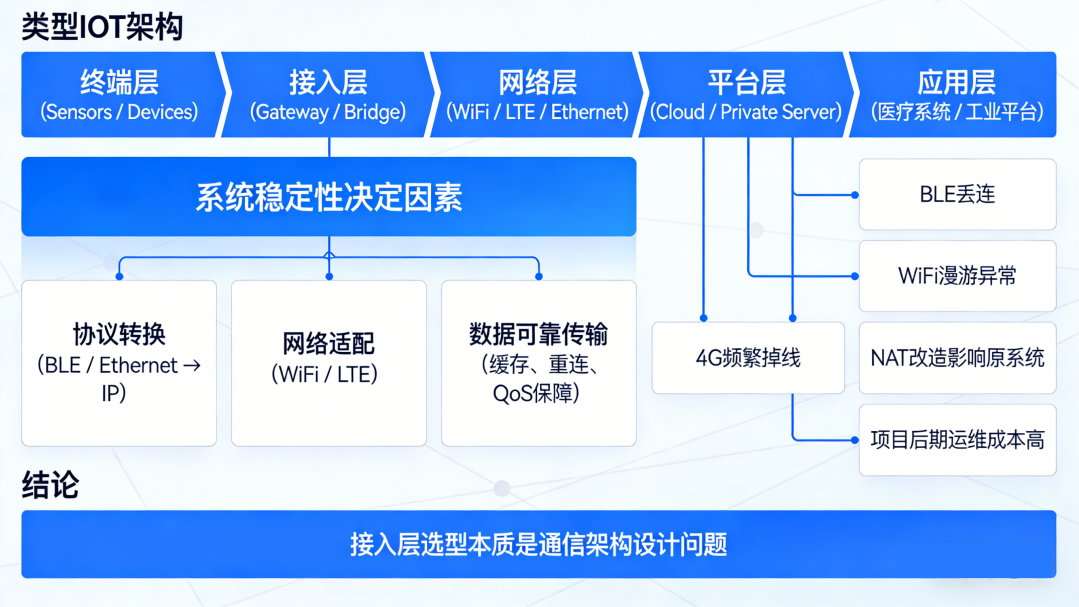

典型 IoT 架構通常劃分為：

?終端層（Sensors / Devices）

?接入層（Gateway / Bridge）

?網絡層（WiFi / LTE / Ethernet）

?平臺層（Cloud / Private Server）

?應用層（醫療系統 / 工業平臺）

其中，接入層是系統穩定性的決定因素。

它承擔三項核心功能：

1.協議轉換（BLE / Ethernet → IP）

2.網絡適配（WiFi / LTE）

3.數據可靠傳輸（緩存、重連、QoS保障）

接入層設計不合理，通常會導致：

?設備終端連接不穩定

?設備數據丟包

?數據傳輸帶寬不足

?數據傳輸延遲嚴重

?NAT改造影響原系統

因此，接入層選型本質是通信架構設計問題。

? ? ?

Part2

技術架構模型

? ? ?

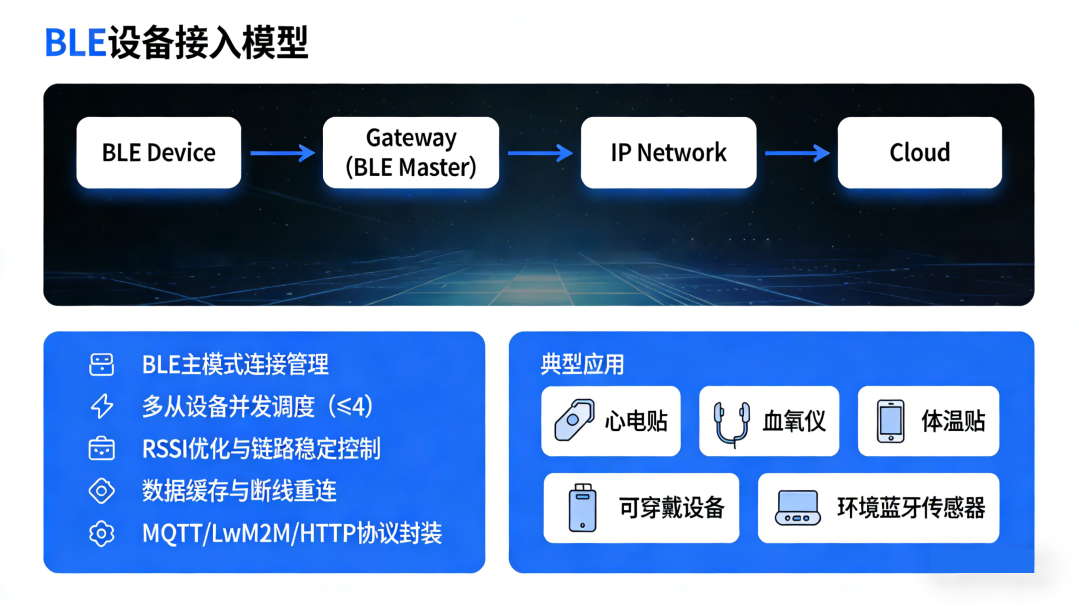

數據路徑：

BLE Device → Gateway（BLE Master） → IP Network → Cloud

關鍵技術點：

?BLE 主模式連接管理

?多從設備并發調度（≤4）

?RSSI 優化與鏈路穩定控制

?數據緩存與斷線重連

?MQTT / LwM2M / HTTP 協議封裝

典型應用

?心電貼

?血氧儀

?體溫貼

?可穿戴設備

?環境藍牙傳感器

1

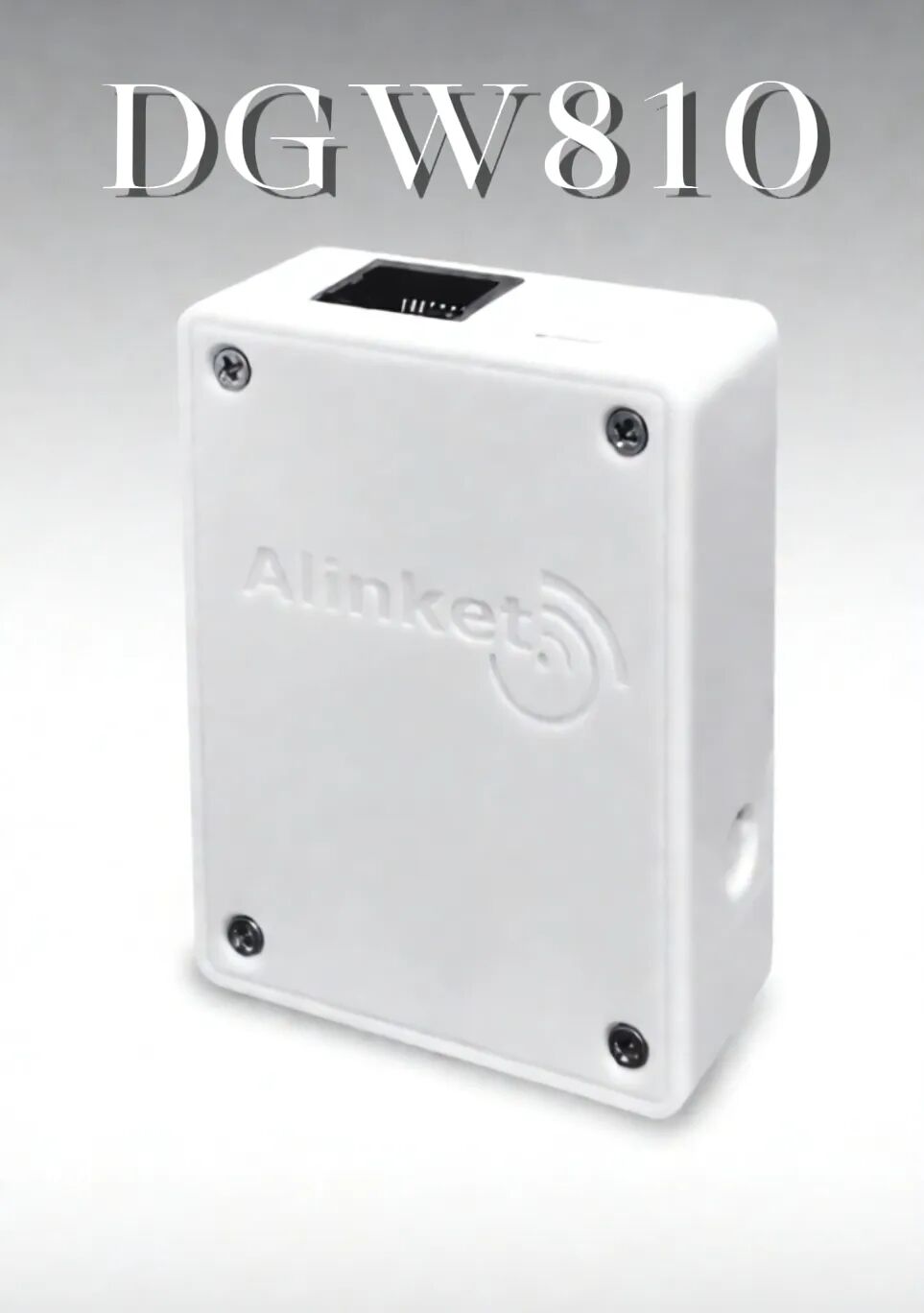

固定WIFI場景--選擇DGW810

當現場具備穩定 WiFi 網絡時：

BLE → DGW810 → WiFi → 云服務器

優勢：

? BLE4.2 主模式

? 同時連接 4 個從設備

? 支持 2.4G / 5G

? 待機功耗低至 1.2W

? 支持 MQTT / LwM2M / HTTP

? 數據緩存 + 斷線重連

適用于：

? 醫院病房

? 居家健康管理

? 智能家居

? 實驗室數據采集

這是成本最低、部署最簡潔的方案。

2

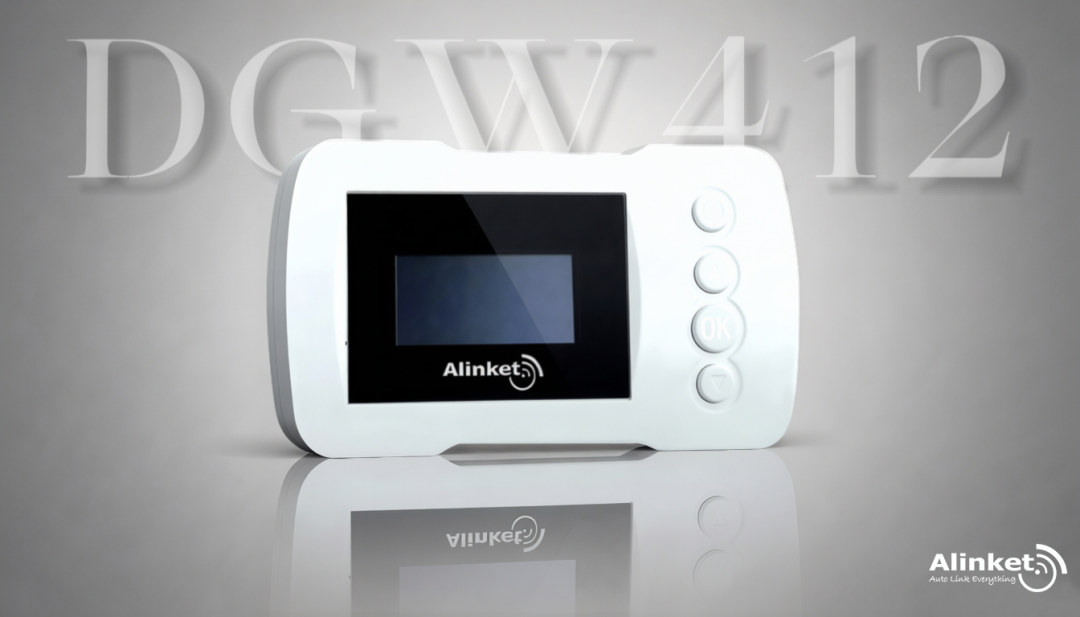

無寬帶/移動場景--選擇DGW412

數據路徑：

BLE → DGW412 → 4G → 云服務器

核心優勢：

? BLE5.0（-100dBm 接收靈敏度）

? 4G Cat1 全網通

? 內置 3000mAh 電池

? OLED 實時狀態顯示

適用于：

? 移動醫療

? 上門體征采集

? 應急監測

? 戶外設備聯網

如果項目不具備本地網絡，或設備需移動部署，優先選擇 DGW412。

Part3

有線設備無線化改造

數據路徑：

Ethernet Device → Layer2 Bridge → WiFi → LAN / Cloud

關鍵技術點：

? 二層透明轉發

? MAC 層橋接

? 無 NAT 改造

? 原協議保持不變

? 快速漫游機制

1

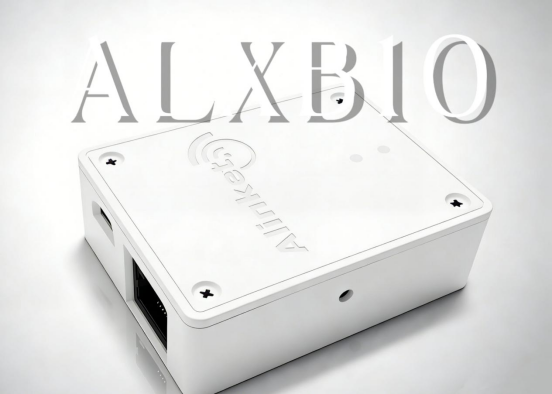

標準無線化改造--選擇ALXB10

適用于：

? 醫療監護儀

? 呼吸機

? 工業 PLC

? 能源采集設備

技術特點：

? 二層橋接

? 10M/100M 自適應

? 2.4G / 5G 支持

? 工業溫度 -40℃~85℃

? 即插即用

優勢在于：

不改變?cè)?IP 架構

不修改原業務協議

不增加系統復雜度

適合成本敏感型項目

2

高穩定/高密度部署--選擇ALXB5i

升級點：

? 支持 802.11ac

? MU-MIMO

? 雙 SMA 外置天線

? 更強抗干擾能力

? 更高吞吐能力

適用于：

? 工廠車間

? 醫院設備密集區

? 電磁干擾嚴重場景

? 對時延敏感的工業控制系統

當無線環境復雜或?qū)?shí)時性要求高時，應選擇 ALXB15i。

3

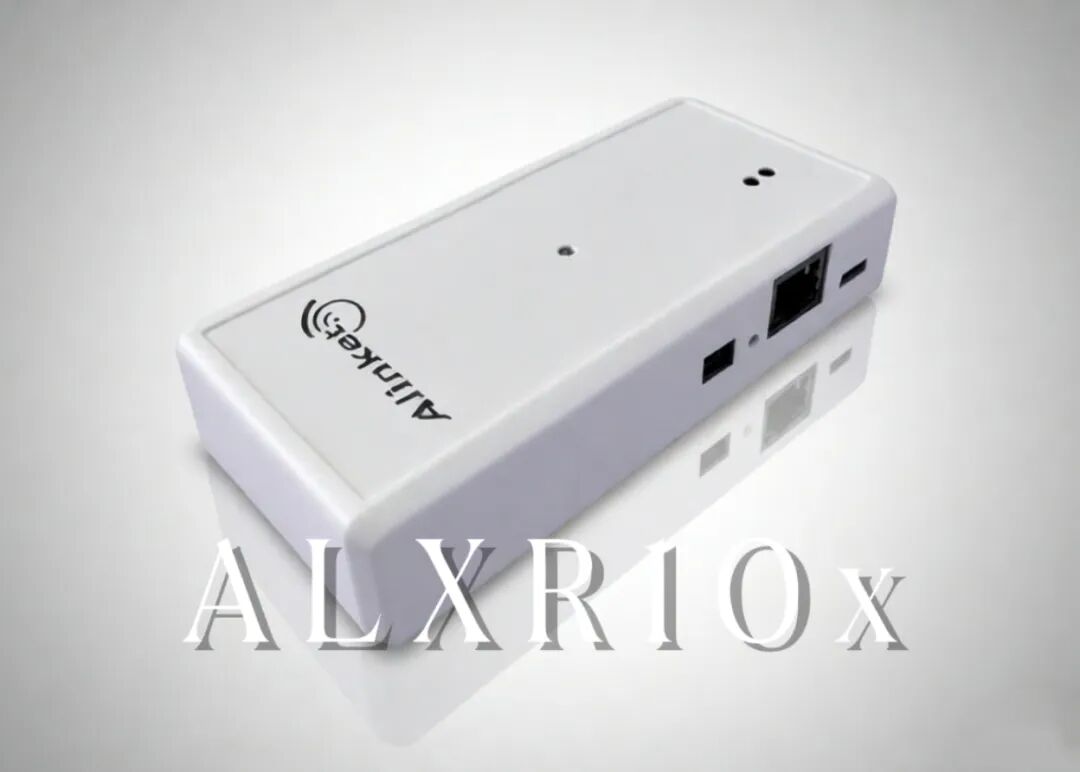

融合方案--選擇ALXR10

在復雜項目中，往往同時存在：

? BLE 終端

? 有線設備

? WiFi 網絡

? 4G 遠程需求

此時多設備疊加會帶來：

? 結構復雜

? 維護困難

? 成本上升

ALXR10支持：

? BLE 接入

? Ethernet 接入/上行

? WiFi 接入/上行

? 4G 上行

支持多種組合：

? BLE → WiFi

? BLE → 4G

? BLE → Ethernet

? Wi-Fi → 4G

? Wi-Fi → Ethernet

? ETH → WiFi

? ETH → 4G

核心優勢：

? 多協議整合

? LTE Cat4

? 支持電池供電

? 內置 RTC

? 支持開關量檢測接口

? 支持多鏈路冗余

適用于：

? 醫療系統整合

? 工業設備集中管理

? 能源監測系統

? 遠程運維平臺

當系統架構復雜時，融合型網關可顯著降低整體復雜度。

? ? ?

Part4

選型方法論總結

選型只需明確三點：

① 終端接口類型

? BLE → DGW810 / DGW412

? 有線 → ALXB10 / ALXB15i

? 混合 → ALXR10

② 上行網絡環境

? 有穩定 WiFi → WiFi 型產品

? 無 WiFi → 4G 型產品

? 需雙鏈路冗余 → 融合型產品

③ 部署模式

? 固定部署 → WiFi

? 移動部署 → 4G

? 系統整合 → 融合網關

Part5

結語

在智慧醫療與工業物聯網場景中：

真正決定系統穩定性的，不是功能多少，而是架構是否合理。

自連科技通過：

? BLE 網關

? WiFi 橋接器

? 4G 網關

? 融合型數據網關

構建完整接入層解決方案，幫助客戶實現：

? 更低部署成本

? 更高通信穩定性

? 更強系統擴展能力

? 更低運維復雜度
