愛普生 MC-306是一款主打 32.768kHz頻率的無源石英晶體諧振器，也是市場上應用極為廣泛的工業級表晶 /鐘振產品，憑借穩定的性能、標準化的規格和多場景適配性，成為時鐘、微型計算機等電子設備的核心元器件。下面南山電子從以下產品基礎特性、核心技術參數、應用領域及產品特點等方面，介紹下這款32.768kHz無源晶振。

產品基礎定位與核心規格

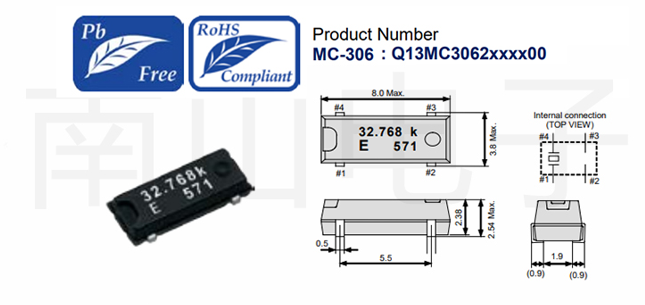

1. 品牌與產品類型：EPSON（愛普生）原裝進口無源晶體諧振器，也常被稱作表晶、鐘振、貼片晶體，屬于工業級晶振產品，采用 8038封裝規格，外形尺寸為8.0×3.8×2.54mm，為基頻振蕩模式，無泛音設計。
2. 核心頻率與定制化：標準款 MC-306固定頻率為 32.768kHz，滿足時鐘類設備的核心頻率需求；MC-306 TYPE可支持32kHz~120kHz范圍內的定制頻率，具體可供應頻率可與廠家對接確認，彌補了固定頻率的使用限制。
3. 封裝與外觀說明：產品模塑料內部的金屬外殼可能在頂部或底部露出，該現象僅為外觀問題，不影響產品的質量、可靠性及電氣規格，使用時需注意不可將 2號和 3號引腳與外部器件連接。

關鍵技術參數

1. 頻率相關：標準頻率容差為 ±20×10??、±50×10??（25℃±5℃，激勵功率 0.1μW條件下）；年頻率老化率最大 ±3×10??（25℃，第一年），頻率穩定性表現優異。
2. 電氣性能：最大激勵功率 1.0μW，負載電容范圍為 6pF至無窮大，標準配置為 12.5pF，6pF等規格也為常用選型；靜態電容最大 50kΩ，32.768kHz頻率下的動生電阻（ESR）符合 32kHz≤f???<40kHz?區間標準，最大 35kΩ。
3. 溫度特性：存儲溫度范圍 - 55℃~+125℃，工作溫度范圍 - 40℃~+85℃。

廣泛的應用領域

1. 核心應用：各類時鐘設備、微型計算機的預備時鐘及主時鐘模塊。
2. 便攜通信與智能設備：手機、無繩電話、PHS、PDA、GPS模塊、FM調諧模塊、Zigbee無線模塊等。
3. 消費電子與檢測儀器：數碼相機、血糖值測量?jī)x等便攜式檢測設備。
4. 商用與工業設備：信用卡結算機、電表等計量設備，各類工業微機控制模塊。

隨著電子設備小型化、輕薄化的發展趨勢，尺寸為 8.0×3.8×2.54mm的 MC-306，正逐漸被 FC-135、MC-146等更小尺寸的 32.768kHz貼片晶振取代，這類小型化晶振更適配手機、智能穿戴等超便攜設備的設計需求。但 MC-306因性能穩定、供貨成熟、成本適中，在電表、工業微機、傳統時鐘設備等對尺寸要求較低的場景中，仍保持著廣泛的應用，暫無完全替代的情況。
