界面聚合是制備高性能高分子材料的重要方法，具有反應迅速、操作簡便等優點，因其復雜的界面結構與反應速度，傳統表征手段難以實現對其過程的原位觀測和動態分析。共聚焦顯微鏡因其高分辨率、可原位三維成像等優勢，逐漸被引入高分子科學領域。本文基于光子灣科技的共聚焦顯微鏡技術，搭建界面聚合原位觀測體系，實現聚合反應全過程的可視化表征，深入探究聚合物微觀結構的演變規律。

#Photonixbay.

共聚焦顯微鏡的原理與應用優勢

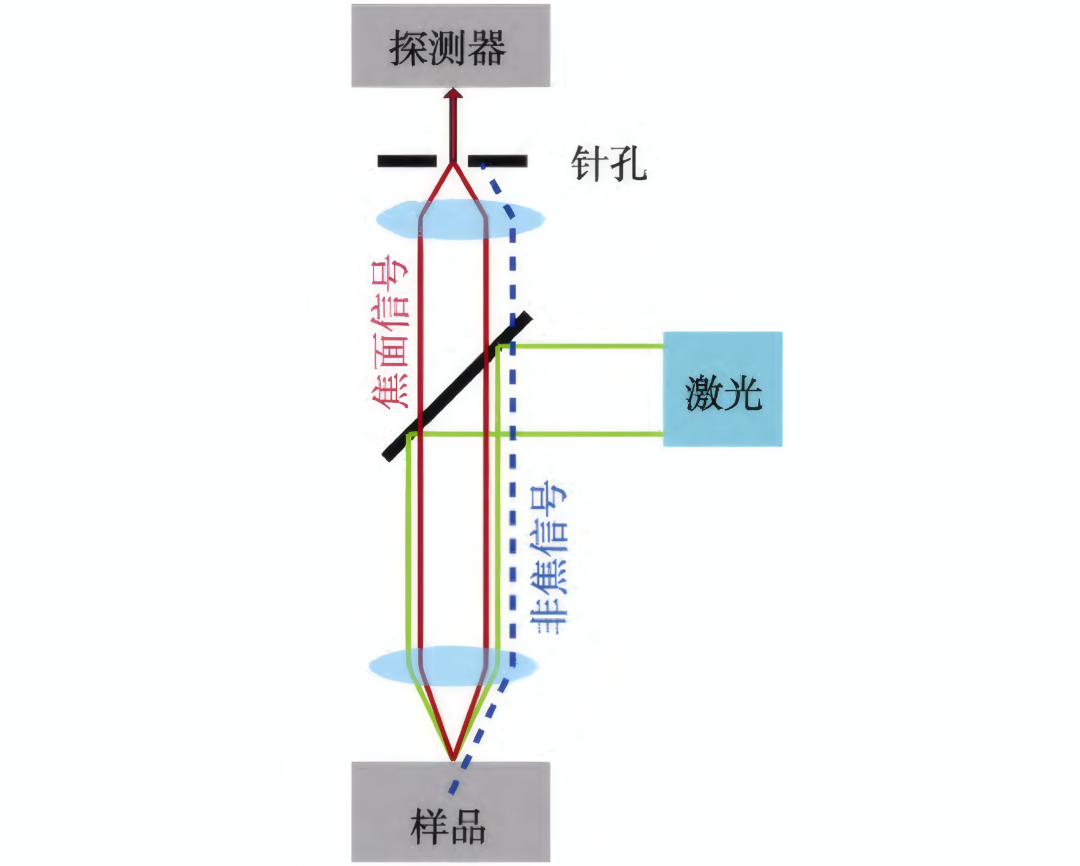

共聚焦顯微鏡光路示意圖

共聚焦顯微鏡通過點光源激發樣品，利用針孔濾除非焦平面的發射光，僅接收焦平面上的熒光信號，從而實現“光學切片”功能。該技術顯著提高了圖像的對比度和分辨率，適用于對透明或不透明樣品內部結構的無損觀測。在高分子材料研究中，其優勢尤為突出：可通過熒光探針標記區分不同化學組分，實時追蹤溶液中聚合反應過程，重建聚合物三維結構，為界面聚合研究提供了可視化平臺。

#Photonixbay.

實驗材料

研究選用四-（4-氨基苯）乙烯（TAPE）與甲苯二異氰酸酯（TDI）作為界面聚合單體，反應生成聚脲。TAPE分子中含有的四苯基乙烯結構具有典型的聚集誘導發光效應：在溶解狀態下幾乎不發光，而在聚合后由于分子內運動受限，發射出強烈熒光。這一特性使得聚合過程可通過熒光成像直接觀測。

#Photonixbay.

原位觀測反應裝置制備

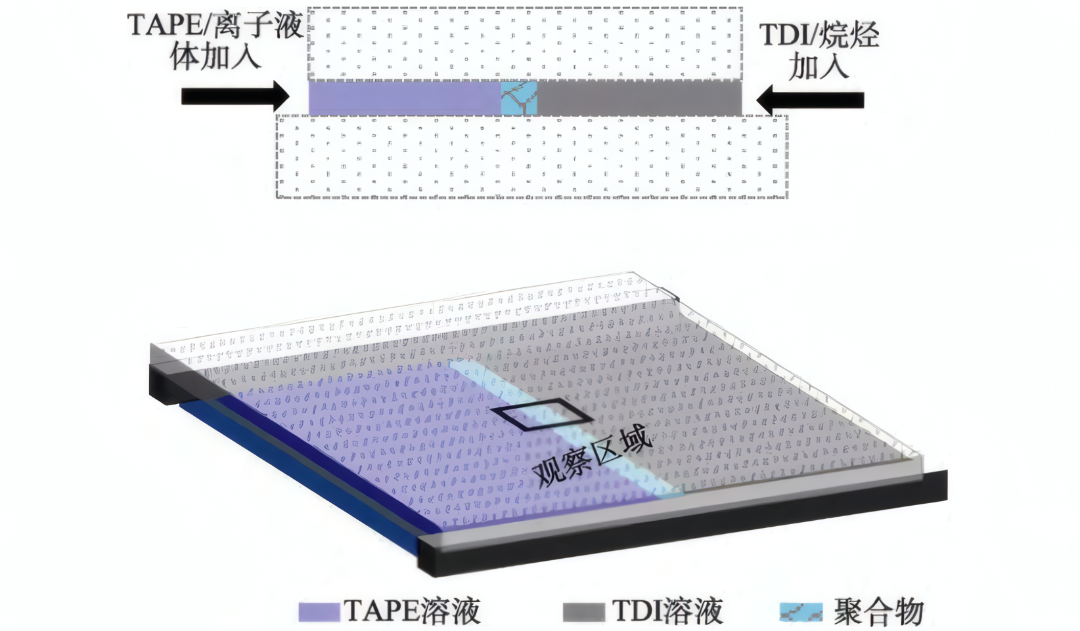

界面聚合原位觀測反應裝置示意圖

為實現原位觀測，研究設計了簡易反應裝置，由兩片蓋玻片和耐溶劑雙面膠帶構成，形成穩定的烷烴-離子液體界面。TDI溶于烷烴（ISOPAR-H），TAPE溶于離子液體（[C4mim]BF4），兩者在界面處接觸后發生聚合反應。利用共聚焦顯微鏡，設置激發波長405 nm，采用時間序列掃描模式，連續采集反應過程中熒光圖像。

#Photonixbay.

界面聚合過程的顯微成像

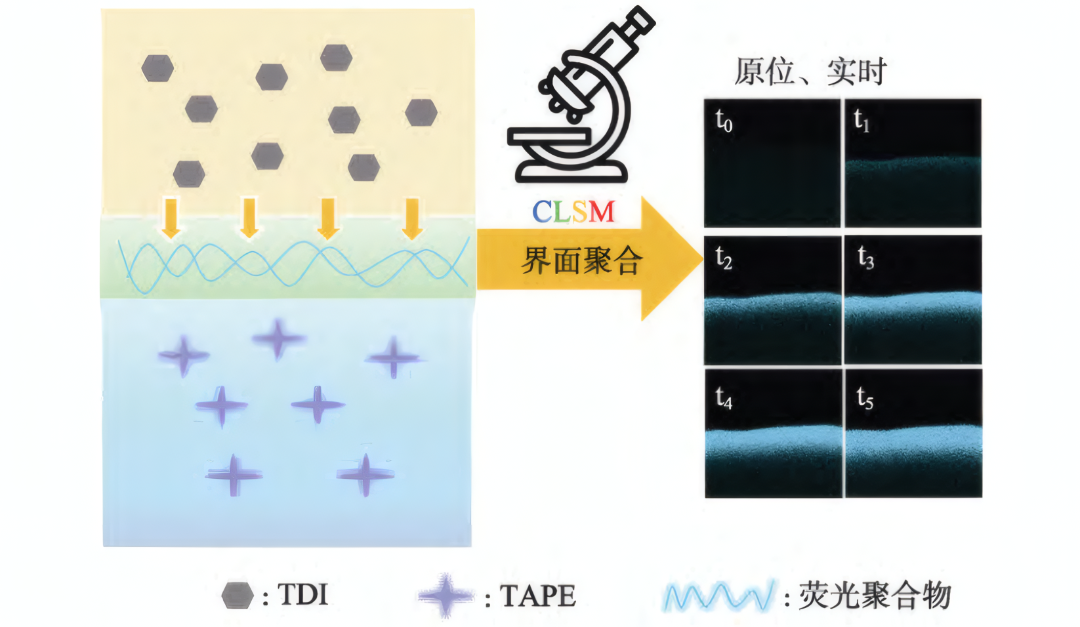

利用共聚焦顯微鏡原位和實時觀測界面聚合反應示意圖

實驗設置TDI濃度為0.1 mol/L，TAPE濃度分別為0.025、0.05、0.1、0.2 mol/L，觀察不同濃度條件下聚合物的生成過程。圖像顯示，隨著反應時間延長，熒光強度逐漸增強，熒光區域從界面開始向離子液體相擴展，表明TDI擴散至離子液體中與TAPE反應，聚合物主要在離子液體側生長。

#Photonixbay.

聚合物的三維結構演變分析

通過對共聚焦顯微鏡熒光圖像的定量分析發現，聚合物的熒光強度分布呈現“弱-強-弱”的規律，反映了聚合物結構在垂直于界面方向上的“疏-密-疏”分布。這一現象源于界面兩側單體濃度差異：靠近烷烴側TDI過量，聚合物較松散；靠近離子液體側TAPE過量，聚合物亦較松散；界面中間區域單體比例適中，聚合物最為致密。

#Photonixbay.

單體濃度對聚合物結構的影響

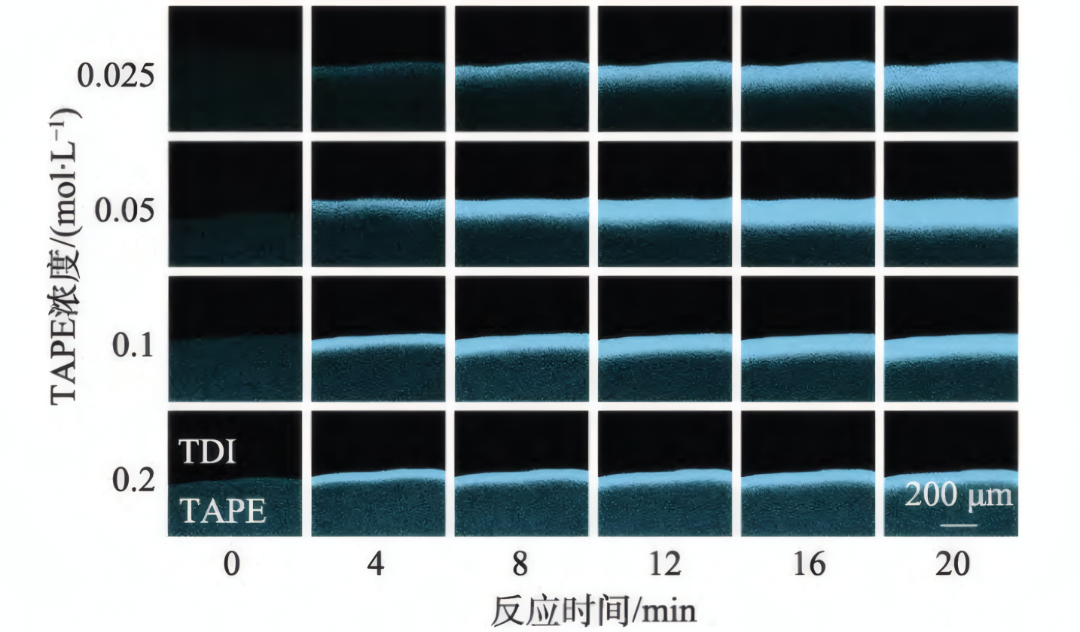

不同濃度的TAPE與TDI界面聚合反應過程采集的原位和實時共聚焦顯微鏡圖片

研究進一步發現，TAPE濃度對聚合物的致密程度和厚度具有顯著影響。在低濃度（0.025 mol/L）下，聚合反應速率較慢，熒光強度增長緩慢，聚合物層較厚但結構松散；在高濃度（0.2 mol/L）下，反應迅速，熒光強度迅速增強，聚合物層較薄但更為致密。這是由于初期形成的致密聚合物層阻礙了后續TDI的擴散，使得反應速率下降，厚度增長受限。

綜上，本研究基于共聚焦顯微鏡，結合聚集誘導發光效應，成功實現了對界面聚合反應全過程的原位、實時、可視化觀測。通過對圖像的定量分析，揭示了聚合物在界面處的結構演變規律，驗證了聚合物“疏-密-疏”分布的理論預測，為深入研究界面聚合機理、優化聚合物結構與性能提供了新的技術路徑。

#Photonixbay.

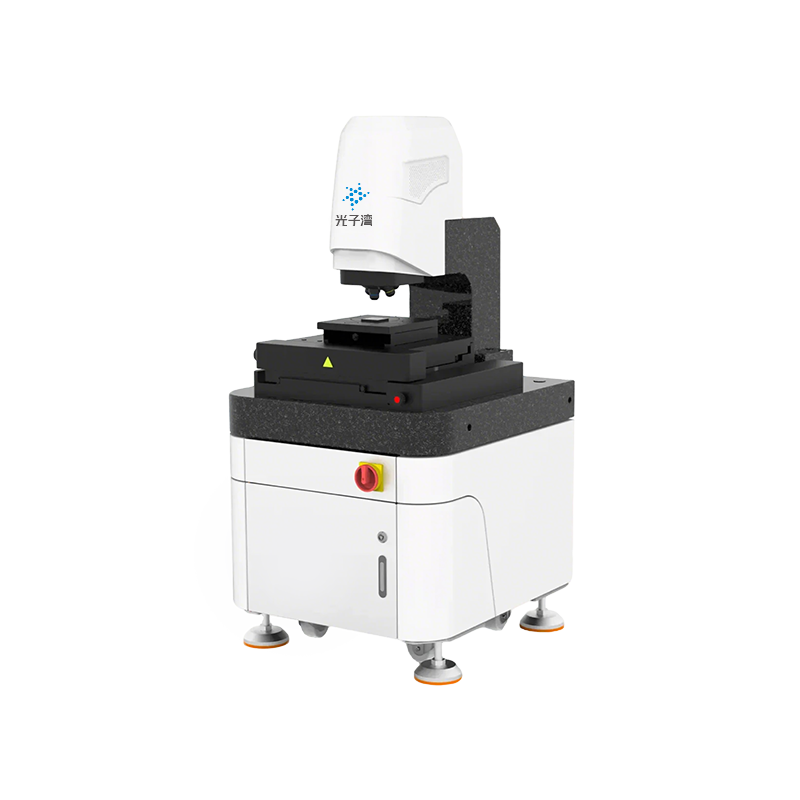

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
